駿河精機

クロスローラガイドステージ（B31）

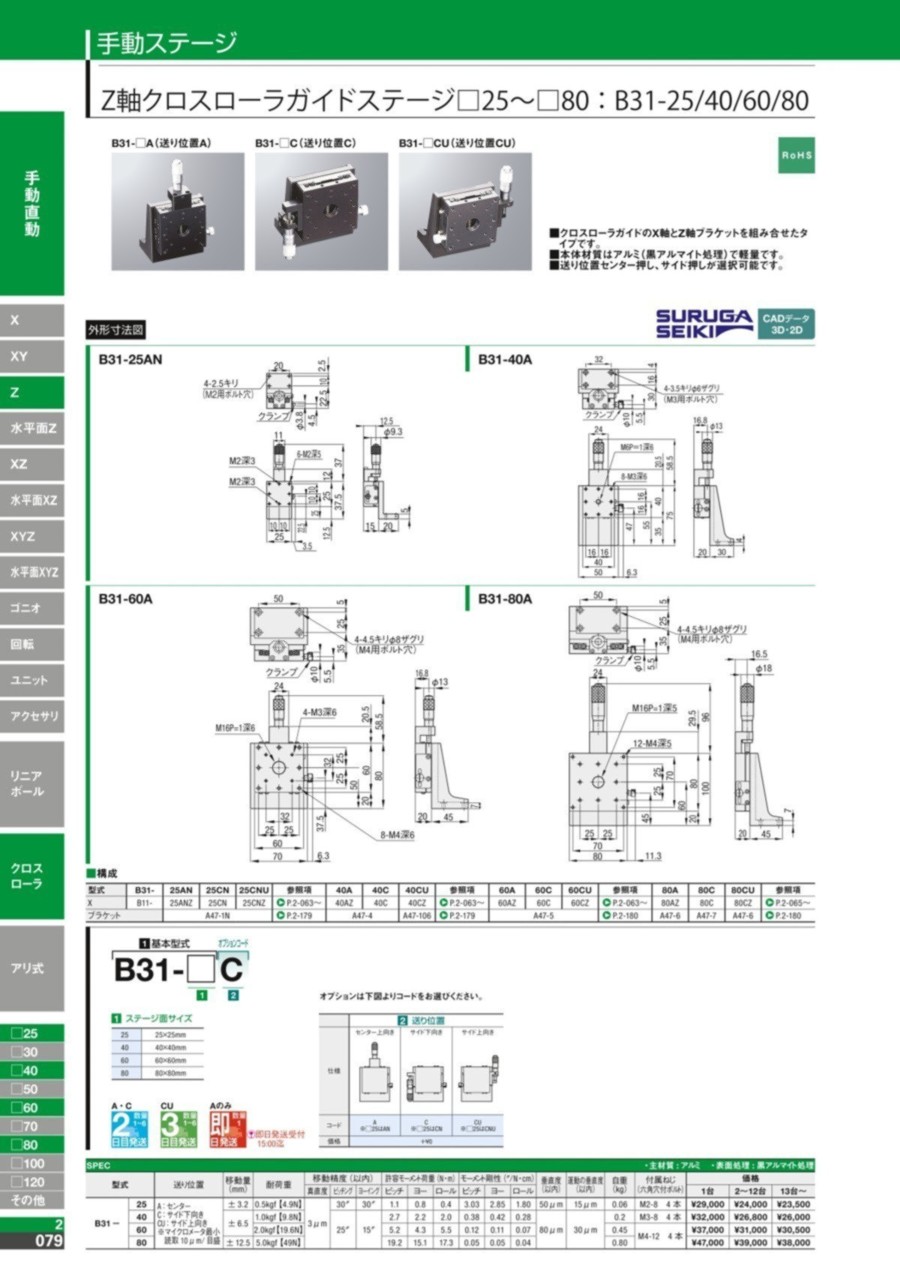

カタログ |

通常単価(税別): 24,940円～40,420円

税込単価: 27,434円～44,462円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

「軽量×高精度」を実現したクロスローラガイドステージ（Z軸）です。【特長】・本体材質はアルミ（黒アルマ...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。

よく一緒に見られています

通常出荷日：6 日目

よく一緒に見られています

通常出荷日：3 日目～

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

B31-25AN

B31-40A

B31-60A

B31-80A

製品仕様

型番		送り位置	主材質	表面処理	移動量（mm）	耐荷重	移動精度（以内）
型番		送り位置	主材質	表面処理	移動量（mm）	耐荷重	真直度	ピッチング	ヨーイング
B31-	25	A:センタ- C:サイド下向き CU:サイド上向き ※マイクロメ-タ最小読取10μm/目盛	アルミ	黒アルマイト処理	±3.2	0.5kgf【4.9N】	3μm	30"	30"
	40				±6.5	1.0kgf【9.8N】		25"	15"
	60				±6.5	2.0kgf【19.6N】
	80				±12.5	5.0kgf【49N】

型番		許容モーメント荷重（N・m）			モーメント剛性（"/N・cm）			垂直度（以内）	運動の垂直度（以内）	自重（kg）	付属ねじ（六角穴付ボルト）
型番		ピッチ	ヨー	ロール	ピッチ	ヨー	ロール	垂直度（以内）	運動の垂直度（以内）	自重（kg）	付属ねじ（六角穴付ボルト）
B31-	25	1.1	0.8	0.4	3.03	2.85	1.80	50μm	15μm	0.06	M2-8 4本
	40	2.7	2.2	2.0	0.38	0.42	0.28	80μm	30μm	0.2	M3-8 4本
	60	5.2	4.3	5.5	0.12	0.11	0.07			0.45	M4-12 4本
	80	19.2	15.1	17.3	0.05	0.05	0.04			0.80	M4-12 4本

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

移動量（範囲）

(mm)

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

ストローク(Z距離)

(mm)

送りツマミ位置

勝手違い

移動精度（ピッチング）

(”)

移動精度（ヨーイング）

(”)

許容モーメント荷重

(N･m)

モーメント剛性

(”/N･m)

垂直度

(μm)

運動の垂直度

(μm)

自重

(kg)

付属品

RoHS?

最小発注数量

～±10.0	～5.0	～25	～25	25	25	4.9	±3.2	センタ	標準	30	30	ピッチ 1.1／ヨー 0.8／ロール 0.4	ピッチ 3.03／ヨー 2.85／ロール 1.8	50	15	0.06	六角穴付ボルト M2-8 4本	10	1個
～±10.0	～5.0	～25	～25	25	25	4.9	±3.2	サイド	標準	30	30	ピッチ 1.1／ヨー 0.8／ロール 0.4	ピッチ 3.03／ヨー 2.85／ロール 1.8	50	15	0.06	六角穴付ボルト M2-8 4本	10	1個
～±10.0	～5.0	～25	～25	25	25	4.9	±3.2	サイド	上下	30	30	ピッチ 1.1／ヨー 0.8／ロール 0.4	ピッチ 3.03／ヨー 2.85／ロール 1.8	50	15	0.06	六角穴付ボルト M2-8 4本	10	1個
～±10.0	5.1～30.0	26～40	26～40	40	40	9.8	±6.5	センタ	標準	25	15	ピッチ 2.7／ヨー 2.2／ロール 2	ピッチ 0.38／ヨー 0.42／ロール 0.28	80	30	0.2	六角穴付ボルト M3-8 4本	10	1個
～±10.0	5.1～30.0	26～40	26～40	40	40	9.8	±6.5	サイド	標準	25	15	ピッチ 2.7／ヨー 2.2／ロール 2	ピッチ 0.38／ヨー 0.42／ロール 0.28	80	30	0.2	六角穴付ボルト M3-8 4本	10	1個
～±10.0	5.1～30.0	26～40	26～40	40	40	9.8	±6.5	サイド	上下	25	15	ピッチ 2.7／ヨー 2.2／ロール 2	ピッチ 0.38／ヨー 0.42／ロール 0.28	80	30	0.2	六角穴付ボルト M3-8 4本	10	1個
～±10.0	5.1～30.0	41～60	41～60	60	60	19.6	±6.5	センタ	標準	25	15	ピッチ 5.2／ヨー 4.3／ロール 5.5	ピッチ 0.12／ヨー 0.11／ロール 0.07	80	30	0.45	六角穴付ボルト M4-12 4本	10	1個
～±10.0	5.1～30.0	41～60	41～60	60	60	19.6	±6.5	サイド	標準	25	15	ピッチ 5.2／ヨー 4.3／ロール 5.5	ピッチ 0.12／ヨー 0.11／ロール 0.07	80	30	0.45	六角穴付ボルト M4-12 4本	10	1個
～±10.0	5.1～30.0	41～60	41～60	60	60	19.6	±6.5	サイド	上下	25	15	ピッチ 5.2／ヨー 4.3／ロール 5.5	ピッチ 0.12／ヨー 0.11／ロール 0.07	80	30	0.45	六角穴付ボルト M4-12 4本	10	1個
±10.1～30.0	30.1～50.0	61～90	61～90	80	80	49	±12.5	センタ	標準	25	15	ピッチ 19.2／ヨー 15.1／ロール 17.3	ピッチ 0.05／ヨー 0.05／ロール 0.04	80	30	0.8	六角穴付ボルト M4-12 4本	10	1個
±10.1～30.0	30.1～50.0	61～90	61～90	80	80	49	±12.5	サイド	標準	25	15	ピッチ 19.2／ヨー 15.1／ロール 17.3	ピッチ 0.05／ヨー 0.05／ロール 0.04	80	30	0.8	六角穴付ボルト M4-12 4本	10	1個
±10.1～30.0	30.1～50.0	61～90	61～90	80	80	49	±12.5	サイド	上下	25	15	ピッチ 19.2／ヨー 15.1／ロール 17.3	ピッチ 0.05／ヨー 0.05／ロール 0.04	80	30	0.8	六角穴付ボルト M4-12 4本	10	1個

通常単価(税別) (税込単価)	通常出荷日

24,940円 ( 27,434円 )	在庫品1日目当日出荷可能
24,940円 ( 27,434円 )	3日目
24,940円 ( 27,434円 )	4日目
27,520円 ( 30,272円 )	3日目
27,520円 ( 30,272円 )	在庫品1日目当日出荷可能
27,520円 ( 30,272円 )	5日目
31,820円 ( 35,002円 )	5日目
31,820円 ( 35,002円 )	3日目
31,820円 ( 35,002円 )	4日目
40,420円 ( 44,462円 )	3日目
40,420円 ( 44,462円 )	3日目
40,420円 ( 44,462円 )	4日目

詳細情報

基本情報

基本情報

「軽量×高精度」を実現したクロスローラガイドステージ（Z軸）です。【特長】・本体材質はアルミ（黒アルマイト処理）で軽量です
・高い剛性と低摩擦で微小送りに優れた高精度なステージ
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

駿河精機
リニアボールガイド SSステージ無電解ニッケルメッキ（BSS36）
ガイドと本体が一体の薄型構造。本体材質をステンレスに、ガイド部にゴシックアーク溝を採用し高強度・高精度を実現させたステージです。
駿河精機
水平面Z軸クロスローラガイドステージ（B33/B37）
B33シリーズは平面を上下に移動させるクロスローラガイドステージです。テコを利用したマイクロメータの送りを垂直方向に伝達する構造です。
駿河精機
高分解能クロスローラガイドステージ（B30）
高分解能X軸ステージをZ軸に組み合せたタイプです。2本のマイクロメータにより粗動・微動操作が可能です。B30-60タイプは粗動±6.5mm､B30-80タイプでは粗動±12.5mmの移動量です。微動用マイクロメータにより､粗動で動かした位置から±0.3mmの範囲で調整が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
