ロングストロークスライドガイドステージ（B15）
- 通常単価(税別)
- 98,900円
- 税込単価
- 108,790円
通常出荷日：在庫品1日目当日出荷可能
スライドガイドを用いたロングストロークステージ（X軸）です。【特長】・重量物の搭載、大きいサイズのワー...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

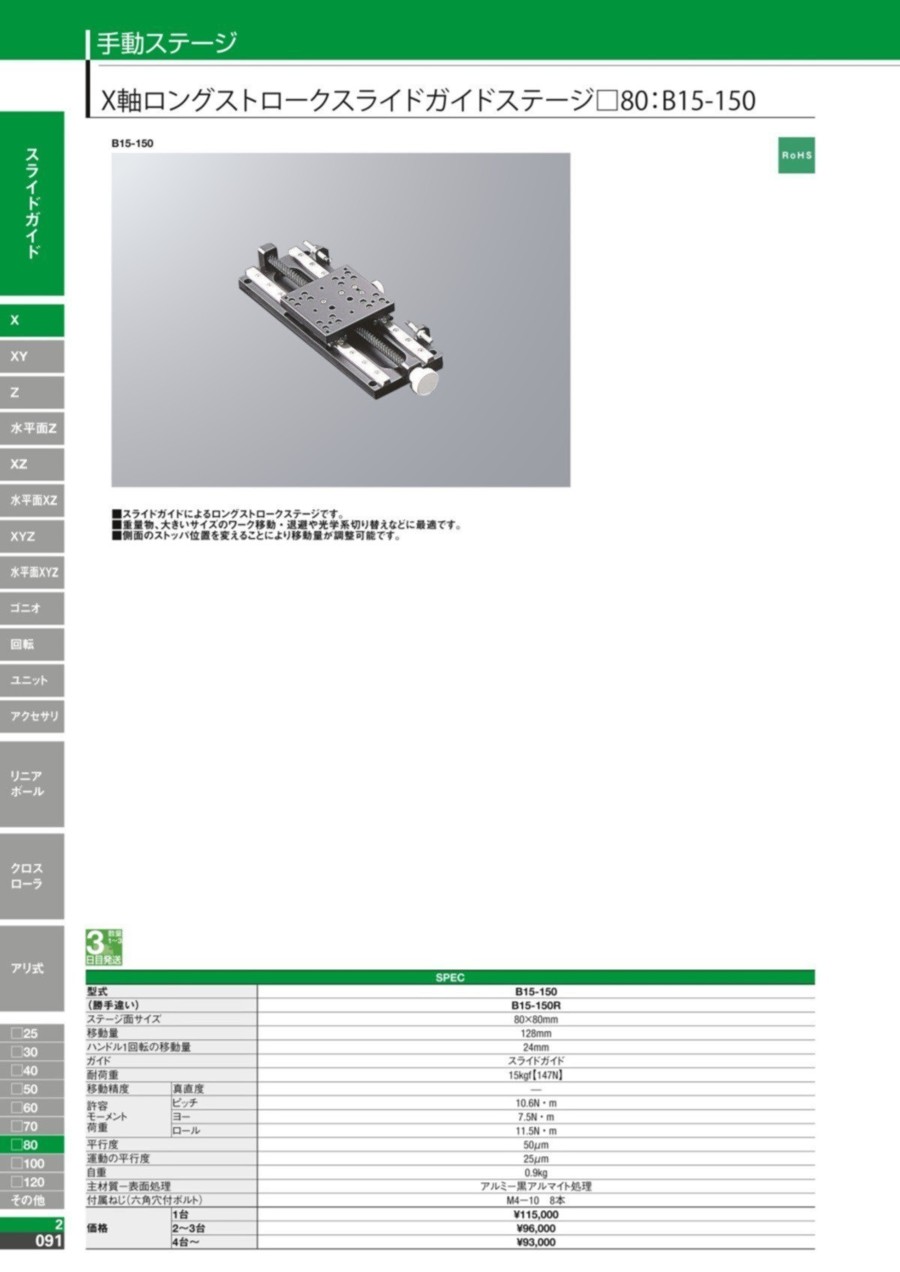

外形図
B15-150
B15-150R
製品仕様
| 型番 | B15-150 | |
|---|---|---|
| （勝手違い） | B15-150R | |
| ステージ面サイズ | 80×80mm | |
| 移動量 | 128mm | |
| ハンドル1回転の移動量 | 24mm | |
| ガイド | スライドガイド | |
| 耐荷重 | 15kgf【147N】 | |
| 移動精度 | 真直度 | - |
| 許容モーメント荷重 | ピッチ | 10.6N・m |
| ヨー | 7.5N・m | |
| ロール | 11.5N・m | |
| 平行度 | 50μm | |
| 運動の平行度 | 25μm | |
| 自重 | 0.9kg | |
| 主材質-表面処理 | アルミー黒アルマイト処理 | |
| 付属ねじ（六角穴付ボルト） | M4-10 8本 | |
詳細情報
基本情報
スライドガイドを用いたロングストロークステージ（X軸）です。【特長】・重量物の搭載、大きいサイズのワーク移動・退避や光学系切り替えなどに最適
・側面のストッパ位置を変えることで、移動量の調整が可能
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め
商品担当おすすめ
ロングストロークスライドガイドステージ（B15）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qステージを縦にして使用することはできますか。
A
側面垂直使い（ステージの移動方向が縦方向）での使用はお勧めしていません。
使用しているボールねじのリードが24mmと大きいため、テーブル面が動いてしまう可能性があります。
使用しているボールねじのリードが24mmと大きいため、テーブル面が動いてしまう可能性があります。
Qステージを逆さに取り付けて使用する場合の耐荷重を教えてください。
A
耐荷重はSPEC（水平置き）の1/3以下を目安としてください。
QB15シリーズの外形寸法図はストロークセンターですか。
A
ストロークセンター（中心）です。
