駿河精機

リニアボールガイド SSステージ無電解ニッケルメッキ（BSS/BSL）

Name: リニアボールガイド SSステージ 無電解ニッケルメッキ（BSS/BSL）
Brand: 駿河精機
SKU: 221000020399
Rating: 5 (3 reviews)

BSS16-60C(ステージ面サイズ：60×60mm／送りツマミ位置：サイド押し／送り方式：マイクロメータ／ストローク±6.5mm）

ロングストローク仕様│BSL16-6050C(ステージ面サイズ：60×120mm／送りツマミ位置：サイド押し／送り方式：マイクロメータ／ストローク：±25mm)

送りねじ仕様│BSS16-60C1(ステージ面サイズ：60×60mm／送りツマミ位置：サイド押し／送り方式：送りねじ／ストローク：±6.5mm)

送りねじ本体直結仕様│BSS16-60CEZ 取付姿勢マルチ(ステージ面サイズ：60×60mm／送りツマミ位置：サイド押し／送り方式：送りねじ_本体直結仕様／ストローク：±6.5mm)

六角レンチ仕様│BSS16-60CSH(ステージ面サイズ：60×60mm／送りツマミ位置：サイド押し／送り方式：送りねじ_六角レンチ／ストローク：±6.5mm)

粗微動マイクロ仕様│BSS16-50D(ステージ面サイズ：50×50mm／送りツマミ位置：サイド押し／送り方式：粗微動マイクロメータ／ストローク：±6.5mm)

デジマチックマイクロ仕様│BSS16-80C4(ステージ面サイズ：80×80mm／送りツマミ位置：サイド押し／送り方式：デジマチックマイクロメータ／ストローク：±12.5mm)

ディスククランプ仕様│BSS16-50C5(ステージ面サイズ：50×50mm／送りツマミ位置：サイド押し／送り方式：マイクロメータ／クランプ：ディスク／ストローク：±6.5mm)

対向クランプ仕様│BSS16-50C6(ステージ面サイズ：50×50mm／送りツマミ位置：サイド押し／送り方式：マイクロメータ／クランプ：対向／ストローク：±6.5mm)

操作側クランプ仕様│BSS16-60C7(ステージ面サイズ：60×60mm／送りツマミ位置：サイド押し／送り方式：マイクロメータヘッド／クランプ：操作側クランプ／ストローク：±6.5mm)

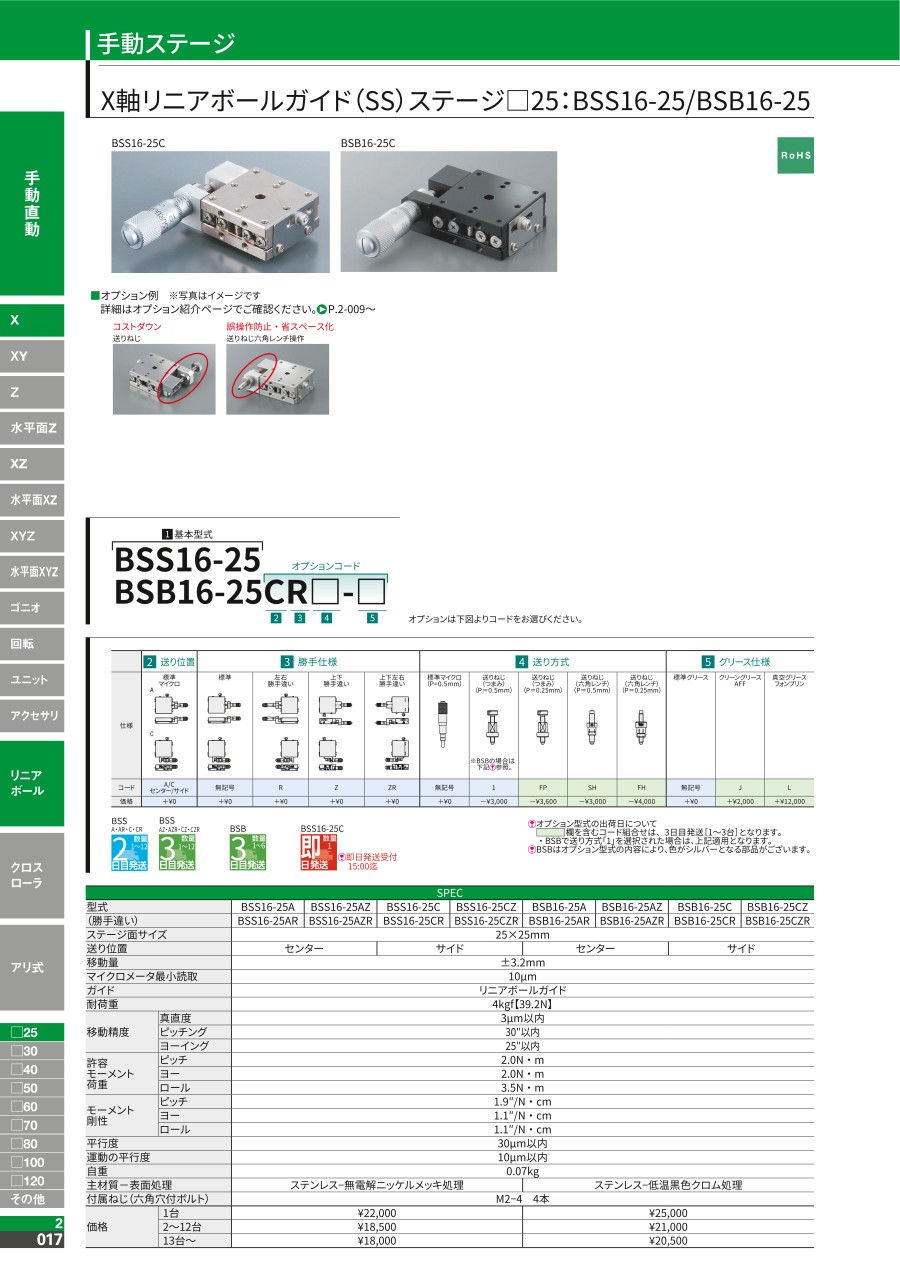

BSS16-25C(ステージ面サイズ：25×25mm／送りツマミ位置：サイド押し／送り方式：マイクロメータ／ストローク±3.2mm）

BSS16-40C(ステージ面サイズ：40×40mm／送りツマミ位置：サイド押し／送り方式：マイクロメータ／ストローク±6.5mm）

BSS16-50C(ステージ面サイズ：50×50mm／送りツマミ位置：サイド押し／送り方式：マイクロメータ／ストローク±6.5mm）

BSS16-70C(ステージ面サイズ：70×70mm／送りツマミ位置：サイド押し／送り方式：マイクロメータ／ストローク±6.5mm）

BSS16-80C(ステージ面サイズ：80×80mm／送りツマミ位置：サイド押し／送り方式：マイクロメータ／ストローク±12.5mm）

BSS16-100C(ステージ面サイズ：100×100mm／送りツマミ位置：サイド押し／送り方式：マイクロメータ／ストローク±12.5mm）

BSL16-4025A(ステージ面サイズ：40×80mm／送りツマミ位置：センタ押し／送り方式：マイクロメータ／ストローク：±12.5mm)

BSL16-4025AGP(ステージ面サイズ：40×80mm／送りツマミ位置：センタ押し／送り方式：送りねじ押し／ストローク：±12.5mm)

BSL16-4025C(ステージ面サイズ：40×80mm／送りツマミ位置：サイド押し／送り方式：マイクロメータ／ストローク：±12.5mm)

BSL16-4025CGP(ステージ面サイズ：40×80mm／送りツマミ位置：サイド押し／送り方式：送りねじ押し／ストローク：±12.5mm)

BSL16-6050CGP(ステージ面サイズ：60×120mm／送りツマミ位置：サイド押し／送り方式：送りねじ押し／ストローク：±12.5mm)

BSS16-40CEZ 取付姿勢マルチ(ステージ面サイズ：40×40mm／送りツマミ位置：サイド押し／送り方式：送りねじ_本体直結仕様／ストローク：±6.5mm)

BSS16-60C17(ステージ面サイズ：60×60mm／送りツマミ位置：サイド押し／送り方式：送りねじ／クランプ：操作側クランプ／ストローク：±6.5mm)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（3件）

この商品のFAQをみる（6件）

通常単価(税別): 15,200円～66,220円特別価格

税込単価: 16,720円～72,842円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

駿河精機

アリ式ステージラック＆ピニオン（B05/B06）

通常価格(税別)： 12,900円 (税込価格：14,190円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

駿河精機

クロスローラガイドステージ（B11）

4.3

通常価格(税別)： 17,028円 (税込価格：18,731円)

通常出荷日：在庫品1日目

「薄型×高剛性」を実現したリニアボールガイドステージ（X軸）です。【特長】・高...

詳細情報を確認する

移動ガイド
リニアボール
テーブル材質
ステンレス
透過穴(テーブルセンタ穴)
なし
テーブル表面処理
無電解ニッケルメッキ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。
弊社生産拠点において、当該国政府指示による稼働制限の影響により、一部商品の新規ご注文の納期を延期させていただいております。

未確定：候補が1,814型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

BSS16-50タイプ

※上記以外の型番についての情報はデジタルカタログをご参照ください。

BSL16タイプ

製品仕様

BSS16-50タイプ

型番		BSS16-50A	BSS16-50AZ	BSS16-50C	BSS16-50CZ
（勝手違い）		BSS16-50AR	BSS16-50AZR	BSS16-50CR	BSS16-50CZR
ステージ面サイズ		50×50mm
送り位置		センター		サイド
移動量		±6.5mm
マイクロメータ最小読取		10μm
ガイド		リニアボールガイド
耐荷重		15kgf【147N】
移動精度	真直度	1μm以内
	ピッチング	25"以内
	ヨーイング	15"以内
許容モーメント荷重	ピッチ	6.8N・m
	ヨー	6.8N・m
	ロール	6.0N・m
モーメント剛性	ピッチ	0.15"/N・cm
	ヨー	0.14"/N・cm
	ロール	0.09"/N・cm
平行度		15μm以内
運動の平行度		7μm以内
自重		0.28kg
主材質-表面処理		ステンレス-無電解ニッケルメッキ処理
付属ねじ（六角穴付ボルト）		M3-6 4本

※上記以外の型番についての情報はデジタルカタログをご参照ください。

BSL16タイプ

型番		BSL16-4025A	BSL16-4025AGP	BSL16-4025C	BSL16-4025CGP	BSL16-6050C	BSL16-6050CGP
（勝手違い）		BSL16-4025AR	BSL16-4025ARGP	BSL16-4025CR	BSL16-4025CRGP	BSL16-6050CR	BSL16-6050CRGP
ステージ面サイズ		40×80mm				60×120mm
送り位置		センター		サイド
移動量		±12.5mm				±25mm	±12.5mm
送りねじ1回転の移動量		-	1.0mm	-	1.0mm	-	1.0mm
マイクロメータ最小読取		10μm	-	10μm	-	10μm	-
ガイド		リニアボールガイド
耐荷重		15.0kgf【147N】				20.0kgf【196N】
移動精度	真直度	3μm以内
	ピッチング	25"以内
	ヨーイング	15"以内
許容モーメント荷重	ピッチ	6.8N・m				10N・m
	ヨー	6.8N・m				10N・m
	ロール	5.0N・m				6.8N・m
モーメント剛性	ピッチ	0.15"/N・cm				0.08"/N・cm
	ヨー	0.13"/N・cm				0.07"/N・cm
	ロール	0.25"/N・cm				0.14"/N・cm
平行度		20μm以内
運動の平行度		8μm以内
自重		0.44kg				0.98kg
主材質-表面処理		ステンレス-無電解ニッケルメッキ処理
付属ねじ（六角穴付ボルト）		M3-6 4本				M4-6 4本

選定サポート情報

BSS16-50タイプ注文例

※上記以外の型番についての情報はデジタルカタログをご参照ください。

型番リスト

表示件数

...

型番

種類

送り方式

移動量（範囲）

(mm)

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

高さ（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

ストローク(X距離)

(mm)

テーブルサイズ(厚み) H

(mm)

テーブル真直度

(μm)

テーブル平行度

(μm)

送りツマミ位置

クランプ

勝手違い

送り方式

(mm)

グリース仕様

マイクロ最小読取

(μm)

移動精度（ピッチング）

(”)

移動精度（ヨーイング）

(”)

許容モーメント荷重

(N･m)

モーメント剛性

(”/N･m)

自重

(kg)

運動の平行度

(μm)

付属品

RoHS?

最小発注数量

本体	マイクロメータヘッド	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	センタ押し	標準	左勝手	無記号:マイクロメータ(P=0.5mm)	無記号：ガイド(AFF)/操作部(標準グリース)	10	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	マイクロメータヘッド	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	センタ押し	標準	左勝手	無記号:マイクロメータ(P=0.5mm)	J：ガイド及び操作部_クリーングリース(AFF)	10	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	マイクロメータヘッド	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	センタ押し	標準	左勝手	無記号:マイクロメータ(P=0.5mm)	L：ガイド及び操作部_真空向けグリース(YVAC2)	10	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	送りねじ	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	センタ押し	標準	左勝手	LP/GP:送りねじ_つまみ(P=1.0mm)	無記号：ガイド(AFF)/操作部(標準グリース)	-	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	送りねじ	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	センタ押し	標準	左勝手	LP/GP:送りねじ_つまみ(P=1.0mm)	J：ガイド及び操作部_クリーングリース(AFF)	-	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	送りねじ	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	センタ押し	標準	左勝手	LP/GP:送りねじ_つまみ(P=1.0mm)	L：ガイド及び操作部_真空向けグリース(YVAC2)	-	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	マイクロメータヘッド	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	センタ押し	標準	右勝手	無記号:マイクロメータ(P=0.5mm)	無記号：ガイド(AFF)/操作部(標準グリース)	10	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	マイクロメータヘッド	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	センタ押し	標準	右勝手	無記号:マイクロメータ(P=0.5mm)	J：ガイド及び操作部_クリーングリース(AFF)	10	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	マイクロメータヘッド	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	センタ押し	標準	右勝手	無記号:マイクロメータ(P=0.5mm)	L：ガイド及び操作部_真空向けグリース(YVAC2)	10	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	送りねじ	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	センタ押し	標準	右勝手	LP/GP:送りねじ_つまみ(P=1.0mm)	無記号：ガイド(AFF)/操作部(標準グリース)	-	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	送りねじ	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	センタ押し	標準	右勝手	LP/GP:送りねじ_つまみ(P=1.0mm)	J：ガイド及び操作部_クリーングリース(AFF)	-	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	送りねじ	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	センタ押し	標準	右勝手	LP/GP:送りねじ_つまみ(P=1.0mm)	L：ガイド及び操作部_真空向けグリース(YVAC2)	-	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	マイクロメータヘッド	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	サイド押し	標準	左勝手	無記号:マイクロメータ(P=0.5mm)	無記号：ガイド(AFF)/操作部(標準グリース)	10	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	マイクロメータヘッド	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	サイド押し	標準	左勝手	無記号:マイクロメータ(P=0.5mm)	J：ガイド及び操作部_クリーングリース(AFF)	10	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	マイクロメータヘッド	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	サイド押し	標準	左勝手	無記号:マイクロメータ(P=0.5mm)	L：ガイド及び操作部_真空向けグリース(YVAC2)	10	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	送りねじ	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	サイド押し	標準	左勝手	LP/GP:送りねじ_つまみ(P=1.0mm)	無記号：ガイド(AFF)/操作部(標準グリース)	-	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	送りねじ	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	サイド押し	標準	左勝手	LP/GP:送りねじ_つまみ(P=1.0mm)	J：ガイド及び操作部_クリーングリース(AFF)	-	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	送りねじ	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	サイド押し	標準	左勝手	LP/GP:送りねじ_つまみ(P=1.0mm)	L：ガイド及び操作部_真空向けグリース(YVAC2)	-	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	マイクロメータヘッド	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	サイド押し	標準	右勝手	無記号:マイクロメータ(P=0.5mm)	無記号：ガイド(AFF)/操作部(標準グリース)	10	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	マイクロメータヘッド	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	サイド押し	標準	右勝手	無記号:マイクロメータ(P=0.5mm)	J：ガイド及び操作部_クリーングリース(AFF)	10	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	マイクロメータヘッド	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	サイド押し	標準	右勝手	無記号:マイクロメータ(P=0.5mm)	L：ガイド及び操作部_真空向けグリース(YVAC2)	10	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	送りねじ	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	サイド押し	標準	右勝手	LP/GP:送りねじ_つまみ(P=1.0mm)	無記号：ガイド(AFF)/操作部(標準グリース)	-	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	送りねじ	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	サイド押し	標準	右勝手	LP/GP:送りねじ_つまみ(P=1.0mm)	J：ガイド及び操作部_クリーングリース(AFF)	-	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	送りねじ	±10.1～30.0	100.1～	61～90	26～40	15.1～20.0	80	40	147	±12.5	16	3	20	サイド押し	標準	右勝手	LP/GP:送りねじ_つまみ(P=1.0mm)	L：ガイド及び操作部_真空向けグリース(YVAC2)	-	25	15	ピッチ 6.8／ヨー 6.8／ロール 5	ピッチ 0.15／ヨー 0.13／ロール 0.25	0.44	8	六角穴付ボルト M3-6 4本	10	1個
本体	マイクロメータヘッド	±10.1～30.0	100.1～	91～120	41～60	15.1～20.0	120	60	196	±25	16	3	20	サイド押し	標準	左勝手	無記号:マイクロメータ(P=0.5mm)	無記号：ガイド(AFF)/操作部(標準グリース)	10	25	15	ピッチ 10／ヨー 10／ロール 6.8	ピッチ 0.08／ヨー 0.07／ロール 0.14	0.98	8	六角穴付ボルト M4-6 4本	10	1個
本体	マイクロメータヘッド	±10.1～30.0	100.1～	91～120	41～60	15.1～20.0	120	60	196	±25	16	3	20	サイド押し	標準	左勝手	無記号:マイクロメータ(P=0.5mm)	J：ガイド及び操作部_クリーングリース(AFF)	10	25	15	ピッチ 10／ヨー 10／ロール 6.8	ピッチ 0.08／ヨー 0.07／ロール 0.14	0.98	8	六角穴付ボルト M4-6 4本	10	1個
本体	マイクロメータヘッド	±10.1～30.0	100.1～	91～120	41～60	15.1～20.0	120	60	196	±25	16	3	20	サイド押し	標準	左勝手	無記号:マイクロメータ(P=0.5mm)	L：ガイド及び操作部_真空向けグリース(YVAC2)	10	25	15	ピッチ 10／ヨー 10／ロール 6.8	ピッチ 0.08／ヨー 0.07／ロール 0.14	0.98	8	六角穴付ボルト M4-6 4本	10	1個
本体	送りねじ	±10.1～30.0	100.1～	91～120	41～60	15.1～20.0	120	60	196	±12.5	16	3	20	サイド押し	標準	左勝手	LP/GP:送りねじ_つまみ(P=1.0mm)	無記号：ガイド(AFF)/操作部(標準グリース)	-	25	15	ピッチ 10／ヨー 10／ロール 6.8	ピッチ 0.08／ヨー 0.07／ロール 0.14	0.98	8	六角穴付ボルト M4-6 4本	10	1個
本体	送りねじ	±10.1～30.0	100.1～	91～120	41～60	15.1～20.0	120	60	196	±12.5	16	3	20	サイド押し	標準	左勝手	LP/GP:送りねじ_つまみ(P=1.0mm)	J：ガイド及び操作部_クリーングリース(AFF)	-	25	15	ピッチ 10／ヨー 10／ロール 6.8	ピッチ 0.08／ヨー 0.07／ロール 0.14	0.98	8	六角穴付ボルト M4-6 4本	10	1個
本体	送りねじ	±10.1～30.0	100.1～	91～120	41～60	15.1～20.0	120	60	196	±12.5	16	3	20	サイド押し	標準	左勝手	LP/GP:送りねじ_つまみ(P=1.0mm)	L：ガイド及び操作部_真空向けグリース(YVAC2)	-	25	15	ピッチ 10／ヨー 10／ロール 6.8	ピッチ 0.08／ヨー 0.07／ロール 0.14	0.98	8	六角穴付ボルト M4-6 4本	10	1個
本体	マイクロメータヘッド	±10.1～30.0	100.1～	91～120	41～60	15.1～20.0	120	60	196	±25	16	3	20	サイド押し	標準	右勝手	無記号:マイクロメータ(P=0.5mm)	無記号：ガイド(AFF)/操作部(標準グリース)	10	25	15	ピッチ 10／ヨー 10／ロール 6.8	ピッチ 0.08／ヨー 0.07／ロール 0.14	0.98	8	六角穴付ボルト M4-6 4本	10	1個
本体	マイクロメータヘッド	±10.1～30.0	100.1～	91～120	41～60	15.1～20.0	120	60	196	±25	16	3	20	サイド押し	標準	右勝手	無記号:マイクロメータ(P=0.5mm)	J：ガイド及び操作部_クリーングリース(AFF)	10	25	15	ピッチ 10／ヨー 10／ロール 6.8	ピッチ 0.08／ヨー 0.07／ロール 0.14	0.98	8	六角穴付ボルト M4-6 4本	10	1個
本体	マイクロメータヘッド	±10.1～30.0	100.1～	91～120	41～60	15.1～20.0	120	60	196	±25	16	3	20	サイド押し	標準	右勝手	無記号:マイクロメータ(P=0.5mm)	L：ガイド及び操作部_真空向けグリース(YVAC2)	10	25	15	ピッチ 10／ヨー 10／ロール 6.8	ピッチ 0.08／ヨー 0.07／ロール 0.14	0.98	8	六角穴付ボルト M4-6 4本	10	1個
本体	送りねじ	±10.1～30.0	100.1～	91～120	41～60	15.1～20.0	120	60	196	±12.5	16	3	20	サイド押し	標準	右勝手	LP/GP:送りねじ_つまみ(P=1.0mm)	無記号：ガイド(AFF)/操作部(標準グリース)	-	25	15	ピッチ 10／ヨー 10／ロール 6.8	ピッチ 0.08／ヨー 0.07／ロール 0.14	0.98	8	六角穴付ボルト M4-6 4本	10	1個
本体	送りねじ	±10.1～30.0	100.1～	91～120	41～60	15.1～20.0	120	60	196	±12.5	16	3	20	サイド押し	標準	右勝手	LP/GP:送りねじ_つまみ(P=1.0mm)	J：ガイド及び操作部_クリーングリース(AFF)	-	25	15	ピッチ 10／ヨー 10／ロール 6.8	ピッチ 0.08／ヨー 0.07／ロール 0.14	0.98	8	六角穴付ボルト M4-6 4本	10	1個
本体	送りねじ	±10.1～30.0	100.1～	91～120	41～60	15.1～20.0	120	60	196	±12.5	16	3	20	サイド押し	標準	右勝手	LP/GP:送りねじ_つまみ(P=1.0mm)	L：ガイド及び操作部_真空向けグリース(YVAC2)	-	25	15	ピッチ 10／ヨー 10／ロール 6.8	ピッチ 0.08／ヨー 0.07／ロール 0.14	0.98	8	六角穴付ボルト M4-6 4本	10	1個
本体	マイクロメータヘッド	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	左勝手	無記号:マイクロメータ(P=0.5mm)	無記号：ガイド(AFF)/操作部(標準グリース)	10	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	マイクロメータヘッド	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	左勝手	無記号:マイクロメータ(P=0.5mm)	J：ガイド及び操作部_クリーングリース(AFF)	10	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	マイクロメータヘッド	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	左勝手	無記号:マイクロメータ(P=0.5mm)	L：ガイド及び操作部_真空向けグリース(YVAC2)	10	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	送りねじ	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	左勝手	FH:送りねじ_六角レンチ(P=0.25mm)	無記号：ガイド(AFF)/操作部(標準グリース)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	送りねじ	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	左勝手	FH:送りねじ_六角レンチ(P=0.25mm)	J：ガイド及び操作部_クリーングリース(AFF)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	送りねじ	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	左勝手	FH:送りねじ_六角レンチ(P=0.25mm)	L：ガイド及び操作部_真空向けグリース(YVAC2)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	送りねじ	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	左勝手	FP:送りねじ_つまみ(P=0.25mm)	無記号：ガイド(AFF)/操作部(標準グリース)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	送りねじ	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	左勝手	FP:送りねじ_つまみ(P=0.25mm)	J：ガイド及び操作部_クリーングリース(AFF)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	送りねじ	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	左勝手	FP:送りねじ_つまみ(P=0.25mm)	L：ガイド及び操作部_真空向けグリース(YVAC2)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	マイクロメータヘッド	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	右勝手	無記号:マイクロメータ(P=0.5mm)	無記号：ガイド(AFF)/操作部(標準グリース)	10	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	マイクロメータヘッド	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	右勝手	無記号:マイクロメータ(P=0.5mm)	J：ガイド及び操作部_クリーングリース(AFF)	10	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	マイクロメータヘッド	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	右勝手	無記号:マイクロメータ(P=0.5mm)	L：ガイド及び操作部_真空向けグリース(YVAC2)	10	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	送りねじ	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	右勝手	FH:送りねじ_六角レンチ(P=0.25mm)	無記号：ガイド(AFF)/操作部(標準グリース)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	送りねじ	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	右勝手	FH:送りねじ_六角レンチ(P=0.25mm)	J：ガイド及び操作部_クリーングリース(AFF)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	送りねじ	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	右勝手	FH:送りねじ_六角レンチ(P=0.25mm)	L：ガイド及び操作部_真空向けグリース(YVAC2)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	送りねじ	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	右勝手	FP:送りねじ_つまみ(P=0.25mm)	無記号：ガイド(AFF)/操作部(標準グリース)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	送りねじ	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	右勝手	FP:送りねじ_つまみ(P=0.25mm)	J：ガイド及び操作部_クリーングリース(AFF)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	送りねじ	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	右勝手	FP:送りねじ_つまみ(P=0.25mm)	L：ガイド及び操作部_真空向けグリース(YVAC2)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	送りねじ	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	右勝手	SH:送りねじ_六角レンチ(P=0.5mm)	無記号：ガイド(AFF)/操作部(標準グリース)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	送りねじ	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	右勝手	SH:送りねじ_六角レンチ(P=0.5mm)	J：ガイド及び操作部_クリーングリース(AFF)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	送りねじ	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	右勝手	SH:送りねじ_六角レンチ(P=0.5mm)	L：ガイド及び操作部_真空向けグリース(YVAC2)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	送りねじ	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	左勝手	SH:送りねじ_六角レンチ(P=0.5mm)	無記号：ガイド(AFF)/操作部(標準グリース)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	送りねじ	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	左勝手	SH:送りねじ_六角レンチ(P=0.5mm)	J：ガイド及び操作部_クリーングリース(AFF)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個
本体	送りねじ	～±10.0	30.1～50.0	～25	～25	～15.0	25	25	39.2	±3.2	12	3	30	センタ押し	標準	左勝手	SH:送りねじ_六角レンチ(P=0.5mm)	L：ガイド及び操作部_真空向けグリース(YVAC2)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	0.07	10	六角穴付ボルト M2-4 4本	10	1個

通常単価(税別) (税込単価)	通常出荷日

36,980円 ( 40,678円 )	4日目
38,700円 ( 42,570円 )	4日目
47,300円 ( 52,030円 )	4日目
33,970円 ( 37,367円 )	4日目
35,690円 ( 39,259円 )	4日目
44,290円 ( 48,719円 )	4日目
36,980円 ( 40,678円 )	4日目
38,700円 ( 42,570円 )	4日目
47,300円 ( 52,030円 )	4日目
33,970円 ( 37,367円 )	4日目
35,690円 ( 39,259円 )	4日目
44,290円 ( 48,719円 )	4日目
36,980円 ( 40,678円 )	4日目
38,700円 ( 42,570円 )	4日目
47,300円 ( 52,030円 )	4日目
33,970円 ( 37,367円 )	4日目
35,690円 ( 39,259円 )	4日目
44,290円 ( 48,719円 )	4日目
36,980円 ( 40,678円 )	4日目
38,700円 ( 42,570円 )	4日目
47,300円 ( 52,030円 )	4日目
33,970円 ( 37,367円 )	4日目
35,690円 ( 39,259円 )	4日目
44,290円 ( 48,719円 )	4日目
46,010円 ( 50,611円 )	4日目
47,730円 ( 52,503円 )	4日目
56,330円 ( 61,963円 )	4日目
43,000円 ( 47,300円 )	4日目
44,720円 ( 49,192円 )	4日目
53,320円 ( 58,652円 )	4日目
46,010円 ( 50,611円 )	4日目
47,730円 ( 52,503円 )	4日目
56,330円 ( 61,963円 )	4日目
43,000円 ( 47,300円 )	4日目
44,720円 ( 49,192円 )	4日目
53,320円 ( 58,652円 )	4日目
17,600円 ( 19,360円 )	在庫品1日目当日出荷可能
20,640円 ( 22,704円 )	4日目
29,240円 ( 32,164円 )	4日目
15,480円 ( 17,028円 )	4日目
17,200円 ( 18,920円 )	4日目
25,800円 ( 28,380円 )	4日目
15,824円 ( 17,406円 )	11日目
17,544円 ( 19,298円 )	11日目
26,144円 ( 28,758円 )	11日目
18,920円 ( 20,812円 )	3日目
20,640円 ( 22,704円 )	4日目
29,240円 ( 32,164円 )	4日目
15,480円 ( 17,028円 )	4日目
17,200円 ( 18,920円 )	4日目
25,800円 ( 28,380円 )	4日目
15,824円 ( 17,406円 )	11日目
17,544円 ( 19,298円 )	11日目
26,144円 ( 28,758円 )	11日目
16,340円 ( 17,974円 )	4日目
18,060円 ( 19,866円 )	4日目
26,660円 ( 29,326円 )	4日目
16,340円 ( 17,974円 )	4日目
18,060円 ( 19,866円 )	4日目
26,660円 ( 29,326円 )	4日目

...

基本情報

基本情報

「薄型×高剛性」を実現したリニアボールガイドステージ（X軸）です。【特長】・高精度：筐体に直接ガイドを加工し、移動精度や上下面の平行度が高いステージ
・薄　型：案内ガイド一体構造で薄型を実現
・サイズ： BSSシリーズは□25/□40/□50/□60/□70/□80、BSL（ロングストローク仕様）は40×80/60×120のサイズをご用意
・低価格：独自の生産方式により、コストダウンを実現
【豊富な送りオプション】・より微細な位置決めをしたい　　　　　：粗微動マイクロメータ（最小読取0.5μm）、デジマチックマイクロメータ（最小表示1μm）
・送りピッチを変更・コストダウンしたい：送りねじ_つまみ（P＝0.25/0.5/1.0から選択可能）
・誤操作を防止＆省スペースにしたい　　：送りねじ_六角レンチ（P＝0.25/0.5から選択可能）
【豊富なクランプオプション】・クランプ時のズレを軽減したい　：ディスククランプ
・保持力を向上させたい　　　　　：対向クランプ
・操作・固定を一方向から行いたい：操作側クランプ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。
弊社生産拠点において、当該国政府指示による稼働制限の影響により、一部商品の新規ご注文の納期を延期させていただいております。

カタログ

カタログ (見開き版)

商品担当おすすめ

駿河精機
X軸リニアボールガイド SSステージ低温黒色クロムメッキ（BSB16）
黒色で光学系反射防止に最適です。ガイドと本体が一体の薄型構造。本体材質をステンレスに、ガイド部にゴシックアーク溝を採用し高剛性・高精度を実現。サイズ、表面処理、オプション仕様など充実したラインナップです。
駿河精機
クロスローラガイドステージ（B11）
X軸クロスローラガイドステージです。ステージ面サイズ25/40/60mmのクロスローラガイドステージ。本体材質はアルミ（黒アルマイト処理）で軽量。
駿河精機
Z軸ブラケット（A47/AS47/ASS/ASB/AZT）
垂直使いように便利なZ軸ブラケットです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

リニアボールガイド SSステージ無電解ニッケルメッキ（BSS/BSL）のレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

光学調整

満足度：5.02020/09/14

クロスローラ等を使わず本体に直接ガイドを加工しているため剛性を感じます調整時のフラツキもなく、しかも値段が安め。愛用して...もっと読む

0人が参考にしています。

光学機器のアライメント時に使用

満足度：5.02019/03/12

駿河精機のリニアボールガイド（SS）ステージは、高剛性・高精度を実現出来る商品と言う実感があり用途に合わせ各種軸方向の商...もっと読む

0人が参考にしています。

光学実験装置として使用

満足度：5.02019/02/26

光学機器アライメント等で使用しています。高精度の位置決め、繰り返しの再現性が実現出来る良い商品だと思います。送りの精度や...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Qステージを逆さ或いは、縦（Z軸）に取り付けて使用する場合の耐荷重を教えてください。

耐荷重はSPEC値（水平置き）の1/3以下を目安としてください。
但し、荷重がステージ上面の中心から外れる場合は、使用をお勧めしていません。

QBSS/BSLの外形寸法図はストロークセンターですか。

ストロークセンター（中心）です。

Qマイクロメータを戻してもテーブル面が戻りません。故障でしょうか。

ばねの力で戻る仕様です。出荷時はクランプを締めておりますので、クランプを解除してからご使用ください。
クランプを解除しても上面テーブルが戻らない場合は、お問い合わせください。

その他のよくあるご質問（3件）を見る

この商品を見た人は、こんな商品も見ています

	今見ている商品リニアボールガイド SSステージ無電解ニッケルメッキ（BSS/BSL）	X軸リニアボールガイド SSステージ低温黒色クロムメッキ（BSB16）	小型X軸ブロックステージ TAS	透過型X軸フィックスステージ	アリ式ステージ送りねじ長リードタイプ（B05）	ラックレール型アリ式ステージ（BDLXB/BDLXR）
メーカー	駿河精機	駿河精機	鍋屋バイテック	中央精機	駿河精機	駿河精機
通常価格	15,200円-	18,060円 -	17,115円 -	34,899円 -	14,190円 -	15,390円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	4日目	在庫品1日目〜	在庫品1日目	在庫品1日目〜
移動ガイド	リニアボール	リニアボール	アリ溝	すり合わせ	アリ溝	アリ溝
テーブル材質	ステンレス	ステンレス	真鍮	アルミ合金	アルミニウム合金	アルミニウム合金
透過穴(テーブルセンタ穴)	なし	なし	あり	あり	なし	なし
テーブル表面処理	無電解ニッケルメッキ	低温黒色クロムメッキ	-	-	黒アルマイト	黒アルマイト
