クロスローラガイドステージ（B11）

Name: クロスローラガイドステージ（B11）
Brand: 駿河精機
SKU: 221000020388
Rating: 4.3 (3 reviews)

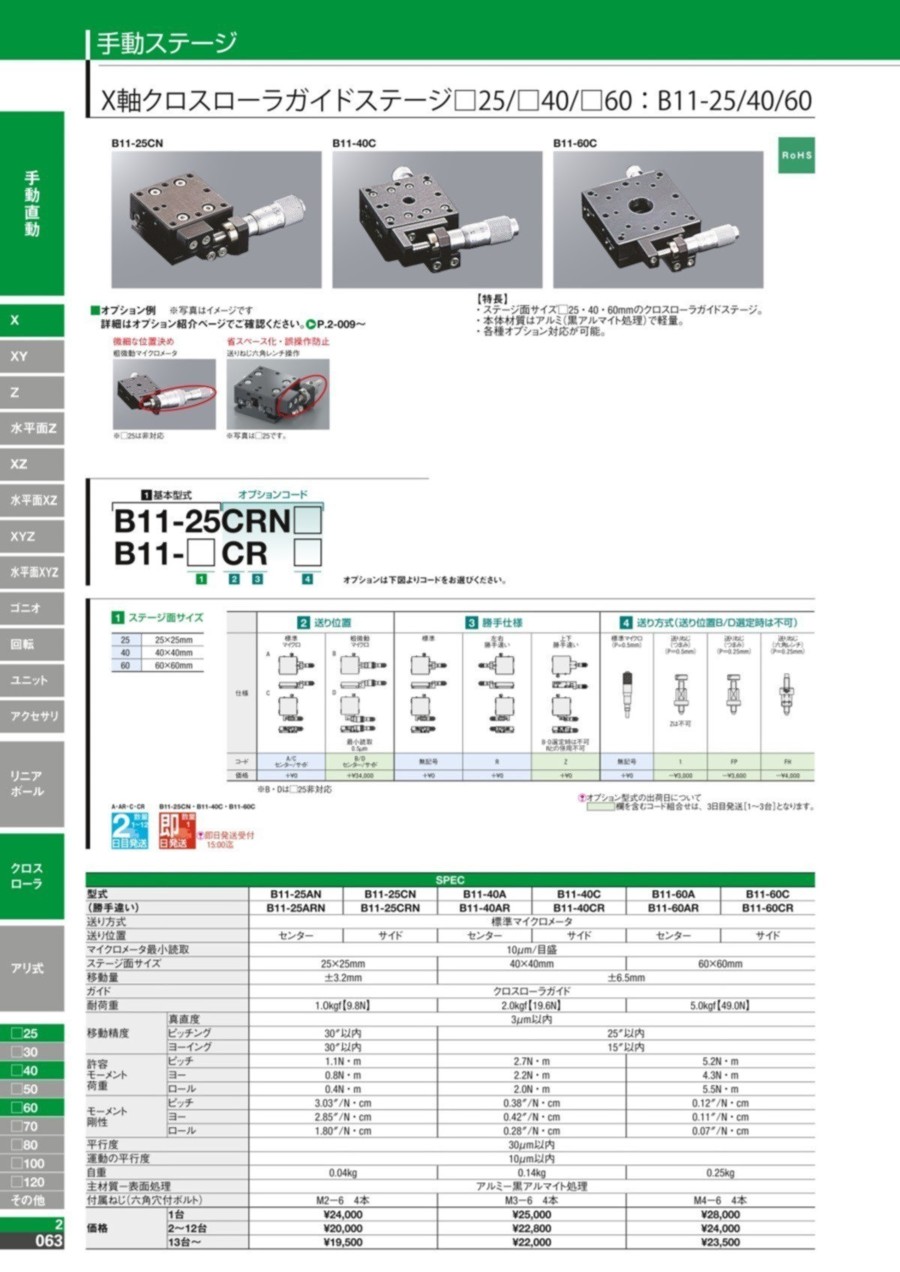

カタログ |

通常単価(税別): 17,028円～57,620円

税込単価: 18,731円～63,382円

通常出荷日：在庫品1日目～11日目一部当日出荷可能

「軽量」「高精度」を実現したクロスローラガイドステージです。【特長】・主材質はアルミのため軽量・高い剛...

詳細を確認

4.34.3

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。

詳細を確認

よく一緒に見られています

駿河精機

リニアボールガイドステージ（BXT）

通常価格(税別)： 13,176円 (税込価格：14,494円)

通常出荷日：在庫品1日目

よく一緒に見られています

駿河精機

リニアボールガイド SSステージ無電解ニッケルメッキ（BSS/BSL）

通常価格(税別)： 15,200円 (税込価格：16,720円)

通常出荷日：在庫品1日目

未確定：候補が96型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

B11-25AN

B11-25CN

B11-40A

B11-40C

B11-60A

B11-60C

製品仕様

型番		B11-25AN	B11-25CN	B11-40A	B11-40C	B11-60A	B11-60C
（勝手違い）		B11-25ARN	B11-25CRN	B11-40AR	B11-40CR	B11-60AR	B11-60CR
送り方式		標準マイクロメータ
送り位置		センター	サイド	センター	サイド	センター	サイド
マイクロメータ最小読取		10μm/目盛
ステージ面サイズ		25×25mm		40×40mm		60×60mm
移動量		±3.2mm		±6.5mm
ガイド		クロスローラガイド
耐荷重		1.Okgf【9.8N】		2.0kgf【19.6N】		5.0kgf【 49.0N】
移動精度	真直度	3μm以内
	ピッチング	30"以内		25"以内
	ヨーイング	30"以内		15"以内
許容モーメント荷重	ピッチ	1.1N・m		2.7N・m		5.2N・m
	ヨー	0.8N・m		2.2N・m		4.3N・m
	ロール	0.4N・m		2.0N・m		5.5N・m
モーメント剛性	ピッチ	3.03"/N・cm		0.38"/N・cm		0.12"/N・cm
	ヨー	2.85"/N・cm		0.42"/N・cm		0.11"/N・cm
	ロール	1.80"/N・cm		0.28"/N・cm		0.07"/N・cm
平行度		30μm以内
運動の平行度		10μm以内
自重		0.04kg		0.14kg		0.25kg
主材質-表面処理		アルミ-黒アルマイト処理
付属ねじ（六角穴付ボルト）		M2-6 4本		M3-6 4本		M4-6 4本

選定サポート情報

注文例

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

送り方式

移動量（範囲）

(mm)

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

高さ（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

ストローク(X距離)

(mm)

テーブルサイズ(厚み) H

(mm)

送りツマミ位置

勝手違い

送り方式

(mm)

マイクロ最小読取

(μm)

移動精度（ピッチング）

(”)

移動精度（ヨーイング）

(”)

許容モーメント荷重

(N･m)

モーメント剛性

(”/N･m)

自重

(kg)

付属品

RoHS?

最小発注数量

マイクロメータヘッド

～±10.0

5.1～30.0

～25

～15.0

9.8

±3.2

センタ押し

左勝手

無記号:マイクロメータ(P=0.5mm)

ピッチ 1.1／ヨー 0.8／ロール 0.4

ピッチ 3.03／ヨー 2.85／ロール 1.80

0.04

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

～15.0

9.8

±3.2

センタ押し

左勝手

1:送りねじ_つまみ(P=0.5mm)

ピッチ 1.1／ヨー 0.8／ロール 0.4

ピッチ 3.03／ヨー 2.85／ロール 1.80

0.04

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

～15.0

9.8

±3.2

センタ押し

左勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 1.1／ヨー 0.8／ロール 0.4

ピッチ 3.03／ヨー 2.85／ロール 1.80

0.04

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

～15.0

9.8

±3.2

センタ押し

左勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 1.1／ヨー 0.8／ロール 0.4

ピッチ 3.03／ヨー 2.85／ロール 1.80

0.04

六角穴付ボルト M2-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

～25

～15.0

9.8

±3.2

センタ押し

左・上下勝手

無記号:マイクロメータ(P=0.5mm)

ピッチ 1.1／ヨー 0.8／ロール 0.4

ピッチ 3.03／ヨー 2.85／ロール 1.80

0.04

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

～15.0

9.8

±3.2

センタ押し

左・上下勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 1.1／ヨー 0.8／ロール 0.4

ピッチ 3.03／ヨー 2.85／ロール 1.80

0.04

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

～15.0

9.8

±3.2

センタ押し

左・上下勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 1.1／ヨー 0.8／ロール 0.4

ピッチ 3.03／ヨー 2.85／ロール 1.80

0.04

六角穴付ボルト M2-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

～25

～15.0

9.8

±3.2

センタ押し

右勝手

無記号:マイクロメータ(P=0.5mm)

ピッチ 1.1／ヨー 0.8／ロール 0.4

ピッチ 3.03／ヨー 2.85／ロール 1.80

0.04

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

～15.0

9.8

±3.2

センタ押し

右勝手

1:送りねじ_つまみ(P=0.5mm)

ピッチ 1.1／ヨー 0.8／ロール 0.4

ピッチ 3.03／ヨー 2.85／ロール 1.80

0.04

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

～15.0

9.8

±3.2

センタ押し

右勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 1.1／ヨー 0.8／ロール 0.4

ピッチ 3.03／ヨー 2.85／ロール 1.80

0.04

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

～15.0

9.8

±3.2

センタ押し

右勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 1.1／ヨー 0.8／ロール 0.4

ピッチ 3.03／ヨー 2.85／ロール 1.80

0.04

六角穴付ボルト M2-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

～25

～15.0

9.8

±3.2

サイド押し

左勝手

無記号:マイクロメータ(P=0.5mm)

ピッチ 1.1／ヨー 0.8／ロール 0.4

ピッチ 3.03／ヨー 2.85／ロール 1.80

0.04

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

～15.0

9.8

±3.2

サイド押し

左勝手

1:送りねじ_つまみ(P=0.5mm)

ピッチ 1.1／ヨー 0.8／ロール 0.4

ピッチ 3.03／ヨー 2.85／ロール 1.80

0.04

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

～15.0

9.8

±3.2

サイド押し

左勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 1.1／ヨー 0.8／ロール 0.4

ピッチ 3.03／ヨー 2.85／ロール 1.80

0.04

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

～15.0

9.8

±3.2

サイド押し

左勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 1.1／ヨー 0.8／ロール 0.4

ピッチ 3.03／ヨー 2.85／ロール 1.80

0.04

六角穴付ボルト M2-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

～25

～15.0

9.8

±3.2

サイド押し

左・上下勝手

無記号:マイクロメータ(P=0.5mm)

ピッチ 1.1／ヨー 0.8／ロール 0.4

ピッチ 3.03／ヨー 2.85／ロール 1.80

0.04

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

～15.0

9.8

±3.2

サイド押し

左・上下勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 1.1／ヨー 0.8／ロール 0.4

ピッチ 3.03／ヨー 2.85／ロール 1.80

0.04

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

～15.0

9.8

±3.2

サイド押し

左・上下勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 1.1／ヨー 0.8／ロール 0.4

ピッチ 3.03／ヨー 2.85／ロール 1.80

0.04

六角穴付ボルト M2-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

～25

～15.0

9.8

±3.2

サイド押し

右勝手

無記号:マイクロメータ(P=0.5mm)

ピッチ 1.1／ヨー 0.8／ロール 0.4

ピッチ 3.03／ヨー 2.85／ロール 1.80

0.04

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

～15.0

9.8

±3.2

サイド押し

右勝手

1:送りねじ_つまみ(P=0.5mm)

ピッチ 1.1／ヨー 0.8／ロール 0.4

ピッチ 3.03／ヨー 2.85／ロール 1.80

0.04

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

～15.0

9.8

±3.2

サイド押し

右勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 1.1／ヨー 0.8／ロール 0.4

ピッチ 3.03／ヨー 2.85／ロール 1.80

0.04

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

～15.0

9.8

±3.2

サイド押し

右勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 1.1／ヨー 0.8／ロール 0.4

ピッチ 3.03／ヨー 2.85／ロール 1.80

0.04

六角穴付ボルト M2-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

センタ押し

左勝手

無記号:マイクロメータ(P=0.5mm)

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

センタ押し

左勝手

1:送りねじ_つまみ(P=0.5mm)

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

センタ押し

左勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

センタ押し

左勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

センタ押し

右勝手

無記号:マイクロメータ(P=0.5mm)

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

センタ押し

右勝手

1:送りねじ_つまみ(P=0.5mm)

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

センタ押し

右勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

センタ押し

右勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

センタ押し

左・上下勝手

無記号:マイクロメータ(P=0.5mm)

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

センタ押し

左・上下勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

センタ押し

左・上下勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

センタ押し

左勝手

B:粗微動マイクロメータ(P=0.5mm)

0.5

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

センタ押し

右勝手

B:粗微動マイクロメータ(P=0.5mm)

0.5

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

サイド押し

左勝手

無記号:マイクロメータ(P=0.5mm)

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

サイド押し

左勝手

1:送りねじ_つまみ(P=0.5mm)

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

サイド押し

左勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

サイド押し

左勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

サイド押し

右勝手

無記号:マイクロメータ(P=0.5mm)

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

サイド押し

右勝手

1:送りねじ_つまみ(P=0.5mm)

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

サイド押し

右勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

サイド押し

右勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

サイド押し

左・上下勝手

無記号:マイクロメータ(P=0.5mm)

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

サイド押し

左・上下勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

サイド押し

左・上下勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

サイド押し

左勝手

D:粗微動マイクロメータ(P=0.5mm)

0.5

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

26～40

15.1～20.0

19.6

±6.5

サイド押し

右勝手

D:粗微動マイクロメータ(P=0.5mm)

0.5

ピッチ 2.7／ヨー 2.2／ロール 2.0

ピッチ 0.38／ヨー 0.42／ロール 0.28

0.14

六角穴付ボルト M3-6 4本

1個

マイクロメータヘッド

～±10.0

30.1～50.0

41～60

15.1～20.0

±6.5

センタ押し

左勝手

無記号:マイクロメータ(P=0.5mm)

ピッチ 5.2／ヨー 4.3／ロール 5.5

ピッチ 0.12／ヨー 0.11／ロール 0.07

0.25

六角穴付ボルト M4-6 4本

1個

送りねじ

～±10.0

30.1～50.0

41～60

15.1～20.0

±6.5

センタ押し

左勝手

1:送りねじ_つまみ(P=0.5mm)

ピッチ 5.2／ヨー 4.3／ロール 5.5

ピッチ 0.12／ヨー 0.11／ロール 0.07

0.25

六角穴付ボルト M4-6 4本

1個

送りねじ

～±10.0

30.1～50.0

41～60

15.1～20.0

±6.5

センタ押し

左勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 5.2／ヨー 4.3／ロール 5.5

ピッチ 0.12／ヨー 0.11／ロール 0.07

0.25

六角穴付ボルト M4-6 4本

1個

送りねじ

～±10.0

30.1～50.0

41～60

15.1～20.0

±6.5

センタ押し

左勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 5.2／ヨー 4.3／ロール 5.5

ピッチ 0.12／ヨー 0.11／ロール 0.07

0.25

六角穴付ボルト M4-6 4本

1個

マイクロメータヘッド

～±10.0

30.1～50.0

41～60

15.1～20.0

±6.5

センタ押し

右勝手

無記号:マイクロメータ(P=0.5mm)

ピッチ 5.2／ヨー 4.3／ロール 5.5

ピッチ 0.12／ヨー 0.11／ロール 0.07

0.25

六角穴付ボルト M4-6 4本

1個

送りねじ

～±10.0

30.1～50.0

41～60

15.1～20.0

±6.5

センタ押し

右勝手

1:送りねじ_つまみ(P=0.5mm)

ピッチ 5.2／ヨー 4.3／ロール 5.5

ピッチ 0.12／ヨー 0.11／ロール 0.07

0.25

六角穴付ボルト M4-6 4本

1個

送りねじ

～±10.0

30.1～50.0

41～60

15.1～20.0

±6.5

センタ押し

右勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 5.2／ヨー 4.3／ロール 5.5

ピッチ 0.12／ヨー 0.11／ロール 0.07

0.25

六角穴付ボルト M4-6 4本

1個

送りねじ

～±10.0

30.1～50.0

41～60

15.1～20.0

±6.5

センタ押し

右勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 5.2／ヨー 4.3／ロール 5.5

ピッチ 0.12／ヨー 0.11／ロール 0.07

0.25

六角穴付ボルト M4-6 4本

1個

マイクロメータヘッド

～±10.0

30.1～50.0

41～60

15.1～20.0

±6.5

センタ押し

左・上下勝手

無記号:マイクロメータ(P=0.5mm)

ピッチ 5.2／ヨー 4.3／ロール 5.5

ピッチ 0.12／ヨー 0.11／ロール 0.07

0.25

六角穴付ボルト M4-6 4本

1個

送りねじ

～±10.0

30.1～50.0

41～60

15.1～20.0

±6.5

センタ押し

左・上下勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 5.2／ヨー 4.3／ロール 5.5

ピッチ 0.12／ヨー 0.11／ロール 0.07

0.25

六角穴付ボルト M4-6 4本

1個

送りねじ

～±10.0

30.1～50.0

41～60

15.1～20.0

±6.5

センタ押し

左・上下勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 5.2／ヨー 4.3／ロール 5.5

ピッチ 0.12／ヨー 0.11／ロール 0.07

0.25

六角穴付ボルト M4-6 4本

1個

マイクロメータヘッド

～±10.0

30.1～50.0

41～60

15.1～20.0

±6.5

センタ押し

左勝手

B:粗微動マイクロメータ(P=0.5mm)

0.5

ピッチ 5.2／ヨー 4.3／ロール 5.5

ピッチ 0.12／ヨー 0.11／ロール 0.07

0.25

六角穴付ボルト M4-6 4本

1個

通常単価(税別) (税込単価)	通常出荷日

20,640円 ( 22,704円 )	3日目
18,060円 ( 19,866円 )	11日目
17,200円 ( 18,920円 )	4日目
17,544円 ( 19,298円 )	11日目
20,640円 ( 22,704円 )	4日目
17,200円 ( 18,920円 )	4日目
17,544円 ( 19,298円 )	11日目
20,640円 ( 22,704円 )	3日目
18,060円 ( 19,866円 )	11日目
17,200円 ( 18,920円 )	4日目
17,544円 ( 19,298円 )	11日目
20,640円 ( 22,704円 )	在庫品1日目当日出荷可能
18,060円 ( 19,866円 )	11日目
17,200円 ( 18,920円 )	4日目
17,544円 ( 19,298円 )	11日目
20,640円 ( 22,704円 )	4日目
17,200円 ( 18,920円 )	4日目
17,544円 ( 19,298円 )	11日目
20,640円 ( 22,704円 )	在庫品1日目当日出荷可能
18,060円 ( 19,866円 )	11日目
17,200円 ( 18,920円 )	4日目
17,544円 ( 19,298円 )	11日目
21,500円 ( 23,650円 )	3日目
17,028円 ( 18,731円 )	4日目
18,060円 ( 19,866円 )	4日目
18,404円 ( 20,244円 )	4日目
21,500円 ( 23,650円 )	3日目
18,920円 ( 20,812円 )	4日目
18,060円 ( 19,866円 )	4日目
18,404円 ( 20,244円 )	4日目
21,500円 ( 23,650円 )	4日目
18,060円 ( 19,866円 )	4日目
18,404円 ( 20,244円 )	4日目
50,740円 ( 55,814円 )	4日目
50,740円 ( 55,814円 )	4日目
21,500円 ( 23,650円 )	在庫品1日目当日出荷可能
17,028円 ( 18,731円 )	5日目
18,060円 ( 19,866円 )	5日目
18,404円 ( 20,244円 )	5日目
21,500円 ( 23,650円 )	在庫品1日目当日出荷可能
18,920円 ( 20,812円 )	5日目
18,060円 ( 19,866円 )	5日目
18,404円 ( 20,244円 )	5日目
19,350円 ( 21,285円 )	5日目
18,060円 ( 19,866円 )	5日目
18,404円 ( 20,244円 )	5日目
50,740円 ( 55,814円 )	4日目
50,740円 ( 55,814円 )	4日目
24,080円 ( 26,488円 )	在庫品1日目当日出荷可能
21,500円 ( 23,650円 )	5日目
20,640円 ( 22,704円 )	5日目
20,984円 ( 23,082円 )	5日目
24,080円 ( 26,488円 )	5日目
21,500円 ( 23,650円 )	5日目
20,640円 ( 22,704円 )	5日目
20,984円 ( 23,082円 )	5日目
24,080円 ( 26,488円 )	5日目
20,640円 ( 22,704円 )	5日目
20,984円 ( 23,082円 )	5日目
53,320円 ( 58,652円 )	5日目

基本情報

基本情報

「軽量」「高精度」を実現したクロスローラガイドステージです。【特長】・主材質はアルミのため軽量
・高い剛性と低摩擦で微小送りに優れた高精度なステージ
・サイズ、送り位置、勝手仕様、送り方式がオプションで選択可能
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

駿河精機
ロングストローククロスローラガイドステージ（B12）
クロスローラガイドによる高精度ロングストロークステージです。ステージ面サイズ□25mm,60mmタイプより長いストロークが得られます。
駿河精機
リニアボールガイド SSステージ無電解ニッケルメッキ（BSS/BSL）
ガイドと本体が一体の薄型構造。本体材質をステンレスに、ガイド部にゴシックアーク溝を採用し高強度・高精度を実現させたステージです。
駿河精機
Z軸ブラケット（A47/AS47/ASS/ASB/AZT）
垂直使いように便利なZ軸ブラケットです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クロスローラガイドステージ（B11）のレビュー

4.3平均満足度：4.33件のレビュー

星5
67%
星4
0%
星3
33%
星2
0%
星1
0%

光学システムの検査機器に使用しています

満足度：3.02023/10/25

自社で設計、製作した光学システムのミラー角度の検査機器に使用しています。今までは他社の同様な商品を使用していましたが納期...もっと読む

0人が参考にしています。

ミニ光学ベンチ（駿河精機）と併用して

満足度：5.02019/10/30

B11-40Cを使用しました。狭い場所での光学実験の際、１軸ステージは使いたいがスペースを節約できないかと考えている時...もっと読む

0人が参考にしています。

カメラの調整

満足度：5.02019/05/31

カメラの位置調整に使用ユニットとして販売しているので、自作するよりも安価に、また、設計工数も減って助かる。

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Qステージを逆さ或いは、縦（Z軸）に取り付けて使用する場合の耐荷重を教えてください。

耐荷重はSPEC値（水平置き）の1/3以下を目安としてください。
但し、荷重がステージ上面の中心から外れる場合は、使用をお勧めしていません。

QB11シリーズのカタログ掲載の外形寸法図はストロークセンターですか。

ストロークセンター（中心）です。

Qマイクロメータを戻してもテーブル面が戻りません。故障でしょうか。

ばねの力で戻る仕様です。出荷時はクランプを締めておりますので、クランプを解除してからご使用ください。
クランプを解除しても上面テーブルが戻らない場合は、お問い合わせください。

その他のよくあるご質問（1件）を見る

この商品を見た人は、こんな商品も見ています

	今見ている商品クロスローラガイドステージ（B11）	高分解能X軸クロスローラガイドステージ（B10）	ロングストロークスライドガイドステージ（B15）	ロングストローククロスローラガイドステージ（B12）	アリ式ステージ送りねじ長リードタイプ（B05）	セミオーダーステージ(ハンドル固定強化タイプX軸)
メーカー	駿河精機	駿河精機	駿河精機	駿河精機	駿河精機	ミラック光学
通常価格	17,028円-	70,520円 -	98,900円	24,795円 -	14,190円 -	24,209円 -
通常出荷日	在庫品1日目〜	4日目	在庫品1日目	在庫品1日目〜	在庫品1日目	5日目
種類	本体	本体	本体	本体	本体	本体
移動ガイド	クロスローラ	クロスローラ	リニアガイド	クロスローラ	アリ溝	アリ溝
テーブル材質	アルミニウム合金	アルミニウム合金	アルミニウム合金	アルミニウム合金	アルミニウム合金	アルミニウム
テーブル真直度(μm)	3	2	-	3	-	-
テーブル平行度(μm)	30	30	50	30	-	-
