駿河精機

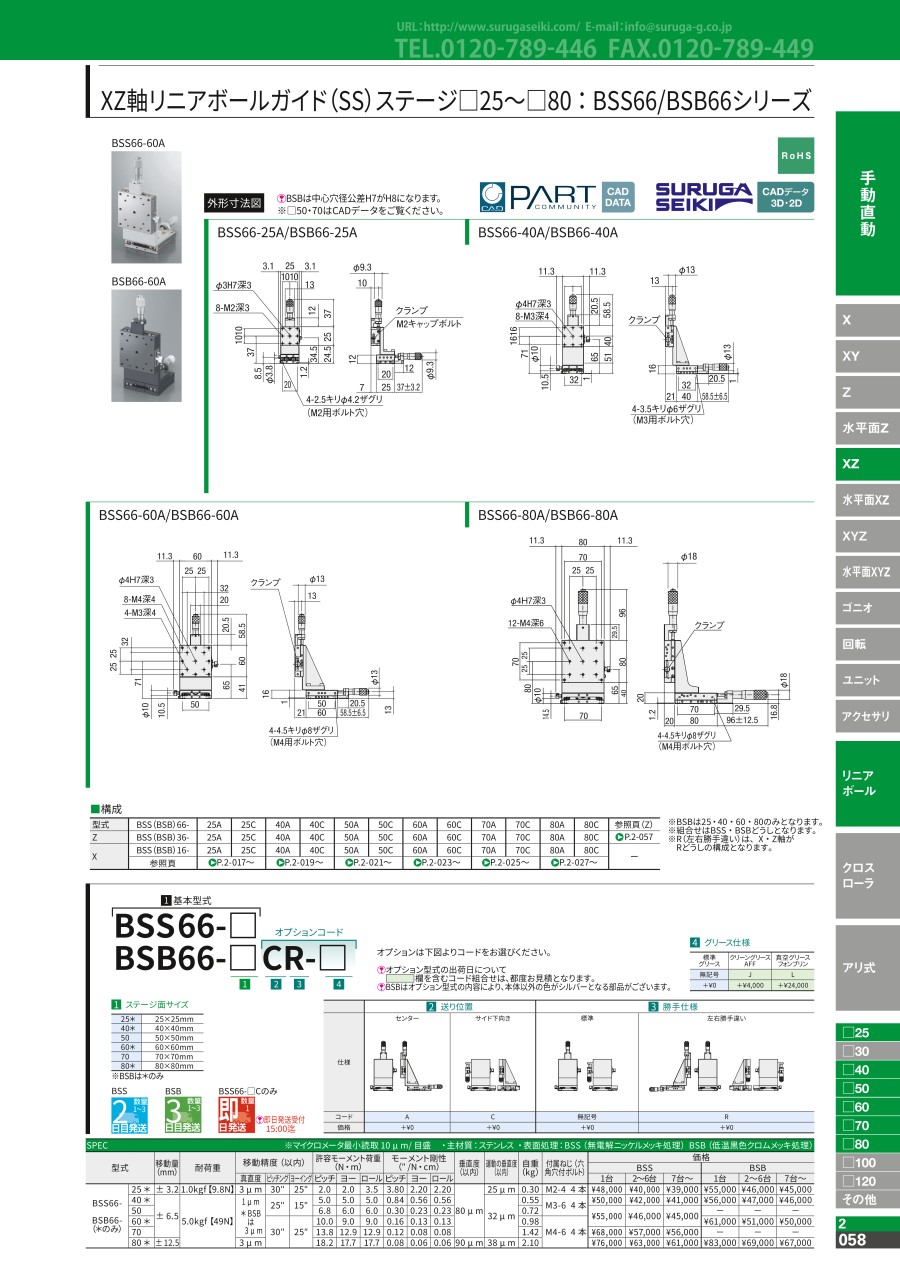

リニアボールガイド SSステージ（BSS66/BSB66）

カタログ

通常単価(税別): 41,280円～92,020円

税込単価: 45,408円～101,222円

通常出荷日：お見積り

「高剛性×高精度」を実現したリニアボールガイドステージ（XZ軸）です。【特長】・ガイドと本体が一体の薄...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。

未確定：候補が120型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

BSS66-25A/BSB66-25A

BSS66-40A/BSB66-40A

BSS66-60A/BSB66-60A

BSS66-80A/BSB66-80A

製品仕様

型番		主材質	表面処理	移動量（mm）	耐荷重	移動精度（以内）
型番		主材質	表面処理	移動量（mm）	耐荷重	真直度	ピッチング	ヨーイング
BSS66- BSB66- （*のみ）	25*	ステンレス	BSS（無電解ニッケルメッキ処理） BSB（低温黒色クロムメッキ処理）	±3.2	1.0kgf【9.8N】	3μm	30"	25"
	40*			±6.5	5.0kgf【49N】	1μm *BSBは3μm	25"	15"
	50						25"	15"
	60*						30"	25"
	70
	80*			±12.5		3μm

型番		許容モーメント荷重（N・m）			モーメント剛性（"/N・cm）			垂直度（以内）	運動の垂直度（以内）	自重（kg）	付属ねじ（六角穴付ボルト）
型番		ピッチ	ヨー	ロール	ピッチ	ヨー	ロール	垂直度（以内）	運動の垂直度（以内）	自重（kg）	付属ねじ（六角穴付ボルト）
BSS66- BSB66- （*のみ）	25*	2.0	2.0	3.5	3.80	2.20	2.20	80μm	25μm	0.30	M2-4 4本
	40*	5.0	5.0	5.0	0.84	0.56	0.56		32μm	0.55	M3-6 4本
	50	6.8	6.0	6.0	0.30	0.23	0.23			0.72	M3-6 4本
	60*	10.0	9.0	9.0	0.16	0.13	0.13			0.98	M4-6 4本
	70	13.8	12.9	12.9	0.12	0,08	0.08			1.42
	80*	18.2	17.7	17.7	0.08	0.06	0.06	90μm	38μm	2.10

※マイクロメータ最小読取10μm/目盛

選定サポート情報

注文例

型番リスト

表示件数

型番

X軸移動量（範囲）

(mm)

Z軸移動量（範囲）

(mm)

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

ストローク(X距離)

(mm)

ストローク(Z距離)

(mm)

テーブル真直度

(μm)

送りツマミ位置

勝手違い

テーブル表面処理

グリース仕様

移動精度（ピッチング）

(")

移動精度（ヨーイング）

(")

許容モーメント荷重

(N･m)

モーメント剛性

("/N･m)

垂直度

(μm)

運動の垂直度

(μm)

自重

(kg)

付属品

RoHS?

最小発注数量

～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	センタ	標準	低温黒色クロムメッキ	無記号:ガイド(AFF)/操作部(標準グリース)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	センタ	標準	低温黒色クロムメッキ	J:ガイド及び操作部_クリーングリース(AFF)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	センタ	標準	低温黒色クロムメッキ	L:ガイド及び操作部_真空向けグリース(YVAC2)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	センタ	左右	低温黒色クロムメッキ	無記号:ガイド(AFF)/操作部(標準グリース)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	センタ	左右	低温黒色クロムメッキ	J:ガイド及び操作部_クリーングリース(AFF)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	センタ	左右	低温黒色クロムメッキ	L:ガイド及び操作部_真空向けグリース(YVAC2)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	サイド	上下	低温黒色クロムメッキ	無記号:ガイド(AFF)/操作部(標準グリース)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	サイド	上下	低温黒色クロムメッキ	J:ガイド及び操作部_クリーングリース(AFF)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	サイド	上下	低温黒色クロムメッキ	L:ガイド及び操作部_真空向けグリース(YVAC2)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	サイド	上下左右	低温黒色クロムメッキ	無記号:ガイド(AFF)/操作部(標準グリース)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	サイド	上下左右	低温黒色クロムメッキ	J:ガイド及び操作部_クリーングリース(AFF)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	サイド	上下左右	低温黒色クロムメッキ	L:ガイド及び操作部_真空向けグリース(YVAC2)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	30.1～	26～40	26～40	40	40	49	±6.5	±6.5	3	センタ	標準	低温黒色クロムメッキ	無記号:ガイド(AFF)/操作部(標準グリース)	25	15	ピッチ 5.0／ヨー 5.0／ロール 5.0	ピッチ 0.84／ヨー 0.56／ロール 0.56	80	32	0.55	六角穴付ボルト M3-6 4本	10	1個
～±10.0	～±10.0	30.1～	26～40	26～40	40	40	49	±6.5	±6.5	3	センタ	標準	低温黒色クロムメッキ	J:ガイド及び操作部_クリーングリース(AFF)	25	15	ピッチ 5.0／ヨー 5.0／ロール 5.0	ピッチ 0.84／ヨー 0.56／ロール 0.56	80	32	0.55	六角穴付ボルト M3-6 4本	10	1個
～±10.0	～±10.0	30.1～	26～40	26～40	40	40	49	±6.5	±6.5	3	センタ	標準	低温黒色クロムメッキ	L:ガイド及び操作部_真空向けグリース(YVAC2)	25	15	ピッチ 5.0／ヨー 5.0／ロール 5.0	ピッチ 0.84／ヨー 0.56／ロール 0.56	80	32	0.55	六角穴付ボルト M3-6 4本	10	1個
～±10.0	～±10.0	30.1～	26～40	26～40	40	40	49	±6.5	±6.5	3	センタ	左右	低温黒色クロムメッキ	無記号:ガイド(AFF)/操作部(標準グリース)	25	15	ピッチ 5.0／ヨー 5.0／ロール 5.0	ピッチ 0.84／ヨー 0.56／ロール 0.56	80	32	0.55	六角穴付ボルト M3-6 4本	10	1個
～±10.0	～±10.0	30.1～	26～40	26～40	40	40	49	±6.5	±6.5	3	センタ	左右	低温黒色クロムメッキ	J:ガイド及び操作部_クリーングリース(AFF)	25	15	ピッチ 5.0／ヨー 5.0／ロール 5.0	ピッチ 0.84／ヨー 0.56／ロール 0.56	80	32	0.55	六角穴付ボルト M3-6 4本	10	1個
～±10.0	～±10.0	30.1～	26～40	26～40	40	40	49	±6.5	±6.5	3	センタ	左右	低温黒色クロムメッキ	L:ガイド及び操作部_真空向けグリース(YVAC2)	25	15	ピッチ 5.0／ヨー 5.0／ロール 5.0	ピッチ 0.84／ヨー 0.56／ロール 0.56	80	32	0.55	六角穴付ボルト M3-6 4本	10	1個
～±10.0	～±10.0	30.1～	26～40	26～40	40	40	49	±6.5	±6.5	3	サイド	上下	低温黒色クロムメッキ	無記号:ガイド(AFF)/操作部(標準グリース)	25	15	ピッチ 5.0／ヨー 5.0／ロール 5.0	ピッチ 0.84／ヨー 0.56／ロール 0.56	80	32	0.55	六角穴付ボルト M3-6 4本	10	1個
～±10.0	～±10.0	30.1～	26～40	26～40	40	40	49	±6.5	±6.5	3	サイド	上下	低温黒色クロムメッキ	J:ガイド及び操作部_クリーングリース(AFF)	25	15	ピッチ 5.0／ヨー 5.0／ロール 5.0	ピッチ 0.84／ヨー 0.56／ロール 0.56	80	32	0.55	六角穴付ボルト M3-6 4本	10	1個
～±10.0	～±10.0	30.1～	26～40	26～40	40	40	49	±6.5	±6.5	3	サイド	上下	低温黒色クロムメッキ	L:ガイド及び操作部_真空向けグリース(YVAC2)	25	15	ピッチ 5.0／ヨー 5.0／ロール 5.0	ピッチ 0.84／ヨー 0.56／ロール 0.56	80	32	0.55	六角穴付ボルト M3-6 4本	10	1個
～±10.0	～±10.0	30.1～	26～40	26～40	40	40	49	±6.5	±6.5	3	サイド	上下左右	低温黒色クロムメッキ	無記号:ガイド(AFF)/操作部(標準グリース)	25	15	ピッチ 5.0／ヨー 5.0／ロール 5.0	ピッチ 0.84／ヨー 0.56／ロール 0.56	80	32	0.55	六角穴付ボルト M3-6 4本	10	1個
～±10.0	～±10.0	30.1～	26～40	26～40	40	40	49	±6.5	±6.5	3	サイド	上下左右	低温黒色クロムメッキ	J:ガイド及び操作部_クリーングリース(AFF)	25	15	ピッチ 5.0／ヨー 5.0／ロール 5.0	ピッチ 0.84／ヨー 0.56／ロール 0.56	80	32	0.55	六角穴付ボルト M3-6 4本	10	1個
～±10.0	～±10.0	30.1～	26～40	26～40	40	40	49	±6.5	±6.5	3	サイド	上下左右	低温黒色クロムメッキ	L:ガイド及び操作部_真空向けグリース(YVAC2)	25	15	ピッチ 5.0／ヨー 5.0／ロール 5.0	ピッチ 0.84／ヨー 0.56／ロール 0.56	80	32	0.55	六角穴付ボルト M3-6 4本	10	1個
～±10.0	～±10.0	30.1～	41～60	41～60	60	60	49	±6.5	±6.5	3	センタ	標準	低温黒色クロムメッキ	無記号:ガイド(AFF)/操作部(標準グリース)	30	25	ピッチ 10.0／ヨー 9.0／ロール 9.0	ピッチ 0.16／ヨー 0.13／ロール 0.13	80	32	0.98	六角穴付ボルト M4-6 4本	10	1個
～±10.0	～±10.0	30.1～	41～60	41～60	60	60	49	±6.5	±6.5	3	センタ	標準	低温黒色クロムメッキ	J:ガイド及び操作部_クリーングリース(AFF)	30	25	ピッチ 10.0／ヨー 9.0／ロール 9.0	ピッチ 0.16／ヨー 0.13／ロール 0.13	80	32	0.98	六角穴付ボルト M4-6 4本	10	1個
～±10.0	～±10.0	30.1～	41～60	41～60	60	60	49	±6.5	±6.5	3	センタ	標準	低温黒色クロムメッキ	L:ガイド及び操作部_真空向けグリース(YVAC2)	30	25	ピッチ 10.0／ヨー 9.0／ロール 9.0	ピッチ 0.16／ヨー 0.13／ロール 0.13	80	32	0.98	六角穴付ボルト M4-6 4本	10	1個
～±10.0	～±10.0	30.1～	41～60	41～60	60	60	49	±6.5	±6.5	3	センタ	左右	低温黒色クロムメッキ	無記号:ガイド(AFF)/操作部(標準グリース)	30	25	ピッチ 10.0／ヨー 9.0／ロール 9.0	ピッチ 0.16／ヨー 0.13／ロール 0.13	80	32	0.98	六角穴付ボルト M4-6 4本	10	1個
～±10.0	～±10.0	30.1～	41～60	41～60	60	60	49	±6.5	±6.5	3	センタ	左右	低温黒色クロムメッキ	J:ガイド及び操作部_クリーングリース(AFF)	30	25	ピッチ 10.0／ヨー 9.0／ロール 9.0	ピッチ 0.16／ヨー 0.13／ロール 0.13	80	32	0.98	六角穴付ボルト M4-6 4本	10	1個
～±10.0	～±10.0	30.1～	41～60	41～60	60	60	49	±6.5	±6.5	3	センタ	左右	低温黒色クロムメッキ	L:ガイド及び操作部_真空向けグリース(YVAC2)	30	25	ピッチ 10.0／ヨー 9.0／ロール 9.0	ピッチ 0.16／ヨー 0.13／ロール 0.13	80	32	0.98	六角穴付ボルト M4-6 4本	10	1個
～±10.0	～±10.0	30.1～	41～60	41～60	60	60	49	±6.5	±6.5	3	サイド	上下	低温黒色クロムメッキ	無記号:ガイド(AFF)/操作部(標準グリース)	30	25	ピッチ 10.0／ヨー 9.0／ロール 9.0	ピッチ 0.16／ヨー 0.13／ロール 0.13	80	32	0.98	六角穴付ボルト M4-6 4本	10	1個
～±10.0	～±10.0	30.1～	41～60	41～60	60	60	49	±6.5	±6.5	3	サイド	上下	低温黒色クロムメッキ	J:ガイド及び操作部_クリーングリース(AFF)	30	25	ピッチ 10.0／ヨー 9.0／ロール 9.0	ピッチ 0.16／ヨー 0.13／ロール 0.13	80	32	0.98	六角穴付ボルト M4-6 4本	10	1個
～±10.0	～±10.0	30.1～	41～60	41～60	60	60	49	±6.5	±6.5	3	サイド	上下	低温黒色クロムメッキ	L:ガイド及び操作部_真空向けグリース(YVAC2)	30	25	ピッチ 10.0／ヨー 9.0／ロール 9.0	ピッチ 0.16／ヨー 0.13／ロール 0.13	80	32	0.98	六角穴付ボルト M4-6 4本	10	1個
～±10.0	～±10.0	30.1～	41～60	41～60	60	60	49	±6.5	±6.5	3	サイド	上下左右	低温黒色クロムメッキ	無記号:ガイド(AFF)/操作部(標準グリース)	30	25	ピッチ 10.0／ヨー 9.0／ロール 9.0	ピッチ 0.16／ヨー 0.13／ロール 0.13	80	32	0.98	六角穴付ボルト M4-6 4本	10	1個
～±10.0	～±10.0	30.1～	41～60	41～60	60	60	49	±6.5	±6.5	3	サイド	上下左右	低温黒色クロムメッキ	J:ガイド及び操作部_クリーングリース(AFF)	30	25	ピッチ 10.0／ヨー 9.0／ロール 9.0	ピッチ 0.16／ヨー 0.13／ロール 0.13	80	32	0.98	六角穴付ボルト M4-6 4本	10	1個
～±10.0	～±10.0	30.1～	41～60	41～60	60	60	49	±6.5	±6.5	3	サイド	上下左右	低温黒色クロムメッキ	L:ガイド及び操作部_真空向けグリース(YVAC2)	30	25	ピッチ 10.0／ヨー 9.0／ロール 9.0	ピッチ 0.16／ヨー 0.13／ロール 0.13	80	32	0.98	六角穴付ボルト M4-6 4本	10	1個
±10.1～30.0	±10.1～30.0	30.1～	61～	61～	80	80	49	±12.5	±12.5	3	センタ	標準	低温黒色クロムメッキ	無記号:ガイド(AFF)/操作部(標準グリース)	30	25	ピッチ 18.2／ヨー 17.7／ロール 17.7	ピッチ 0.08／ヨー 0.06／ロール 0.06	90	38	2.1	六角穴付ボルト M4-6 4本	10	1個
±10.1～30.0	±10.1～30.0	30.1～	61～	61～	80	80	49	±12.5	±12.5	3	センタ	標準	低温黒色クロムメッキ	J:ガイド及び操作部_クリーングリース(AFF)	30	25	ピッチ 18.2／ヨー 17.7／ロール 17.7	ピッチ 0.08／ヨー 0.06／ロール 0.06	90	38	2.1	六角穴付ボルト M4-6 4本	10	1個
±10.1～30.0	±10.1～30.0	30.1～	61～	61～	80	80	49	±12.5	±12.5	3	センタ	標準	低温黒色クロムメッキ	L:ガイド及び操作部_真空向けグリース(YVAC2)	30	25	ピッチ 18.2／ヨー 17.7／ロール 17.7	ピッチ 0.08／ヨー 0.06／ロール 0.06	90	38	2.1	六角穴付ボルト M4-6 4本	10	1個
±10.1～30.0	±10.1～30.0	30.1～	61～	61～	80	80	49	±12.5	±12.5	3	センタ	左右	低温黒色クロムメッキ	無記号:ガイド(AFF)/操作部(標準グリース)	30	25	ピッチ 18.2／ヨー 17.7／ロール 17.7	ピッチ 0.08／ヨー 0.06／ロール 0.06	90	38	2.1	六角穴付ボルト M4-6 4本	10	1個
±10.1～30.0	±10.1～30.0	30.1～	61～	61～	80	80	49	±12.5	±12.5	3	センタ	左右	低温黒色クロムメッキ	J:ガイド及び操作部_クリーングリース(AFF)	30	25	ピッチ 18.2／ヨー 17.7／ロール 17.7	ピッチ 0.08／ヨー 0.06／ロール 0.06	90	38	2.1	六角穴付ボルト M4-6 4本	10	1個
±10.1～30.0	±10.1～30.0	30.1～	61～	61～	80	80	49	±12.5	±12.5	3	センタ	左右	低温黒色クロムメッキ	L:ガイド及び操作部_真空向けグリース(YVAC2)	30	25	ピッチ 18.2／ヨー 17.7／ロール 17.7	ピッチ 0.08／ヨー 0.06／ロール 0.06	90	38	2.1	六角穴付ボルト M4-6 4本	10	1個
±10.1～30.0	±10.1～30.0	30.1～	61～	61～	80	80	49	±12.5	±12.5	3	サイド	上下	低温黒色クロムメッキ	無記号:ガイド(AFF)/操作部(標準グリース)	30	25	ピッチ 18.2／ヨー 17.7／ロール 17.7	ピッチ 0.08／ヨー 0.06／ロール 0.06	90	38	2.1	六角穴付ボルト M4-6 4本	10	1個
±10.1～30.0	±10.1～30.0	30.1～	61～	61～	80	80	49	±12.5	±12.5	3	サイド	上下	低温黒色クロムメッキ	J:ガイド及び操作部_クリーングリース(AFF)	30	25	ピッチ 18.2／ヨー 17.7／ロール 17.7	ピッチ 0.08／ヨー 0.06／ロール 0.06	90	38	2.1	六角穴付ボルト M4-6 4本	10	1個
±10.1～30.0	±10.1～30.0	30.1～	61～	61～	80	80	49	±12.5	±12.5	3	サイド	上下	低温黒色クロムメッキ	L:ガイド及び操作部_真空向けグリース(YVAC2)	30	25	ピッチ 18.2／ヨー 17.7／ロール 17.7	ピッチ 0.08／ヨー 0.06／ロール 0.06	90	38	2.1	六角穴付ボルト M4-6 4本	10	1個
±10.1～30.0	±10.1～30.0	30.1～	61～	61～	80	80	49	±12.5	±12.5	3	サイド	上下左右	低温黒色クロムメッキ	無記号:ガイド(AFF)/操作部(標準グリース)	30	25	ピッチ 18.2／ヨー 17.7／ロール 17.7	ピッチ 0.08／ヨー 0.06／ロール 0.06	90	38	2.1	六角穴付ボルト M4-6 4本	10	1個
±10.1～30.0	±10.1～30.0	30.1～	61～	61～	80	80	49	±12.5	±12.5	3	サイド	上下左右	低温黒色クロムメッキ	J:ガイド及び操作部_クリーングリース(AFF)	30	25	ピッチ 18.2／ヨー 17.7／ロール 17.7	ピッチ 0.08／ヨー 0.06／ロール 0.06	90	38	2.1	六角穴付ボルト M4-6 4本	10	1個
±10.1～30.0	±10.1～30.0	30.1～	61～	61～	80	80	49	±12.5	±12.5	3	サイド	上下左右	低温黒色クロムメッキ	L:ガイド及び操作部_真空向けグリース(YVAC2)	30	25	ピッチ 18.2／ヨー 17.7／ロール 17.7	ピッチ 0.08／ヨー 0.06／ロール 0.06	90	38	2.1	六角穴付ボルト M4-6 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	センタ	標準	無電解ニッケルメッキ	無記号:ガイド(AFF)/操作部(標準グリース)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	センタ	標準	無電解ニッケルメッキ	J:ガイド及び操作部_クリーングリース(AFF)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	センタ	標準	無電解ニッケルメッキ	L:ガイド及び操作部_真空向けグリース(YVAC2)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	センタ	左右	無電解ニッケルメッキ	無記号:ガイド(AFF)/操作部(標準グリース)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	センタ	左右	無電解ニッケルメッキ	J:ガイド及び操作部_クリーングリース(AFF)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	センタ	左右	無電解ニッケルメッキ	L:ガイド及び操作部_真空向けグリース(YVAC2)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	サイド	上下	無電解ニッケルメッキ	無記号:ガイド(AFF)/操作部(標準グリース)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	サイド	上下	無電解ニッケルメッキ	J:ガイド及び操作部_クリーングリース(AFF)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	サイド	上下	無電解ニッケルメッキ	L:ガイド及び操作部_真空向けグリース(YVAC2)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	サイド	上下左右	無電解ニッケルメッキ	無記号:ガイド(AFF)/操作部(標準グリース)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	サイド	上下左右	無電解ニッケルメッキ	J:ガイド及び操作部_クリーングリース(AFF)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個
～±10.0	～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	±3.2	3	サイド	上下左右	無電解ニッケルメッキ	L:ガイド及び操作部_真空向けグリース(YVAC2)	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.8／ヨー 2.2／ロール 2.2	80	25	0.3	六角穴付ボルト M2-4 4本	10	1個

通常単価(税別) (税込単価)	通常出荷日

47,300円 ( 52,030円 )	お見積り
50,740円 ( 55,814円 )	お見積り
67,940円 ( 74,734円 )	お見積り
47,300円 ( 52,030円 )	お見積り
50,740円 ( 55,814円 )	お見積り
67,940円 ( 74,734円 )	お見積り
47,300円 ( 52,030円 )	お見積り
50,740円 ( 55,814円 )	お見積り
67,940円 ( 74,734円 )	お見積り
47,300円 ( 52,030円 )	お見積り
50,740円 ( 55,814円 )	お見積り
67,940円 ( 74,734円 )	お見積り
48,160円 ( 52,976円 )	お見積り
51,600円 ( 56,760円 )	お見積り
68,800円 ( 75,680円 )	お見積り
48,160円 ( 52,976円 )	お見積り
51,600円 ( 56,760円 )	お見積り
68,800円 ( 75,680円 )	お見積り
48,160円 ( 52,976円 )	お見積り
51,600円 ( 56,760円 )	お見積り
68,800円 ( 75,680円 )	お見積り
48,160円 ( 52,976円 )	お見積り
51,600円 ( 56,760円 )	お見積り
68,800円 ( 75,680円 )	お見積り
52,460円 ( 57,706円 )	お見積り
55,900円 ( 61,490円 )	お見積り
73,100円 ( 80,410円 )	お見積り
52,460円 ( 57,706円 )	お見積り
55,900円 ( 61,490円 )	お見積り
73,100円 ( 80,410円 )	お見積り
47,214円 ( 51,935円 )	お見積り
55,900円 ( 61,490円 )	お見積り
73,100円 ( 80,410円 )	お見積り
52,460円 ( 57,706円 )	お見積り
55,900円 ( 61,490円 )	お見積り
73,100円 ( 80,410円 )	お見積り
71,380円 ( 78,518円 )	お見積り
74,820円 ( 82,302円 )	お見積り
92,020円 ( 101,222円 )	お見積り
71,380円 ( 78,518円 )	お見積り
74,820円 ( 82,302円 )	お見積り
92,020円 ( 101,222円 )	お見積り
71,380円 ( 78,518円 )	お見積り
74,820円 ( 82,302円 )	お見積り
92,020円 ( 101,222円 )	お見積り
71,380円 ( 78,518円 )	お見積り
74,820円 ( 82,302円 )	お見積り
92,020円 ( 101,222円 )	お見積り
41,280円 ( 45,408円 )	お見積り
44,720円 ( 49,192円 )	お見積り
61,920円 ( 68,112円 )	お見積り
41,280円 ( 45,408円 )	お見積り
44,720円 ( 49,192円 )	お見積り
61,920円 ( 68,112円 )	お見積り
41,280円 ( 45,408円 )	お見積り
44,720円 ( 49,192円 )	お見積り
61,920円 ( 68,112円 )	お見積り
41,280円 ( 45,408円 )	お見積り
44,720円 ( 49,192円 )	お見積り
61,920円 ( 68,112円 )	お見積り

基本情報

基本情報

「高剛性×高精度」を実現したリニアボールガイドステージ（XZ軸）です。【特長】・ガイドと本体が一体の薄型構造。
・本体材質をステンレスに、ガイド部にゴシックアーク溝を採用し高剛性・高精度を実現。
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

駿河精機
薄型リニアボールガイド SSステージ(BSS23)
XY軸一体構造のステージです。XY軸組合せに比べ、厚さが14mm低減されます。
駿河精機
回転ステージクロスローラベアリングタイプステンレス仕様（BS43）
粗動360°回転と微動（マイクロメータヘッド）が可能な、クロスローラベアリングを用いたステージです。ステンレス仕様となっており、材質面で剛性が向上しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

リニアボールガイド SSステージ（BSS66/BSB66）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q天地逆転（逆さ）で取り付けた場合の耐荷重について教えてください。

荷重ポイントがステージ上面（中心）の真下にあれば使用することは可能です。水平置き耐荷重の30％以下になります。

この商品を見た人は、こんな商品も見ています

	今見ている商品リニアボールガイド SSステージ（BSS66/BSB66）	アリ式ステージ送りねじ（B08/BDBUS）	水平面クロスローラガイドステージ（B63）	【高精度】ＸＺ軸　送りねじ式　正方形	クロスローラガイドステージ（B61）	DT XZ軸ステージ（手動ステージ）
メーカー	駿河精機	駿河精機	駿河精機	ミスミ	駿河精機	中央精機
通常価格	41,280円-	22,790円 -	57,620円 -	31,330円 -	45,580円 -	29,840円 -
通常出荷日	お見積り	在庫品1日目〜	在庫品1日目〜	98日目	在庫品1日目〜	在庫品1日目〜
Z軸ステージ面	垂直	垂直	水平	垂直	垂直	垂直
送り方式	マイクロメータヘッド	送りねじ	マイクロメータヘッド	送りねじ	マイクロメータヘッド	ラック&ピニオン
移動ガイド	リニアボール	アリ溝	クロスローラ	アリ溝	クロスローラ	アリ溝
テーブル材質	ステンレス	黄銅	アルミニウム	低カドミ真鍮	アルミニウム	アルミ合金
透過穴(テーブルセンタ穴)	なし	なし	なし	なし	なし	-
