駿河精機

リニアボールガイド SSステージ無電解ニッケルメッキ(BSS26)

Name: リニアボールガイド SSステージ 無電解ニッケルメッキ(BSS26)
Brand: 駿河精機
SKU: 221000020333
Rating: 5 (1 reviews)

サイド押し仕様│BSS26-40C(ステージ面サイズ40×40mm／送りツマミ位置：サイド／送り方式：マイクロメータ)

送りねじ本体直結仕様│BSS26-40CEZ(ステージ面サイズ40×40mm／送りツマミ位置：サイド／送り方式：送りねじ_本体直結仕様)

操作側クランプ×マイクロメータ仕様│BSS26-60C7(ステージ面サイズ60×60mm／送りツマミ位置：サイド／送り方式：マイクロメータ／クランプ：操作側)

BSS26-50C(ステージ面サイズ50×50mm／送りツマミ位置：サイド／送り方式：マイクロメータ)

BSS26-60C(ステージ面サイズ60×60mm／送りツマミ位置：サイド／送り方式：マイクロメータ)

操作側クランプ×送りねじ仕様│BSS26-60C17(ステージ面サイズ60×60mm／送りツマミ位置：サイド／送り方式：送りねじ／クランプ：操作側)

BSS26-60CEZ(ステージ面サイズ60×60mm／送りツマミ位置：サイド／送り方式：送りねじ_本体直結仕様)

BSS26-80C(ステージ面サイズ80×80mm／送りツマミ位置：サイド／送り方式：マイクロメータ)

カタログ |

通常単価(税別): 30,960円～132,440円

税込単価: 34,056円～145,684円

通常出荷日：3日目～11日目

「高剛性×高精度」を実現したリニアボールガイドステージ（XY軸）です。【特長】・本体材質をステンレスに...

詳細を確認

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。

よく一緒に見られています

駿河精機

薄型リニアボールガイド SSステージ(BSS23)

通常価格(税別)： 31,390円 (税込価格：34,529円)

通常出荷日：3 日目～

よく一緒に見られています

駿河精機

クロスローラガイドステージ（B21）

通常価格(税別)： 34,400円 (税込価格：37,840円)

通常出荷日：在庫品1日目

未確定：候補が740型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

BSS26-25タイプ

BSS26-40/50タイプ

BSS26-60/70タイプ

BSS26-80/100タイプ

製品仕様

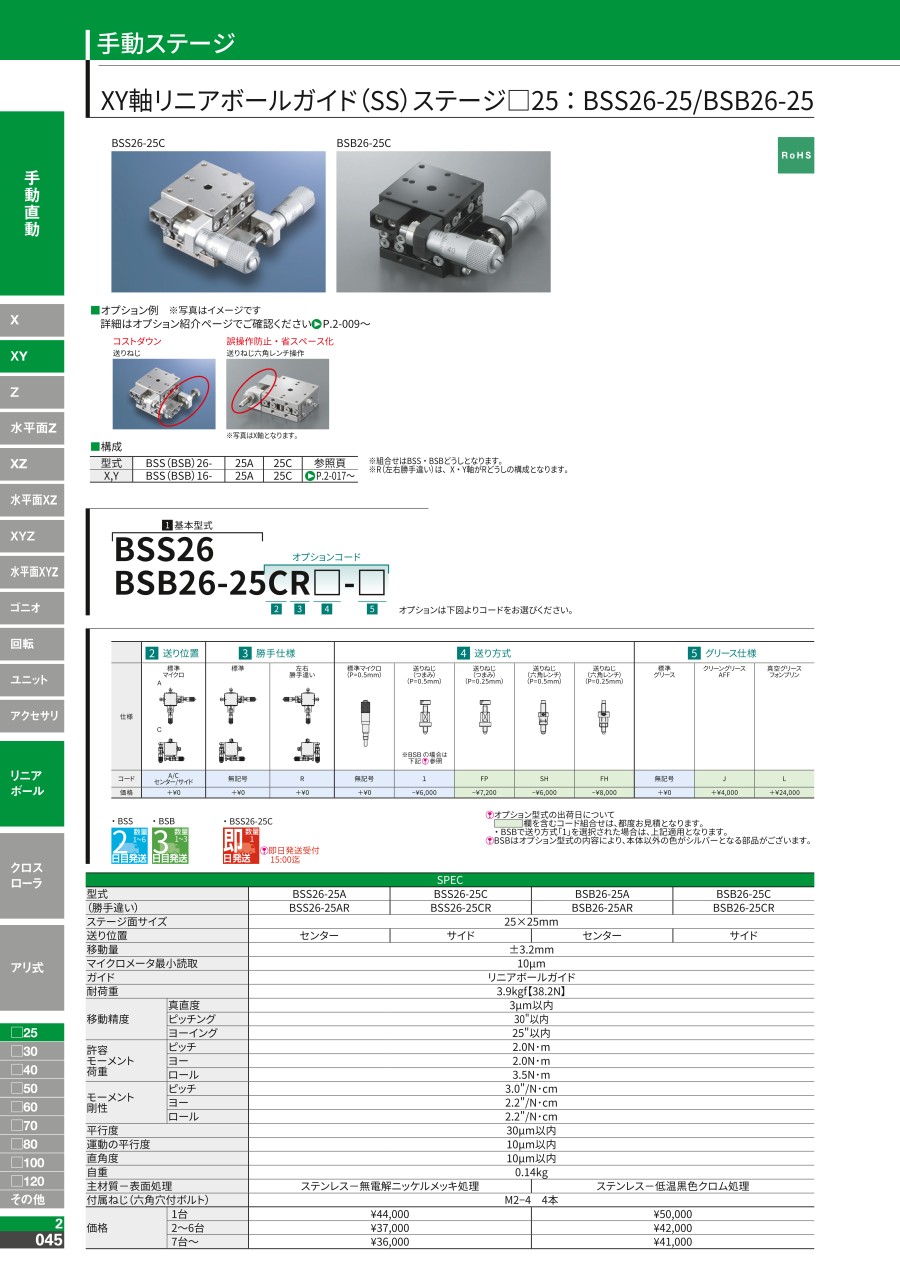

BSS26-25タイプ

型番		BSS26-25A	BSS26-25C
（勝手違い）		BSS26-25AR	BSS26-25CR
ステージ面サイズ		25×25mm
送り位置		センター	サイド
移動量		±3.2mm
マイクロメータ最小読取		10μm
ガイド		リニアボールガイド
耐荷重		3.9kgf【38.2N】
移動精度	真直度	3μm以内
	ピッチング	30"以内
	ヨーイング	25"以内
許容モーメント荷重	ピッチ	2.0N・m
	ヨー	2.0N・m
	ロール	3.5N・m
モーメント剛性	ピッチ	3.0"/N・cm
	ヨー	2.2"/N・cm
	ロール	2.2"/N・cm
平行度		30μm以内
運動の平行度		10μm以内
直角度		10μm以内
自重		0.14kg
主材質-表面処理		ステンレス-無電解ニッケルメッキ処理
付属ねじ（六角穴付ボルト）		M2-4 4本

BSS26-40/50タイプ

型番		BSS26-40A	BSS26-40C	BSS26-50A	BSS26-50C
（勝手違い）		BSS26-40AR	BSS26-40CR	BSS26-50AR	BSS26-50CR
ステージ面サイズ		40×40mm		50×50mm
送り位置		センター	サイド	センター	サイド
移動量		±6.5mm
マイクロメータ最小読取		10μm
ガイド		リニアボールガイド
耐荷重		9.7kgf【95.1N】		14.7kgf【144.1N】
移動精度	真直度	1μm以内
	ピッチング	25"以内
	ヨーイング	15"以内
許容モーメント荷重	ピッチ	5.0N・m		6.0N・m
	ヨー	5.0N・m		6.8N・m
	ロール	5.0N・m		6.0N・m
モーメント剛性	ピッチ	0.63"/N・cm		0.24"/N・cm
	ヨー	0.70"/N・cm		0.28"/N・cm
	ロール	0.63"/N・cm		0.24"/N・cm
平行度		30μm以内
運動の平行度		12μm以内
直角度		10μm以内
自重		0.46kg		0.56kg
主材質-表面処理		ステンレス-無電解ニッケルメッキ処理
付属ねじ（六角穴付ボルト）		M3-6 4本

BSS26-60/70タイプ

型番		BSS26-60A	BSS26-60C	BSS26-70A	BSS26-70C
（勝手違い）		BSS26-60AR	BSS26-60CR	BSS26-70AR	BSS26-70CR
ステージ面サイズ		60×60mm		70×70mm
送り位置		センター	サイド	センター	サイド
移動量		±6.5mm
マイクロメータ最小読取		10μm
ガイド		リニアボールガイド
耐荷重		19.6kgf【192.1N】		22.4kgf【219.5N】
移動精度	真直度	1μm以内
	ピッチング	25"以内
	ヨーイング	15"以内
許容モーメント荷重	ピッチ	9.0N・m		12.9N・m
	ヨー	10.0N・m		13.8N・m
	ロール	9.0N・m		12.9N・m
モーメント剛性	ピッチ	0.13"/N・cm		0.09"/N・cm
	ヨー	0.16"/N・cm		0.10"/N・cm
	ロール	0.13"/N・cm		0.09"/N・cm
平行度		30μm以内
運動の平行度		12μm以内
直角度		10μm以内
自重		0.8kg		1.16kg
主材質-表面処理		ステンレス-無電解ニッケルメッキ処理
付属ねじ（六角穴付ボルト）		M4-6 4本

BSS26-80/100タイプ

型番		BSS26-80A	BSS26-80C	BSS26-100A	BSS26-100C
（勝手違い）		BSS26-80AR	BSS26-80CR	BSS26-100AR	BSS26-100CR
ステージ面サイズ		80×80mm		100×100mm
送り位置		センター	サイド	センター	サイド
移動量		±12.5mm
マイクロメータ最小読取		10μm
ガイド		リニアボールガイド
耐荷重		26.1kgf【255.8N】		33.6kgf【329.3N】
移動精度	真直度	3μm以内
	ピッチング	25"以内
	ヨーイング	15"以内
許容モーメント荷重	ピッチ	17.7N・m		30.7N・m
	ヨー	18.2N・m		31.8N・m
	ロール	17.7N・m		30.7N・m
モーメント剛性	ピッチ	0.06"/N・cm		0.03"/N・cm
	ヨー	0.08"/N・cm		0.04"/N・cm
	ロール	0.06"/N・cm		0.03"/N・cm
平行度		40μm以内
運動の平行度		15μm以内
直角度		10μm以内
自重		1.8kg		2.66kg
主材質-表面処理		ステンレス-無電解ニッケルメッキ処理
付属ねじ（六角穴付ボルト）		M4-6 4本

選定サポート情報

BSS26-25タイプ注文例

※上記以外の型番についての情報はデジタルカタログをご参照ください。

型番リスト

表示件数

...

型番

送り方式

X軸移動量（範囲）

(mm)

Y軸移動量（範囲）

(mm)

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

高さ（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

ストローク(X距離)

(mm)

ストローク(Y距離)

(mm)

テーブルサイズ(厚み) H

(mm)

テーブル真直度

(μm)

テーブル平行度

(μm)

送りツマミ位置

クランプ

勝手違い

グリース仕様

送り方式

(mm)

マイクロ最小読取

(μm)

移動精度（ピッチング）

(")

移動精度（ヨーイング）

(")

許容モーメント荷重

(N･m)

モーメント剛性

("/N･m)

運動の平行度

(μm)

自重

(kg)

付属品

RoHS?

最小発注数量

マイクロメータヘッド	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	左勝手	無記号:ガイド(AFF)/操作部(標準グリース)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	左勝手	無記号:ガイド(AFF)/操作部(標準グリース)	1/TP:送りねじ_つまみ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	左勝手	J:ガイド及び操作部_クリーングリース(AFF)	1/TP:送りねじ_つまみ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	左勝手	L:ガイド及び操作部_真空向けグリース(YVAC2)	1/TP:送りねじ_つまみ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
マイクロメータヘッド	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	左勝手	J:ガイド及び操作部_クリーングリース(AFF)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
マイクロメータヘッド	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	左勝手	L:ガイド及び操作部_真空向けグリース(YVAC2)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	左勝手	無記号:ガイド(AFF)/操作部(標準グリース)	FH:送りねじ_六角レンチ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	左勝手	J:ガイド及び操作部_クリーングリース(AFF)	FH:送りねじ_六角レンチ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	左勝手	L:ガイド及び操作部_真空向けグリース(YVAC2)	FH:送りねじ_六角レンチ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	左勝手	無記号:ガイド(AFF)/操作部(標準グリース)	FP:送りねじ_つまみ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	左勝手	J:ガイド及び操作部_クリーングリース(AFF)	FP:送りねじ_つまみ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	左勝手	L:ガイド及び操作部_真空向けグリース(YVAC2)	FP:送りねじ_つまみ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
マイクロメータヘッド	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	右勝手	無記号:ガイド(AFF)/操作部(標準グリース)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	右勝手	無記号:ガイド(AFF)/操作部(標準グリース)	1/TP:送りねじ_つまみ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	右勝手	J:ガイド及び操作部_クリーングリース(AFF)	1/TP:送りねじ_つまみ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	右勝手	L:ガイド及び操作部_真空向けグリース(YVAC2)	1/TP:送りねじ_つまみ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
マイクロメータヘッド	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	右勝手	J:ガイド及び操作部_クリーングリース(AFF)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
マイクロメータヘッド	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	右勝手	L:ガイド及び操作部_真空向けグリース(YVAC2)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	右勝手	無記号:ガイド(AFF)/操作部(標準グリース)	FH:送りねじ_六角レンチ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	右勝手	J:ガイド及び操作部_クリーングリース(AFF)	FH:送りねじ_六角レンチ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	右勝手	L:ガイド及び操作部_真空向けグリース(YVAC2)	FH:送りねじ_六角レンチ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	右勝手	無記号:ガイド(AFF)/操作部(標準グリース)	FP:送りねじ_つまみ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	右勝手	J:ガイド及び操作部_クリーングリース(AFF)	FP:送りねじ_つまみ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	右勝手	L:ガイド及び操作部_真空向けグリース(YVAC2)	FP:送りねじ_つまみ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	右勝手	無記号:ガイド(AFF)/操作部(標準グリース)	SH:送りねじ_六角レンチ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	右勝手	J:ガイド及び操作部_クリーングリース(AFF)	SH:送りねじ_六角レンチ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	右勝手	L:ガイド及び操作部_真空向けグリース(YVAC2)	SH:送りねじ_六角レンチ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	左勝手	無記号:ガイド(AFF)/操作部(標準グリース)	SH:送りねじ_六角レンチ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	左勝手	J:ガイド及び操作部_クリーングリース(AFF)	SH:送りねじ_六角レンチ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	センタ	標準	左勝手	L:ガイド及び操作部_真空向けグリース(YVAC2)	SH:送りねじ_六角レンチ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
マイクロメータヘッド	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	左勝手	無記号:ガイド(AFF)/操作部(標準グリース)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	左勝手	無記号:ガイド(AFF)/操作部(標準グリース)	1/TP:送りねじ_つまみ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	左勝手	J:ガイド及び操作部_クリーングリース(AFF)	1/TP:送りねじ_つまみ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	左勝手	L:ガイド及び操作部_真空向けグリース(YVAC2)	1/TP:送りねじ_つまみ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
マイクロメータヘッド	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	左勝手	J:ガイド及び操作部_クリーングリース(AFF)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
マイクロメータヘッド	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	左勝手	L:ガイド及び操作部_真空向けグリース(YVAC2)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	左勝手	無記号:ガイド(AFF)/操作部(標準グリース)	FH:送りねじ_六角レンチ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	左勝手	J:ガイド及び操作部_クリーングリース(AFF)	FH:送りねじ_六角レンチ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	左勝手	L:ガイド及び操作部_真空向けグリース(YVAC2)	FH:送りねじ_六角レンチ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	左勝手	無記号:ガイド(AFF)/操作部(標準グリース)	FP:送りねじ_つまみ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	左勝手	J:ガイド及び操作部_クリーングリース(AFF)	FP:送りねじ_つまみ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	左勝手	L:ガイド及び操作部_真空向けグリース(YVAC2)	FP:送りねじ_つまみ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
マイクロメータヘッド	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	右勝手	無記号:ガイド(AFF)/操作部(標準グリース)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	右勝手	無記号:ガイド(AFF)/操作部(標準グリース)	1/TP:送りねじ_つまみ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	右勝手	J:ガイド及び操作部_クリーングリース(AFF)	1/TP:送りねじ_つまみ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	右勝手	L:ガイド及び操作部_真空向けグリース(YVAC2)	1/TP:送りねじ_つまみ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
マイクロメータヘッド	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	右勝手	J:ガイド及び操作部_クリーングリース(AFF)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
マイクロメータヘッド	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	右勝手	L:ガイド及び操作部_真空向けグリース(YVAC2)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	右勝手	無記号:ガイド(AFF)/操作部(標準グリース)	FH:送りねじ_六角レンチ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	右勝手	J:ガイド及び操作部_クリーングリース(AFF)	FH:送りねじ_六角レンチ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	右勝手	L:ガイド及び操作部_真空向けグリース(YVAC2)	FH:送りねじ_六角レンチ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	右勝手	無記号:ガイド(AFF)/操作部(標準グリース)	FP:送りねじ_つまみ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	右勝手	J:ガイド及び操作部_クリーングリース(AFF)	FP:送りねじ_つまみ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	右勝手	L:ガイド及び操作部_真空向けグリース(YVAC2)	FP:送りねじ_つまみ(P=0.25mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	右勝手	無記号:ガイド(AFF)/操作部(標準グリース)	SH:送りねじ_六角レンチ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	右勝手	J:ガイド及び操作部_クリーングリース(AFF)	SH:送りねじ_六角レンチ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	右勝手	L:ガイド及び操作部_真空向けグリース(YVAC2)	SH:送りねじ_六角レンチ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	左勝手	無記号:ガイド(AFF)/操作部(標準グリース)	SH:送りねじ_六角レンチ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	左勝手	J:ガイド及び操作部_クリーングリース(AFF)	SH:送りねじ_六角レンチ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個
送りねじ	～±10.0	～±10.0	30.1～50.0	～25	～25	20.1～25.0	25	25	38.2	±3.2	±3.2	24	3	30	サイド	標準	左勝手	L:ガイド及び操作部_真空向けグリース(YVAC2)	SH:送りねじ_六角レンチ(P=0.5mm)	-	30	25	ピッチ 2.0／ヨー 2.0／ロール 3.5	ピッチ 3.0／ヨー 2.2／ロール 2.2	10	0.14	六角穴付ボルト M2-4 4本	10	1個

通常単価(税別) (税込単価)	通常出荷日

37,840円 ( 41,624円 )	3日目
32,680円 ( 35,948円 )	3日目
36,120円 ( 39,732円 )	5日目
53,320円 ( 58,652円 )	5日目
41,280円 ( 45,408円 )	4日目
58,480円 ( 64,328円 )	4日目
30,960円 ( 34,056円 )	4日目
34,400円 ( 37,840円 )	4日目
51,600円 ( 56,760円 )	4日目
31,648円 ( 34,813円 )	11日目
35,088円 ( 38,597円 )	11日目
52,288円 ( 57,517円 )	11日目
37,840円 ( 41,624円 )	3日目
32,680円 ( 35,948円 )	3日目
36,120円 ( 39,732円 )	5日目
53,320円 ( 58,652円 )	5日目
41,280円 ( 45,408円 )	4日目
58,480円 ( 64,328円 )	4日目
30,960円 ( 34,056円 )	4日目
34,400円 ( 37,840円 )	4日目
51,600円 ( 56,760円 )	4日目
31,648円 ( 34,813円 )	11日目
35,088円 ( 38,597円 )	11日目
52,288円 ( 57,517円 )	11日目
32,680円 ( 35,948円 )	4日目
36,120円 ( 39,732円 )	4日目
53,320円 ( 58,652円 )	4日目
32,680円 ( 35,948円 )	4日目
36,120円 ( 39,732円 )	4日目
53,320円 ( 58,652円 )	4日目
37,840円 ( 41,624円 )	3日目
32,680円 ( 35,948円 )	11日目
36,120円 ( 39,732円 )	11日目
53,320円 ( 58,652円 )	11日目
41,280円 ( 45,408円 )	4日目
58,480円 ( 64,328円 )	4日目
30,960円 ( 34,056円 )	4日目
34,400円 ( 37,840円 )	4日目
51,600円 ( 56,760円 )	4日目
31,648円 ( 34,813円 )	11日目
35,088円 ( 38,597円 )	11日目
52,288円 ( 57,517円 )	11日目
37,840円 ( 41,624円 )	3日目
32,680円 ( 35,948円 )	3日目
36,120円 ( 39,732円 )	5日目
53,320円 ( 58,652円 )	5日目
41,280円 ( 45,408円 )	4日目
58,480円 ( 64,328円 )	4日目
30,960円 ( 34,056円 )	4日目
34,400円 ( 37,840円 )	4日目
51,600円 ( 56,760円 )	4日目
31,648円 ( 34,813円 )	11日目
35,088円 ( 38,597円 )	11日目
52,288円 ( 57,517円 )	11日目
32,680円 ( 35,948円 )	4日目
36,120円 ( 39,732円 )	4日目
53,320円 ( 58,652円 )	4日目
32,680円 ( 35,948円 )	4日目
36,120円 ( 39,732円 )	4日目
53,320円 ( 58,652円 )	4日目

...

基本情報

基本情報

「高剛性×高精度」を実現したリニアボールガイドステージ（XY軸）です。【特長】・本体材質をステンレスに、ガイド部にゴシックアーク溝を採用し高剛性・高精度を実現。
・直角度は10μm以内で組付け。
・ステージ面サイズは、25mm・40mm・50mm・60mm・70mm・80mm・100mm角の7サイズご用意。
・送り位置はセンタ・サイド押しより選択可能。
・送り方式も豊富にご用意しています。
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

駿河精機
水平面XYZ軸クロスローラガイドステージ（B76）
クロスローラガイドのXY軸とZ軸を組み合せたタイプです。マイクロメータセンター押し、サイド押しが選択できます。
駿河精機
回転ステージクロスローラベアリングタイプ（B44/B47）
粗動360°回転と微動（マイクロメータヘッド）が可能な、クロスローラベアリングを用いたステージです。すり合わせタイプに比べ、剛性が向上します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

リニアボールガイド SSステージ無電解ニッケルメッキ(BSS26)のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

光学系調整用

満足度：5.02022/05/16

サイズと送り方式が多彩で設計に便利です、強度不足も感じることが無くまた手ごろな価格と短納期で手に入るのでとても使いやすい...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q天地逆転（逆さ）で取り付けた場合の耐荷重について教えてください。

荷重ポイントがステージ上面（中心）の真下にあれば使用することは可能。水平置き耐荷重の30％以下

この商品を見た人は、こんな商品も見ています

	今見ている商品リニアボールガイド SSステージ無電解ニッケルメッキ(BSS26)	リニアボールガイド SSステージ低温黒色クロムメッキ(BSB26)	透過穴型クロスローラガイドステージ（B27）	クロスローラガイドステージ（B21）	高分解能クロスローラガイドステージ(B20)	薄型クロスローラガイドステージ（B23）
メーカー	駿河精機	駿河精機	駿河精機	駿河精機	駿河精機	駿河精機
通常価格	30,960円-	36,120円 -	94,600円 -	34,400円 -	140,180円 -	51,600円 -
通常出荷日	3日目〜	4日目〜	在庫品1日目〜	在庫品1日目〜	4日目	在庫品1日目〜
移動ガイド	リニアボール	リニアボール	クロスローラ	クロスローラ	クロスローラ	クロスローラ
テーブル材質	ステンレス	ステンレス	アルミニウム	アルミニウム	アルミニウム	アルミニウム
透過穴(テーブルセンタ穴)	なし	なし	あり	なし	なし	なし
テーブル表面処理	無電解ニッケルメッキ	低温黒色クロムメッキ	黒アルマイト	黒アルマイト	黒アルマイト	黒アルマイト
直角度(μm)	10	10	10	10	10	10
