駿河精機

クロスローラガイドステージ（B21）

カタログ |

通常単価(税別): 34,400円～115,200円

税込単価: 37,840円～126,720円

通常出荷日：在庫品1日目～11日目一部当日出荷可能

「軽量」「高精度」を実現したクロスローラガイドステージ（XY軸）です。【特長】・主材質はアルミのため軽...

マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。

よく一緒に見られています

通常出荷日：3 日目～

よく一緒に見られています

通常出荷日：4 日目～

未確定：候補が76型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

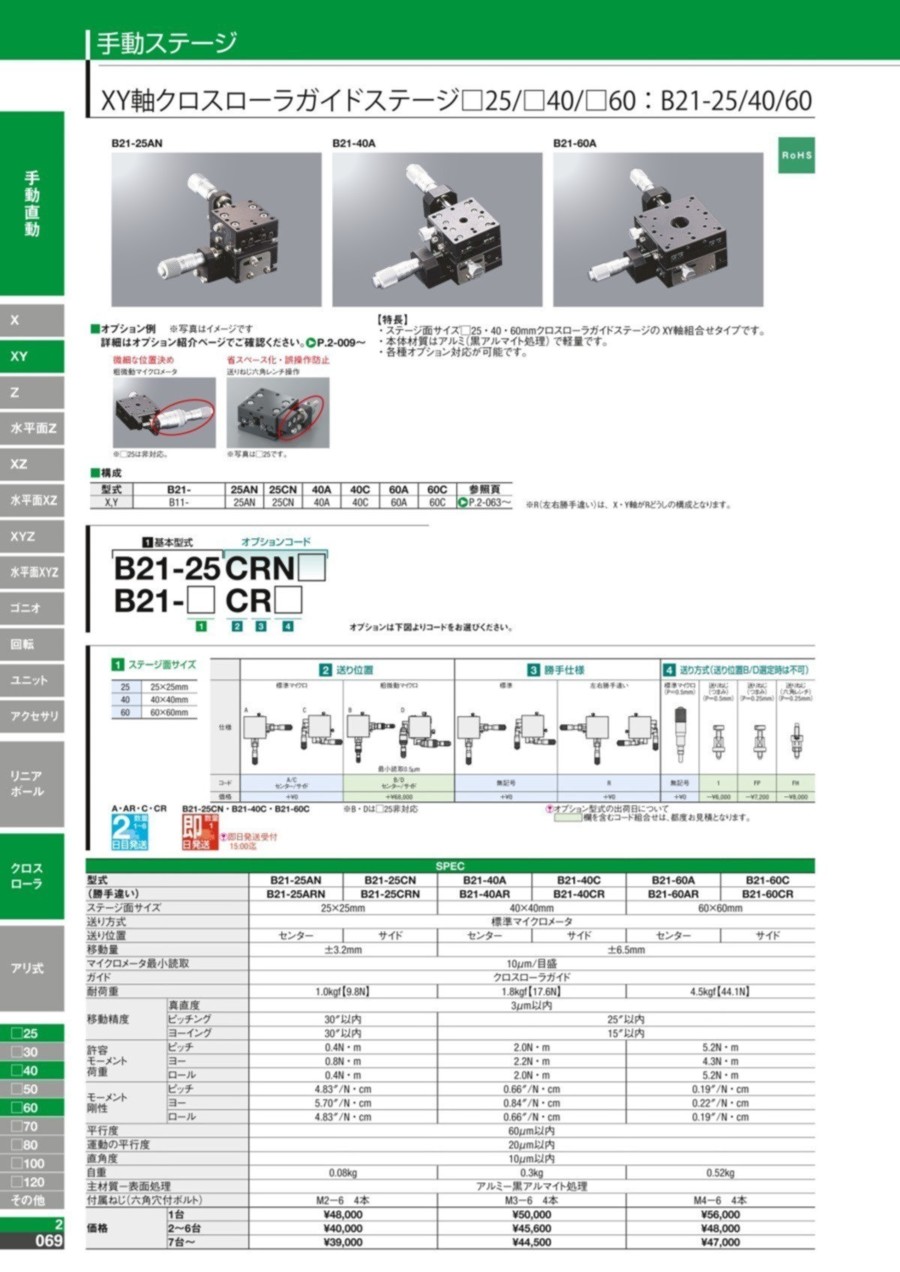

B21-25/40/60タイプ

B21-80/100/120タイプ

製品仕様

B21-25/40/60タイプ

型番		B21-25AN	B21-25CN	B21-40A	B21-40C	B21-60A	B21-60C
（勝手違い）		B21-25ARN	B21-25CRN	B21-40AR	B21-40CR	B21-60AR	B21-60CR
ステージ面サイズ		25×25mm		40×40mm		60×60mm
送り方式		標準マイクロメータ
送り位置		センター	サイド	センター	サイド	センター	サイド
移動量		±3.2mm		±6.5mm
マイクロメータ最小読取		10μm/目盛
ガイド		クロスローラガイド
耐荷重		1.0kgf【9.8N】		1.8kgf【17.6N】		4.5kgf【 44.1N】
移動精度	真直度	3μm以内
	ピッチング	30"以内		25"以内
	ヨーイング	30"以内		15"以内
許容モーメント荷重	ピッチ	0.4N・m		2.0N・m		5.2N・m
	ヨー	0.8N・m		2.2N・m		4.3N・m
	ロール	0.4N・m		2.0N・m		5.2N・m
モーメント剛性	ピッチ	4.83"/N・cm		0.66"/N・cm		0.19"/N・cm
	ヨー	5.70"/N・cm		0.84"/N・cm		0.22"/N・cm
	ロール	4.83"/N・cm		0.66"/N・cm		0.19"/N・cm
平行度		60μm以内
運動の平行度		20μm以内
直角度		10μm以内
自重		0.08kg		0.3kg		0.52kg
主材質-表面処理		アルミ-黒アルマイト処理
付属ねじ（六角穴付ボルト）		M2-6 4本		M3-6 4本		M4-6 4本

B21-80/100/120タイプ

型番		B21-80A	B21-80C	B21-100A	B21-100C	B21-120A	B21-120C
（勝手違い）		B21-80AR	B21-80CR	B21-100AR	B21-100CR	B21-120AR	B21-120CR
ステージ面サイズ		80×80mm		100×100mm		120×120mm
送り方式		標準マイクロメータ
送り位置		センター	サイド	センター	サイド	センター	サイド
移動量		±12.5mm				±25mm
マイクロメータ最小読取		10μm/目盛
ガイド		クロスローラガイド
耐荷重		9.5kgf【93.1N】		14.3kgf【140.1N】		18.4kgf【180.3N】
移動精度	真直度	3μm以内
	ピッチング	25"以内
	ヨーイング	15"以内
許容モーメント荷重	ピッチ	17.3N・m		33.0N・m		57.2N・m
	ヨー	15.1N・m		30.0N・m		44.7N・m
	ロール	17.3N・m		33.0N・m		57.2N・m
モーメント剛性	ピッチ	0.09"/N・cm		0.11"/N・cm		0.04"/N・cm
	ヨー	0.10"/N・cm		0.14"/N・cm		0.04"/N・cm
	ロール	0.09"/N・cm		0.11"/N・cm		0.04"/N・cm
平行度		60μm以内
運動の平行度		20μm以内
直角度		10μm以内
自重		1.0kg		1.4kg		3.2kg
主材質-表面処理		アルミ-黒アルマイト処理
付属ねじ（六角穴付ボルト）		M4-6 4本				M4-10 4本

選定サポート情報

注文例

B21-25/40/60タイプ

B21-80/100/120タイプ

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

送り方式

X軸移動量（範囲）

(mm)

Y軸移動量（範囲）

(mm)

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

高さ（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

ストローク(X距離)

(mm)

ストローク(Y距離)

(mm)

テーブルサイズ(厚み) H

(mm)

送りツマミ位置

勝手違い

送り方式

(mm)

マイクロ最小読取

(μm)

移動精度（ピッチング）

(")

移動精度（ヨーイング）

(")

許容モーメント荷重

(N･m)

モーメント剛性

("/N･m)

自重

(kg)

付属品

RoHS?

最小発注数量

マイクロメータヘッド

～±10.0

5.1～30.0

～25

25.1～30.0

9.8

±3.2

センタ

左勝手

A/C:マイクロメータ(P=0.5mm)

ピッチ 0.4／ヨー 0.8／ロール 0.4

ピッチ 4.83／ヨー 5.70／ロール 4.83

0.08

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

25.1～30.0

9.8

±3.2

センタ

左勝手

1:送りねじ_つまみ(P=0.5mm)

ピッチ 0.4／ヨー 0.8／ロール 0.4

ピッチ 4.83／ヨー 5.70／ロール 4.83

0.08

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

25.1～30.0

9.8

±3.2

センタ

左勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 0.4／ヨー 0.8／ロール 0.4

ピッチ 4.83／ヨー 5.70／ロール 4.83

0.08

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

25.1～30.0

9.8

±3.2

センタ

左勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 0.4／ヨー 0.8／ロール 0.4

ピッチ 4.83／ヨー 5.70／ロール 4.83

0.08

六角穴付ボルト M2-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

～25

25.1～30.0

9.8

±3.2

センタ

右勝手

A/C:マイクロメータ(P=0.5mm)

ピッチ 0.4／ヨー 0.8／ロール 0.4

ピッチ 4.83／ヨー 5.70／ロール 4.83

0.08

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

25.1～30.0

9.8

±3.2

センタ

右勝手

1:送りねじ_つまみ(P=0.5mm)

ピッチ 0.4／ヨー 0.8／ロール 0.4

ピッチ 4.83／ヨー 5.70／ロール 4.83

0.08

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

25.1～30.0

9.8

±3.2

センタ

右勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 0.4／ヨー 0.8／ロール 0.4

ピッチ 4.83／ヨー 5.70／ロール 4.83

0.08

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

25.1～30.0

9.8

±3.2

センタ

右勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 0.4／ヨー 0.8／ロール 0.4

ピッチ 4.83／ヨー 5.70／ロール 4.83

0.08

六角穴付ボルト M2-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

～25

25.1～30.0

9.8

±3.2

サイド

左勝手

A/C:マイクロメータ(P=0.5mm)

ピッチ 0.4／ヨー 0.8／ロール 0.4

ピッチ 4.83／ヨー 5.70／ロール 4.83

0.08

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

25.1～30.0

9.8

±3.2

サイド

左勝手

1:送りねじ_つまみ(P=0.5mm)

ピッチ 0.4／ヨー 0.8／ロール 0.4

ピッチ 4.83／ヨー 5.70／ロール 4.83

0.08

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

25.1～30.0

9.8

±3.2

サイド

左勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 0.4／ヨー 0.8／ロール 0.4

ピッチ 4.83／ヨー 5.70／ロール 4.83

0.08

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

25.1～30.0

9.8

±3.2

サイド

左勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 0.4／ヨー 0.8／ロール 0.4

ピッチ 4.83／ヨー 5.70／ロール 4.83

0.08

六角穴付ボルト M2-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

～25

25.1～30.0

9.8

±3.2

サイド

右勝手

A/C:マイクロメータ(P=0.5mm)

ピッチ 0.4／ヨー 0.8／ロール 0.4

ピッチ 4.83／ヨー 5.70／ロール 4.83

0.08

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

25.1～30.0

9.8

±3.2

サイド

右勝手

1:送りねじ_つまみ(P=0.5mm)

ピッチ 0.4／ヨー 0.8／ロール 0.4

ピッチ 4.83／ヨー 5.70／ロール 4.83

0.08

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

25.1～30.0

9.8

±3.2

サイド

右勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 0.4／ヨー 0.8／ロール 0.4

ピッチ 4.83／ヨー 5.70／ロール 4.83

0.08

六角穴付ボルト M2-6 4本

1個

送りねじ

～±10.0

5.1～30.0

～25

25.1～30.0

9.8

±3.2

サイド

右勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 0.4／ヨー 0.8／ロール 0.4

ピッチ 4.83／ヨー 5.70／ロール 4.83

0.08

六角穴付ボルト M2-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

26～40

35.1～40.0

17.6

±6.5

センタ

左勝手

A/C:マイクロメータ(P=0.5mm)

ピッチ 2.0／ヨー 2.2／ロール 2.0

ピッチ 0.66／ヨー 0.84／ロール 0.66

0.3

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

35.1～40.0

17.6

±6.5

センタ

左勝手

1:送りねじ_つまみ(P=0.5mm)

ピッチ 2.0／ヨー 2.2／ロール 2.0

ピッチ 0.66／ヨー 0.84／ロール 0.66

0.3

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

35.1～40.0

17.6

±6.5

センタ

左勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 2.0／ヨー 2.2／ロール 2.0

ピッチ 0.66／ヨー 0.84／ロール 0.66

0.3

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

35.1～40.0

17.6

±6.5

センタ

左勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 2.0／ヨー 2.2／ロール 2.0

ピッチ 0.66／ヨー 0.84／ロール 0.66

0.3

六角穴付ボルト M3-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

26～40

35.1～40.0

17.6

±6.5

センタ

右勝手

A/C:マイクロメータ(P=0.5mm)

ピッチ 2.0／ヨー 2.2／ロール 2.0

ピッチ 0.66／ヨー 0.84／ロール 0.66

0.3

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

35.1～40.0

17.6

±6.5

センタ

右勝手

1:送りねじ_つまみ(P=0.5mm)

ピッチ 2.0／ヨー 2.2／ロール 2.0

ピッチ 0.66／ヨー 0.84／ロール 0.66

0.3

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

35.1～40.0

17.6

±6.5

センタ

右勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 2.0／ヨー 2.2／ロール 2.0

ピッチ 0.66／ヨー 0.84／ロール 0.66

0.3

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

35.1～40.0

17.6

±6.5

センタ

右勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 2.0／ヨー 2.2／ロール 2.0

ピッチ 0.66／ヨー 0.84／ロール 0.66

0.3

六角穴付ボルト M3-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

26～40

35.1～40.0

17.6

±6.5

センタ

左勝手

B/D:粗微動マイクロメータ(P=0.5mm)

0.5

ピッチ 2.0／ヨー 2.2／ロール 2.0

ピッチ 0.66／ヨー 0.84／ロール 0.66

0.3

六角穴付ボルト M3-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

26～40

35.1～40.0

17.6

±6.5

センタ

右勝手

B/D:粗微動マイクロメータ(P=0.5mm)

0.5

ピッチ 2.0／ヨー 2.2／ロール 2.0

ピッチ 0.66／ヨー 0.84／ロール 0.66

0.3

六角穴付ボルト M3-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

26～40

35.1～40.0

17.6

±6.5

サイド

左勝手

A/C:マイクロメータ(P=0.5mm)

ピッチ 2.0／ヨー 2.2／ロール 2.0

ピッチ 0.66／ヨー 0.84／ロール 0.66

0.3

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

35.1～40.0

17.6

±6.5

サイド

左勝手

1:送りねじ_つまみ(P=0.5mm)

ピッチ 2.0／ヨー 2.2／ロール 2.0

ピッチ 0.66／ヨー 0.84／ロール 0.66

0.3

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

35.1～40.0

17.6

±6.5

サイド

左勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 2.0／ヨー 2.2／ロール 2.0

ピッチ 0.66／ヨー 0.84／ロール 0.66

0.3

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

35.1～40.0

17.6

±6.5

サイド

左勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 2.0／ヨー 2.2／ロール 2.0

ピッチ 0.66／ヨー 0.84／ロール 0.66

0.3

六角穴付ボルト M3-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

26～40

35.1～40.0

17.6

±6.5

サイド

右勝手

A/C:マイクロメータ(P=0.5mm)

ピッチ 2.0／ヨー 2.2／ロール 2.0

ピッチ 0.66／ヨー 0.84／ロール 0.66

0.3

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

35.1～40.0

17.6

±6.5

サイド

右勝手

1:送りねじ_つまみ(P=0.5mm)

ピッチ 2.0／ヨー 2.2／ロール 2.0

ピッチ 0.66／ヨー 0.84／ロール 0.66

0.3

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

35.1～40.0

17.6

±6.5

サイド

右勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 2.0／ヨー 2.2／ロール 2.0

ピッチ 0.66／ヨー 0.84／ロール 0.66

0.3

六角穴付ボルト M3-6 4本

1個

送りねじ

～±10.0

5.1～30.0

26～40

35.1～40.0

17.6

±6.5

サイド

右勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 2.0／ヨー 2.2／ロール 2.0

ピッチ 0.66／ヨー 0.84／ロール 0.66

0.3

六角穴付ボルト M3-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

26～40

35.1～40.0

17.6

±6.5

サイド

左勝手

B/D:粗微動マイクロメータ(P=0.5mm)

0.5

ピッチ 2.0／ヨー 2.2／ロール 2.0

ピッチ 0.66／ヨー 0.84／ロール 0.66

0.3

六角穴付ボルト M3-6 4本

1個

マイクロメータヘッド

～±10.0

5.1～30.0

26～40

35.1～40.0

17.6

±6.5

サイド

右勝手

B/D:粗微動マイクロメータ(P=0.5mm)

0.5

ピッチ 2.0／ヨー 2.2／ロール 2.0

ピッチ 0.66／ヨー 0.84／ロール 0.66

0.3

六角穴付ボルト M3-6 4本

1個

マイクロメータヘッド

～±10.0

30.1～50.0

41～60

35.1～40.0

44.1

±6.5

センタ

左勝手

A/C:マイクロメータ(P=0.5mm)

ピッチ 5.2／ヨー 4.3／ロール 5.2

ピッチ 0.19／ヨー 0.22／ロール 0.19

0.52

六角穴付ボルト M4-6 4本

1個

送りねじ

～±10.0

30.1～50.0

41～60

35.1～40.0

44.1

±6.5

センタ

左勝手

1:送りねじ_つまみ(P=0.5mm)

ピッチ 5.2／ヨー 4.3／ロール 5.2

ピッチ 0.19／ヨー 0.22／ロール 0.19

0.52

六角穴付ボルト M4-6 4本

1個

送りねじ

～±10.0

30.1～50.0

41～60

35.1～40.0

44.1

±6.5

センタ

左勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 5.2／ヨー 4.3／ロール 5.2

ピッチ 0.19／ヨー 0.22／ロール 0.19

0.52

六角穴付ボルト M4-6 4本

1個

送りねじ

～±10.0

30.1～50.0

41～60

35.1～40.0

44.1

±6.5

センタ

左勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 5.2／ヨー 4.3／ロール 5.2

ピッチ 0.19／ヨー 0.22／ロール 0.19

0.52

六角穴付ボルト M4-6 4本

1個

マイクロメータヘッド

～±10.0

30.1～50.0

41～60

35.1～40.0

44.1

±6.5

センタ

右勝手

A/C:マイクロメータ(P=0.5mm)

ピッチ 5.2／ヨー 4.3／ロール 5.2

ピッチ 0.19／ヨー 0.22／ロール 0.19

0.52

六角穴付ボルト M4-6 4本

1個

送りねじ

～±10.0

30.1～50.0

41～60

35.1～40.0

44.1

±6.5

センタ

右勝手

1:送りねじ_つまみ(P=0.5mm)

ピッチ 5.2／ヨー 4.3／ロール 5.2

ピッチ 0.19／ヨー 0.22／ロール 0.19

0.52

六角穴付ボルト M4-6 4本

1個

送りねじ

～±10.0

30.1～50.0

41～60

35.1～40.0

44.1

±6.5

センタ

右勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 5.2／ヨー 4.3／ロール 5.2

ピッチ 0.19／ヨー 0.22／ロール 0.19

0.52

六角穴付ボルト M4-6 4本

1個

送りねじ

～±10.0

30.1～50.0

41～60

35.1～40.0

44.1

±6.5

センタ

右勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 5.2／ヨー 4.3／ロール 5.2

ピッチ 0.19／ヨー 0.22／ロール 0.19

0.52

六角穴付ボルト M4-6 4本

1個

マイクロメータヘッド

～±10.0

30.1～50.0

41～60

35.1～40.0

44.1

±6.5

センタ

左勝手

B/D:粗微動マイクロメータ(P=0.5mm)

0.5

ピッチ 5.2／ヨー 4.3／ロール 5.2

ピッチ 0.19／ヨー 0.22／ロール 0.19

0.52

六角穴付ボルト M4-6 4本

1個

マイクロメータヘッド

～±10.0

30.1～50.0

41～60

35.1～40.0

44.1

±6.5

センタ

右勝手

B/D:粗微動マイクロメータ(P=0.5mm)

0.5

ピッチ 5.2／ヨー 4.3／ロール 5.2

ピッチ 0.19／ヨー 0.22／ロール 0.19

0.52

六角穴付ボルト M4-6 4本

1個

マイクロメータヘッド

～±10.0

30.1～50.0

41～60

35.1～40.0

44.1

±6.5

サイド

左勝手

A/C:マイクロメータ(P=0.5mm)

ピッチ 5.2／ヨー 4.3／ロール 5.2

ピッチ 0.19／ヨー 0.22／ロール 0.19

0.52

六角穴付ボルト M4-6 4本

1個

送りねじ

～±10.0

30.1～50.0

41～60

35.1～40.0

44.1

±6.5

サイド

左勝手

1:送りねじ_つまみ(P=0.5mm)

ピッチ 5.2／ヨー 4.3／ロール 5.2

ピッチ 0.19／ヨー 0.22／ロール 0.19

0.52

六角穴付ボルト M4-6 4本

1個

送りねじ

～±10.0

30.1～50.0

41～60

35.1～40.0

44.1

±6.5

サイド

左勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 5.2／ヨー 4.3／ロール 5.2

ピッチ 0.19／ヨー 0.22／ロール 0.19

0.52

六角穴付ボルト M4-6 4本

1個

送りねじ

～±10.0

30.1～50.0

41～60

35.1～40.0

44.1

±6.5

サイド

左勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 5.2／ヨー 4.3／ロール 5.2

ピッチ 0.19／ヨー 0.22／ロール 0.19

0.52

六角穴付ボルト M4-6 4本

1個

マイクロメータヘッド

～±10.0

30.1～50.0

41～60

35.1～40.0

44.1

±6.5

サイド

右勝手

A/C:マイクロメータ(P=0.5mm)

ピッチ 5.2／ヨー 4.3／ロール 5.2

ピッチ 0.19／ヨー 0.22／ロール 0.19

0.52

六角穴付ボルト M4-6 4本

1個

送りねじ

～±10.0

30.1～50.0

41～60

35.1～40.0

44.1

±6.5

サイド

右勝手

1:送りねじ_つまみ(P=0.5mm)

ピッチ 5.2／ヨー 4.3／ロール 5.2

ピッチ 0.19／ヨー 0.22／ロール 0.19

0.52

六角穴付ボルト M4-6 4本

1個

送りねじ

～±10.0

30.1～50.0

41～60

35.1～40.0

44.1

±6.5

サイド

右勝手

FH:送りねじ_六角レンチ(P=0.25mm)

ピッチ 5.2／ヨー 4.3／ロール 5.2

ピッチ 0.19／ヨー 0.22／ロール 0.19

0.52

六角穴付ボルト M4-6 4本

1個

送りねじ

～±10.0

30.1～50.0

41～60

35.1～40.0

44.1

±6.5

サイド

右勝手

FP:送りねじ_つまみ(P=0.25mm)

ピッチ 5.2／ヨー 4.3／ロール 5.2

ピッチ 0.19／ヨー 0.22／ロール 0.19

0.52

六角穴付ボルト M4-6 4本

1個

マイクロメータヘッド

～±10.0

30.1～50.0

41～60

35.1～40.0

44.1

±6.5

サイド

左勝手

B/D:粗微動マイクロメータ(P=0.5mm)

0.5

ピッチ 5.2／ヨー 4.3／ロール 5.2

ピッチ 0.19／ヨー 0.22／ロール 0.19

0.52

六角穴付ボルト M4-6 4本

1個

マイクロメータヘッド

～±10.0

30.1～50.0

41～60

35.1～40.0

44.1

±6.5

サイド

右勝手

B/D:粗微動マイクロメータ(P=0.5mm)

0.5

ピッチ 5.2／ヨー 4.3／ロール 5.2

ピッチ 0.19／ヨー 0.22／ロール 0.19

0.52

六角穴付ボルト M4-6 4本

1個

マイクロメータヘッド

±10.1～30.0

50.1～100.0

61～90

35.1～40.0

93.1

±12.5

センタ

左勝手

A/C:マイクロメータ(P=0.5mm)

ピッチ 17.3／ヨー 15.1／ロール 17.3

ピッチ 0.09／ヨー 0.10／ロール 0.09

六角穴付ボルト M4-6 4本

1個

マイクロメータヘッド

±10.1～30.0

50.1～100.0

61～90

35.1～40.0

93.1

±12.5

センタ

右勝手

A/C:マイクロメータ(P=0.5mm)

ピッチ 17.3／ヨー 15.1／ロール 17.3

ピッチ 0.09／ヨー 0.10／ロール 0.09

六角穴付ボルト M4-6 4本

1個

マイクロメータヘッド

～±10.0

50.1～100.0

61～90

35.1～40.0

93.1

±6.5

センタ

左勝手

B/D:粗微動マイクロメータ(P=0.5mm)

0.5

ピッチ 17.3／ヨー 15.1／ロール 17.3

ピッチ 0.09／ヨー 0.10／ロール 0.09

六角穴付ボルト M4-6 4本

1個

マイクロメータヘッド

～±10.0

50.1～100.0

61～90

35.1～40.0

93.1

±6.5

センタ

右勝手

B/D:粗微動マイクロメータ(P=0.5mm)

0.5

ピッチ 17.3／ヨー 15.1／ロール 17.3

ピッチ 0.09／ヨー 0.10／ロール 0.09

六角穴付ボルト M4-6 4本

1個

通常単価(税別) (税込単価)	通常出荷日

38,400円 ( 42,240円 )	3日目
36,120円 ( 39,732円 )	11日目
34,400円 ( 37,840円 )	4日目
35,088円 ( 38,597円 )	11日目
41,280円 ( 45,408円 )	3日目
36,120円 ( 39,732円 )	11日目
34,400円 ( 37,840円 )	4日目
35,088円 ( 38,597円 )	11日目
38,400円 ( 42,240円 )	在庫品1日目当日出荷可能
36,120円 ( 39,732円 )	11日目
34,400円 ( 37,840円 )	4日目
35,088円 ( 38,597円 )	11日目
38,400円 ( 42,240円 )	3日目
36,120円 ( 39,732円 )	11日目
34,400円 ( 37,840円 )	4日目
35,088円 ( 38,597円 )	11日目
43,000円 ( 47,300円 )	3日目
37,840円 ( 41,624円 )	4日目
36,120円 ( 39,732円 )	4日目
36,808円 ( 40,489円 )	4日目
43,000円 ( 47,300円 )	3日目
37,840円 ( 41,624円 )	4日目
36,120円 ( 39,732円 )	4日目
36,808円 ( 40,489円 )	4日目
94,400円 ( 103,840円 )	4日目
94,400円 ( 103,840円 )	4日目
43,000円 ( 47,300円 )	在庫品1日目当日出荷可能
37,840円 ( 41,624円 )	5日目
36,120円 ( 39,732円 )	5日目
36,808円 ( 40,489円 )	5日目
43,000円 ( 47,300円 )	5日目
37,840円 ( 41,624円 )	5日目
36,120円 ( 39,732円 )	5日目
36,808円 ( 40,489円 )	5日目
94,400円 ( 103,840円 )	4日目
94,400円 ( 103,840円 )	4日目
48,160円 ( 52,976円 )	5日目
43,000円 ( 47,300円 )	5日目
41,280円 ( 45,408円 )	5日目
41,968円 ( 46,165円 )	5日目
48,160円 ( 52,976円 )	5日目
43,000円 ( 47,300円 )	5日目
41,280円 ( 45,408円 )	5日目
41,968円 ( 46,165円 )	5日目
99,200円 ( 109,120円 )	5日目
99,200円 ( 109,120円 )	5日目
48,160円 ( 52,976円 )	5日目
43,000円 ( 47,300円 )	5日目
41,280円 ( 45,408円 )	5日目
41,968円 ( 46,165円 )	5日目
48,160円 ( 52,976円 )	5日目
43,000円 ( 47,300円 )	5日目
41,280円 ( 45,408円 )	5日目
41,968円 ( 46,165円 )	5日目
99,200円 ( 109,120円 )	5日目
99,200円 ( 109,120円 )	5日目
56,760円 ( 62,436円 )	3日目
56,760円 ( 62,436円 )	3日目
107,200円 ( 117,920円 )	4日目
107,200円 ( 117,920円 )	4日目

基本情報

基本情報

「軽量」「高精度」を実現したクロスローラガイドステージ（XY軸）です。【特長】・主材質はアルミのため軽量
・高い剛性と低摩擦で微小送りに優れた高精度なステージ
・サイズ、送り位置、勝手仕様、送り方式がオプションで選択可能
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め

ご注意

マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

駿河精機
水平面XYZ軸クロスローラガイドステージ（B76）
クロスローラガイドのXY軸とZ軸を組み合せたタイプです。マイクロメータセンター押し、サイド押しが選択できます。
駿河精機
回転ステージクロスローラベアリングタイプ（B44/B47）
粗動360°回転と微動（マイクロメータヘッド）が可能な、クロスローラベアリングを用いたステージです。すり合わせタイプに比べ、剛性が向上します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クロスローラガイドステージ（B21）のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品クロスローラガイドステージ（B21）	薄型クロスローラガイドステージ（B23）	高分解能クロスローラガイドステージ(B20)	透過穴型クロスローラガイドステージ（B27）	【高精度】ＸＹ軸　アリ溝　送りねじ式（リード４．２ｍｍ）　長方形　強化クランプ	【エコノミーシリーズ】 RoHS対応ＸＹ軸クロスローラ薄型
メーカー	駿河精機	駿河精機	駿河精機	駿河精機	ミスミ	ミスミ
通常価格	34,400円-	51,600円 -	140,180円 -	94,600円 -	48,260円 -	26,030円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	4日目	在庫品1日目〜	5日目	在庫品1日目
移動ガイド	クロスローラ	クロスローラ	クロスローラ	クロスローラ	アリ溝	クロスローラ
テーブル材質	アルミニウム	アルミニウム	アルミニウム	アルミニウム	アルミ合金	アルミ合金
透過穴(テーブルセンタ穴)	なし	なし	なし	あり	なし	なし
テーブル真直度(μm)	3	3	2	3	30	30
テーブル平行度(μm)	60	50	60	50	30	-
