タングレス・インサートコイル（メトリックサイズ）

Name: タングレス・インサート コイル（メトリックサイズ）
Brand: アキュレイト
SKU: 221000019982
Rating: 4.8 (26 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.8

平均満足度4.8

この商品のレビューをみる（26件）

この商品のFAQをみる（2件）

通常単価(税別): 39円～1,046円

税込単価: 43円～1,151円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アキュレイト

タングレスインサートユニファイ並目 2TNC

4.5

通常価格(税別)： 70円 (税込価格：77円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アキュレイト

タングレスインサートメトリック並目ロッキングタイプ

通常価格(税別)： 75円 (税込価格：83円)

通常出荷日：在庫品1日目

タング付のインサートと比較して作業工程が少なく作業コストが激減のタングレスイン...

詳細情報を確認する

種類
タングレス
使用用途
軽金属 / 鋳鉄 / 樹脂全般
材質
ステンレス(SUS304)
タング折り取りノッチ
なし
使用環境
製造機器 / IT製品関連 / 航空宇宙関連 / 自動車 / 鉄道車両 / 船舶 / 輸送

ご注意

メーカーカタログに記載の型番のうち、弊社でお取り扱いのない型番もございます。
型番リストに掲載のあるものはお取り扱いがございますので、お取り扱い有無は型番リストタブよりご確認ください。

未確定：候補が39型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじサイズ

(mm)

ねじ種類

呼び長さ

ピッチ

(mm)

RoHS?

最小発注数量

2	メートル(並目)ねじ	1D	0.4	10	50個
2	メートル(並目)ねじ	1.5D	0.4	10	50個
2	メートル(並目)ねじ	2D	0.4	10	50個
2.5	メートル(並目)ねじ	1D	0.45	10	50個
2.5	メートル(並目)ねじ	1.5D	0.45	10	50個
2.5	メートル(並目)ねじ	2D	0.45	10	50個
2.6	メートル(並目)ねじ	1D	0.45	10	50個
2.6	メートル(並目)ねじ	1.5D	0.45	10	50個
2.6	メートル(並目)ねじ	2D	0.45	10	50個
3	メートル(並目)ねじ	1D	0.5	10	50個
3	メートル(並目)ねじ	1.5D	0.5	10	50個
3	メートル(並目)ねじ	2D	0.5	10	50個
4	メートル(並目)ねじ	1D	0.7	10	50個
4	メートル(並目)ねじ	1.5D	0.7	10	50個
4	メートル(並目)ねじ	2D	0.7	10	50個
5	メートル(並目)ねじ	1D	0.8	10	50個
5	メートル(並目)ねじ	1.5D	0.8	10	50個
5	メートル(並目)ねじ	2D	0.8	10	50個
6	メートル(並目)ねじ	1D	1.0	10	50個
6	メートル(並目)ねじ	1.5D	1.0	10	50個
6	メートル(並目)ねじ	2D	1.0	10	50個
8	メートル(並目)ねじ	1D	1.25	10	50個
8	メートル(並目)ねじ	1.5D	1.25	10	50個
8	メートル(並目)ねじ	2D	1.25	10	50個
10	メートル(並目)ねじ	1D	1.5	10	50個
10	メートル(並目)ねじ	1.5D	1.5	10	50個
10	メートル(並目)ねじ	2D	1.5	10	50個
12	メートル(並目)ねじ	1D	1.75	10	50個
12	メートル(並目)ねじ	1.5D	1.75	10	50個
12	メートル(並目)ねじ	2D	1.75	10	50個
16	メートル(細目)ねじ	1D	1.5	10	50個
16	メートル(並目)ねじ	1D	2.0	10	50個
16	メートル(並目)ねじ	1.5D	2.0	10	50個
16	メートル(並目)ねじ	2D	2.0	10	50個
20	メートル(細目)ねじ	1D	1.5	10	50個
20	メートル(並目)ねじ	1.5D	2.5	10	50個
20	メートル(並目)ねじ	2D	2.5	10	50個
22	メートル(並目)ねじ	1D	1.5	10	50個
24	メートル(並目)ねじ	1D	1.5	10	50個

通常単価(税別) (税込単価)	通常出荷日

44円 ( 48円 )	在庫品1日目当日出荷可能
46円 ( 51円 )	在庫品1日目当日出荷可能
48円 ( 53円 )	在庫品1日目当日出荷可能
39円 ( 43円 )	在庫品1日目当日出荷可能
43円 ( 47円 )	在庫品1日目当日出荷可能
44円 ( 48円 )	在庫品1日目当日出荷可能
39円 ( 43円 )	在庫品1日目当日出荷可能
43円 ( 47円 )	在庫品1日目当日出荷可能
44円 ( 48円 )	在庫品1日目当日出荷可能
39円 ( 43円 )	在庫品1日目当日出荷可能
43円 ( 47円 )	在庫品1日目当日出荷可能
44円 ( 48円 )	在庫品1日目当日出荷可能
39円 ( 43円 )	在庫品1日目当日出荷可能
63円 ( 69円 )	在庫品1日目当日出荷可能
45円 ( 50円 )	在庫品1日目当日出荷可能
39円 ( 43円 )	在庫品1日目当日出荷可能
43円 ( 47円 )	在庫品1日目当日出荷可能
45円 ( 50円 )	在庫品1日目当日出荷可能
39円 ( 43円 )	在庫品1日目当日出荷可能
43円 ( 47円 )	在庫品1日目当日出荷可能
45円 ( 50円 )	在庫品1日目当日出荷可能
45円 ( 50円 )	在庫品1日目当日出荷可能
45円 ( 50円 )	在庫品1日目当日出荷可能
50円 ( 55円 )	在庫品1日目当日出荷可能
50円 ( 55円 )	在庫品1日目当日出荷可能
52円 ( 57円 )	在庫品1日目当日出荷可能
63円 ( 69円 )	在庫品1日目当日出荷可能
60円 ( 66円 )	在庫品1日目当日出荷可能
69円 ( 76円 )	在庫品1日目当日出荷可能
82円 ( 90円 )	在庫品1日目当日出荷可能
582円 ( 640円 )	3日目
488円 ( 537円 )	在庫品1日目当日出荷可能
511円 ( 562円 )	3日目
558円 ( 614円 )	3日目
790円 ( 869円 )	3日目
639円 ( 703円 )	3日目
837円 ( 921円 )	3日目
988円 ( 1,087円 )	3日目
1,046円 ( 1,151円 )	3日目

基本情報

タング付のインサートと比較して作業工程が少なく作業コストが激減のタングレスインサート。
【特長】
・タングが無い折り取り不要のインサート。専用工具により簡単抜取りも可能。
・タング付インサートで抱える問題点を全て解決。タング付きに比べ、挿入作業にかかる時間と費用を削減。
・ばね素材の採用で、一体物インサートよりもネジの締結力を分散して母材に伝える。
・タング折取りが不要なので、折り取り時のピッチ飛び無し。
・マンドル型工具の採用により挿入時のピッチ飛びも無し。忘れ等の折り取りによるトラブルも発生なし。
【用途】
・鉄道、自動車等の輸送機器産業、半導体、弱電関連など。
・アルミ合金、POM、PC、ABS等、セラミック等の硬い材料も、タップさえ切れれば使用可能。

ご注意

メーカーカタログに記載の型番のうち、弊社でお取り扱いのない型番もございます。
型番リストに掲載のあるものはお取り扱いがございますので、お取り扱い有無は型番リストタブよりご確認ください。

商品情報

外形図

タングレスインサート　メトリック並目

タング付きに比べ､挿入作業にかかる時間と費用を削減

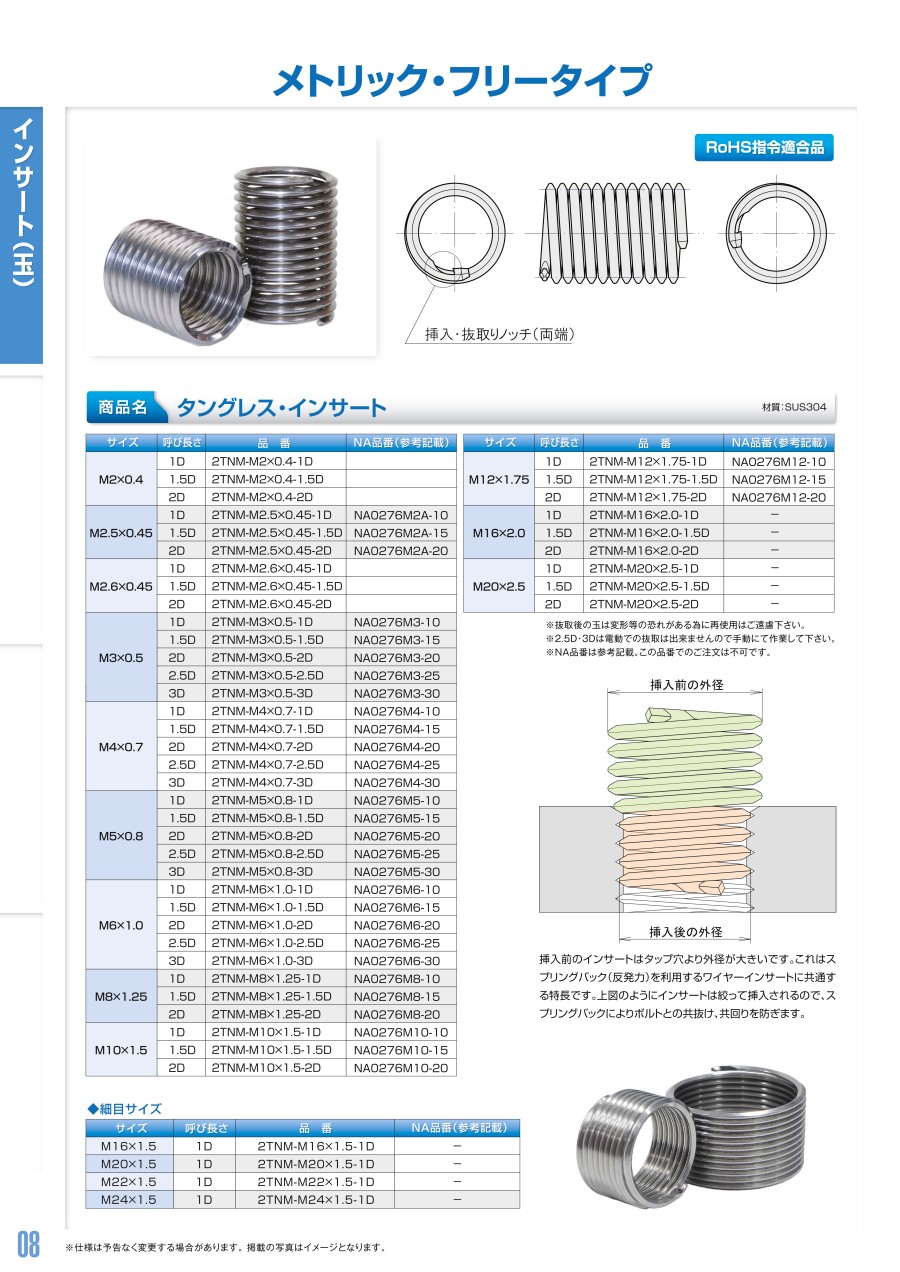

タングレスインサートメトリックシリーズの外観

メトリックサイズの外観

メトリックサイズの外形図

並目フリータイプ

区分	サイズ	呼び長さ	製品コード	外径	巻数（±0.25巻）	適用下穴ドリル径
メトリック並目ねじ用	M2−0.4	1D	2TNM−M2×0.4−1D	2.50〜2.79	3.250	2.1
		1.5D	2TNM−M2×0.4−1.5D		5.625
		2D	2TNM−M2×0.4−2D		8.000
	M2.5−0.45	1D	2TNM−M2.5×0.45−1D	3.20〜3.70	3.375	2.6
		1.5D	2TNM−M2.5×0.45−1.5D		5.750
		2D	2TNM−M2.5×0.45−2D		8.125
	M2.6−0.45	1D	2TNM−M2.6×0.45−1D	3.30〜3.60	3.875	2.8
		1.5D	2TNM−M2.6×0.45−1.5D		6.375
		2D	2TNM−M2.6×0.45−2D		8.875
	M3−0.5	1D	2TNM−M3×0.5−1D	3.80〜4.35	3.750	3.1
		1.5D	2TNM−M3×0.5−1.5D		6.375
		2D	2TNM−M3×0.5−2D		8.875
	M4−0.7	1D	2TNM−M4×0.7−1D	5.05〜5.60	3.625	4.2
		1.5D	2TNM−M4×0.7−1.5D		6.125
		2D	2TNM−M4×0.7−2D		8.625
	M5−0.8	1D	2TNM−M5×0.8−1D	6.20〜6.80	4.125	5.2
		1.5D	2TNM−M5×0.8−1.5D		6.875
		2D	2TNM−M5×0.8−2D		9.625
	M6−1.0	1D	2TNM−M6×1.0−1D	7.40〜7.95	4.000	6.3
		1.5D	2TNM−M6×1.0−1.5D		6.750
		2D	2TNM−M6×1.0−2D		9.500
	M8−1.25	1D	2TNM−M8×1.25−1D	9.80〜10.35	4.500	8.4
		1.5D	2TNM−M8×1.25−1.5D		7.375
		2D	2TNM−M8×1.25−2D		10.250
	M10−1.5	1D	2TNM−M10×1.5−1D	11.95〜12.50	4.875	10.5
		1.5D	2TNM−M10×1.5−1.5D		8.000
		2D	2TNM−M10×1.5−2D		11.125
	M12−1.75	1D	2TNM−M12×1.75−1D	14.30〜15.00	5.000	12.5
		1.5D	2TNM−M12×1.75−1.5D		8.250
		2D	2TNM−M12×1.75−2D		11.500

タングレス・インサート優れた挿入性とその実力

開発秘話

従来のワイヤーインサートには『タング』と呼ばれる、挿入の際に引掛ける『の』字の部分がコイルにありました。
雌ねじを完成させるためには、このタングを挿入した際に折り取る必要があり、これが作業効率の低下やコストの増大または折り取り不良などの雌ねじの完成への妨げとなっていました。
その難題を解決すべく、長い年月をかけて開発されたのが、このタングレス・インサートになります。

カタログ

カタログ (見開き版)

商品担当おすすめ

VONA在庫品につき１個から購入可能です。@数量により価格が変動（値下げ）する商品です。詳細は「価格チェック」にてご確認ください。
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タングレス・インサートコイル（メトリックサイズ）のレビュー

4.8平均満足度：4.826件のレビュー

星5
81%
星4
19%
星3
0%
星2
0%
星1
0%

アルミ材に使用

満足度：5.02020/02/14

アルミ材に使用しました。タングレスではアキュレイトの知名度が高く、信頼性があるのでこの商品を選定しました。初めて購入して...もっと読む

2人が参考にしています。

アルミ部品のネジ穴の補強

満足度：5.02019/05/14

挿入が簡単で失敗しないので安心して使用できます。他の製品だと大変苦労していましたが、現在は失敗することもないので、余分に...もっと読む

2人が参考にしています。

ネジ穴修復用

満足度：5.02020/06/30

ネジ穴の修復用に使用しました。色々なサイズのインサートが簡単に入手できるのはとても便利です。

1人が参考にしています。

アクリル樹脂のネジ補強

満足度：5.02019/09/05

これまでタング付きを使用していたが、タングがうまく折れなかった事例が発生していた。専用工具を新たに購入しないと行けない...もっと読む

1人が参考にしています。

アルミ部品のねじ穴補強

満足度：5.02019/06/05

ヘリサートを多く取付け必要も、タングレスは慣れると挿入が簡単で助かっている。又、納期も当日出荷で良い。

1人が参考にしています。

26件全て見る

よくあるご質問（FAQ）

Q誰でも簡単に作業できるのでしょうか？

最初は多少の慣れが必要ですが、慣れてしまえば誰でも簡単に作業できるので、人件費削減につながります。

Q深さの調節を誤って挿入してしまった場合、抜き取ることはできるのでしょうか？

専用の抜取工具があるため、母材、雌ねじを破損させずに簡単に抜き取ることが可能です。
従って、安心して挿入作業を行っていただくことが可能です。
