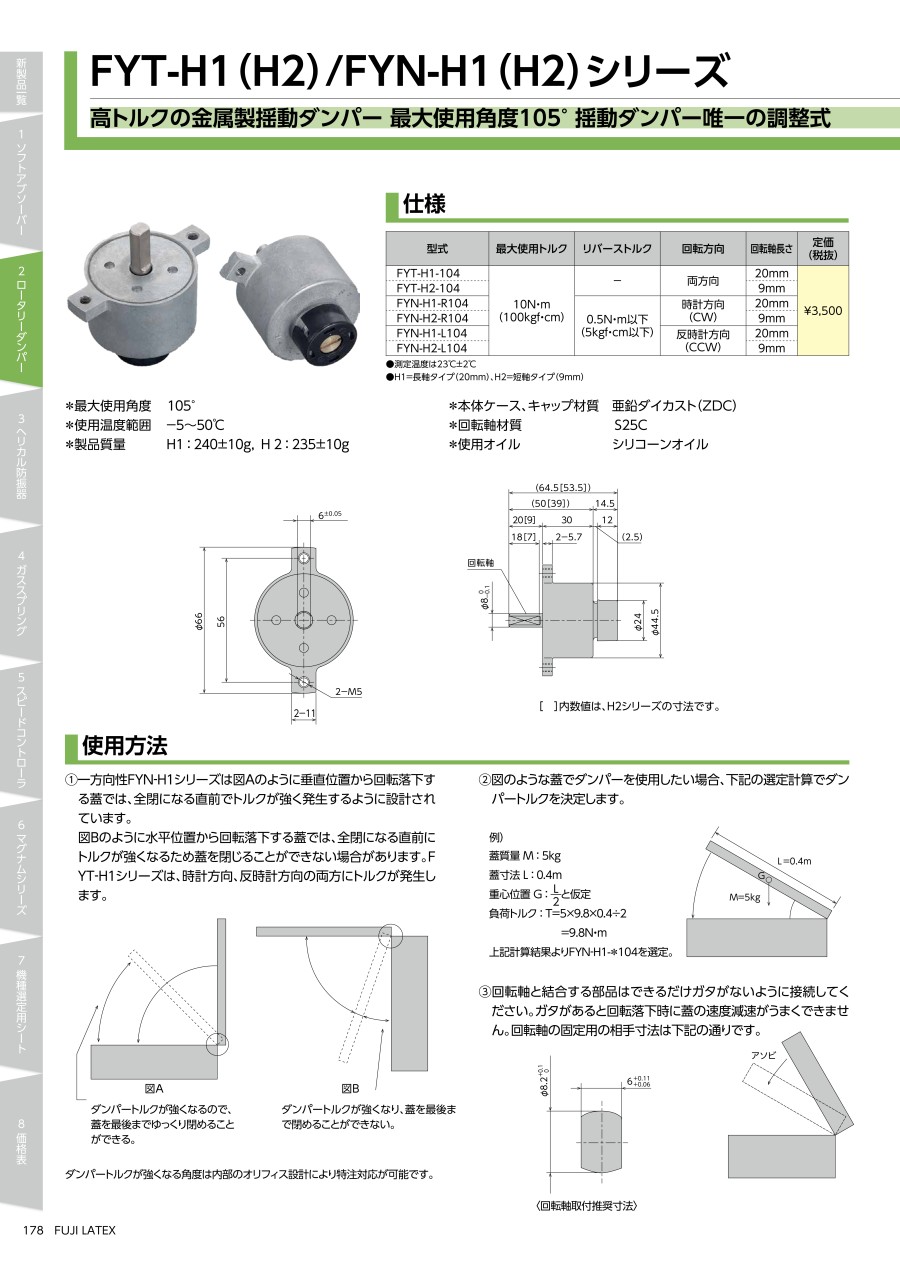

揺動ダンパー（両方向性／一方向性）FYT／FYN-H1（H2）シリーズ

外形図

使用例

使用方法

1）一方向性FYN‐Ｈ1シリーズは図Aのように垂直位置から回転落下する蓋では、全閉になる直前でトルクが強く発生するように設計されています。
図Bのように水平位置から回転落下する蓋では、全閉になる直前にトルクが強くなるため蓋を閉じることができない場合があります。
FYT‐Ｈ1シリーズは、時計方向、反時計方向の両方にトルクが発生します。

ダンパートルクが強くなるので、蓋を最後までゆっくり閉めることができる。

ダンパートルクが強くなり、蓋を最後まで閉めることができない。

2）図のような蓋でダンパーを使用したい場合、下記の選定計算でダンパートルクを決定します。

例）

• 蓋質量M：5kg
• 蓋寸法L：0.4m
• 重心位置G：L/2と仮定
• 負荷トルク：T=5×9.8×0.4÷2=9.8N・m
• 上記計算結果よりFYN‐H1-＊104を選定。

〈回転軸取付推奨寸法〉

FYN-H1-L
FYN-H2-L

FYN-H1-R
FYN-H2-R

6）ダンパーはトルク発生方向が機種により異なります。使用方法に応じて機種をお選びください。

商品特長詳細

• 高トルクの金属製揺動ダンパー
• 最大使用角度105°
• 揺動ダンパー唯一の調査式

ダンパーの調整方法（FYT-H／FYN-Hシリーズのみ）

1）FYT-H／FYN-Hシリーズは、本体後部に設けられた調整軸にて発生トルクを調整できます。マイナス溝にドライバーを差し込んでまわしてください。
2）発生トルクを大きくしたい場合は、調整ダイヤルをH方向へまわしてください。
3）発生トルクを小さくしたい場合は、調整ダイヤルをL方向へまわしてください。
4）調整軸は1回転以上まわさないでください。1回転以上まわし続けると、調整軸が抜けてしまい、オイル漏れが発生します。
5）調整後はロックネジで固定してください。固定しないで使用するとトルクが変化する場合があります。

＜トルク調整範囲＞

トルクと調整軸との関係は、上記のグラフを目安とする。

注意・禁止事項

• 揺動ダンパーをご使用の際は、蓋を全開にさせてから、自由落下の始まる角度まで移動させ、手を放すようにしてください。
  蓋を少しだけ開き、その状態から手を放すと、スローダウンしきれずに勢いよく蓋が閉じ、手を挟む等の怪我に繋がる可能性があります。
