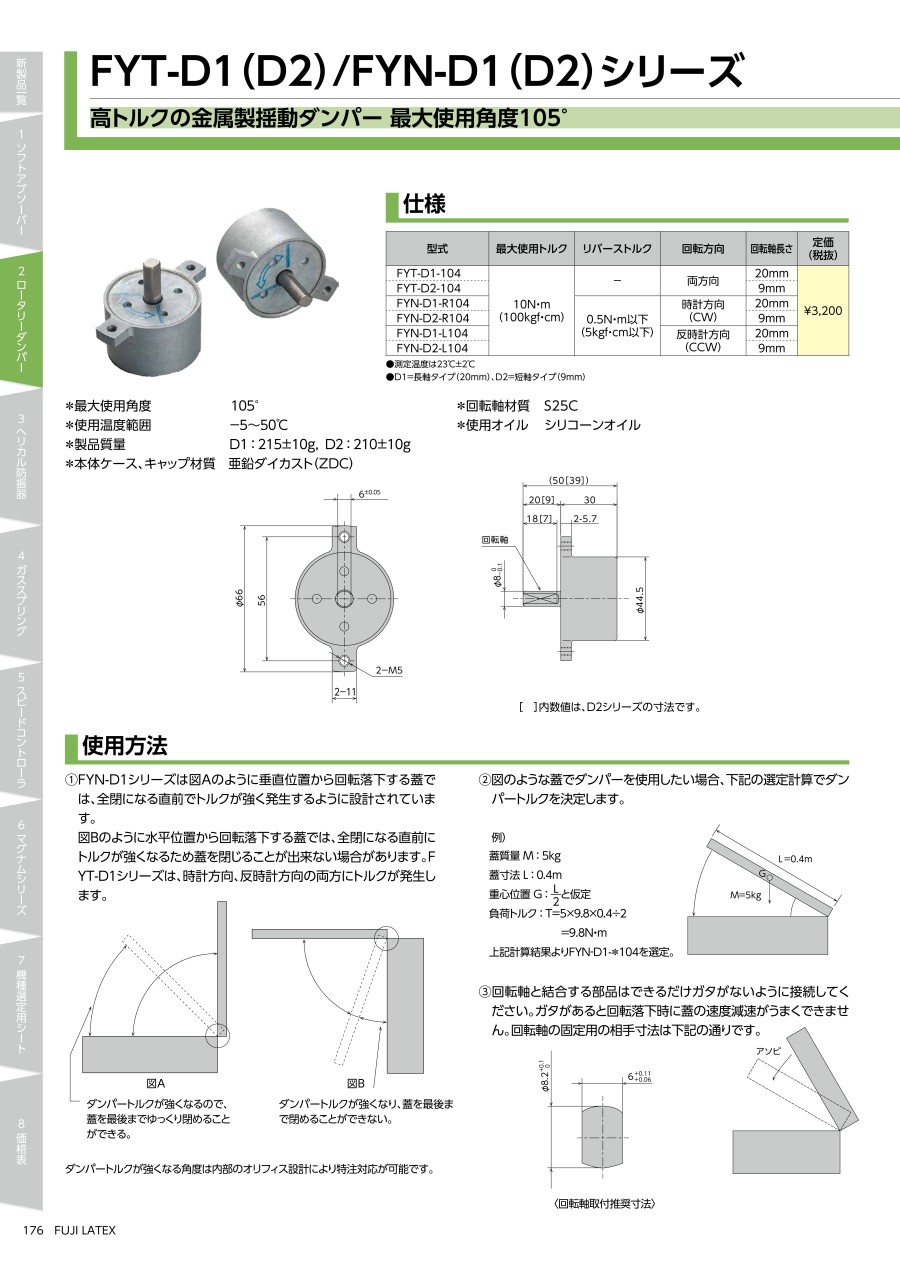

揺動ダンパー（両方向性／一方向性）FYT／FYN-D1（D2）シリーズ

揺動ダンパー FYT/FYN-D1（D2）シリーズの共通仕様

• ※ ［　］内数値は、D2シリーズの寸法です。

揺動ダンパー FYT/FYN-D1（D2）シリーズの寸法図

最大使用角度:105°。
使用温度範囲:-5～+50℃。
製品質量 D1:215±10g、D2:210±10g。
本体ケース、キャップ材質:亜鉛ダイカスト（ZDC）。
回転軸材質:S25C。
使用オイル:シリコーンオイル。

使用上のご注意

ご使用に際しては必ず、製品添付の取扱説明書をよく読んでご使用ください。

オイルの圧力を利用した回転系ダンパーです。左図のような構造にて、オイルの粘性、ベーンと本体ケースのクリアランス及びベーンの受圧面積により発生するトルクは変化する。また、機種によって最大使用角度が異なる。

ロータリーダンパー同様に使用される環境温度の影響を受け、そのトルク値は変化する。基本構造はダッシュポット構造（単一オリフィス）で、回転速度が上がるとダンパー内の内圧は上昇し、トルクが強くなる。
