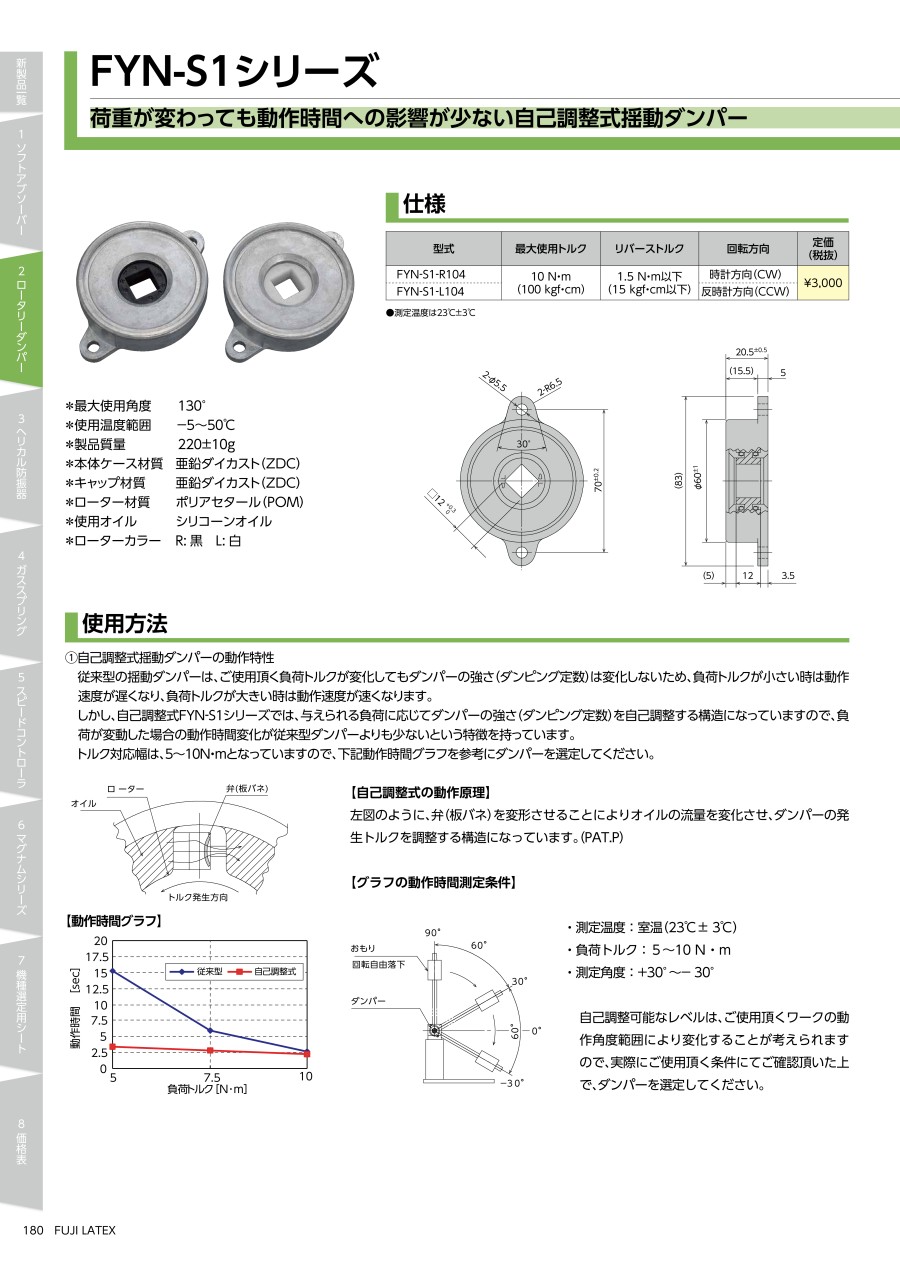

揺動ダンパー(一方向性) FYN-S1シリーズ
- 通常単価(税別)
- 2,655円
- 税込単価
- 2,921円
揺動型の自己調整回転ダンパー。【特長】・最大トルク10N・mのトルクを発生する...
詳細情報を確認する
FYN-S1-R104の仕様・寸法情報
商品情報
外形図
製品仕様
| 型番 | 最大使用トルク | リバーストルク | 回転方向 | 最大使用角度 ゜ | 使用温度範囲 ℃ |
|---|---|---|---|---|---|
| FYN-S1-R104 | 10N・m （100kgf・cm） | 1.5N・m以下 （15kgf・cm以下） | 時計方向 （CW） | 130 | -5～+50 |
| FYN-S1-L104 | 反時計方向 （CCW） |
| 型番 | 材質 | 使用オイル | ローターカラー | 製品質量 g | ||
|---|---|---|---|---|---|---|
| 本体ケース | キャップ | ローター | ||||
| FYN-S1-R104 | 亜鉛ダイカスト （ZDC） | ポリアセタール （POM） | シリコーンオイル | 黒 | 220±10 | |
| FYN-S1-L104 | 白 | |||||
- 測定温度は23℃±3℃
揺動ダンパーの基本構造・原理
基本構造
オイルの圧力を利用した回転系ダンパーです。左図のような構造にて、オイルの粘性、ベーンと本体ケースのクリアランス及びベーンの受圧面積により発生するトルクは変化します。また、機種によって最大使用角度が異なります。
使用例
商品特長詳細
- 荷重が変わっても動作時間への影響が少ない自己調整式揺動ダンパー
基本特性
速度特性
ロータリーダンパー同様に使用される環境温度の影響を受け、そのトルク値は変化します。基本構造はダッシュポット構造（単一オリフィス）で、回転速度が上がるとダンパー内の内圧は上昇し、トルクが強くなります。
選定手順・ポイント
- 測定温度：室温（23℃ ±3℃）
- 負荷トルク：5～10N・m
- 測定角度：+30～-30°
自己調整可能なレベルは、ご使用頂くワークの動作角度範囲により変化することが考えられますので、実際にご使用頂く条件にてご確認頂いた上で、ダンパーを選定してください。
注意・禁止事項
- 揺動ダンパーをご使用の際は、蓋を全開にさせてから、自由落下の始まる角度まで移動させ、手を放すようにしてください。
蓋を少しだけ開き、その状態から手を放すと、スローダウンしきれずに勢いよく蓋が閉じ、手を挟む等の怪我に繋がる可能性があります。
詳細情報
基本情報
揺動型の自己調整回転ダンパー。
【特長】
・最大トルク10N・mのトルクを発生することが可能で、最大使用角度は130°。
・与えられる負荷に応じてダンパーの強さを自己調整できる構造。
・ソフトな作動性が得られるので、高級感を演出でき操作性も向上。
【用途】
・家具、OA機器、医療、住宅設備機器等の蓋やの開閉部や、操作部に。
・開閉部、操作部の消音対策としても有効。
