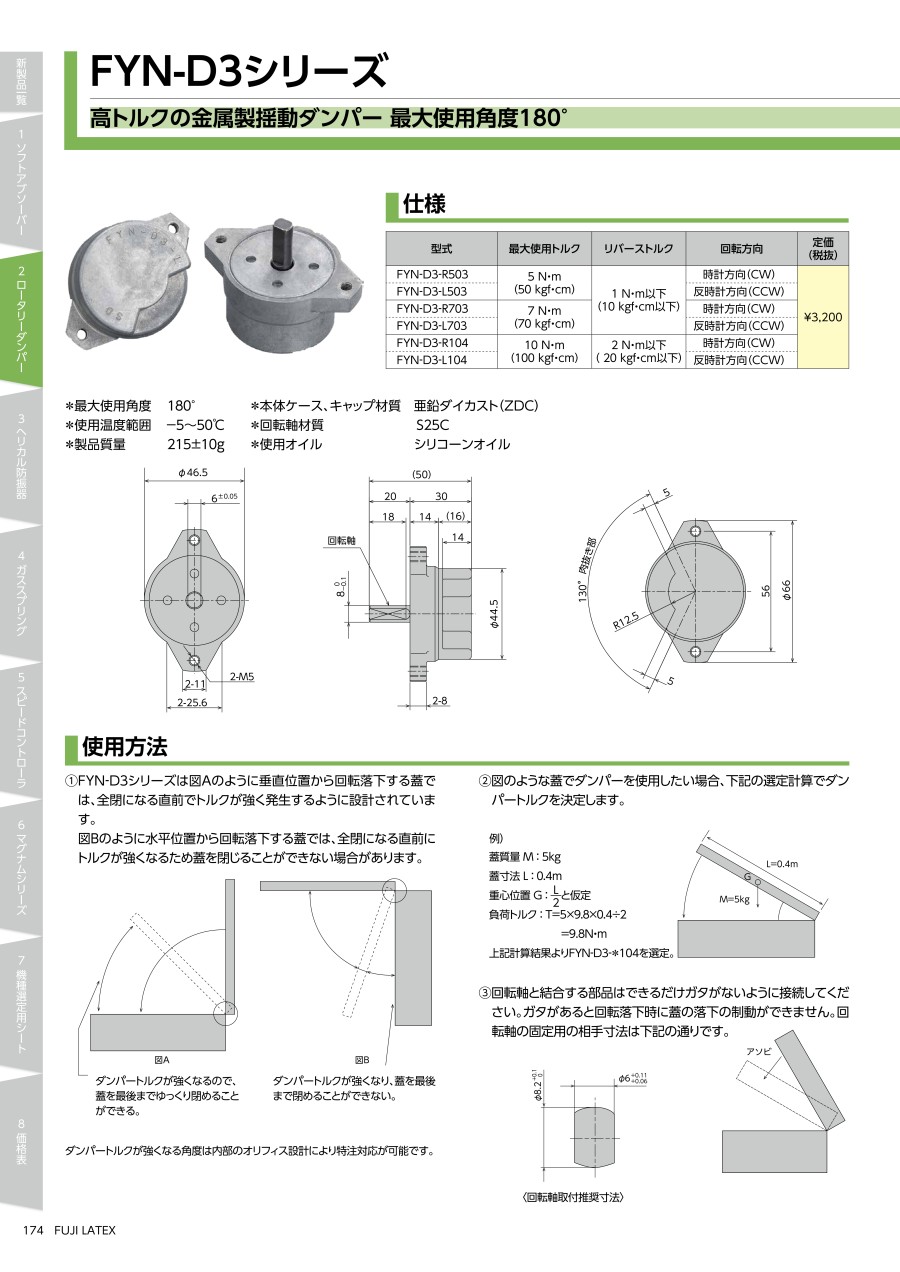

揺動ダンパー FYN-D3

2）図のような蓋でダンパーを使用したい場合、下記の選定計算でダンパートルクを決定します。

例）
蓋質量 M：5kg　
蓋寸法 L：0.4m
重心位置 G：L/2と仮定
負荷トルク：T=5×9.8×0.4÷2=9.8N・ｍ
上記計算結果よりFYN‐D3‐＊104を選定。

3）回転軸と結合する部品は出来るだけガタがないように接続してください。ガタがあると回転落下時に蓋の落下の制動ができません。回転軸の固定用の相手寸法は下記の通りです。

〈回転軸取付推奨寸法〉

4）ダンパー特性は使用環境温度により変化します。一般的に温度が上がるとダンパー特性は弱くなり、温度が下がるとダンパー特性は強くなります。
これはダンパー内部のオイルが温度の影響を受け粘性が変化するためで、温度が元に戻ればダンパー特性も元に戻ります。
回転自由落下の動作時間の変化は、下図のようになりますので参考にしてください。

5）ダンパーの動作角度は下図のように取付フランジを中心として180°となります。使用方法に合わせて取り付け位置を決めてください。
又、これ以上回転させるとダンパーの破損につながりますので必ず外部ストッパを設けてください。
