キャリマウント

通常単価(税別)
3,21730,934
税込単価
3,53934,027

防振据付・移動・レベリング機能を一体化したマウント。【特長】・機器の移動・固定...

詳細情報を確認する
未確定:候補が9型番あります。
数量:

商品情報

防振据付と移動、レベリングの3つの機能が一体化したマウントのキャリマウント

コンパクト設計
移動用キャスター或いは移動用ボールと防振ゴム台が一つにまとまってコンパクトになっている。

移動・固定が容易
機器の移動・固定が容易にできるので、移動の多い機器やレイアウト変更の場合に便利。

安定性がある
キャスター標準タイプとボールタイプは防振ゴム台の設地面が大きいため、機器の安定性に優れている。
またキャスターSタイプは据付時ゴム台が中心にあり、がたつかない構造で安定性に優れている。

軽量で幅広い用途
キャスター標準タイプは本体が鋼板仕様とステンレス仕様の二種類で、いずれも軽くて丈夫にできている。ステンレス仕様を選択することにより耐水性、耐薬品性まで幅広い用途で使用可能になる。またステンレス仕様は水のたまらない構造になっているので食品関係の機器等にも使用可能。

レベル調節が簡単
キャスタータイプはレベリングボルトをまわすだけで、またボールタイプはハンドルをまわすだけで簡単に正確にできる。

低コスト
合理的なコンパクト設計により低コストになっている。特にキャスターSタイプは構造上の工夫で一段とコストダウンに成功し、より低コストになっている。

キャスター標準タイプ(鋼板仕様、ステンレス仕様)
本体が鋼板仕様とステンレス仕様の二種類で、いずれも軽くて丈夫にできている。
ステンレス仕様は耐水性、耐薬品性があり。水のたまらない構造で食品関係の機器等にも使用可能

キャスターSタイプ(鋼板仕様)
据付時ゴム台が中心にあり、がたつかない構造で安定性に優れている。

ボールタイプ(鋳鉄仕様)
防振ゴム台の設地面が大きいため、機器の安定性に優れている。

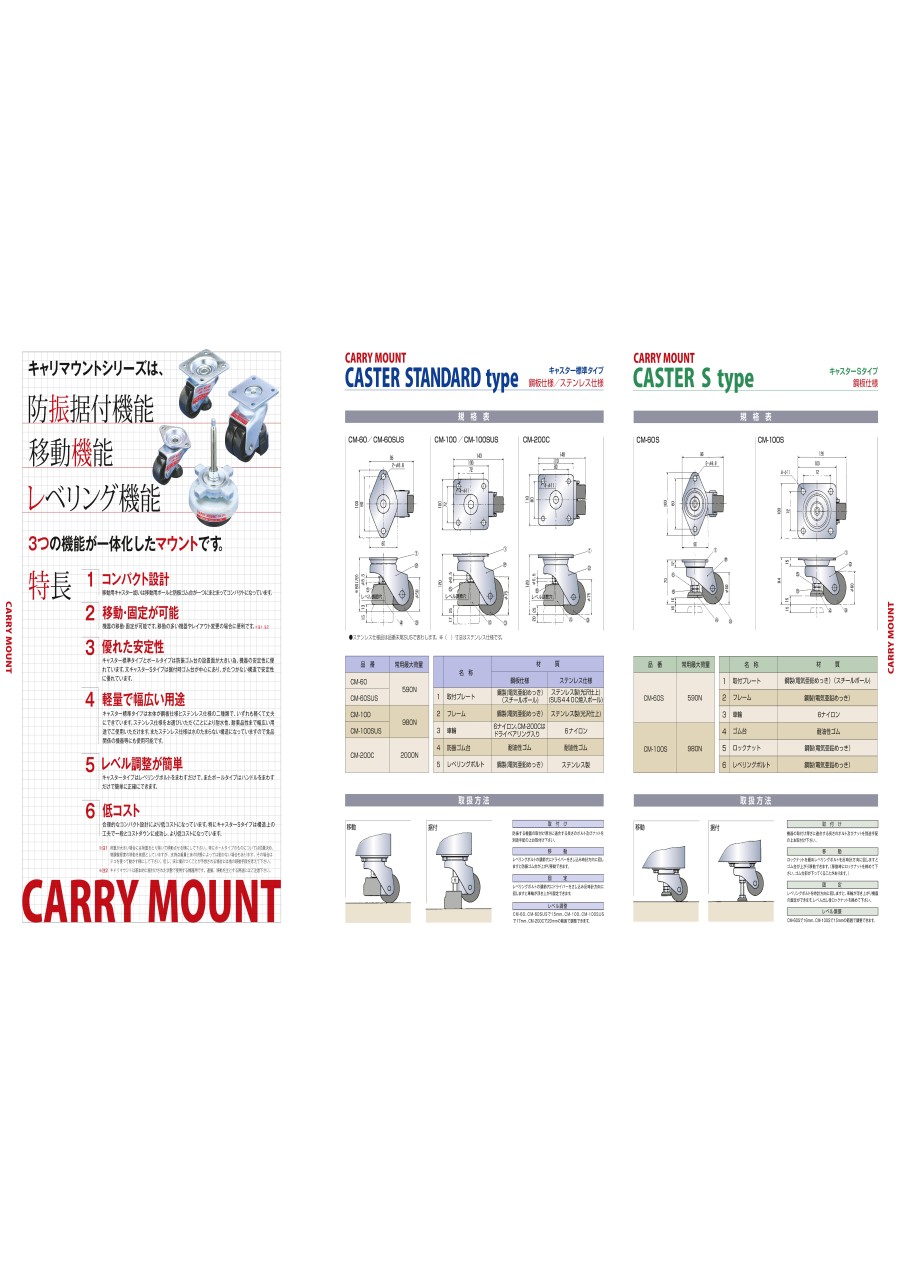

CM-60 / CM-60SUSの寸法図

CM-60 / CM-60SUSの寸法図

CM-100 / CM-100SUSの寸法図

CM-100 / CM-100SUSの寸法図

CM-200Cの寸法図

CM-200Cの寸法図

品番常用最大荷量
CM-60590N
CM-60SUS
CM-100980N
CM-100SUS
CM-200C2000N
 名称材質
鋼板仕様ステンレス仕様
1取付プレート鋼板製亜鉛めっき
(スチールボール)
ステンレス製光沢仕上
(SUS440C焼入ボール)
2フレーム鋼板製亜鉛めっきステンレス製光沢仕上
3車輪6ナイロン。CM-200Cは
ドライベアリング入り
6ナイロン
4防振ゴム台耐油性ゴム耐油性ゴム
5レベリングボルト鋼製亜鉛めっきステンレス製

ステンレス仕様品は品番末尾SUSで表わす。※()寸法はステンレス仕様

CM-60Sの寸法図

CM-60Sの寸法図

CM-100Sの寸法図

CM-100Sの寸法図

品番常用最大荷量
CM-60S590N
CM-100S980N
 名称材質
1取付プレート鋼板製亜鉛めっき(スチールボール)
2フレーム鋼板製亜鉛めっき
3車輪6ナイロン
4ゴム台耐油性ゴム
5ロックナット鋼製亜鉛めっき
6レベリングボルト鋼製亜鉛めっき
ボールタイプの寸法図

ボールタイプの寸法図

品番H1H2D1D2D3dl1l2h1h2
CM-20058701008044M1267927.512
CM-600657914012054M16721027.514
品番常用最大荷量
CM-2002000N
CM-6005900N
 名称材質
1ハンドル鋳鉄製焼付塗装
2ハウジング鋳鉄製焼付塗装
3移動用ボール鋼製
4防振ゴム台耐油性ゴム
5取付ボルト鋼製亜鉛めっき

ボールタイプの寸法図

開発秘話



キャスターに防振機能を追加して、走行機能に加え固定時の防振機能を付加して、商品性を高めています。

型番リスト

表示件数

キャスタタイプ

金具材質

取付高さ【範囲選択】

(mm)

取付け高さ

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

車輪径

(φ)

車輪材質

ねじ径

取付穴ピッチ 長手方向

(mm)

取付穴ピッチ 短手方向

(mm)

取付穴種類

用途

許容荷重

(daN)

車輪幅

(mm)

プレート長さ

(mm)

プレート幅

(mm)

旋回半径

(mm)

フレーム材質

移動方法

RoHS?最小発注数量
プレート式自在 / アジャスター付
スチール
70.1~100
80
35.01~80.00
~50
50
ナイロン
-
80
-
丸穴(2つ穴)
商業施設ディスプレイ / 物流、台車 / OA機器情報通信機器 / 工場設備
59
26
60
100
65
鋼板製亜鉛めっき
キャスター
-
1個
プレート式自在 / アジャスター付
スチール
50.1~70
70
35.01~80.00
~50
50
ナイロン
-
80
-
丸穴(2つ穴)
商業施設ディスプレイ / 物流、台車 / OA機器情報通信機器 / 工場設備
59
26
60
100
66
鋼板製亜鉛めっき
キャスター
-
1個
プレート式自在 / アジャスター付
ステンレス
70.1~100
79
35.01~80.00
~50
50
ナイロン
-
80
-
丸穴(2つ穴)
商業施設ディスプレイ / 物流、台車 / OA機器情報通信機器 / 工場設備
59
26
60
100
65
ステンレス
キャスター
-
1個
アジャスター付
スチール
100.1~130
120
80.01~140.00
70.1~95
75
ナイロン
-
72
72
丸穴
商業施設ディスプレイ / 物流、台車 / OA機器情報通信機器 / 工場設備
98
30
100
100
93
鋼板製亜鉛めっき
キャスター
-
1個
アジャスター付
スチール
70.1~100
84
80.01~140.00
50.1~70
60
ナイロン
-
72
72
丸穴
商業施設ディスプレイ / 物流、台車 / OA機器情報通信機器 / 工場設備
98
30
100
100
76
鋼板製亜鉛めっき
キャスター
-
1個
アジャスター付
ステンレス
100.1~130
120
80.01~140.00
70.1~95
75
ナイロン
-
72
72
丸穴
商業施設ディスプレイ / 物流、台車 / OA機器情報通信機器 / 工場設備
98
30
100
100
76
ステンレス
キャスター
-
1個
アジャスター付 / 双輪
スチール
50.1~70
70
140.01~220.00
-
-
鋼製ボール
M12
-
-
-
商業施設ディスプレイ / 物流、台車 / 工場設備
200
-
-
-
-
鋳鉄製焼付塗装
ボール
10
1個
プレート式自在 / アジャスター付 / 双輪
スチール
100.1~130
128
140.01~220.00
70.1~95
75
ナイロン
-
80
80
丸穴
商業施設ディスプレイ / 物流、台車 / OA機器情報通信機器 / 工場設備
200
64
110
110
93
鋼板製亜鉛めっき
キャスター
10
1個
アジャスター付
スチール
70.1~100
79
485.01~750.00
-
-
鋼製ボール
M16
-
-
-
商業施設ディスプレイ / 物流、台車 / 工場設備
590
-
-
-
-
鋳鉄製焼付塗装
ボール
-
1個
通常単価(税別) (税込単価)
通常出荷日
5,747
( 6,322 )
在庫品1日目当日出荷可能
3,217
( 3,539 )
在庫品1日目当日出荷可能
21,735
( 23,909 )
12日目
9,197
( 10,117 )
在庫品1日目当日出荷可能
4,598
( 5,058 )
在庫品1日目当日出荷可能
30,934
( 34,027 )
在庫品1日目当日出荷可能
9,082
( 9,990 )
在庫品1日目当日出荷可能
21,735
( 23,909 )
在庫品1日目当日出荷可能
12,534
( 13,787 )
在庫品1日目当日出荷可能

詳細情報

基本情報

防振据付・移動・レベリング機能を一体化したマウント。
【特長】
・機器の移動・固定が容易にできる。
・機器の安定性に優れた構造。
・キャスター標準タイプは本体が鋼板仕様とステンレス仕様の二種類で、いずれも軽くて丈夫にできている。
・ステンレス仕様は耐水性、耐薬品性まで幅広い用途で使用可能。
・レベリングボルトまたはハンドルをまわすだけでレベル調整が簡単にできる。
【用途】
・移動の多い機器やレイアウト変更の場合に便利。
・ステンレス仕様は水のたまらない構造になっているので、食品関係の機器等にも使用可能。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

キャリマウントのレビュー
4.6平均満足度:4.63件のレビュー
アルミフレーム架台の脚部
5
満足度:5.0
キャスター、レベラー、防振ボムが一体になっているので非常にコンパクトである。またサイズの割に耐荷重も大きく使い勝手が良い...もっと読む
0人が参考にしています。
架台のレベリング
5
満足度:5.0
とにかく納期が早い。 商社経由で購入するのと価格もほぼ変わらない。 とても便利です。
0人が参考にしています。
自社製品のオプションとして
4
満足度:4.0
CM-100Sを10年以上採用しております。 製品仕様については大変満足しておりますが、まとまった数量で注文する際の出荷...もっと読む
