ハイマウントTYPE LM
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,497円～13,796円特別価格
- 税込単価
- 4,947円～15,176円特別価格
優れた耐油性を発揮し、設備機器の振動・衝撃・騒音を防止するマウント。【特長】・...
詳細情報を確認する商品情報

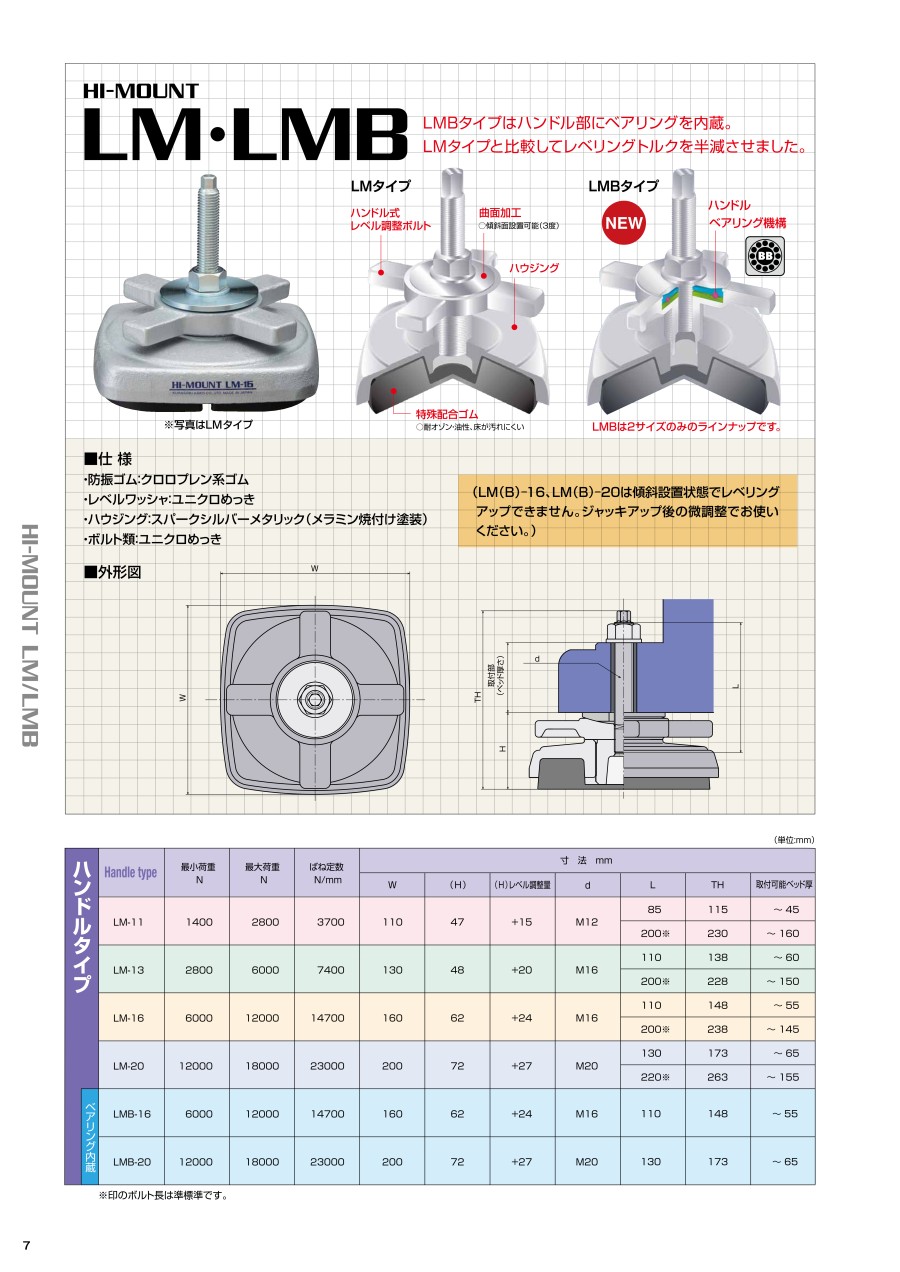

外形図
製品仕様
・防振ゴム：クロロプレン系ゴム
・レベルワッシャ：SS400 ユニクロめっき
・ハウジング：FC250 スパークシルバーメタリック（メラミン焼付け塗装）
・ボルト類：SS400 ユニクロめっき
（LM-16、LM-20、は傾斜設置状態でレベリングアップできません。ジャッキアップ後の微調整でお使い下さい。）
規格表
ハンドルタイプ
| Handle type | 最小荷重 N | 最大荷重 N | ばね定数 N/mm | W | （H） | d | L | TH | 取付可能 ベッド厚 | |
|---|---|---|---|---|---|---|---|---|---|---|
| レベル調整量 | ||||||||||
| LM-11 | 1400 | 2800 | 3700 | 110 | 47 | +15 | M12 | 85 | 115 | ～45 |
| ※200 | 230 | ～160 | ||||||||
| LM-13 | 2800 | 6000 | 7400 | 130 | 48 | +20 | M16 | 110 | 138 | ～60 |
| ※200 | 228 | ～150 | ||||||||
| LM-16 | 6000 | 12000 | 14700 | 160 | 62 | +24 | M16 | 110 | 148 | ～55 |
| ※200 | 238 | ～145 | ||||||||
| LM-20 | 12000 | 18000 | 23000 | 200 | 72 | +27 | M20 | 130 | 173 | ～65 |
| ※220 | 263 | ～155 | ||||||||
注）※印のボルト長は準標準。
商品特長詳細
レイアウトの変更自由
ゴムと床面の微妙な凹凸が噛み合うことにより振動による機械の歩きがない
データが語る、優れた防振性能
振動実測グラフ
油、オゾンに強い耐久性に優れた特殊ゴムを使用
ハンドルを回すことでレベル調整が可能
選定サポート情報
LMシリーズは機器に必要な性能と支持荷重から選定してください。
1 機械に定常振動がある場合、加振周波数を求めます。
2 マウント1箇所当たりの支持荷重を求めます。
3 グラフの支持荷重を横にたどり、各機種との交点を求めます。
4 その位置から下にたどり、固有振動数を求めます。
5 機械に必要な性能を考慮し機種を決定してください。
※一般に機械の加振周波数が求めた固有振動数の2倍以上であれば、防振効果があります。
逆に√2倍以下であれば共振域に入りますので再選定してください。
LMシリーズの支持荷重と固有振動数
注意
※固有振動数は機械の加振力が上下方向に発生している場合に適用してください。
※安定性を重視する場合は、支持荷重を少なめにし、防振効果を重視する場合は最大荷重の範囲で多めに掛けてください。
※防振性能を重視する場合は各点で支持荷重に合わせた機種を選定し、固有振動数をできるだけ揃えてください。
※鈑金プレス等の衝撃力の緩和にはMシリーズBtypeをお使いください。
選定サポート情報
開発秘話
ハイマウントシリーズは倉敷化工産業機器事業部の初めての市場投入製品であり、自動車部品のみでなく産業機器領域への展開の足掛かりとなった商品です。
その後、改良を重ねて現在のMタイプ、LMタイプを開発しています。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,497円 ( 4,947円 ) | 在庫品1日目当日出荷可能 |
4,598円 ( 5,058円 ) | 在庫品1日目当日出荷可能 |
5,598円 ( 6,158円 ) | 在庫品1日目当日出荷可能 |
6,438円 ( 7,082円 ) | 在庫品1日目当日出荷可能 |
11,382円 ( 12,520円 ) | 在庫品1日目当日出荷可能 |
11,497円 ( 12,647円 ) | 7日目 |
13,684円 ( 15,052円 ) | 在庫品1日目当日出荷可能 |
13,796円12,692円 ( 13,961円 ) | 7日目 |
詳細情報
基本情報
優れた耐油性を発揮し、設備機器の振動・衝撃・騒音を防止するマウント。
【特長】
・コンパクトなボディーで大きな防振性能を発揮。
・LM typeハンドル式でレベル調整も容易。
・豊富なラインナップにより、防振性能重視、安定性能重視を選択可能。
・床を汚しにくく、油、オゾンに強い耐久性に優れた特殊ゴムを使用している。
・ハンドルを回すことでレベル調整が可能。
・振動による機械の歩きがなく、床の勾配に合わせて設置が可能（±3度）。
・基礎ボルト工事が不要なので環境に合わせてレイアウト変更ができる。
【用途】
・インジェクション、プレスなどの工作機械の防振に。
