ハイウェッジ

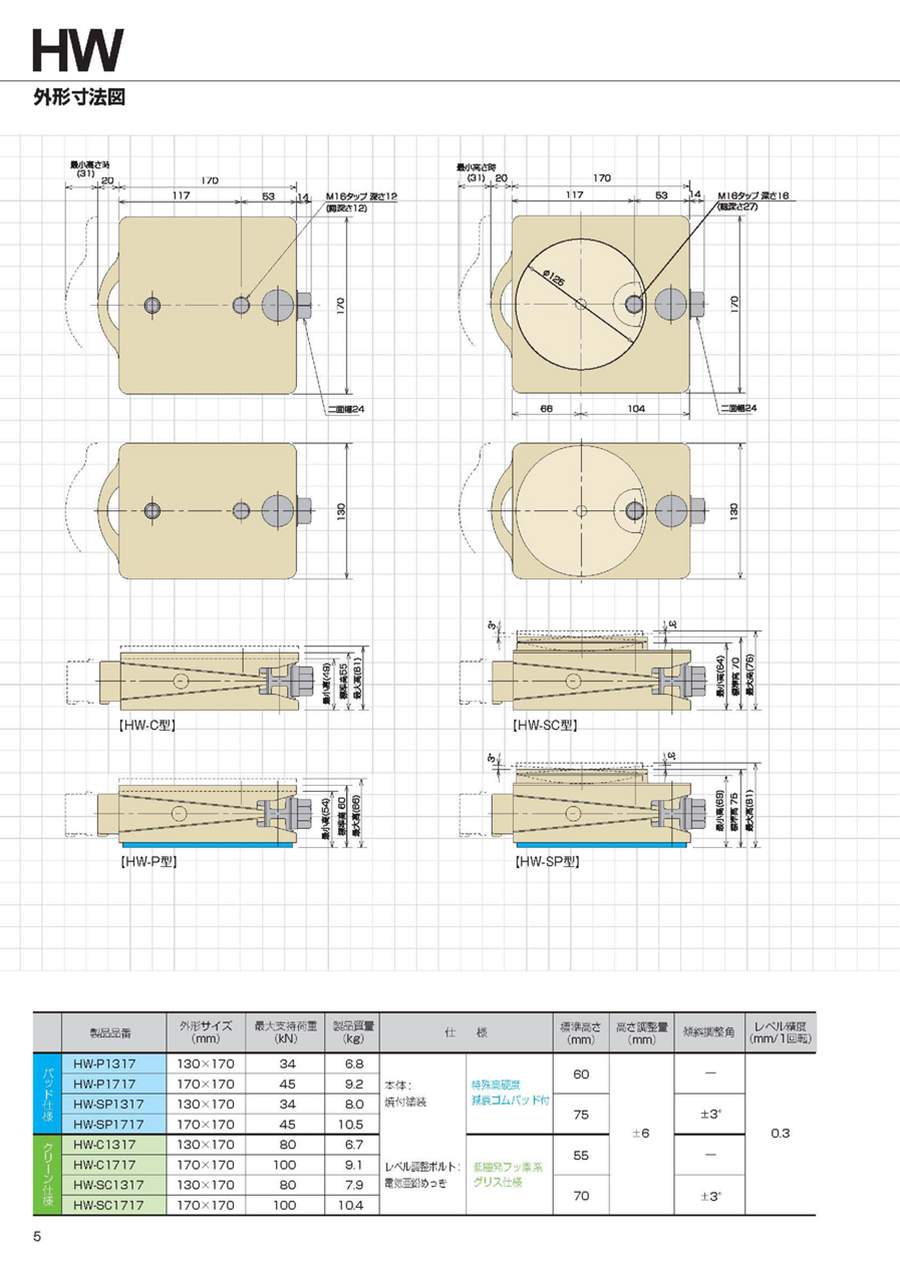

外形図

HW

HWM

製品仕様

HW：大型機械から中型機械まで対応できる標準タイプ 最大支持荷重：34～100kN

HWM：剛性、レベリング精度を向上させた、小型機械から中型機械まで対応できるタイプ 最大支持荷重：16～70kN

規格表

使用例

用途

• FPD製造プロセス装置
• 半導体製造プロセス装置
• 精密金属加工機械
• クリーンルーム設置大型機械装置
• 大型精密測定器

商品特長詳細

HDRハイダンピングラバー

優れた減衰性により機械の自励振動の収束を早め、長期安定性を可能にするクリープ性能に優れ、高面圧が可能な新開発のHDRを採用しました。
耐油性、色の非移行性にも優れています。

レベル調整ボルト

レベル調整時にボルト頭部の位置が移動しない独自の構造を採用したことで、作業性と作業の安全性が向上しました。

HI-WEDGEシリーズはすべて環境にやさしいRoHS対応仕様です。

• 焼き付け塗装（鉛フリー）
  意匠と防錆のための表面処理を耐久性に優れる樹脂焼き付け塗装を採用しました。
  ※摺動部は潤滑グリスの塗布をしています。
• 電気亜鉛めっき（三価クロム）
  環境に配慮した三価クロムのクロメート処理を採用しました。

スタピライザー機構

床面水平

床面の傾斜にも±3°まで対応可能なため、機器を水平に保ち、安定で安心性の高い作業環境が実現。

ウェッジ機構（特許取得 PAT.No. 4583960号）

ゆるやかな二面傾斜くさび構造の採用により、小さなトルクで大きな押上げ力を発揮することを可能にしました。

注意・禁止事項

【WARNING】使用上の注意

• ハイウェッジを取り付ける機器のベッド・フレーム及び設置床は、十分に剛性のある事が必要です。
  また、機器に安定性があり、大きなアンパランスが無いことも必要です。
• HW：工具は、モンキーレンチ、二面幅24用のスパナまたは、ボックスレンチをご用意ください。
  HWM：工具は、モンキーレンチ、二面幅22用スバナ（六角穴二面幅12用レンチ） または、ボックスレンチをこ用意ください。
  支持荷重が大きい場合は、柄の長いものをご用意ください。
• レベル調整時、中（クサピ形状）パーツが前後に移動します。ハイウェッジ後部に（据付図）のスペースを確保してください。
• 作業時の安全確保には、十分な配慮をお願いします。
• 仕様調整璽を超えての使用は、製品を破損する恐れがありますので、説明書をこ確認の上ご使用ください。
