倉敷化工

スプリングハイマウント

カタログ |

通常単価(税別): 15,614円～43,584円

税込単価: 17,175円～47,942円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

プレス用のコンパクトなハイマウント。高いレベルの防振性能、施工も簡単で優れたコ...

種類
防振マウント・空気ばね
材質
金属
接続形状
片端おねじ
接続ねじ M
M20
防振マウント種類
スプリング内蔵形
高さ調節ハンドル
あり
特性
標準／防振性
ねじ材質
スチール
ねじ表面処理
三価クロメート
本体表面処理
その他
底面ゴム材質
ニトリルゴム
幅 W (mm)
150
ねじの長さ L1 (mm)
120
表面処理詳細
焼付塗装

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

外観

取付方法

1.防振する機械のボルト穴の下にスプリングハイマウントを置く。
2.上側からスプリングハイマウントのねじ孔にボルトを差し込み、ベアリングブロックに止るまでねじ込む。
3.レベルはレベリングボルトをねじ込むとスプリングハイマウントの高さが高くなり調節可能。
4.次にナットを完全に締めつける。

※ スプリングハイマウント設置で樹脂ベース床等で床の変色が見られることがある。特にそれを避けたい場合にはご使用を見合わせる必要あり。

規格表

（単位：mm）

型番	最小荷重 N	最大荷重 N	φD₁	φD₂	（H）	（H）	d	ボルト長さ L	TH	取付可能ベッド厚
型番	最小荷重 N	最大荷重 N	φD₁	φD₂	（H）	レベル調整量	d	ボルト長さ L	TH	取付可能ベッド厚
KSD-04	2,900	5,900	150	112	65	+15	M20	120	180	59
KSD-08	5,900	9,800	150	112	65	+15	M20	120	180	59
KSD-12	9,800	14,700	150	112	66	+10	M20	120	180	64
KSD-20	14,700	23,500	150	112	73	+10	M20	120	190	64
KSD-30	23,500	33,300	150	112	78	+7	M20	120	195	67

商品特長詳細

支持荷重と固有振動数

型番リスト

表示件数

型番

高さH・厚さT

(mm)

高さ調整量 L2

(mm)

最小荷重

(N)

最大荷重

(N)

RoHS?

最小発注数量

65	15	2900	5900	-	1個
65	15	5900	9800	10	1個
66	10	9800	14700	10	1個
73	10	14700	23500	10	1個
78	7	23500	33300	10	1個

通常単価(税別) (税込単価)	通常出荷日

15,614円 ( 17,175円 )	5日目
34,384円 ( 37,822円 )	5日目
37,836円 ( 41,620円 )	在庫品1日目当日出荷可能
41,286円 ( 45,415円 )	在庫品1日目当日出荷可能
43,584円 ( 47,942円 )	5日目

詳細情報

基本情報

基本情報

プレス用のコンパクトなハイマウント。高いレベルの防振性能、施工も簡単で優れたコストパフォーマンスを実現。
【特長】
・スプリングハイマウントは、プレス用防振装置として開発。
・皿ばね固有の性質を利用して特殊配置した構造であるためコンパクト設計にもかかわらず衝撃振動の防振は抜群です。
・機械の取付けは直接支持形でかつ特別の基礎工事を必要としないため、防振コストを大幅に低減します。
【用途】
・金属加工機械・機械プレス（小型・中型）、シャーリング、ベンダー、その他。
・工作機械・フライス盤、形削り盤、ブローチ盤、スロッター、その他。
・産業機械・射出成形機、ロール、クラッシャー、印刷機械、食品加工機、線材加工機、その他。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

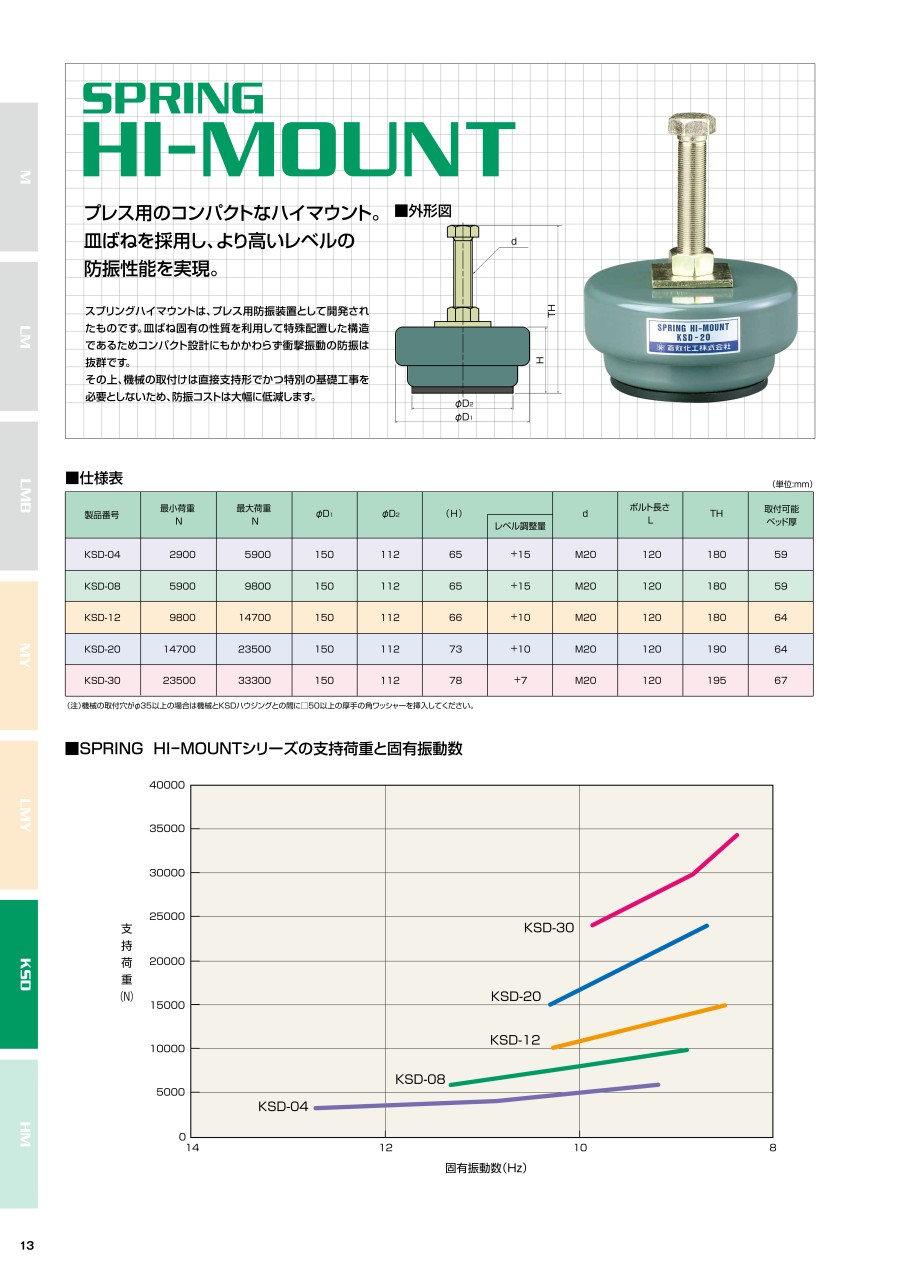

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

倉敷化工
ベローズ形空気ばね（PSB形）
固有振動数が低く、良好な防振効果が得られます。内圧を変えるだけで広い荷重範囲に対応でき、固有振動数（防振効果）はほぼ一定です。コイルスプリングに見られるようなサージング現象がなく、高周波振動を絶縁できます。
倉敷化工
ダイアフラム形空気ばね（PSD形）
金属筒体にゴムダイアフラムを設けた特殊な空気ばねで優れた防振性能を発揮します｡最大荷重のときには固有振動数が3～4Hzとなり、PSB形空気ばねに近い防振性能を発揮します。コイルスプリングにみられるようなサージング現象を絶縁でき、防音効果が得られます。
倉敷化工
ハイマウント LMYシリーズ
ハイダンピングラバー採用により、従来の防振性能に減衰性能が優れています。LMY typeハンドル式でレベル調整も容易です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
