パイプフレーム用キャスターベースロック
- 通常単価(税別)
- 7,695円～8,663円
- 税込単価
- 8,465円～9,529円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
パイプフレーム用キャスターのベースロックです。台車の固定に使用します。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様

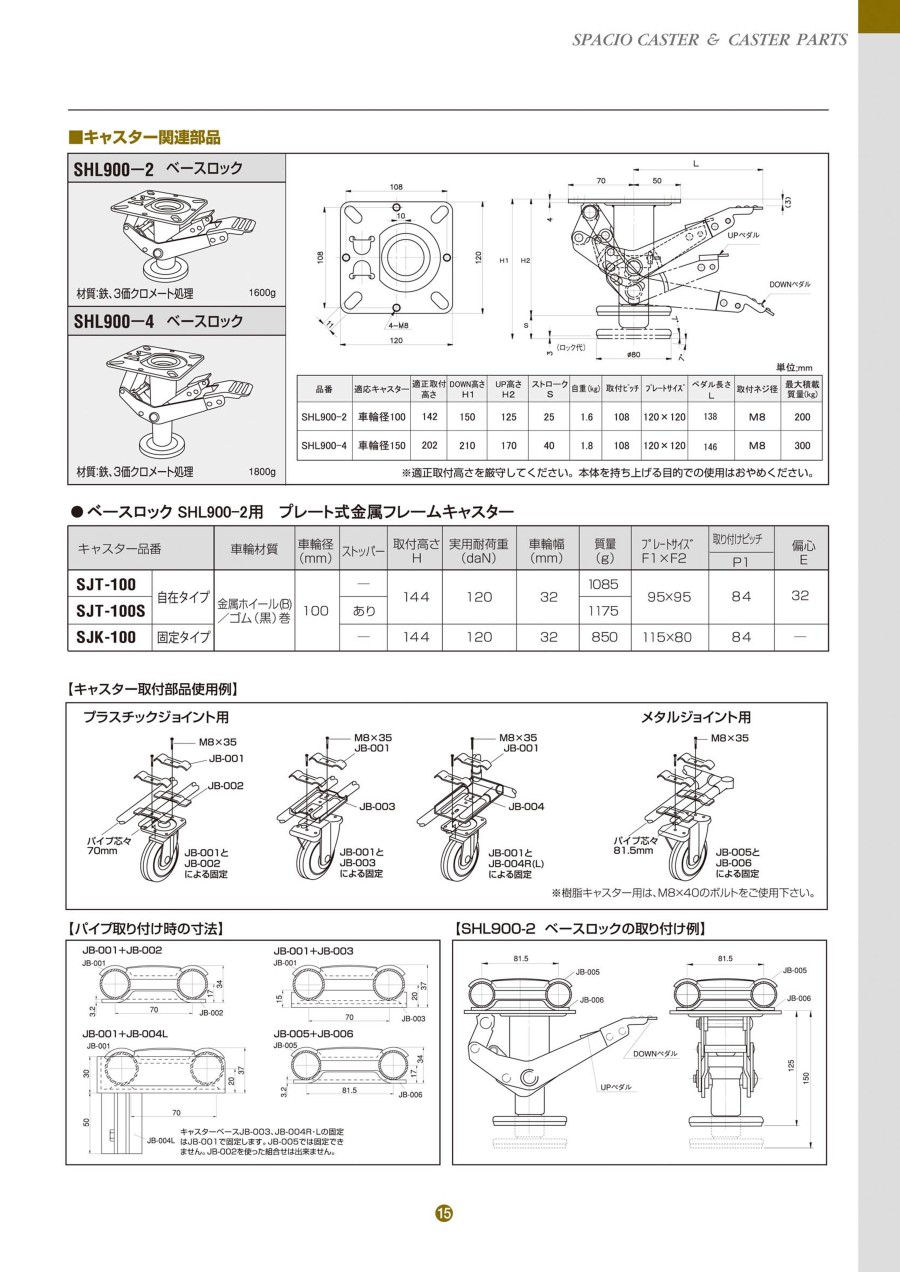

外形図
製品仕様
| 型番 | 材質 | 質量 g |
|---|---|---|
| SHL900-2 | 鉄、3価クロメート処理 | 1,600 |
| SHL900-4 | 1,800 |
規格表
単位：mm
| 型番 | 適応 キャスター | 適正取付 高さ | DOWN 高さ H1 | UP 高さ H2 | ストローク S | 自重（kg） | 取付 ピッチ | プレート サイズ | ペダル 長さ L | 取付ネジ径 | 最大積載 質量（kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SHL900-2 | 車輪径100 | 142 | 150 | 125 | 25 | 1.6 | 108 | 120×120 | 138 | M8 | 200 |
| SHL900-4 | 車輪径150 | 202 | 210 | 170 | 40 | 1.8 | 108 | 120×120 | 146 | M8 | 300 |
※適正取付高さを厳守してください。本体を持ち上げる目的での使用はおやめください。
使用例
パイプ取り付け時の寸法
キャスターベースJB-003、JB-004R-Lの固定はJB-001で固定します。
JB-005では固定できません。JB-002を使った組合せは出来ません。
SHL900-2 ベースロックの取り付け例
