インシュレーター 両端おねじタイプ
- 通常単価(税別)
- 2,113円～3,317円
- 税込単価
- 2,324円～3,649円
上下をボルトで固定するタイプの防振ゲル。防振対象物の荷重や共振点を確認の上、お選びください。【特長】・...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

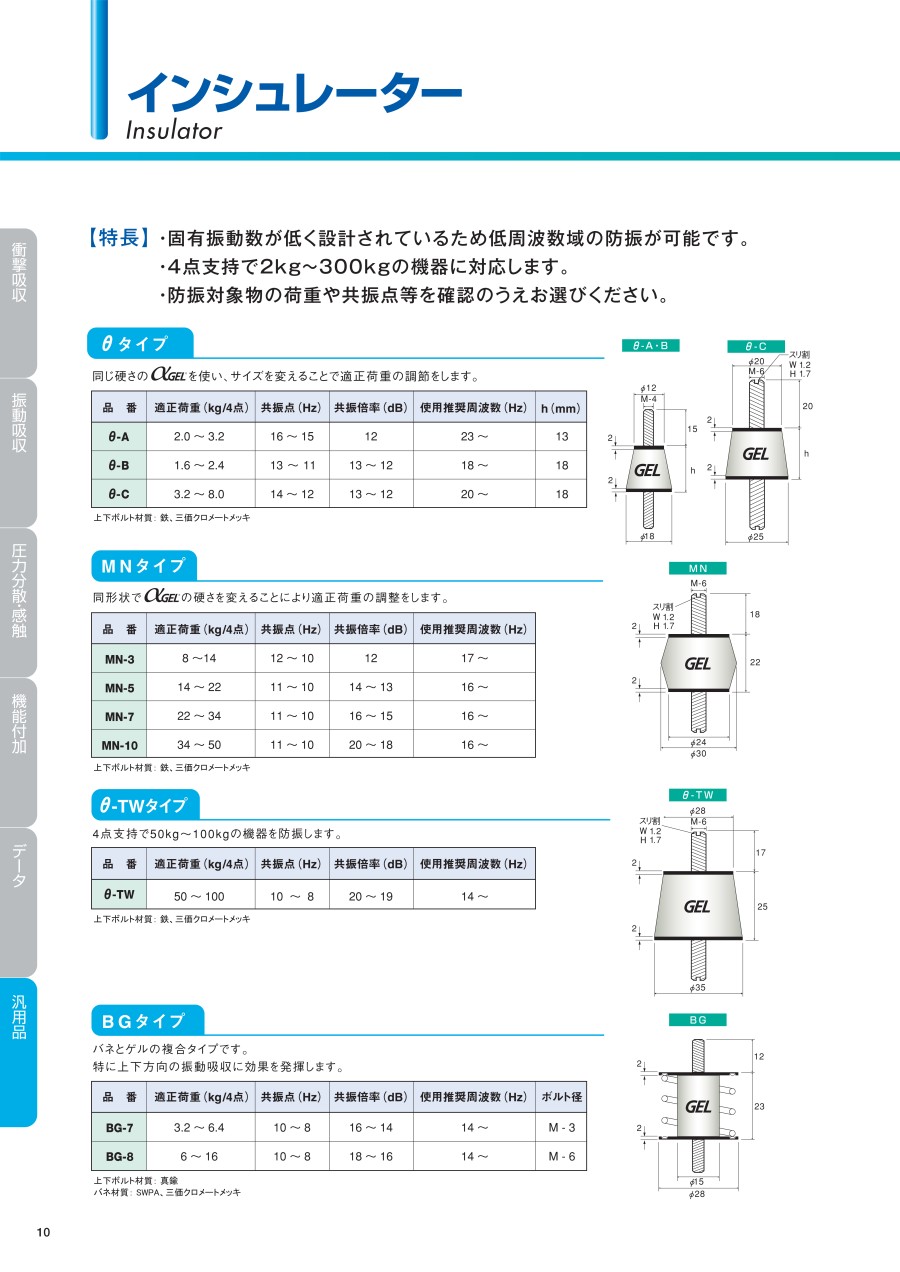

インシュレーター θタイプの外形図と寸法
インシュレーター θタイプの外形図
| 形状 | 適正荷重 （kg/4点） |
共振点 （Hz） |
共振倍率 （dB） |
使用推奨 周波数（Hz） |
h （mm） |
|---|---|---|---|---|---|
| θ-A | 2.0～3.2 | 16～15 | 12 | 23～ | 13 |
| θ-B | 1.6～2.4 | 13～11 | 13～12 | 18～ | 18 |
| θ-C | 3.2～8.0 | 14～12 | 13～12 | 20～ | 18 |
インシュレーター θ-TWタイプの外形図と寸法
インシュレーター θ-TWタイプの外形図
| 形状 | 適正荷重 （kg/4点） |
共振点 （Hz） |
共振倍率 （dB） |
使用推奨 周波数（Hz） |
|---|---|---|---|---|
| θ-TW | 50～100 | 10～8 | 20～19 | 14～ |
インシュレーター MNタイプの外形図と寸法
インシュレーター MNタイプの外形図
| 形状 | 適正荷重 （kg/4点） |
共振点 （Hz） |
共振倍率 （dB） |
使用推奨 周波数（Hz） |
|---|---|---|---|---|
| MN-3 | 8～14 | 12～10 | 12 | 17～ |
| MN-5 | 14～22 | 11～10 | 14～13 | 16～ |
| MN-7 | 22～34 | 11～10 | 16～15 | 16～ |
| MN-10 | 34～50 | 11～10 | 20～18 | 16～ |
インシュレーター BGタイプの外形図と寸法
インシュレーター BGタイプの外形図
| 形状 | 適正荷重 （kg/4点） |
共振点 （Hz） |
共振倍率 （dB） |
使用推奨 周波数（Hz） |
ボルト径 |
|---|---|---|---|---|---|
| BG-7 | 3.2～6.4 | 10～8 | 16～14 | 14～ | M-3 |
| BG-8 | 6～16 | 10～8 | 18～16 | 14～ | M-6 |
インシュレーターの取付方法
正しい使用方法
1.均一な荷重
2.ステイ等を利用して圧縮方向での吊り下げ
誤った使用方法
1.不均一な荷重
2.ボルト穴の芯ズレ
3.ゲル部分のねじれ
4.引張方向の使用
5.剪断方向の使用
インシュレーターの応用例
インシュレーター応用図
ポンプ・コンプレッサー、計測機器、精密機器、OA機器などに。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,317円 ( 3,649円 ) | 在庫品1日目当日出荷可能 |
3,317円 ( 3,649円 ) | 在庫品1日目当日出荷可能 |
2,497円 ( 2,747円 ) | 在庫品1日目当日出荷可能 |
2,497円 ( 2,747円 ) | 在庫品1日目当日出荷可能 |
2,418円 ( 2,660円 ) | 在庫品1日目当日出荷可能 |
2,497円 ( 2,747円 ) | 在庫品1日目当日出荷可能 |
2,113円 ( 2,324円 ) | 在庫品1日目当日出荷可能 |
2,380円 ( 2,618円 ) | 在庫品1日目当日出荷可能 |
2,761円 ( 3,037円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
上下をボルトで固定するタイプの防振ゲル。
防振対象物の荷重や共振点を確認の上、お選びください。
【特長】
・固有振動数が低く設計されているため低周波数域の防振が可能。
・4点支持で2.0～100.0kgの機器に対応。
・耐オゾン性、耐紫外線、耐薬品性に優れ、さまざまな場所での使用が可能。
・圧縮を繰り返しても性能の変化がほとんどない。
・肌に触れてもアレルギーが起きにくく、燃やしても有毒ガスが発生しない。
【用途】
・防振ゴムでは取り除くことが難しい低周波数域からの微振動に効果を発揮。
・ポンプ、コンプレッサー、計測機器、精密機器、OA機器などの防振に最適。
