インシュレーター おねじ・プレートタイプ
- 通常単価(税別)
- 2,497円～15,619円
- 税込単価
- 2,747円～17,181円
底面にプレートが、上面にボルトが一体化されたタイプの防振ゲル。防振対象物の荷重や共振点を確認の上お選び...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

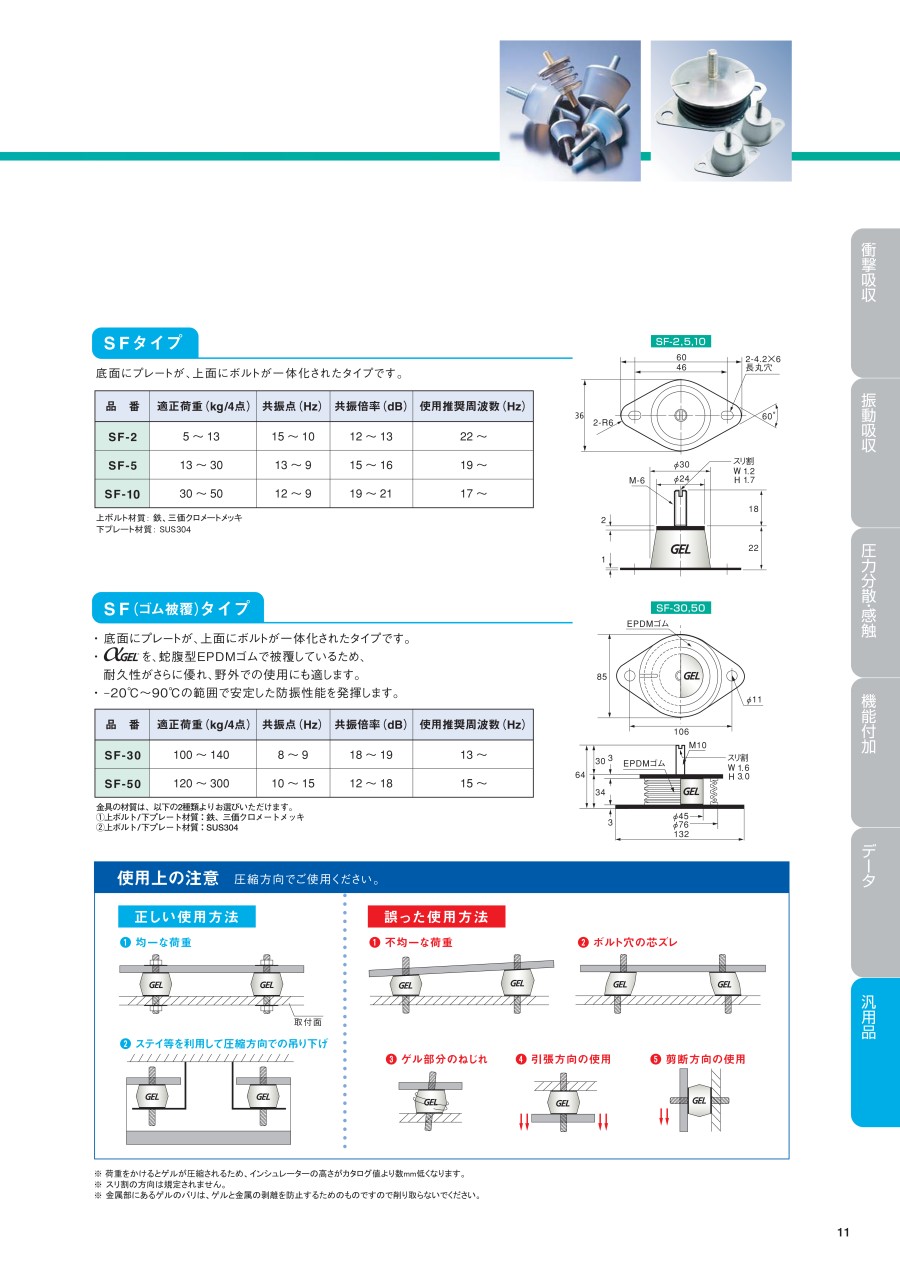

インシュレーター SFタイプの外形図と寸法
インシュレーター SFタイプの外形図
| 形状 | 適正荷重 (kg/4点) |
共振点 （Hz） |
共振倍率 （dB） |
使用推奨 周波数（Hz） |
|---|---|---|---|---|
| SF-2 | 5～13 | 15～10 | 12～13 | 22～ |
| SF-5 | 13～30 | 13～9 | 15～16 | 19～ |
| SF-10 | 30～50 | 12～9 | 19～21 | 17～ |
インシュレーター SF(ゴム被服)タイプの外形図と寸法
インシュレーター SF(ゴム被服)タイプの外形図
| 形状 | 適正荷重 (kg/4点) |
共振点 （Hz） |
共振倍率 （dB） |
使用推奨 周波数（Hz） |
|---|---|---|---|---|
| SF-30 | 100～140 | 8～9 | 18～19 | 13～ |
| SF-50 | 120～300 | 10～15 | 12～18 | 15～ |
インシュレーターの取付方法
正しい使用方法
1.均一な荷重
2.ステイ等を利用して圧縮方向での吊り下げ
誤った使用方法
1.不均一な荷重
2.ボルト穴の芯ズレ
3.ゲル部分のねじれ
4.引張方向の使用
5.剪断方向の使用
インシュレーターの応用例
インシュレーター応用図
ポンプ・コンプレッサー、計測機器、精密機器、OA機器などに。
詳細情報
基本情報
底面にプレートが、上面にボルトが一体化されたタイプの防振ゲル。
防振対象物の荷重や共振点を確認の上お選びください。
【特長】
・固有振動数が低く設定されているため低周波数域の防振が可能。
・耐オゾン性、耐紫外線、耐薬品性に優れ、さまざまな場所での使用が可能。
・圧縮を繰り返しても性能の変化がほとんどない。4点支持で5.0～300kgの機器に対応。
・肌に触れてもアレルギーが起きにくく、燃やしても有毒ガスが発生しない。
【用途】
・防振ゴムでは取り除くことが難しい低周波数域からの微振動に効果を発揮。
・真空ポンプやコンプレッサーの下部に設置でき、計測機器、分析機器など、各種精密機器の防振に最適。
