SM-B3010の仕様・寸法情報
商品情報
外形図
SM-P3010
SM-B3010
製品仕様
外観
ゴムブッシュ SM-B3010
ゴムパッキン SM-P3010
取り付け図
ゴムブッシュ
ナット、ワッシャ、ゴムパッキン、機器ブラケット、ゴムブッシュ、ダブルナット、吊りボルト
トレンデブッシュ
- 1.吊りボルト設置
- 2.吊りボルトに防振ゴムとナット、ワッシャーを取り付ける
- 3.各ナットを本締めする
注意・禁止事項
- ※ この吊強度については、公的な強度基準や評価方法が規定、確立されていない。
ブラケット自体の形状、強度、吊高さなどの施工側要因にも大きく依存するため、本ブッシュを使用することにより機能の脱落防止を保証するものではない。 - ※ 機器側のブラケット形状によっては、取り付け出来ない場合もあり。
- ※ ボルト、ナット、ワッシャー類はお客さまの方で用意すること。
開発秘話
空調用室内機の簡易防振材として商品化しています。
今ではほとんどの室内機に付属されている商品です。
詳細情報
基本情報
ゴムパッキンと組み合わせることにより効果的な防振吊りが可能なゴムブッシュ。
【特長】
・ゴムブッシュとゴムパッキンを組み合わせることにより、効果的な防振吊りが可能。
・ゴムは耐候性合成ゴム製、座金表面は錆に強いステンレスです。
・トレンデブッシュはゴムブッシュと同等の機能で、防振性能はそのままに簡易な作業で外れにくい機能を付加。
・トレンデブッシュとゴムブッシュには、座金を接着。
【用途】
・空調用室内機の簡易防振に。

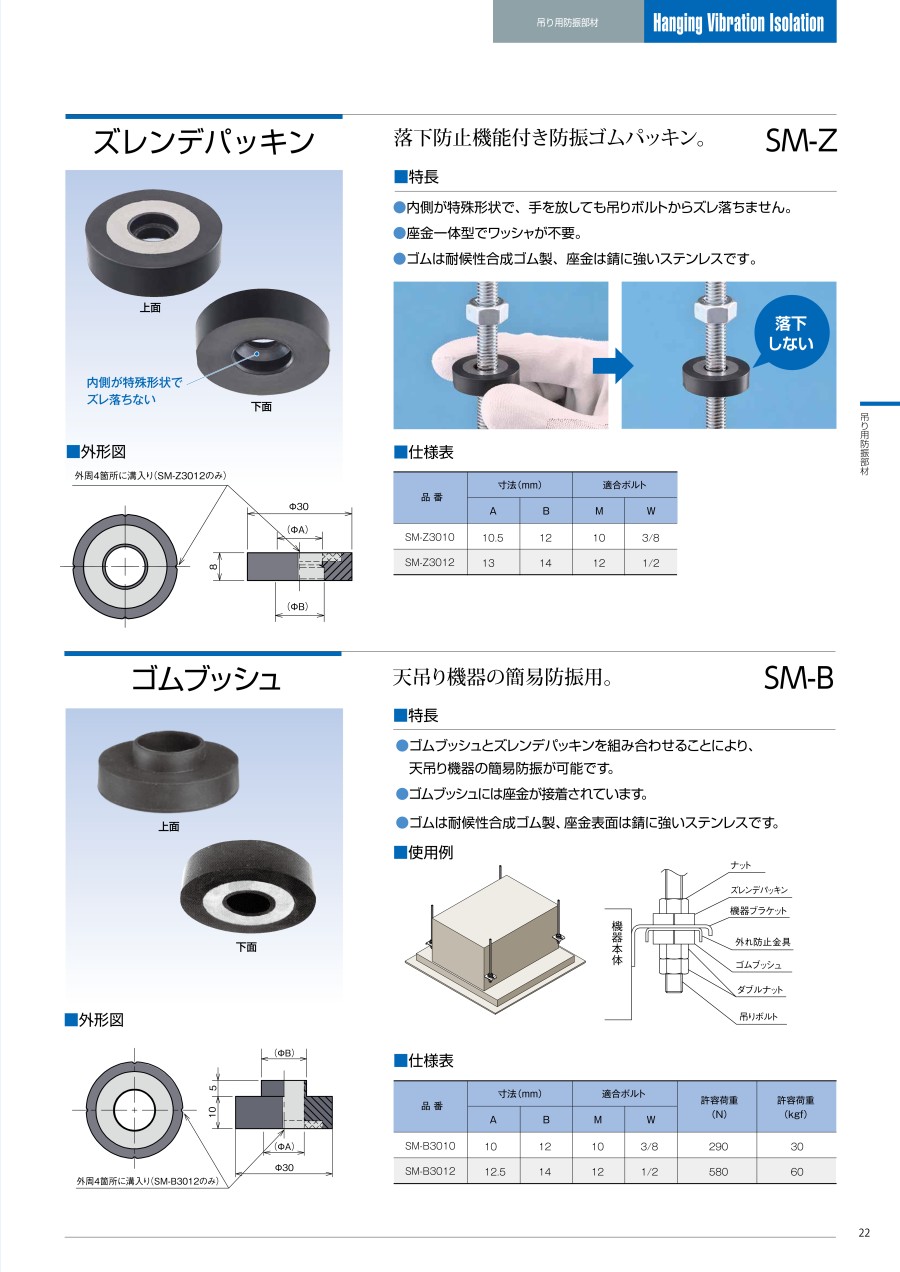

カタログ
