KMGシリーズ（オールガスタイプ）

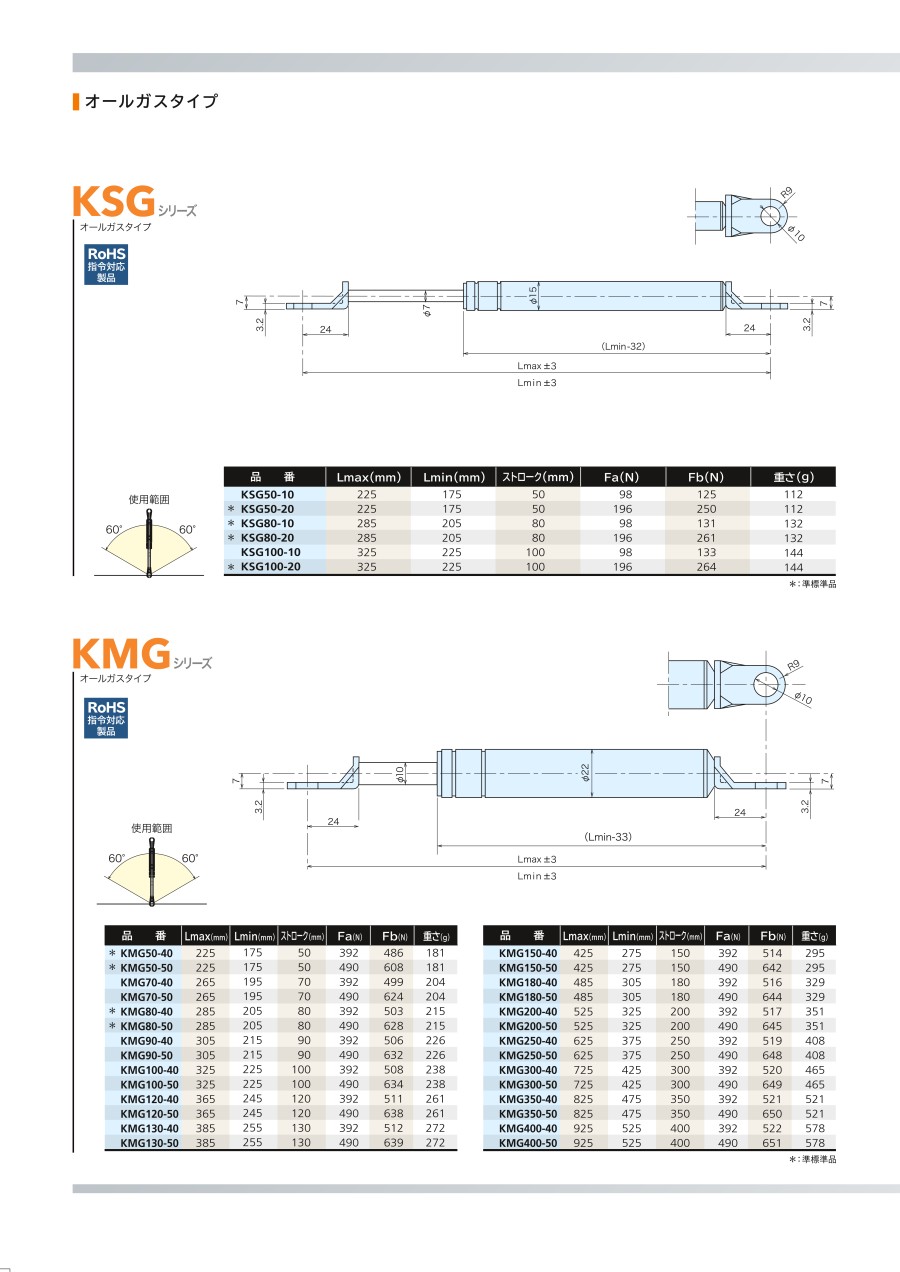

外形図

規格表

商品特長詳細

KYBガススプリングはコイルバネに比べバネ定数が低いため長い圧縮ストロークにわたってほぼ一定のバネ力が発生でき、扉類の開閉用として最適の特性を持っています。また、バネ作用と共に減衰作用を持ち、扉類の開閉速度を確実にコントロールできます。

オールガスタイプ［コンパクト型］

フリーピストンタイプからオイルとフリーピストンを取り除いたもので直接加圧するタイプです。

反発力特性

KYBガススプリングにおいて伸縮作動させると右図ような特性となります。これはガス室の内圧変化や内部のオイルシールや各部品の摺動抵抗が表れるものです。

Fa=（Fau+Fal）/2
Fb=（Fbu+Fbl）/2

f=内部摺動抵抗値（シール等による摺動抵抗）

選定サポート情報

選定上の注意

• ガススプリングの必要反発力は F=W×L1/L2となるため、選定ガススプリングの反発力はF×1.1（kgf）以上になるように選定してください。
• 求められた反発力（F×1.1）がガススプリングの公称反発力（Fa）より大きい時は2本以上の使用としてください。
• KYBガススプリングの最縮長時の反発力（Fb）は公称反発力（Fa）の約1.4倍になるように設計されています。
• ガススプリングの反発力は20℃で設計されています。温度が10℃変化する（高温、低温側とも）毎に反発力は約3.4%増減しますので、使用条件を考慮して選定してください。
• 取付ピンについては、ブラケット穴径-0.5mm以下にてご使用ください。

選定例（選定方法）

右図のようにガススプリングを取付けたときのフタの開閉に必要な操作力は下表のようになります。

フタ重量5kgfのとき

機種名	0°の時の操作力（kgf）		60°の時の操作力（kgf）
	開くとき	閉じる時	開くとき	閉じる時
KDF100-5	-2.1	-1.7	0.03	2.6
KDF100-10	-1.5	-1.1	2.5	5.0
KDF100-15	-0.9	-0.5	4.9	7.4

※操作力とは：右図にあるフタ先端部を持ち、フタを持ち上げるのに必要な人の力です。

注意・禁止事項

選定上のご注意

• ガススプリングの取付位置を設定される際、ガススプリングの仕様と向きを必ず確認して下さい。
  オールガスタイプは、ピストンロッド下向きでのご使用をお願いします。ピストンロッドを上向きで設定しますと、ガス漏れを発生させる原因となります。
• ガススプリングの仕様範囲で選定して下さい。
  最大長より、引っ張ったり、最少長より、押し込んだりしますとガススプリングの故障、あるいは、お客様が怪我をする恐れがあり、大変危険です。
• ガススプリングに横荷重が掛からないよう設定して下さい。
  ガススプリングは、直進方向に動く製品で横荷重への対策はされておりません。故障の原因となります。
• 扉や蓋等、ガススプリングを利用して持ち上げ、保持をする場合、必ずステー・ストッパー等を利用して下さい。
  ガススプリングは、窒素ガスを利用して反力を出しており、温度変化により反力が変化します。
• ガススプリングが急激なスピードや微振動を受ける可能性のある場所では使用しないで下さい。
  ガススプリングに急激な伸び縮み・微振動・微振幅を与えるとシール等を痛め、故障の原因となります。

注意・禁止事項

• 周囲温度は-20℃～+80℃の範囲内で、使用して下さい。
  周囲温度により、オイルの凍結・ガスの膨脹により故障の原因をなります。仕様により、温度範囲に制約があります。寸法一覧表を確認して下さい。
• ビニール等の梱包材を取り外してから、ガススプリングをご利用下さい。
  梱包材がピストンロッドに付着し、内部に入り込みシールを痛め、油漏れを起こす原因となります。
• ガススプリングの摺動部に注油は不要です。
  ピストンロッド部等の摺動部に注油されますと、内部のシールを痛め油漏れの原因となります。
• ピストンロッドに傷をつけないで下さい。
  ピストンロッドに傷をつけ摺動させると内部のオイル・ガスが漏れて反発力低下・作動不良の原因となります。
• ガススプリングのシリンダー部分に傷をつけないで下さい。
  錆の原因となります。また、圧痕は作動不良の原因となりますので、ご注意下さい。
• 雨や水のかかる場所、ホコリの多い場所での使用は避けて下さい。
  シールを痛め、反発力低下・作動不良の原因となります。
• 廃却の目的以外で分解する事は避けて下さい。
  高圧ガスが封入されていますので、分解すると爆発や内部部品が飛び出す可能性があり非常に危険です。
• 反発力の低下・油漏れが発生した場合、直ちに使用を中止し、KYB社へ連絡下さい。
  フリーピストンタイプは、油が漏れた際、反発力が高くなり、取付部等破損する場合があります。

注意・禁止事項

廃却の手順

• （1）ビニール袋をかぶせ、その上から2～3mmのドリルで穴をあけ、ガス・油を抜いて下さい。
• （2）保護メガネを使用する等、安全対策を行ってから、作業して下さい。

上図の要領で穴をあけガス抜きをしてから廃却してください。
