KYB(カヤバ工業)

KHGシリーズ（オールガスタイプ）

KHGシリーズ（オールガスタイプ）
  • 数量スライド割引
  • 一部当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
4,289円～5,989円
税込単価
4,718円～6,588円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

KMFシリーズ（フリーピストンタイプ）

KYB(カヤバ工業)

KMFシリーズ（フリーピストンタイプ）
4.4
通常価格(税別)： 3,031円 (税込価格：3,334円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

KSFシリーズ（フリーピストンタイプ）

KYB(カヤバ工業)

KSFシリーズ（フリーピストンタイプ）
4.3
通常価格(税別)： 3,319円 (税込価格：3,651円)

通常出荷日：在庫品1日目

ストローク長に対し、全長がコンパクトなガススプリング。【特長】・ストロークに対...

詳細情報を確認する
  • 種類
    ガススプリング
  • ガススプリングの(構造)種類
    取付方向固定(オールガス)タイプ
  • 使用温度範囲 (℃)
    -20::80
  • ロッド材質
    スチール
  • ロッド径 d
    8
  • 使用用途
    産業機械／OA機器／医療機器／工作機械／一般家具
  • 使用環境
    屋内
  • ロッド側先端形状
    Cタイプ
  • シリンダ側先端形状
    Cタイプ
  • シリンダ材質
    スチール
  • 取付方向
    60°
  • シリンダ外径 D
    18
  • 本体色
    ブラック

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が30型番あります。
数量：

商品情報

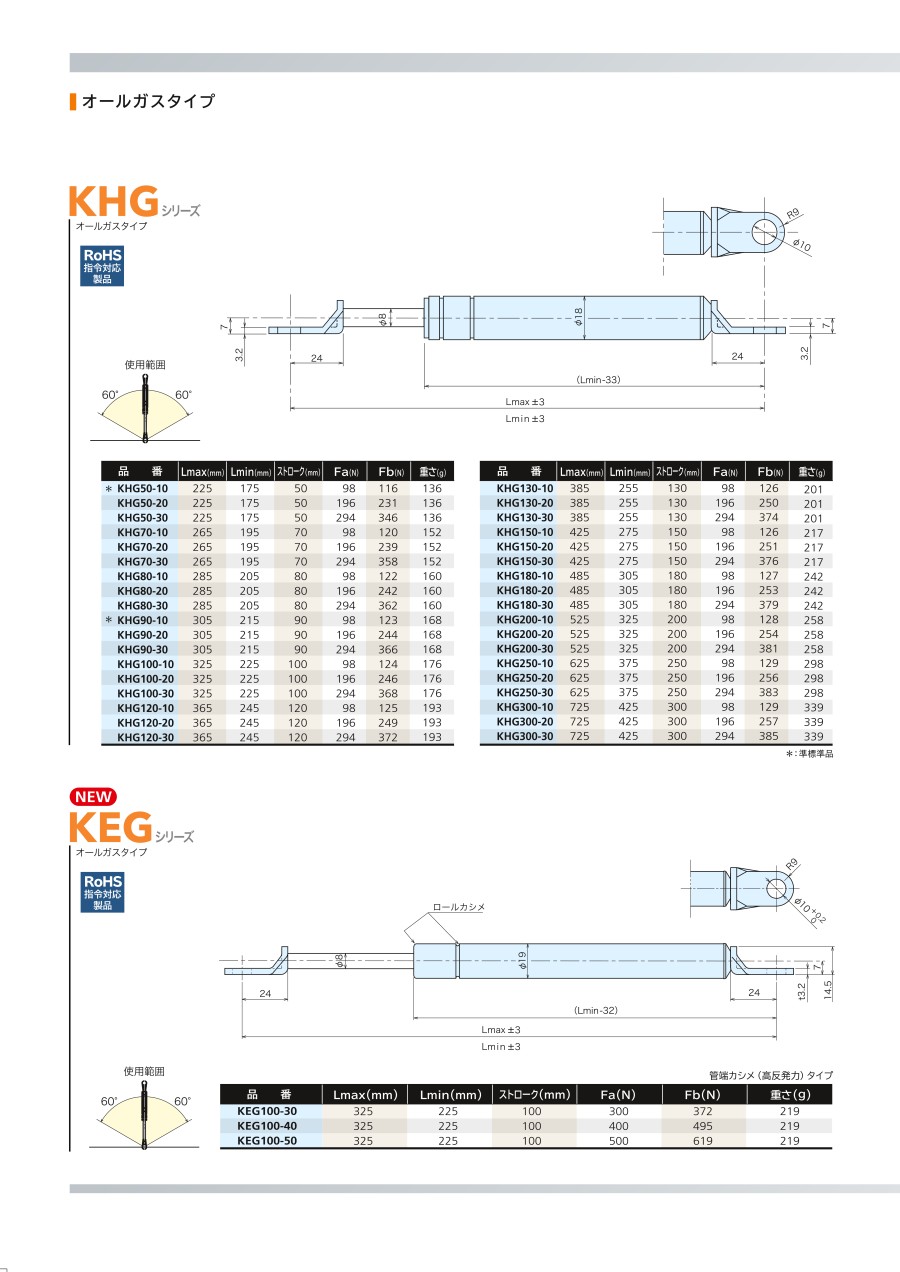

製品仕様と外形図

外形図

KGHシリーズ(オールガスタイプ)外形図

規格表

KHG50-10～KHG120-30

品番Lmax(mm)Lmin(mm)ストローク
(mm)		Fa NFb N重さ(g)
KHG50-102251755098116136
KHG50-2022517550196231136
KHG50-3022517550294346136
KHG70-102651957098120152
KHG70-2026519570196239152
KHG70-3026519570294358152
KHG80-102852058098122160
KHG80-2028520580196242160
KHG80-3028520580294362160
KHG90-103052159098123168
KHG90-2030521590196244168
KHG90-3030521590294366168
KHG100-1032522510098124176
KHG100-20325225100196246176
KHG100-30325225100294368176
KHG120-1036524512098125193
KHG120-20365245120196249193
KHG120-30365245120294372193

KHG130-10～KHG300-30

品番Lmax(mm)Lmin(mm)ストローク(mm)Fa NFb N重さ(g)
KHG130-1038525513098126201
KHG130-20385255130196250201
KHG130-30385255130294374201
KHG150-1042527515098126217
KHG150-20425275150196251217
KHG150-30425275150294376217
KHG180-1048530518098127242
KHG180-20485305180196253242
KHG180-30485305180294379242
KHG200-1052532520098128258
KHG200-20525325200196254258
KHG200-30525325200294381258
KHG250-1062537525098129298
KHG250-20625375250196256298
KHG250-30625375250294383298
KHG300-1072542530098129339
KHG300-20725425300196257339
KHG300-30725425300294385339

型番リスト

表示件数
  • 1
    • 型番
    KHG50-10
    KHG50-20
    KHG50-30
    KHG70-30
    KHG80-10
    KHG80-20
    KHG90-10
    KHG90-30
    KHG100-10
    KHG100-20
    KHG100-30
    KHG120-10
    KHG120-20
    KHG120-30
    KHG130-10
    KHG130-20
    KHG130-30
    KHG150-10
    KHG150-30
    KHG180-10
    KHG180-20
    KHG180-30
    KHG200-10
    KHG200-30
    KHG250-10
    KHG250-20
    KHG250-30
    KHG300-10
    KHG300-20
    KHG300-30

    ストローク S

    (mm)

    Fa

    (N)

    最小長 Lmin

    (mm)

    Fb

    最大長 Lmax

    		RoHS?最小発注数量
    50
    98
    175
    116
    225
    10
    1個
    50
    196
    175
    231
    225
    10
    1個
    50
    294
    175
    346
    225
    10
    1個
    70
    294
    195
    358
    265
    10
    1個
    80
    98
    205
    122
    285
    10
    1個
    80
    196
    205
    242
    285
    10
    1個
    90
    98
    215
    123
    305
    10
    1個
    90
    294
    215
    366
    305
    10
    1個
    100
    98
    225
    124
    325
    10
    1個
    100
    196
    225
    246
    325
    10
    1個
    100
    294
    225
    368
    325
    10
    1個
    120
    98
    245
    125
    365
    10
    1個
    120
    196
    245
    249
    365
    10
    1個
    120
    294
    245
    372
    365
    10
    1個
    130
    98
    255
    126
    385
    10
    1個
    130
    196
    255
    250
    385
    10
    1個
    130
    294
    255
    374
    385
    10
    1個
    150
    98
    275
    126
    425
    10
    1個
    150
    294
    275
    376
    425
    10
    1個
    180
    98
    305
    127
    485
    10
    1個
    180
    196
    305
    253
    485
    10
    1個
    180
    294
    305
    379
    485
    10
    1個
    200
    98
    325
    128
    525
    10
    1個
    200
    294
    325
    381
    525
    10
    1個
    250
    98
    375
    129
    625
    10
    1個
    250
    196
    375
    256
    625
    10
    1個
    250
    294
    375
    383
    625
    10
    1個
    300
    98
    425
    129
    725
    10
    1個
    300
    196
    425
    257
    725
    10
    1個
    300
    294
    425
    385
    725
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,606円
    ( 5,067円 )
    61日目
    4,351円
    ( 4,786円 )
    61日目
    5,389円
    ( 5,928円 )
    在庫品1日目当日出荷可能
    4,479円
    ( 4,927円 )
    2日目
    4,715円
    ( 5,187円 )
    在庫品1日目当日出荷可能
    5,389円
    ( 5,928円 )
    在庫品1日目当日出荷可能
    4,351円
    ( 4,786円 )
    9日目
    4,818円
    ( 5,300円 )
    9日目
    4,289円
    ( 4,718円 )
    2日目
    5,389円
    ( 5,928円 )
    在庫品1日目当日出荷可能
    5,469円
    ( 6,016円 )
    在庫品1日目当日出荷可能
    5,389円
    ( 5,928円 )
    在庫品1日目当日出荷可能
    5,100円
    ( 5,610円 )
    2日目
    5,100円
    ( 5,610円 )
    2日目
    5,100円
    ( 5,610円 )
    2日目
    5,469円
    ( 6,016円 )
    在庫品1日目当日出荷可能
    4,989円
    ( 5,488円 )
    在庫品1日目当日出荷可能
    5,389円
    ( 5,928円 )
    在庫品1日目当日出荷可能
    5,389円
    ( 5,928円 )
    在庫品1日目当日出荷可能
    5,581円
    ( 6,139円 )
    在庫品1日目当日出荷可能
    5,389円
    ( 5,928円 )
    在庫品1日目当日出荷可能
    5,389円
    ( 5,928円 )
    在庫品1日目当日出荷可能
    5,389円
    ( 5,928円 )
    在庫品1日目当日出荷可能
    5,389円
    ( 5,928円 )
    在庫品1日目当日出荷可能
    5,989円
    ( 6,588円 )
    在庫品1日目当日出荷可能
    5,989円
    ( 6,588円 )
    在庫品1日目当日出荷可能
    5,989円
    ( 6,588円 )
    在庫品1日目当日出荷可能
    5,989円
    ( 6,588円 )
    在庫品1日目当日出荷可能
    5,989円
    ( 6,588円 )
    在庫品1日目当日出荷可能
    5,989円
    ( 6,588円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ストローク長に対し、全長がコンパクトなガススプリング。
    【特長】
    ・ストロークに対し、全長が短く設定でき、短いスペースに取付が可能。
    ・反発力98～294Nまで、幅広く設定。
    ・ストロークも、50～300mmまで、使用用途に合わせて設定する事が可能。
    【用途】
    ・重い蓋等を軽く持ち上げるための補助が可能。
    ・複写機の蓋開閉やオフィス機器の昇降等幅広い分野で使用可能。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    商品担当おすすめ

    • ガススプリング KSGシリーズ（オールガスタイプ） 画像

      KYB(カヤバ工業)

      ガススプリング KSGシリーズ（オールガスタイプ）

      KHGに比べシリンダー外径、ピストンロッド径の小さいオールガスタイプの商品です。KHGよりも小さい力に対応する同じタイプのガススプリングです。（オールガスタイプの中で最も小さい力に対応した商品です。）

    • KMGシリーズ（オールガスタイプ） 画像

      KYB(カヤバ工業)

      KMGシリーズ（オールガスタイプ）

      KHGに比べシリンダー外径、ピストンロッド径の大きいオールガスタイプの商品です。KHGよりも大きい力に対応する同じタイプのガススプリングです。（オールガスタイプの中で2番目に大きい力に対応した商品です。）

    • KPGシリーズ（オールガスタイプ） 画像

      KYB(カヤバ工業)

      KPGシリーズ（オールガスタイプ）

      KHGに比べシリンダー外径、ピストンロッド径の大きいオールガスタイプの商品です。KHGよりも大きい力に対応する同じタイプのガススプリングです。（オールガスタイプの中で最も大きい力に対応した商品です。）

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    KHGシリーズ（オールガスタイプ）のレビュー
    5平均満足度：5.01件のレビュー
    部品交換
    5
    満足度：5.02018/07/26
    オイル漏れしていたダンパーの交換用に注文しました。 すぐにでも欲しいところ短納期で到着するので 大変助かってます。
    1人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Qピストンロッドを上に向けて使用したら、どうなりますか？
    A
    内部の潤滑油が機能しなくなり、故障の
    原因となります。なお、ピストンロッド上向きでも
    壊れない仕様もありますので、ご相談下さい。
