発泡ウレタン緩衝器

外形図

発泡ウレタン緩衝器の寸法図

発泡ウレタン緩衝器の寸法図（ウレタンフォーム、ペースプレート）

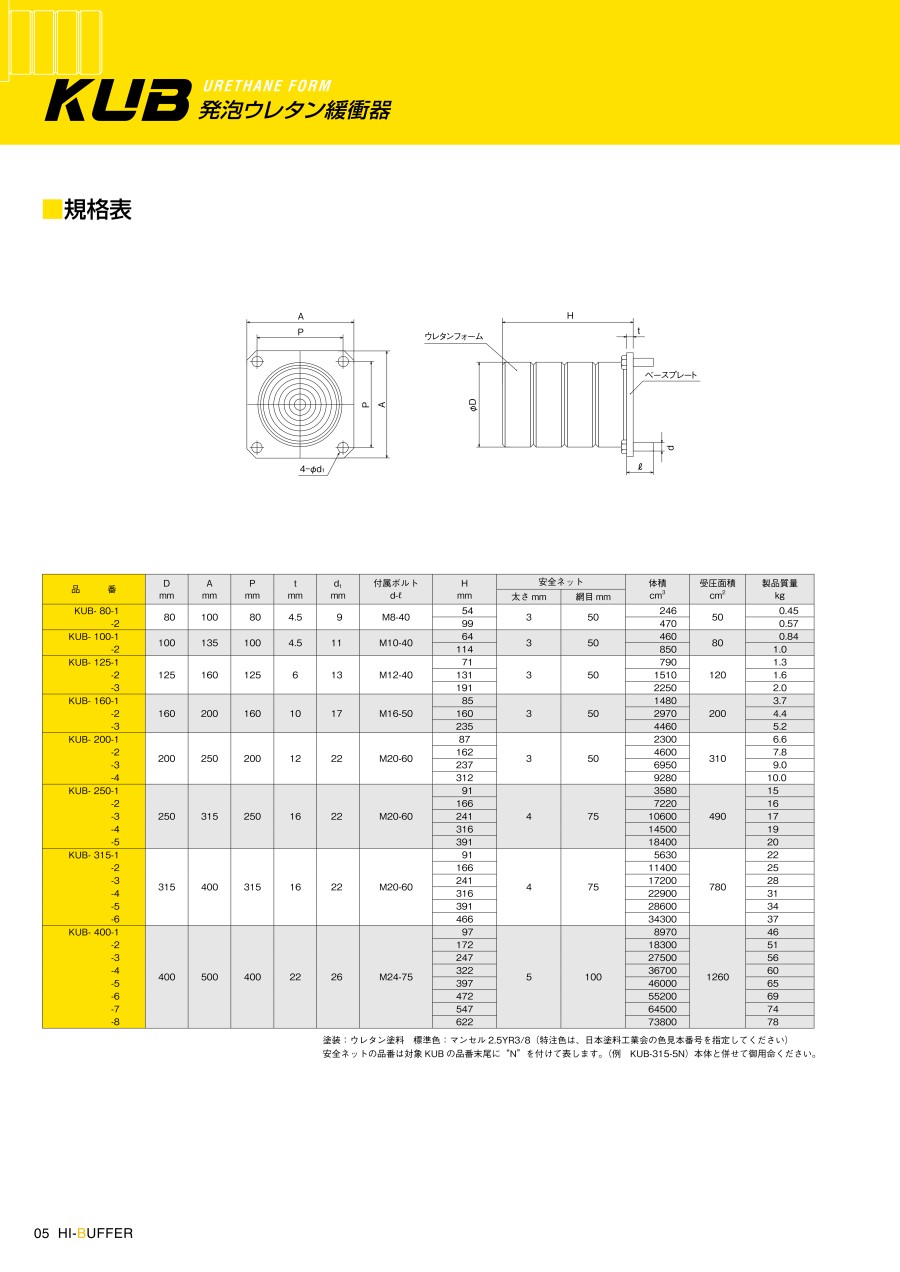

規格表

塗装 : ウレタン塗料, 標準色 : マンセル2.5YR3/8 （特注色は日本塗料工業会の色見本番号を指定して下さい）
安全ネットの品番は対象KUBの品番末尾に"N"を付けて表します。（例 KUB-315-5N）本体と併せて御用命下さい。

製品仕様

ウレタンエラストマーの発泡体を用いた衝突緩衝体

高い緩衝性能
気泡構造のため、通常のエラストマーの約2倍ものたわみ率が得られる。このために大きなストロークによる衝突エネルギーの緩和が可能となり、衝撃力を低く抑えることができる。

低い側面膨出
ウレタンフォームが圧縮されたとき、内部の気泡が圧縮されるため、緩衝体の側面への突き出しは最少となる。70％圧縮のとき、外形増加は約30％で、天然ゴムの約1 / 3。

発泡ウレタン緩衝器の外観

発泡ウレタン緩衝器の使用時

技術情報

KUBのたわみ率ー吸収エネルギー特性

KUBのたわみ率ー衝撃力特性

選定サポート情報

設計時の注意

（1） 許容たわみ率は75%ですが、非常時以外の衝突ではたわみ率を60%以下にして設計して下さい。また、衝突頻度が高い場合（1日10回以上）、たわみ率を50%以下にして下さい。
（2） 両側取付けの際、ウレタンフォームの直径は同じものを使うようにし、対向したウレタンフォームの高さの合計は、直径の1.8倍以下になるように設計して下さい。また、KRB形と
      対向させないで下さい。

使用方法

圧縮前

70％圧縮

取付け

（1） 衝突を必ずウレタンフォームの平面部で直角に受けるように取付けて下さい。
（2） 衝突体の衝突面はウレタンフォームが傷つかないよう、エッジ等がないようにして下さい。
（3） 取付けボルトの頭がウレタンフォーム側になるよう取付けて下さい。
（4） 衝突面はハイバッファーの断面積の2.2倍以上大きくして下さい。
（5） 安全ネットは付属の金具を使い、しっかりと結びつけて下さい。

緩衝器の取付け方法

1.取付け方法の注意
  衝突体の重心の移動方向と、緩衝器の取付け位置が一致するように、2個以上の緩衝器 で受けて下さい。
2.両側取付けの注意
  同じ形式、品番の緩衝器を使って下さい。正しく正面で当たるようにして下さい。製品高さの小さいものを使って下さい。

（片側取付け）

（両側取付け）

注意・禁止事項

ウレタンの劣化

ウレタンフォームは、空気中の水蒸気やオゾン、紫外線などにより劣化します。また、高温の場合劣化の進行が早くなります。使用中はもちろん、長期保管時も注意して下さい。
（1） 屋外に使用するとき、直射日光が当たらないようにして下さい。
（2） 酸・アルカリ・有機溶剤等の化合物や高温多湿の環境では使用できません。
（3） 雰囲気温度は、-20℃～60℃で使って下さい。輻射熱は防熱板で保護して下さい。
（4） 製品寿命の目安は屋内で3年、屋外で2年ですが、使用環境がよければ、更に長期に使用できます。

保守点検

（1） 使用開始後2年目から半年毎の点検をしてください。
（2） 点検要領はマイナスドライバー（目安 : 刃幅約6mm、刃厚約0.8mm）を使用し、本体に基準荷重（20N）で押し付けます。
（3） ドライバーを基準荷重で押し付けて、本体に突き刺さる場合は交換をしてください。
（4） 基準荷重以下で簡単に深く突き刺さるときは直ちに取り外して交換してください。

安全ネット

高所取付けの際、ウレタンフォームの劣化による落下事故防止のために、安全ネットを必ず使用して下さい。
ネットの材質は強度、耐摩耗性、耐熱性、耐候性にすぐれるロープで製作されています。
