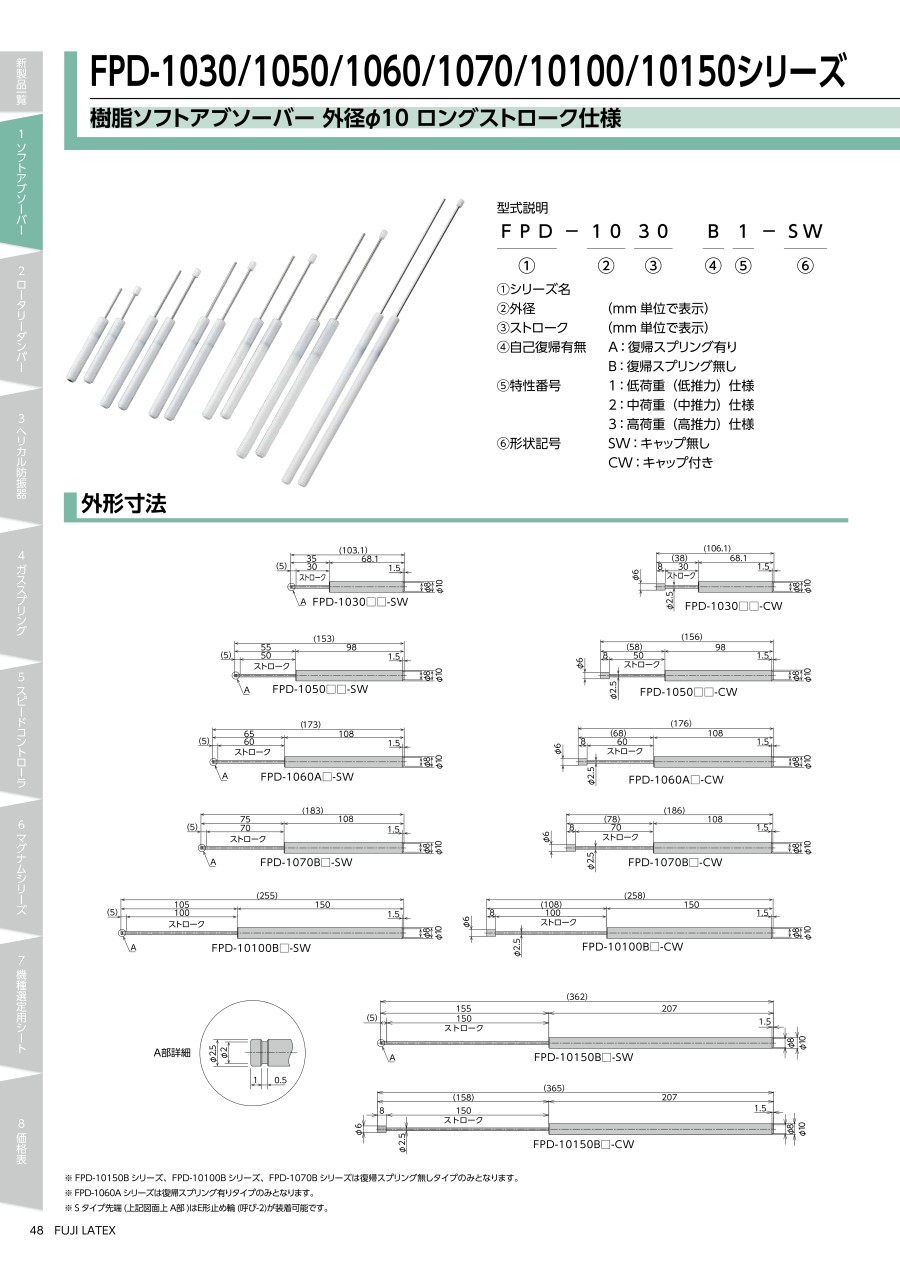

FPD-1070/1060/1050/1030シリーズ

上記動作性能は不二ラテックス測定機によるものとなりますので、上記を参考にダンパーを選定し、実機にて動作確認を実施した上で最終的な機種を選定してください。

• ※ □にはS、Cのいずれかが入ります。（キャップ無ならS、キャップ有ならC）

取付強度不足での作動禁止

• 取付強度不足の状態で作動させますと、母機を破損し怪我をする危険があります。
• 取付部強度は、最大抗力値×安全率（2～3倍程度）を確保してください。

製品本体

• ピストンロッドに傷、潤滑油をつけないように注意してください。耐久性の低下、復帰不良の原因となります。
• 外部スプリングタイプのスプリングに傷等をつけないように注意してください。スプリング折損の原因となります。
• ショックアブソーバ底部にあるオイル注入口のネジを回さないでください。オイル漏れによる動作不良、オイル飛散の原因となります。
• ベローフラムシール方式を採用している製品については、ピストンロッドを絶対に回さないでください。オイル漏れの原因となります。

偏心荷重・偏心角度

• 許容偏角度以上の偏角度で衝突させると、ピストンロッド曲がりによる復帰不良、摺動部の偏摩擦による性能劣化が起こり、母機破損の原因となります。許容偏角度は原則±2.5°ですが、下記型式については異なります。

＜樹脂ダンパー＞

• ピストンロッドの中心線に衝突するようにしてください。偏角度が許容偏角度を超過する場合は偏角度アダプターを併用してください。±10°まで対応可能となります。

使用環境

• 使用温度範囲内（-5～+70℃）でご使用ください。範囲外で使用すると寿命の低下に繋がります。
  ※但し、一部温度範囲が異なる機種もありますので、各機種の仕様欄をご確認ください。保存温度は、-10～+80℃の場所で保存してください。
  ※但し、FPDシリーズは-10～+60℃になります。
• 大気圧の環境下で使用してください。真空中や高圧下での使用はオイル漏れ、破損の原因となります。
• 海浜の直射日光下や水銀灯付近やオゾンの発生する装置近くで使用しないでください。オゾンによるゴム部品の劣化により、性能・機能の低下や機能停止の原因になります。
• 切削油、水等がピストンロッドに付着するような環境で使用しないでください。パッキン破損により油漏れによる作動不良、母機破損の原因となります。このような場合は、防滴対策を取る必要があります。
  （1）耐クーラント仕様ショックアブソーバの検討：パッキン構成を変更して対応している機種があります。（万全の対策ではありません）
  （2）偏角度アダプター等でピストンロッドをカバー：直接オイルがかかることはありませんが、偏角度ガイドとキャップの間からはオイルが浸入してしまう場合があります。（万全の対策ではありません）
  （3）防滴キャップ仕様のショックアブソーバの検討：ロッド上向きでは効果を発揮しますが、横向きやロッド下向きでは使用できません。また、ミスト状のものは浸入してしまう場合があります。
• 切粉等がピストンロッドに付着するような環境で使用しないでください。パッキン破損により油漏れによる作動不良、母機破損の原因となります。このような場合は、ダストシール仕様をご検討ください。（但し、ご使用になる環境によって、充分な耐久効果が得られない可能性があります）

日常点検・メンテナンスについて

• 製品は寿命による性能、機能の低下があります。日常点検を実施し、必要な機能を満たしていることを確認し、事故の発生を防いでください。
• 取付ナットの緩みがないか確認してください。緩んだまま使用しますと破損や事故の原因になります。
• 異常な振動音や振動には注意してください。衝突音や振動が異常に高くなった場合は、寿命限界となっている可能性がありますので交換してください。このまま使用されますと取り付けている機器を破損させる原因となります。
• 油漏れ、ピストンロッドの復帰状態を確認してください。多量の油漏れ、ピストンロッドの復帰状態が悪い場合は、何らかの異常が起きている可能性がありますので交換してください。このまま使用されますと取り付けている機器を破損させる原因となります。
• ショックアブソーバは、構造上分解・再組立・オイル注入のメンテナンスはできません。

製造改造禁止

• 製品に改造（追加工・部品の取付・塗装・溶接・焼入れ等）が施された場合、一切の保証は致しません。

機種選定

• ショックアブソーバ選定に関しては、カタログ「ショックアブソーバの選定方法」の項をご覧ください。
• 最新の製品カタログにて、仕様の全ての内容を確認し、機種選定を行ってください。
• 使用回数に伴い、内部オイルの減少、部品の摩耗によって、エネルギー吸収能力が低下いたします。これを考慮して、最大吸収エネルギーに対して20～40%以上余裕のあるサイズ選定を推奨します。

キャップ破損による飛散に注意

• 仕様外で使用するとキャップが破損し、飛散により怪我をする可能性があります。
• 飛散防止のカバーを設置するか、ワーク作動中は周辺より安全が確認できる位置まで離れてください。

止め輪の外れに注意

• 仕様外で使用するとショックアブソーバの内部圧力が異常に上昇し、止め輪が外れ内部部品が飛び出し怪我をする可能性があります。よって、仕様範囲内でご使用頂くと共に、作動中は周辺より安全が確認できる位置まで離れてください。
