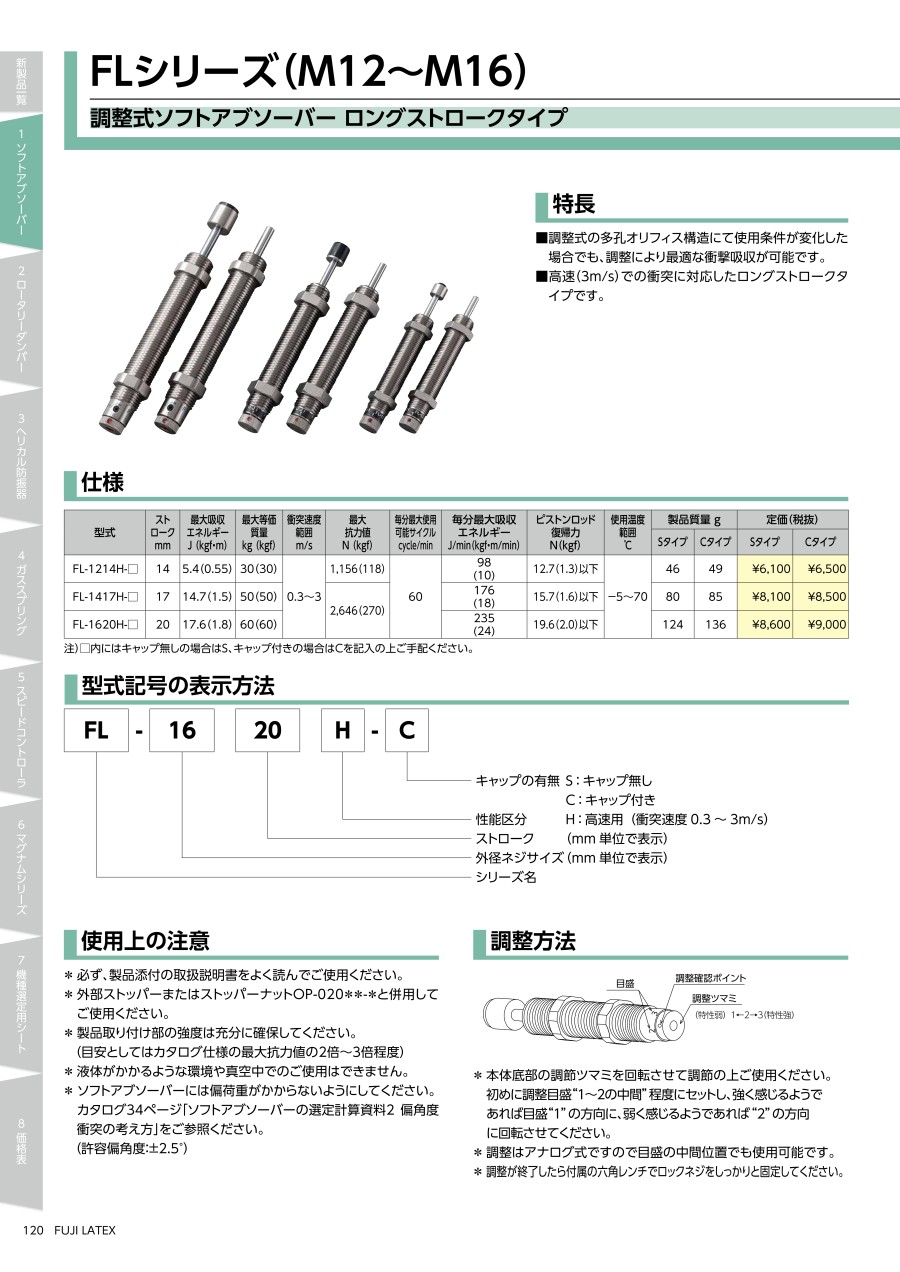

FLシリーズ（M12〜M16）

外形図

規格表

寸法

製品仕様

注）□内にはキャップ無しの場合はS、キャップ付きの場合はCを記入の上ご手配ください。

使用例

調整方法

• ＊ 本体底部の調節ツマミを回転させて調節の上ご使用ください。初めに調整目盛“１～２の中間”程度にセットし、強く感じるようであれば目盛“１”の方向に、弱く感じるようであれば“2”の方向に回転させてください。
• ＊ 調整はアナログ式ですので目盛の中間位置でも使用可能です。
• ＊ 調整が終了したら付属の六角レンチでロックネジをしっかりと固定してください。

選定サポート情報

注文例

注意・禁止事項

• ご使用に際しては必ず、製品添付の取扱説明書をよく読んでご使用ください。
• 外部ストッパーまたはストッパーナットOP-020＊＊-＊と併用してご使用ください。
• 製品取り付け部の強度は十分に確保してください（目安としては仕様の最大抗力値の2～3倍程度）。
• 液体がかかるような環境や真空中でのご使用はできません。
• ソフトアブソーバーには偏荷重がかからないようにしてください（許容偏角度:±2.5°）。
