FKシリーズ（M4〜M16）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,989円～4,697円
- 税込単価
- 3,288円～5,167円
固定式ショックアブソーバです。【特長】・固定式の特殊多孔オリフィス構造にて使用...
詳細情報を確認するご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が38型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
寸法
| 型番 | A | B | C | D | E | F | ΦG | H | ΦI | J | K | L | M | N | ΦO |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FK-0404□-S | M4×0.5 | 4 | 28.6 | 24.6 | 20.1 | 4.5 | 1.2 | − | − | − | 8.1 | 2 | 7 | − | − |
| FK-0404□-C | 32.6 | 4 | 3 | − | − | ||||||||||
| FK-0604□-S | M6×0.75 | 4 | 29 | 25 | 20.5 | 4.5 | 1.8 | − | − | − | 9.2 | 2 | 8 | − | − |
| FK-0604□-C | 33 | 4 | 4.6 | − | − | ||||||||||
| FK-1008□-S | M10×1.0 | 8 | 48 | 40 | 34.5 | 5.5 | 3 | − | − | 1.5 | 15 | 3 | 13 | − | − |
| FK-1008□-C | 55 | 7 | 6 | 7.3 | 8 | ||||||||||
| FK-1210□-S | M12×1.0 | 10 | 63 | 53 | 47.5 | 5.5 | 3.5 | − | − | − | 16.2 | 4 | 14 | − | − |
| FK-1210□-C | 71 | 8 | 8 | 8.8 | 10 | ||||||||||
| FK-1412□-S | M14×1.5 | 12 | 70 | 58 | 52.5 | 5.5 | 3.5 | − | − | − | 19.6 | 6 | 17 | − | − |
| FK-1412□-C | 78 | 8 | 10 | 8.8 | 10 | ||||||||||
| FK-1417□-S | M14×1.5 | 17 | 97 | 80 | 74.5 | 5.5 | 4 | − | − | 1.5 | 19.6 | 6 | 17 | − | − |
| FK-1417□-C | 107 | 10 | 10 | 11 | 12 | ||||||||||
| FK-1612□-S | M16×1.5 | 12 | 75 | 63 | 57.5 | 5.5 | 5 | − | − | − | 21.9 | 6 | 19 | − | − |
| FK-1612□-C | 90 | 15 | 13.5 | 13.1 | 14 |
注）FK-0404、FK-0604にはウレタンキャップ仕様はありません。
製品仕様
| 型番 | ストローク mm | 最大吸収エネルギー J（kgf・m） | 最大等価質量 kg（kgf） | 衝突速度範囲 m/s | 最大抗力値 N（kgf） | 毎分最大使用可能サイクル cycle/min | 毎分最大吸収エネルギー J/min （kgf・m/min） | ピストンロッド復帰力 N（kgf） | 使用温度範囲 ℃ | 製品質量 Sタイプ g （Cタイプ g） | ウレタンキャップ仕様 （Rタイプ） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FK-0404L-□ | 4 | 0.1（0.01） | 1（1） | 0.3～1 | 214 （21.8） | 45 | 4.5（0.46） | 2.5（0.25） 以下 | -5～70 | 2.4（2.5） | × |
| FK-0404H-□ | 0.3（0.03） | 3（3） | 13.5（1.38） | ||||||||
| FK-0604L-□ | 0.1（0.01） | 1（1） | 363 （37） | 4.5（0.46） | 3（0.3） 以下 | 4.1（4.2） | |||||
| FK-0604H-□ | 0.5（0.05） | 3（3） | 22.5（2.29） | ||||||||
| FK-1008L-□ | 8 | 2.94（0.3） | 20（20） | 0.3～1 | 1,078 （110） | 60 | 58.8（6.0） | 4.9（0.5） 以下 | 20（21） | ○ | |
| FK-1008M-□ | 6（6） | 0.3～2 | |||||||||
| FK-1008H-□ | 2.5（2.5） | 0.3～3 | |||||||||
| FK-1210L-□ | 10 | 6.86（0.7） | 50（50） | 0.3～1 | 1,960 （200） | 98（10） | 9.8（1.0） 以下 | 36（37） | |||
| FK-1210M-□ | 14（14） | 0.3～2 | |||||||||
| FK-1210H-□ | 6（6） | 0.3～3 | |||||||||
| FK-1412L-□ | 12 | 9.8（1.0） | 75（75） | 0.3～1 | 2,156 （220） | 176（18） | 8.9（0.9） 以下 | 55（57） | |||
| FK-1412M-□ | 20（20） | 0.3～2 | |||||||||
| FK-1412H-□ | 8（8） | 0.3～3 | |||||||||
| FK-1417L-□ | 17 | 14.7（1.5） | 110（110） | 0.3～1 | 2,646 （270） | 235（24） | 8.9（0.9） 以下 | 76（77） | |||
| FK-1417M-□ | 30（30） | 0.3～2 | |||||||||
| FK-1417H-□ | 13（13） | 0.3～3 | |||||||||
| FK-1612L-□ | 12 | 14.7（1.5） | 110（110） | 0.3～1 | 2,940 （300） | 9.8（1.0） 以下 | 76（82） | ||||
| FK-1612M-□ | 30（30） | 0.3～2 | |||||||||
| FK-1612H-□ | 13（13） | 0.3～3 |
注）型番の□内には、キャップ無しの場合「S」、キャップ付きの場合「C」、ウレタンキャップの場合「R」をそれぞれご記入の上、ご手配ください。
選定サポート情報
注文例
注意・禁止事項
- ご使用に際しては必ず、製品添付の取扱説明書をよく読んでご使用ください。
- 本体底部の注油口のネジは回さないでください。
- 製品取り付け部の強度は十分に確保してください（目安としてはカタログ仕様の最大抗力値の2～3倍程度）。
- ウレタンキャップは消耗品ですので、必要に応じてお取り替えください。
- 液体がかかるような環境や真空中でのご使用は出来ません。
- ソフトアブソーバーには偏荷重がかからないようにしてください（許容偏角度:±2.5°）。
- 外部ストッパーまたはオプショナルパーツOP-020＊＊-＊と併用にてご使用ください。
※FK-0404、FK-0604シリーズは外部ストッパー無しで使用可能ですが、キャップの変形により停止位置が変わりますので、外部ストッパーと併用を推奨します。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,697円 ( 5,167円 ) | 在庫品1日目当日出荷可能 |
3,997円 ( 4,397円 ) | 6日目 |
3,997円 ( 4,397円 ) | 在庫品1日目当日出荷可能 |
3,997円 ( 4,397円 ) | 在庫品1日目当日出荷可能 |
3,997円 ( 4,397円 ) | 在庫品1日目当日出荷可能 |
3,597円 ( 3,957円 ) | 在庫品1日目当日出荷可能 |
3,997円 ( 4,397円 ) | 在庫品1日目当日出荷可能 |
3,597円 ( 3,957円 ) | 7日目 |
2,997円 ( 3,297円 ) | 在庫品1日目当日出荷可能 |
2,997円 ( 3,297円 ) | 在庫品1日目当日出荷可能 |
2,997円 ( 3,297円 ) | 在庫品1日目当日出荷可能 |
2,997円 ( 3,297円 ) | 在庫品1日目当日出荷可能 |
2,997円 ( 3,297円 ) | 在庫品1日目当日出荷可能 |
2,997円 ( 3,297円 ) | 在庫品1日目当日出荷可能 |
3,597円 ( 3,957円 ) | 在庫品1日目当日出荷可能 |
2,997円 ( 3,297円 ) | 在庫品1日目当日出荷可能 |
3,597円 ( 3,957円 ) | 在庫品1日目当日出荷可能 |
2,989円 ( 3,288円 ) | 7日目 |
3,597円 ( 3,957円 ) | 在庫品1日目当日出荷可能 |
2,997円 ( 3,297円 ) | 在庫品1日目当日出荷可能 |
3,597円 ( 3,957円 ) | 在庫品1日目当日出荷可能 |
2,997円 ( 3,297円 ) | 6日目 |
3,597円 ( 3,957円 ) | 在庫品1日目当日出荷可能 |
2,997円 ( 3,297円 ) | 在庫品1日目当日出荷可能 |
3,597円 ( 3,957円 ) | 在庫品1日目当日出荷可能 |
2,997円 ( 3,297円 ) | 在庫品1日目当日出荷可能 |
4,188円 ( 4,607円 ) | 在庫品1日目当日出荷可能 |
3,748円 ( 4,123円 ) | 4日目 |
4,697円 ( 5,167円 ) | 在庫品1日目当日出荷可能 |
3,997円 ( 4,397円 ) | 在庫品1日目当日出荷可能 |
4,697円 ( 5,167円 ) | 在庫品1日目当日出荷可能 |
3,789円 ( 4,168円 ) | 4日目 |
4,289円 ( 4,718円 ) | 4日目 |
3,997円 ( 4,397円 ) | 6日目 |
4,697円 ( 5,167円 ) | 在庫品1日目当日出荷可能 |
3,997円 ( 4,397円 ) | 在庫品1日目当日出荷可能 |
4,697円 ( 5,167円 ) | 在庫品1日目当日出荷可能 |
3,997円 ( 4,397円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
固定式ショックアブソーバです。
【特長】
・固定式の特殊多孔オリフィス構造にて使用条件が変化した場合でも、最適な衝撃吸収が可能です。
・同一条件で多数のご使用の場合は、調整が不要なので取り付け時間短縮などの利便性が図れます。
・高速稼働で発生する振動によるメンテナンスサイクルの長期化が望めます。
・装置へのダメージを軽減、工場内の騒音低減等が望めます。
【用途】
・精密機器、自動車部品加工、電子機器等の搬送や組立の衝撃吸収に最適です。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

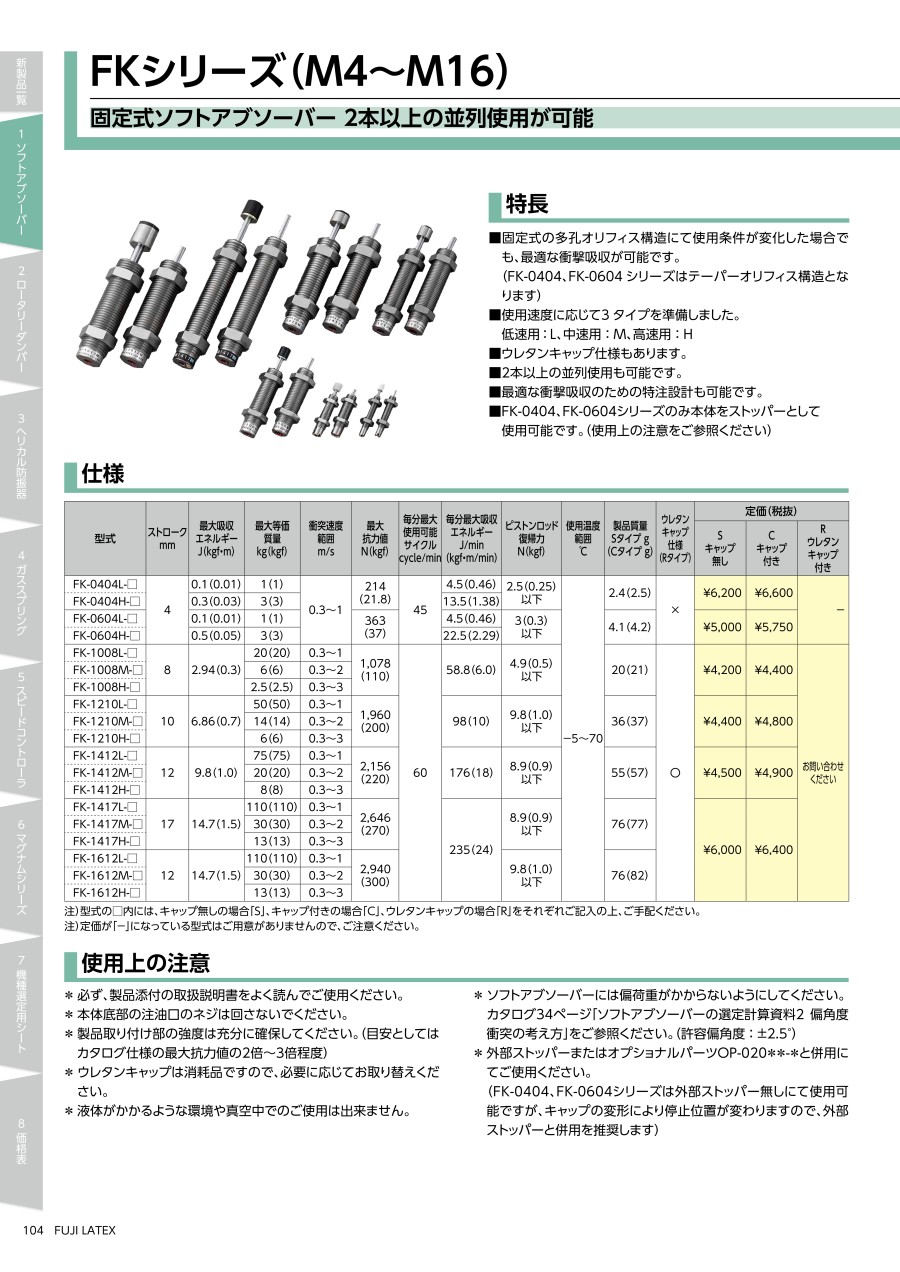

カタログ
商品担当おすすめ
FKシリーズ（M4〜M16）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q並列使いはできますか？
A
固定式アブソーバーは可能です。調整式アブソーバーは推奨致しません。
Q真空中で使用できますか？
A
使用できません。
