FKシリーズ（M27〜M36）
- 通常単価(税別)
- 6,497円～12,899円
- 税込単価
- 7,147円～14,189円
固定式ショックアブソーバです。【特長】・固定式の特殊多孔オリフィス構造にて使用...
詳細情報を確認する
未確定：候補が19型番あります。
商品情報
外形図
規格表
寸法
| 型番 | A | B | C | D | E | F | φG | H | φl | J | K | L | M | φN |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FK-2725□-S | M27×1.5 | 25 | 117.5 | 92.5 | 77.5 | 15 | 8 | - | - | 37 | 10 | 32 | - | - |
| FK-2725□-C | 137.5 | 20 | 23 | - | - | |||||||||
| FK-3035□-S | M30×1.5 | 35 | 171.5 | 136.5 | 116.5 | 20 | 10 | - | - | 41.6 | 14 | 36 | - | - |
| FK-3035□-C | 190 | 18.5 | 27 | 25 | 27 | |||||||||
| FK-3625A□-C | M36×1.5 | 25 | 150 | 106.5 | 86 | 14 | 12 | 18.5 | 31 | 53.1 | 10 | 46 | 23.5 | 34 |
| FK-3650A□-C | M36×1.5 | 50 | 217 | 148.5 | 128 | 14 | 12 | 18.5 | 31 | 53.1 | 10 | 46 | 23.5 | 34 |
| FK-3650□-S | M36×1.5 | 50 | 218.5 | 168.5 | 148.5 | 20 | 12 | - | - | 53.1 | 15 | 46 | - | - |
| FK-3650□-C | 238 | 19.5 | 33 | 24.3 | 33 |
製品仕様
| 型番 | ストローク mm | 最大吸収エネルギー J（kgf・m） | 最大等価質量 kg（kgf） | 衝突速度範囲 m/s | 最大抗力値 N（kgf） | 毎分最大使用可能サイクル cycle/min | 毎分最大吸収エネルギー J/min （kgf・m/min） | ピストンロッド復帰力 N（kgf） | 使用温度範囲 ℃ | 製品質量 Sタイプ g （Cタイプ g） | ウレタンキャップ仕様 （Rタイプ） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FK-2725L-□ | 25 | 79（8.1） | 420（420） | 0.3～1 | 6,370 （650） | 60 | 539 （55） | 27.3（2.78） 以下 | -5～70 | 341 （385） | × |
| FK-2725M-□ | 105（105） | 0.3～2 | |||||||||
| FK-2725H-□ | 47（47） | 0.3～3 | |||||||||
| FK-3035L-□ | 35 | 196（20） | 1,560（1,560） | 0.3～1 | 14,700 （1,500） | 30 | 1,176 （120） | 47.1（4.8） 以下 | 628 （681） | ○ | |
| FK-3035M-□ | 390（390） | 0.3～2 | |||||||||
| FK-3035H-□ | 173（173） | 0.3～3 | |||||||||
| FK-3625AL-C | 25 | 150（15.3） | 2,000 | 0.3～1 | 25,000 （2,551） | 1,500 （153） | 100（10.2） 以下 | - （900） | |||
| FK-3625AM-C | 200（20.4） | 800 | 0.3～2 | ||||||||
| FK-3625AH-C | 150 | 0.3～3 | |||||||||
| FK-3650AL-C | 50 | 400 | 3,400 | 0.3～1 | 2,352 （240） | 120（12.2） 以下 | - （980） | ||||
| FK-3650AM-C | 1,400 | 0.3～2 | |||||||||
| FK-3650AH-C | 300 | 0.3～3 | |||||||||
| FK-3650L-□ | 392（40） | 3,137（3,137） | 0.3～1 | 21,110 （2,154） | 30 | 68.6（7.0） 以下 | 1,177 （1,259） | ||||
| FK-3650M-□ | 784（784） | 0.3～2 | |||||||||
| FK-3650H-□ | 306（306） | 0.3～3 |
注）型番の□内には、キャップ無しの場合「S」、キャップ付きの場合「C」、ウレタンキャップの場合「R」をそれぞれご記入の上、ご手配ください。
選定サポート情報
注文例
注意・禁止事項
- ご使用に際しては必ず、製品添付の取扱説明書をよく読んでご使用ください。
- 本体底部の注油口のネジは回さないでください。
- 製品取り付け部の強度は十分に確保してください。（目安としてはカタログ仕様の最大抗力値の2倍~3倍程度）
- 液体がかかるような環境や真空中でのご使用はできません。
- ソフトアブソーバーには偏荷重がかからないようにしてください。（許容偏角度:±2.5°）
- 本体をストッパーとして使用可能（但しFK-3625A□、FK-3650A□を除く）ですが、キャップの変形により停止位置が変わりますので、外部ストッパーまたはストッパーナットOP-020**-*と併用を推奨します。
- ウレタンキャップは消耗品ですので、必要に応じてお取り替えください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,897円 ( 7,587円 ) | 6日目 |
6,497円 ( 7,147円 ) | 6日目 |
6,789円 ( 7,468円 ) | 4日目 |
6,497円 ( 7,147円 ) | 6日目 |
6,897円 ( 7,587円 ) | 6日目 |
6,497円 ( 7,147円 ) | 6日目 |
11,899円 ( 13,089円 ) | 6日目 |
9,797円 ( 10,777円 ) | 6日目 |
11,899円 ( 13,089円 ) | 6日目 |
9,797円 ( 10,777円 ) | 6日目 |
9,797円 ( 10,777円 ) | 6日目 |
8,889円 ( 9,778円 ) | 9日目 |
9,589円 ( 10,548円 ) | 4日目 |
12,899円 ( 14,189円 ) | 9日目 |
11,899円 ( 13,089円 ) | 9日目 |
12,899円 ( 14,189円 ) | 9日目 |
11,899円 ( 13,089円 ) | 9日目 |
12,899円 ( 14,189円 ) | 9日目 |
11,899円 ( 13,089円 ) | 6日目 |
詳細情報
基本情報
固定式ショックアブソーバです。
【特長】
・固定式の特殊多孔オリフィス構造にて使用条件が変化した場合でも、最適な衝撃吸収が可能です。
・本体をストッパーとして使用可能です。（FK-3625AH、FK-3625AMを除く）
・メンテナンスサイクルの長期化、装置へのダメージを軽減、工場内の騒音低減等が望めます。
・2本以上の並列使用も可能です。
【用途】
・半導体、電子機器、液晶、製鉄、自動車等の搬送や組立の衝撃吸収に最適です。
・自動機のオーバーラン対策にも使用できます。

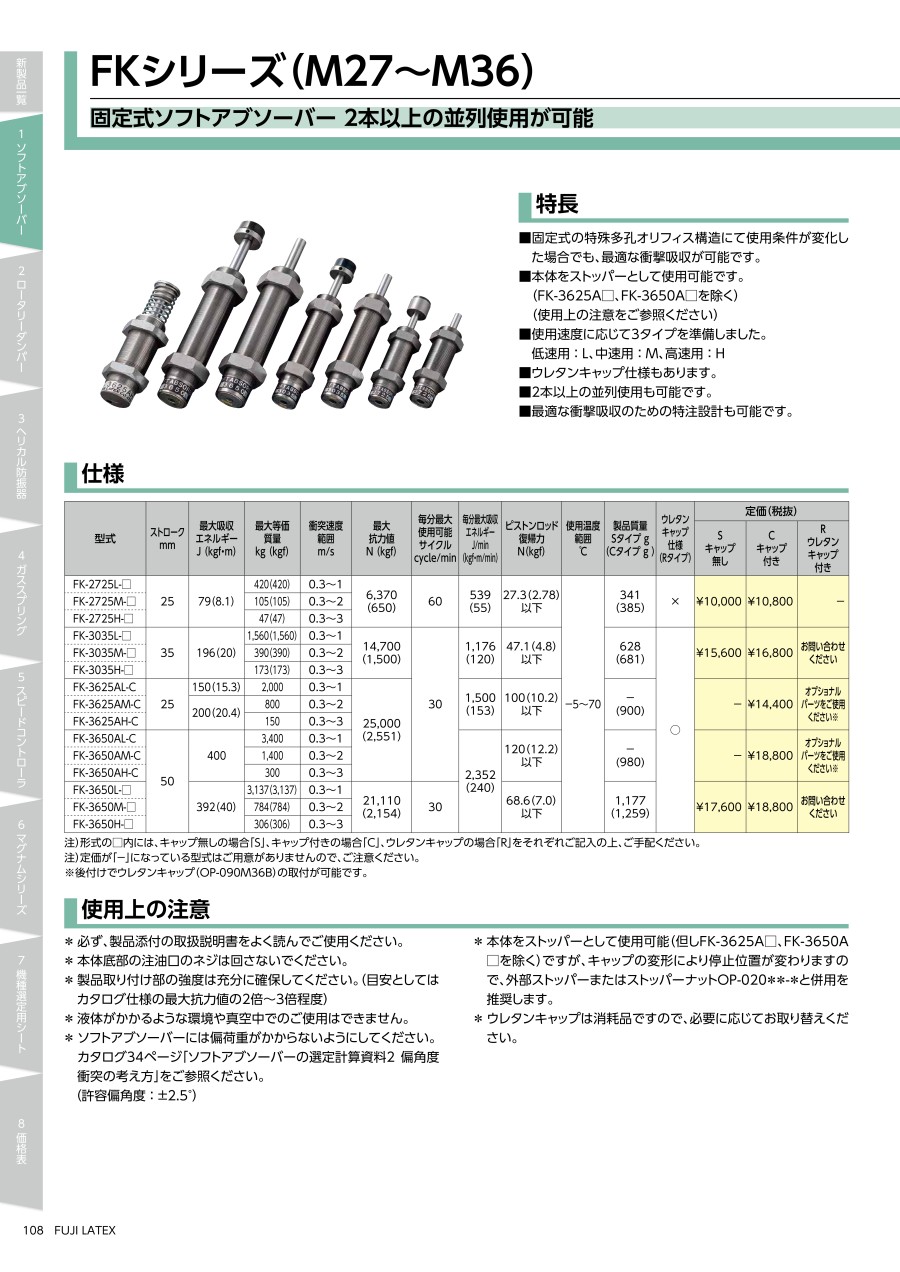

カタログ
