FA-4250YD/FWM-4250YBDシリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

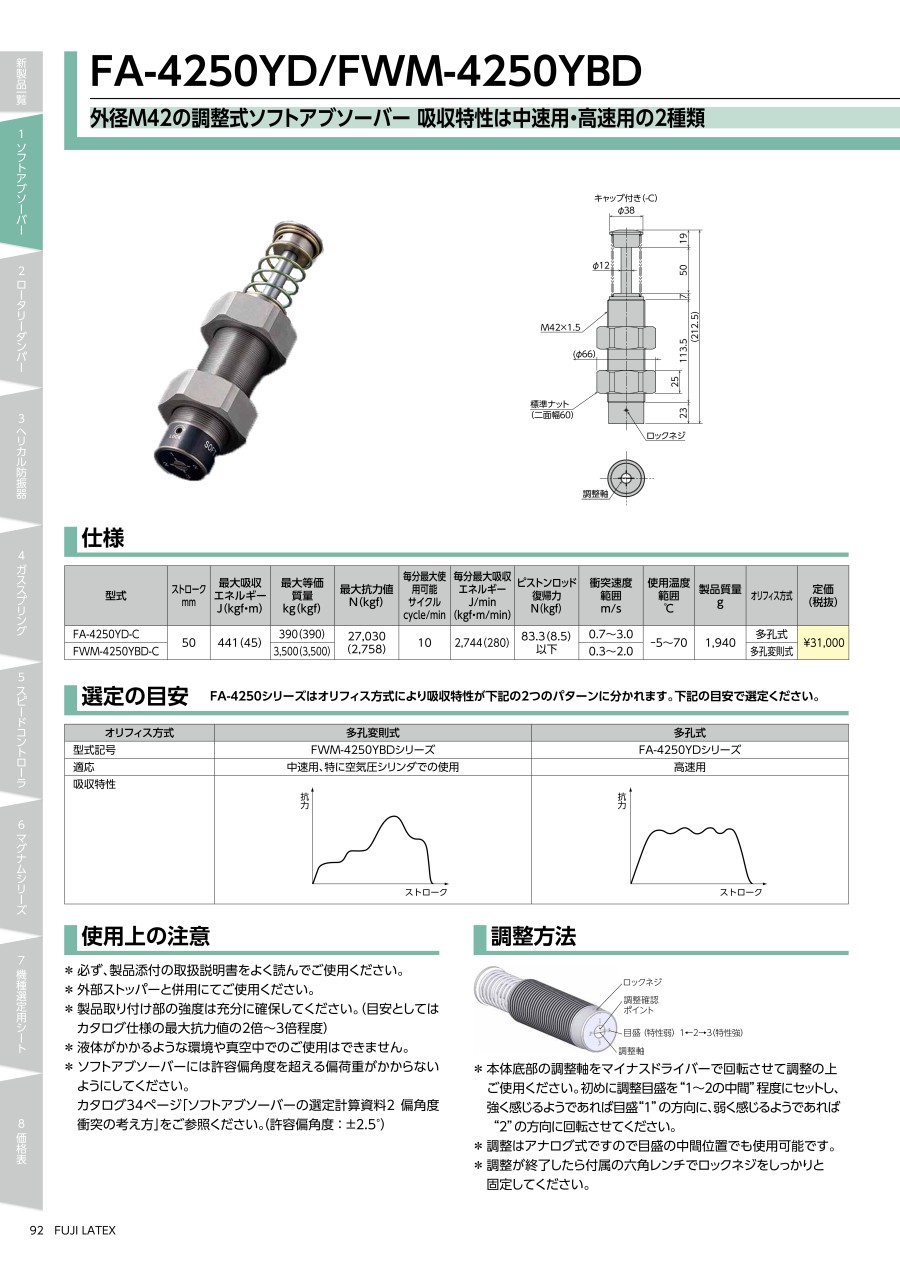

ソフトアブソーバー FA-4250YD/FWM-4250YBDシリーズの外観・寸法図
外観
寸法図
ソフトアブソーバー FA-4250YD/FWM-4250YBDシリーズの仕様
| 型式 | ストローク mm | 最大吸収エネルギーJ (kgf・m) | 最大等価質量 kg(kgf) | 衝突速度範囲 m/s | オリフィス方式 |
|---|---|---|---|---|---|
| FA-4250YD-C | 50 | 441(45) | 390(390) | 0.7～3 | 多孔式 |
| FWM-4250YBD-C | 3,500(3,500) | 0.3～2 | 多孔変則式 |
ソフトアブソーバー FA-4250YD/FWM-4250YBDシリーズの共通仕様
| 最大抗力値 N(kgf) | 27,030(2,758) |
|---|---|
| 毎分最大使用可能サイクル cycle/min | 10 |
| 毎分最大吸収エネルギー J/min(kgf・m/min) | 2,744(280) |
| ピストンロッド復帰力 N(kgf) | 83.3(8.5)以下 |
| 使用温度範囲 ℃ | －5～70 |
|---|---|
| 質量：C タイプ g | 1,940 |
選定の目安
FA-4250シリーズはオリフィス方式により吸収特性が下記の2つのパターンに分かれます。下記の目安で選定ください。
| オリフィス方式 | 多孔式 | 多孔変則式 |
|---|---|---|
| 型式記号 | FA-4250YDシリーズ | FWM-4250YBDシリーズ |
| 適応 | 高速用 | 中速用、特に空気圧シリンダでの使用 |
吸収特性
多孔式
多孔変則式
使用上の注意
ご使用に際しては必ず、製品添付の取扱説明書をよく読んでご使用ください。
外部ストッパーと併用にてご使用ください。
製品取り付け部の強度は十分に確保してください。（目安としてはカタログ仕様の最大抗力値の2～3倍程度）
液体がかかるような環境や真空中でのご使用はできません。
ソフトアブソーバーには偏荷重がかからないようにしてください。
（許容偏角度:±2.5°）
調整方法
ご使用に際しては本体底部の調整軸をマイナスドライバーで回転させて調整の上ご使用ください。
調整はアナログ式ですので目盛りの中間位置でも使用可能です。
調整が終了したら六角レンチでロックネジをしっかりと固定してください。
詳細情報
基本情報
調整式ショックアブソーバ。
【特長】
・調整式で可変範囲が大きく、使用条件が少々変更になっても良好な吸収特性が得られる。
・ショックアブソーバを利用することで、高速稼働で発生する振動によるメンテナンスサイクルの長期化。
・装置へのダメージを軽減、工場内の騒音低減等が望める。
【用途】
・FWMシリーズは2段モーションの特性で、エアーシリンダー駆動での汎用的な使用に適している。
・精密機器、自動車部品加工、電子機器等の搬送や組立の衝撃吸収に最適。
