皿ばね（軽荷重用） φ10～50（外径10～50mm）
- 通常単価(税別)
- 18円～1,220円特別価格
- 税込単価
- 20円～1,342円特別価格
通常出荷日：在庫品1日目～19日目一部当日出荷可能
狭小スペースでも安定した高荷重特性が得られる皿ばね。【特長】・皿ばねは中央に穴のあいた皿状のばねで、小...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2025年11月より一部商品につきまして、パック品での取り扱いを廃止しております。ご注文の際は注文単位数量を必ずご確認ください。
未確定：候補が24型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

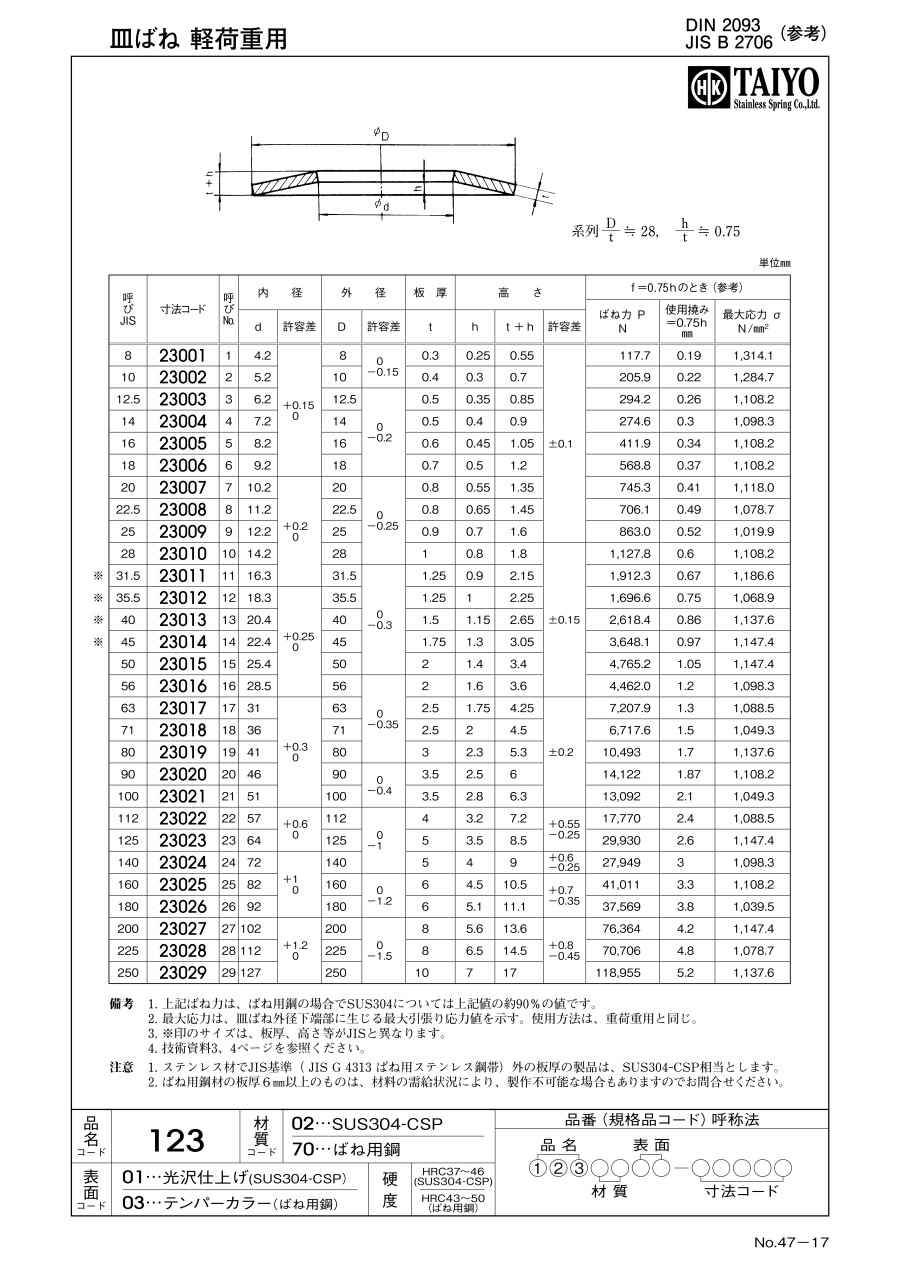

皿ばね 軽荷重用の外形図と寸法
皿ばね 軽荷重用
皿ばね 軽荷重用の外形図
(単位:mm)
| 呼び JIS | 寸法コード | 呼びNo. | 内径 | 外径 | 板厚 | 高さ | f =0.75hのとき(参考) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | 許容差 | D | 許容差 | t | h | t+h | 許容差 | ばね力 PN | 使用撓み =0.75hmm | 最大応力 σ N/mm2 | ||||
| 8 | 23001 | 1 | 4.2 | +0.15 0 | 8 | 0 -0.15 | 0.3 | 0.25 | 0.55 | ±0.1 | 117.7 | 0.19 | 1,314.1 | |
| 10 | 23002 | 2 | 5.2 | 10 | 0.4 | 0.3 | 0.7 | 205.9 | 0.22 | 1,284.7 | ||||
| 12.5 | 23003 | 3 | 6.2 | 12.5 | 0 -0.2 | 0.5 | 0.35 | 0.85 | 294.2 | 0.26 | 1,108.2 | |||
| 14 | 23004 | 4 | 7.2 | 14 | 0.5 | 0.4 | 0.9 | 274.6 | 0.3 | 1,098.3 | ||||
| 16 | 23005 | 5 | 8.2 | 16 | 0.6 | 0.45 | 1.05 | 411.9 | 0.34 | 1,108.2 | ||||
| 18 | 23006 | 6 | 9.2 | 18 | 0.7 | 0.5 | 1.2 | 568.8 | 0.37 | 1,108.2 | ||||
| 20 | 23007 | 7 | 10.2 | +0.2 0 | 20 | 0 -0.25 | 0.8 | 0.55 | 1.35 | 745.3 | 0.41 | 1,118.0 | ||
| 22.5 | 23008 | 8 | 11.2 | 22.5 | 0.8 | 0.65 | 1.45 | 706.1 | 0.49 | 1,078.7 | ||||
| 25 | 23009 | 9 | 12.2 | 25 | 0.9 | 0.7 | 1.6 | 863.0 | 0.52 | 1,019.9 | ||||
| 28 | 23010 | 10 | 14.2 | 28 | 1 | 0.8 | 1.8 | ±0.15 | 1,127.8 | 0.6 | 1,108.2 | |||
| ※ | 31.5 | 23011 | 11 | 16.3 | 31.5 | 0 -0.3 | 1.25 | 0.9 | 2.15 | 1,912.3 | 0.67 | 1,186.6 | ||
| ※ | 35.5 | 23012 | 12 | 18.3 | +0.25 0 | 35.5 | 1.25 | 1 | 2.25 | 1,696.6 | 0.75 | 1,068.9 | ||
| ※ | 40 | 23013 | 13 | 20.4 | 40 | 1.5 | 1.15 | 2.65 | 2,618.4 | 0.86 | 1,137.6 | |||
| ※ | 45 | 23014 | 14 | 22.4 | 45 | 1.75 | 1.3 | 3.05 | 3,648.1 | 0.97 | 1,147.4 | |||
| 50 | 23015 | 15 | 25.4 | 50 | 2 | 1.4 | 3.4 | 4,765.2 | 1.05 | 1,147.4 | ||||
| 56 | 23016 | 16 | 28.5 | 56 | 0 -0.35 | 2 | 1.6 | 3.6 | 4,462.0 | 1.2 | 1,098.3 | |||
| 63 | 23017 | 17 | 31 | +0.3 0 | 63 | 2.5 | 1.75 | 4.25 | ±0.2 | 7,207.9 | 1.3 | 1,088.5 | ||
| 71 | 23018 | 18 | 36 | 71 | 2.5 | 2 | 4.5 | 6,717.6 | 1.5 | 1,049.3 | ||||
| 80 | 23019 | 19 | 41 | 80 | 3 | 2.3 | 5.3 | 10,493 | 1.7 | 1,137.6 | ||||
| 90 | 23020 | 20 | 46 | 90 | 0 -0.4 | 3.5 | 2.5 | 6 | 14,122 | 1.87 | 1,108.2 | |||
備考
- 1.上記ばね力は、ばね用鋼の場合でSUS304については上記値の約90％の値です。
- 2.最大応力は、皿ばね外径下端部に生じる最大引張り応力値を示す。使用方法は、重荷重用と同じ。
- 3.※印のサイズは、板厚、高さ等がJISと異なります。
注意・禁止事項
- 1.ステンレス材でJIS基準（ JIS G 4313 ばね用ステンレス鋼帯）外の板厚の製品は、SUS304-CSP相当とします。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20円 ( 22円 ) | 在庫品1日目当日出荷可能 |
22円 ( 24円 ) | 在庫品1日目当日出荷可能 |
22円 ( 24円 ) | 在庫品1日目当日出荷可能 |
18円 ( 20円 ) | 在庫品1日目当日出荷可能 |
26円 ( 29円 ) | 在庫品1日目当日出荷可能 |
40円 ( 44円 ) | 在庫品1日目当日出荷可能 |
50円27円 ( 30円 ) | 在庫品1日目当日出荷可能 |
67円 ( 74円 ) | 在庫品1日目当日出荷可能 |
65円32円 ( 35円 ) | 在庫品1日目当日出荷可能 |
49円24円 ( 26円 ) | 在庫品1日目当日出荷可能 |
102円 ( 112円 ) | 在庫品1日目当日出荷可能 |
202円23円 ( 25円 ) | 在庫品1日目当日出荷可能 |
432円237円 ( 261円 ) | 在庫品1日目当日出荷可能 |
637円 ( 701円 ) | 在庫品1日目当日出荷可能 |
248円 ( 273円 ) | 19日目 |
454円 ( 499円 ) | 5日目 |
623円 ( 685円 ) | 5日目 |
997円 ( 1,097円 ) | 5日目 |
1,220円 ( 1,342円 ) | 5日目 |
24円 ( 26円 ) | 在庫品1日目当日出荷可能 |
32円 ( 35円 ) | 在庫品1日目当日出荷可能 |
32円 ( 35円 ) | 在庫品1日目当日出荷可能 |
81円 ( 89円 ) | 在庫品1日目当日出荷可能 |
119円 ( 131円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
狭小スペースでも安定した高荷重特性が得られる皿ばね。
【特長】
・皿ばねは中央に穴のあいた皿状のばねで、小さな空間のところで大きな負荷容量を得ることが可能。
・ばね特性を変化させることができる。
・狭小スペースで高荷重を必要とする場合に有効。
・要求荷重や使用箇所により、並列、単列に重ねて使用することが出来る。
・並列使用法は撓みが小さく大きい荷重を必要とする場合に使用し、重ねる枚数に比例して荷重が増加する。
・直列使用法は撓みが大きく小さい荷重を必要とする場合に使用し、重ねる枚数に比例して撓みが増加する。
【用途】
・振動緩和、緩み止めなどに使用。
