片山チエン

カナロック（コストパフォーマンス商品） KPL300形

Name: カナロック（コストパフォーマンス商品） KPL300形
Brand: 片山チエン
SKU: 221000016912
Rating: 4 (1 reviews)

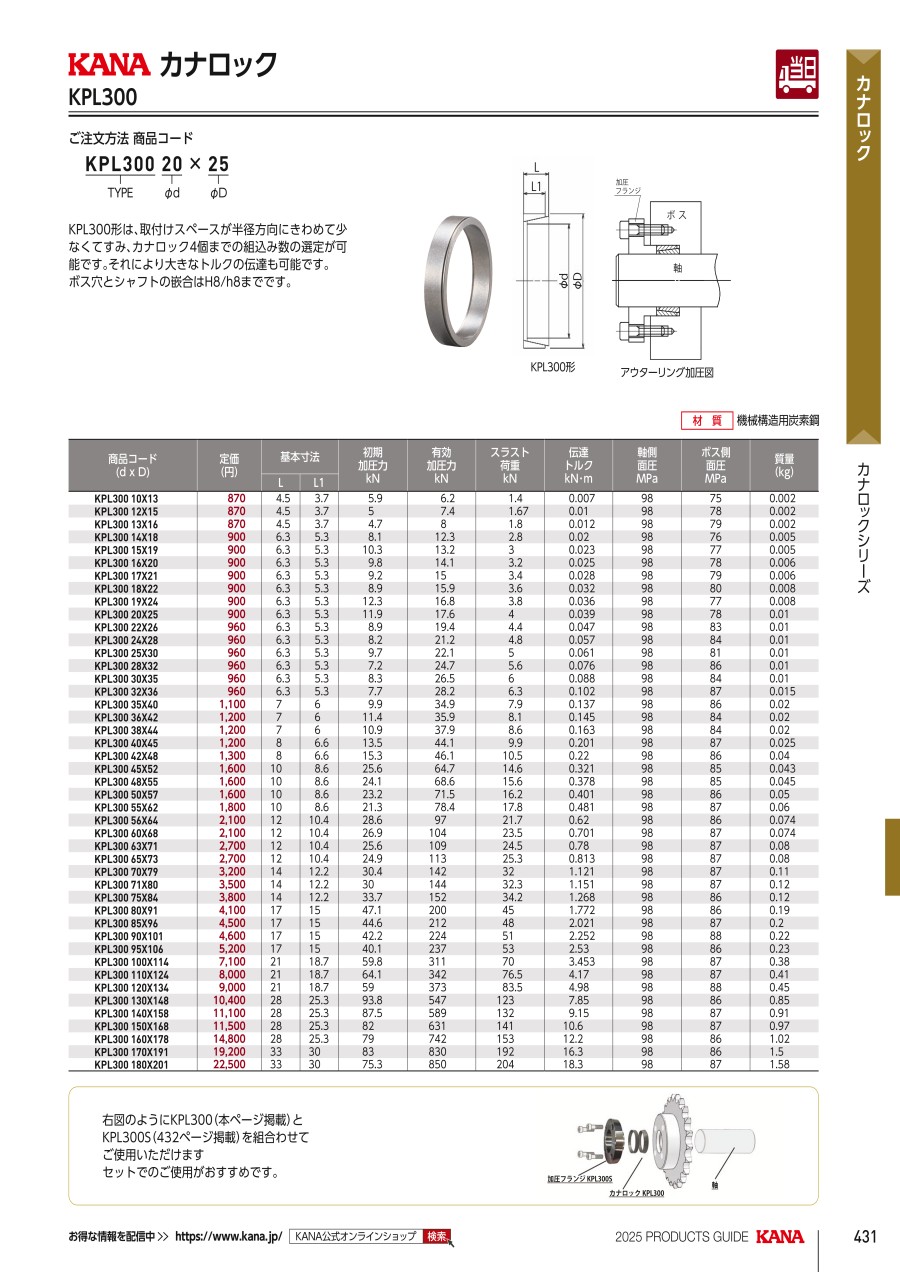

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 454円～14,202円

税込単価: 499円～15,622円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

カナロック KPL300S形

通常価格(税別)： 644円 (税込価格：708円)

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

カナロック（コストパフォーマンス商品） KPL200形

4.5

通常価格(税別)： 2,280円 (税込価格：2,508円)

通常出荷日：在庫品1日目

【特長】・KPL300形は、取付けスペースが半径方向にきわめて少なくてすみ、カ...

詳細情報を確認する

種類
スリーブ
センタリング機能
なし
材質
機械構造用特殊鋼
表面処理
なし
締結構造
テーパスリーブ形
締結方法
メカ式(くさび式)

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が43型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質：機械構造用特殊鋼

規格表

選定サポート情報

型番表記例

型番リスト

表示件数

型番

φd

(mm)

最大許容トルク範囲

(N・m)

φD

(mm)

最大許容トルク

(N・m)

スラスト荷重

(kN)

(mm)

Ｌ

(mm)

スリーブ外径 φD

(φ)

最小発注数量

10	2.0～20.0	13	6.9	1.35	3.7	4.5	13	1個
12	2.0～20.0	15	10	1.65	3.7	4.5	15	1個
13	2.0～20.0	16	11	1.8	3.7	4.5	16	1個
14	2.0～20.0	18	20	2.85	5.3	6.3	18	1個
16	20.1～50.0	20	26	3.25	5.3	6.3	20	1個
17	20.1～50.0	21	29	3.45	5.3	6.3	21	1個
18	20.1～50.0	22	33	3.65	5.3	6.3	22	1個
19	20.1～50.0	24	36	3.85	5.3	6.3	24	1個
20	20.1～50.0	25	40	4	5.3	6.3	25	1個
22	20.1～50.0	26	49	4.45	5.3	6.3	26	1個
24	50.1～70.0	28	58	4.85	5.3	6.3	28	1個
25	50.1～70.0	30	63	5	5.3	6.3	30	1個
28	70.1～100.0	32	80	5.7	5.3	6.3	32	1個
32	100.1～150.0	36	104	6.5	5.3	6.3	36	1個
35	100.1～150.0	40	142	8.1	6	7	40	1個
36	100.1～150.0	42	150	8.3	6	7	42	1個
38	150.1～200.0	44	167	8.8	6	7	44	1個
40	150.1～200.0	45	198	9.9	6.6	8	45	1個
42	200.1～300.0	48	219	10.4	6.6	8	48	1個
45	300.1～500.0	52	333	14.8	8.6	10	52	1個
48	300.1～500.0	55	380	15.8	8.6	10	55	1個
50	300.1～500.0	57	412	16.5	8.6	10	57	1個
55	300.1～500.0	62	499	18	8.6	10	62	1個
56	500.1～700.0	64	632	22.5	10.4	12	64	1個
60	700.1～1000.0	68	725	24	10.4	12	68	1個
63	700.1～1000.0	71	800	25	10.4	12	71	1個
65	700.1～1000.0	73	850	26	10.4	12	73	1個
70	1000.1～3000.0	79	1140	32	12.2	14	79	1個
71	1000.1～3000.0	80	1180	33	12.2	14	80	1個
75	1000.1～3000.0	84	1310	35	12.2	14	84	1個
80	1000.1～3000.0	91	1860	46.5	15	17	91	1個
85	1000.1～3000.0	96	2100	-	15	17	96	1個
90	1000.1～3000.0	101	2350	-	15	17	101	1個
95	1000.1～3000.0	106	2620	-	15	17	106	1個
100	3000.1～10000.0	114	3620	-	18.7	21	114	1個
110	3000.1～10000.0	124	4380	-	18.7	21	124	1個
120	3000.1～10000.0	134	5210	-	18.7	21	134	1個
130	3000.1～10000.0	148	8390	-	25.3	28	148	1個
140	3000.1～10000.0	158	9730	-	25.3	28	158	1個
150	10000.1～300000.0	168	11150	-	25.3	28	168	1個
160	10000.1～300000.0	178	12700	-	25.3	28	178	1個
170	10000.1～300000.0	191	17100	-	30	33	191	1個
180	10000.1～300000.0	201	19200	-	30	33	201	1個

通常単価(税別) (税込単価)	通常出荷日

597円 ( 657円 )	6日目
668円 ( 735円 )	在庫品1日目当日出荷可能
537円 ( 591円 )	6日目
490円 ( 539円 )	6日目
617円 ( 679円 )	6日目
567円 ( 624円 )	6日目
454円 ( 499円 )	6日目
778円 ( 856円 )	在庫品1日目当日出荷可能
778円 ( 856円 )	在庫品1日目当日出荷可能
623円 ( 685円 )	6日目
653円 ( 718円 )	6日目
652円 ( 717円 )	6日目
677円 ( 745円 )	6日目
677円 ( 745円 )	6日目
647円 ( 712円 )	6日目
716円 ( 788円 )	6日目
716円 ( 788円 )	6日目
998円 ( 1,098円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	6日目
1,197円 ( 1,317円 )	在庫品1日目当日出荷可能
905円 ( 996円 )	6日目
1,097円 ( 1,207円 )	6日目
1,085円 ( 1,194円 )	6日目
1,242円 ( 1,366円 )	6日目
1,333円 ( 1,466円 )	6日目
1,441円 ( 1,585円 )	6日目
1,901円 ( 2,091円 )	6日目
2,050円 ( 2,255円 )	6日目
2,062円 ( 2,268円 )	6日目
2,302円 ( 2,532円 )	6日目
2,404円 ( 2,644円 )	6日目
3,690円 ( 4,059円 )	4日目
3,751円 ( 4,126円 )	4日目
4,197円 ( 4,617円 )	4日目
5,568円 ( 6,125円 )	4日目
6,210円 ( 6,831円 )	4日目
6,660円 ( 7,326円 )	4日目
7,290円 ( 8,019円 )	4日目
7,605円 ( 8,366円 )	4日目
7,891円 ( 8,680円 )	4日目
9,376円 ( 10,314円 )	4日目
12,124円 ( 13,336円 )	4日目
14,202円 ( 15,622円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・KPL300形は、取付けスペースが半径方向にきわめて少なくてすみ、カナロック4個までの組込み数の選定が可能です。それにより大きなトルクの伝達も可能です
・ボス穴とシャフトの嵌合はH8/h8までです

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

カナロック（コストパフォーマンス商品） KPL300形のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

インデックステーブルと駆動シャフトの締結に

満足度：4.02016/11/08

省スペースで必要な締結力が得られるので使用します最大許容トルクも豊富で選択に困りません

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品カナロック（コストパフォーマンス商品） KPL300形	カナロック（コストパフォーマンス商品） KPL200形	カナロック KPL300S形	カナロック KPL250形	カナロック KPL210形	カナロック KPL201
メーカー	片山チエン	片山チエン	片山チエン	片山チエン	片山チエン	片山チエン
通常価格	454円-	2,280円 -	644円 -	2,349円 -	2,643円 -	3,300円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	4日目	4日目	4日目	4日目
種類	スリーブ	ストレート	スリーブ	ナット締付	薄肉	フランジ付
センタリング機能	なし	なし	なし	なし	あり	なし
材質	機械構造用特殊鋼	機械構造用炭素鋼	機械構造用炭素鋼	機械構造用炭素鋼	機械構造用炭素鋼	機械構造用炭素鋼
表面処理	なし	なし	なし	なし	なし	なし
締結構造	テーパスリーブ形	ダブルコーン形	テーパスリーブ形	テーパスリーブ形	シングルコーン形	シングルコーン形
