標準スプロケット 35A形
未確定：候補が36型番あります。
商品情報
外形図
製品仕様
・チェーン：No.35
・チェーンピッチ：（P）9.525mm
・ブッシュリンク内幅：（W）4.78mm
・ブッシュ外径：（Dr）5.08mm
・歯幅：（T）4.3mm
・チェーンピッチ：（P）9.525mm
・ブッシュリンク内幅：（W）4.78mm
・ブッシュ外径：（Dr）5.08mm
・歯幅：（T）4.3mm
・材質：普通鋼
規格表
| 型番 | 歯数 | 外径 Do | ピッチ径 Dp | 軸穴径d | 重量 kg | |
|---|---|---|---|---|---|---|
| 下穴 | 最小 | |||||
| 35A | 10 | 35 | 30.82 | 8 | 9 | 0.02 |
| 11 | 38 | 33.81 | 8 | 9 | 0.03 | |
| 12 | 41 | 36.80 | 9 | 10 | 0.03 | |
| 13 | 44 | 39.80 | 9 | 10 | 0.04 | |
| 14 | 47 | 42.81 | 9 | 10 | 0.04 | |
| 15 | 51 | 45.81 | 9 | 10 | 0.05 | |
| 16 | 54 | 48.82 | 9 | 10 | 0.05 | |
| 17 | 57 | 51.84 | 11 | 12 | 0.07 | |
| 18 | 60 | 54.85 | 11 | 12 | 0.07 | |
| 19 | 63 | 57.87 | 11 | 12 | 0.09 | |
| 20 | 66 | 60.89 | 11 | 12 | 0.09 | |
| 21 | 69 | 63.91 | 11 | 12 | 0.11 | |
| 22 | 72 | 66.93 | 11 | 12 | 0.11 | |
| 23 | 75 | 69.95 | 11 | 12 | 0.11 | |
| 24 | 78 | 72.97 | 11 | 12 | 0.14 | |
| 25 | 81 | 76.00 | 11 | 12 | 0.16 | |
| 26 | 84 | 79.02 | 11 | 12 | 0.16 | |
| 27 | 87 | 82.05 | 11 | 12 | 0.17 | |
| 28 | 90 | 85.07 | 11 | 12 | 0.18 | |
| 30 | 96 | 91.12 | 11 | 12 | 0.23 | |
| 32 | 102 | 97.18 | 11 | 12 | 0.27 | |
| 33 | 105 | 100.20 | 11 | 12 | 0.28 | |
| 34 | 109 | 103.23 | 11 | 12 | 0.29 | |
| 35 | 112 | 106.26 | 11 | 12 | 0.30 | |
| 36 | 115 | 109.29 | 12 | 13 | 0.32 | |
| 38 | 121 | 115.34 | 12 | 13 | 0.37 | |
| 40 | 127 | 121.40 | 12 | 13 | 0.40 | |
| 42 | 133 | 127.46 | 14 | 15 | 0.43 | |
| 45 | 142 | 136.55 | 14 | 15 | 0.49 | |
| 46 | 145 | 139.58 | 14 | 15 | 0.51 | |
| 48 | 151 | 145.64 | 14 | 15 | 0.55 | |
| 50 | 157 | 151.70 | 14 | 15 | 0.60 | |
| 54 | 169 | 163.81 | 14 | 15 | 0.70 | |
| 55 | 172 | 166.85 | 14 | 15 | 0.71 | |
| 60 | 187 | 182.00 | 14 | 15 | 0.80 | |
| 65 | 203 | 197.15 | 16 | 17 | 1.02 | |
| 70 | 218 | 212.30 | 16 | 17 | 1.18 | |
| 80 | 248 | 242.61 | 16 | 17 | 1.50 | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
275円 ( 303円 ) | 6日目 |
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
306円 ( 337円 ) | 在庫品1日目当日出荷可能 |
311円 ( 342円 ) | 在庫品1日目当日出荷可能 |
342円 ( 376円 ) | 在庫品1日目当日出荷可能 |
288円 ( 317円 ) | 在庫品1日目当日出荷可能 |
342円 ( 376円 ) | 在庫品1日目当日出荷可能 |
389円 ( 428円 ) | 在庫品1日目当日出荷可能 |
405円 ( 446円 ) | 在庫品1日目当日出荷可能 |
359円 ( 395円 ) | 在庫品1日目当日出荷可能 |
453円 ( 498円 ) | 在庫品1日目当日出荷可能 |
471円 ( 518円 ) | 6日目 |
468円 ( 515円 ) | 在庫品1日目当日出荷可能 |
543円 ( 597円 ) | 在庫品1日目当日出荷可能 |
558円 ( 614円 ) | 在庫品1日目当日出荷可能 |
606円 ( 667円 ) | 6日目 |
519円 ( 571円 ) | 6日目 |
569円 ( 626円 ) | 在庫品1日目当日出荷可能 |
598円 ( 658円 ) | 在庫品1日目当日出荷可能 |
668円 ( 735円 ) | 6日目 |
718円 ( 790円 ) | 在庫品1日目当日出荷可能 |
682円 ( 750円 ) | 6日目 |
788円 ( 867円 ) | 在庫品1日目当日出荷可能 |
764円 ( 840円 ) | 6日目 |
788円 ( 867円 ) | 在庫品1日目当日出荷可能 |
788円 ( 867円 ) | 在庫品1日目当日出荷可能 |
1,097円 ( 1,207円 ) | 在庫品1日目当日出荷可能 |
1,053円 ( 1,158円 ) | 6日目 |
1,197円 ( 1,317円 ) | 在庫品1日目当日出荷可能 |
1,297円 ( 1,427円 ) | 在庫品1日目当日出荷可能 |
1,597円 ( 1,757円 ) | 在庫品1日目当日出荷可能 |
1,597円 ( 1,757円 ) | 在庫品1日目当日出荷可能 |
1,597円 ( 1,757円 ) | 在庫品1日目当日出荷可能 |
2,331円 ( 2,564円 ) | 在庫品1日目当日出荷可能 |
2,797円 ( 3,077円 ) | 在庫品1日目当日出荷可能 |
3,697円 ( 4,067円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
KANA標準スプロケット番手・歯数・形状のバリエーションが豊富です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 片山チエン製スプロケットの下穴品はカタログ記載数値より下回ることがございます。
- メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

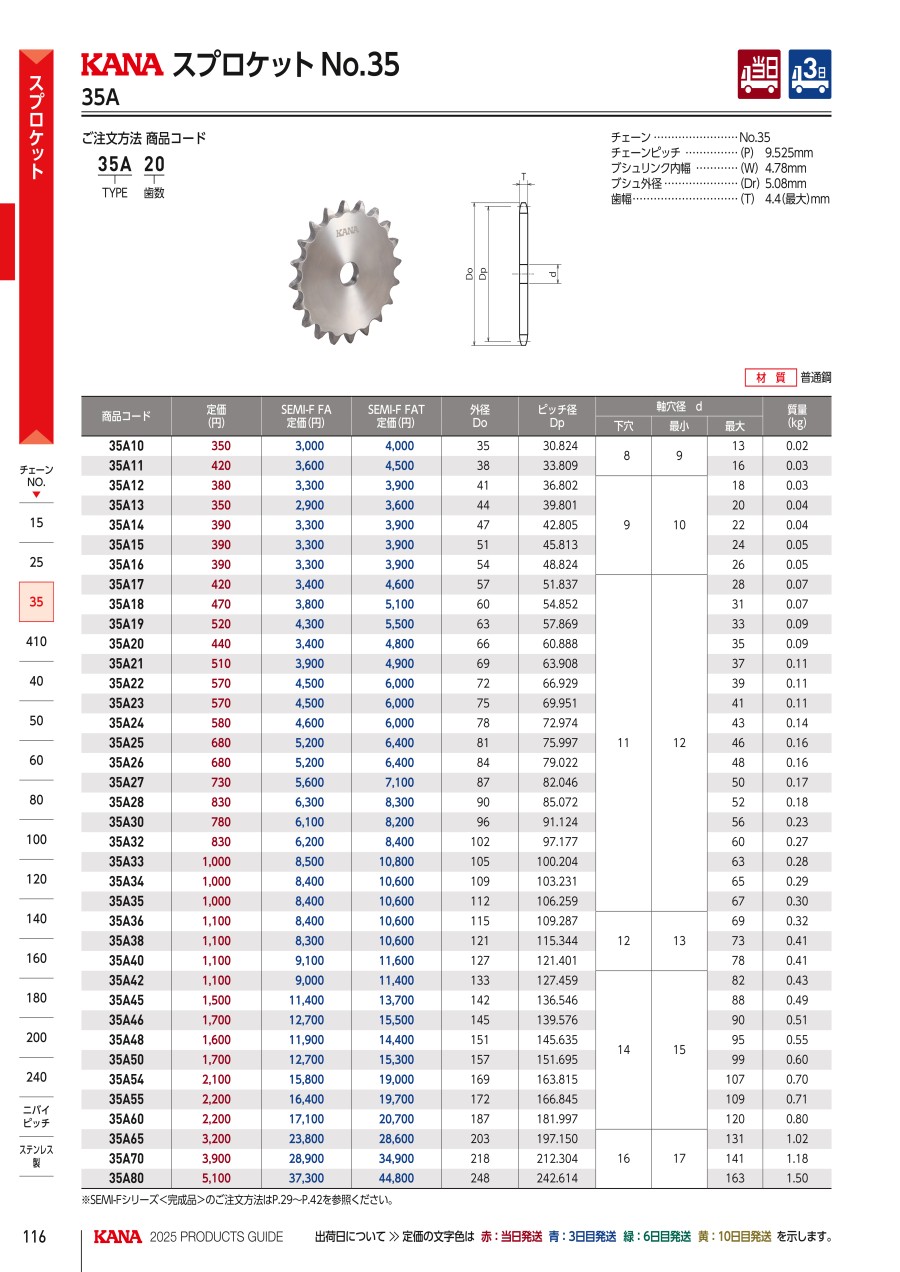

カタログ
商品担当おすすめ
ツバキ山久チエイン
プラブロックチェーン RSP形（普通・低摩擦耐磨耗タイプ 型番でリンク指定）
RSP形プラブロックチェーンです。プラトップチェーンより小さなピッチを採用。スプロケット外径が小さく、乗継部の省スペース化に有効です。
標準スプロケット 35A形のレビュー
撮影用ターンテーブル
5
5.02019/09/04
規格品ですが、他に比べて納期が早く助かりました。使用上の問題は全くありません。
