標準スプロケット 160A形
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 7,176円～177,219円特別価格
- 税込単価
- 7,894円～194,941円特別価格
KANA標準スプロケット歯数のバリエーションが豊富です。【特長】・ボスのない平...
詳細情報を確認する
未確定：候補が31型番あります。
商品情報

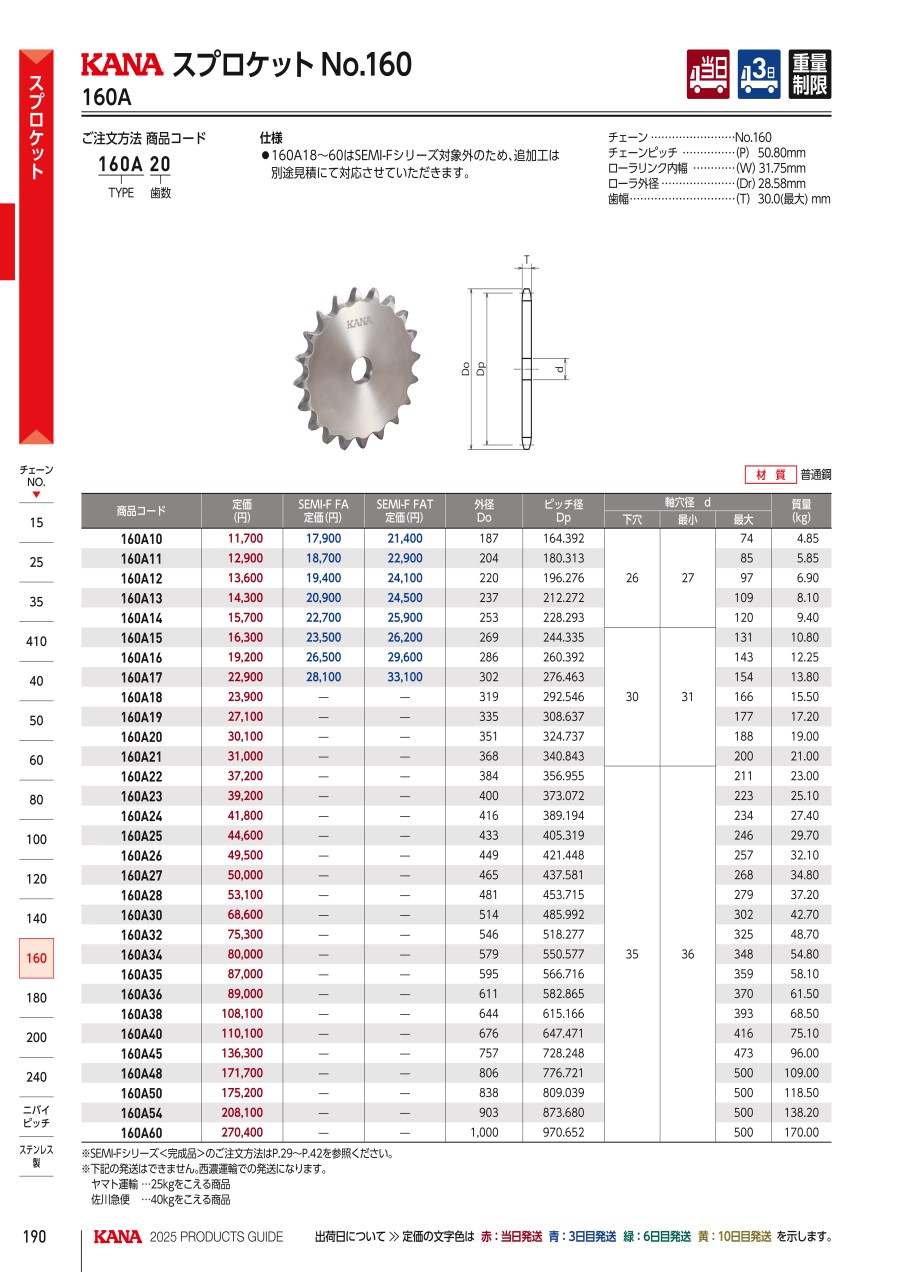

外形図
製品仕様
- チェーン：No.160
- チェーンピッチ：（P）50.80mm
- ローラリンク内幅：（W）31.75mm
- ローラ外径：（Dr）28.58mm
- 歯幅：（T）30.0（最大）mm
- 材質：普通鋼
規格表
単位：mm
| 型番 | 外径 Do | ピッチ径 Dp | 軸穴径 d | 質量 （kg） | ||
|---|---|---|---|---|---|---|
| 下穴 | 最小 | 最大 | ||||
| 160A10 | 187 | 164.392 | 26 | 27 | 74 | 4.85 |
| 160A11 | 204 | 180.313 | 85 | 5.85 | ||
| 160A12 | 220 | 196.276 | 97 | 6.90 | ||
| 160A13 | 237 | 212.272 | 109 | 8.10 | ||
| 160A14 | 253 | 228.293 | 120 | 9.40 | ||
| 160A15 | 269 | 244.335 | 30 | 31 | 131 | 10.80 |
| 160A16 | 286 | 260.392 | 143 | 12.25 | ||
| 160A17 | 302 | 276.463 | 154 | 13.80 | ||
| 160A18 | 319 | 292.546 | 166 | 15.50 | ||
| 160A19 | 335 | 308.637 | 177 | 17.20 | ||
| 160A20 | 351 | 324.737 | 188 | 19.00 | ||
| 160A21 | 368 | 340.843 | 200 | 21.00 | ||
| 160A22 | 384 | 356.955 | 35 | 36 | 211 | 23.00 |
| 160A23 | 400 | 373.072 | 223 | 25.10 | ||
| 160A24 | 416 | 389.194 | 234 | 27.40 | ||
| 160A25 | 433 | 405.319 | 246 | 29.70 | ||
| 160A26 | 449 | 421.448 | 257 | 32.10 | ||
| 160A27 | 465 | 437.581 | 268 | 34.80 | ||
| 160A28 | 481 | 453.715 | 279 | 37.20 | ||
| 160A30 | 514 | 485.992 | 302 | 42.70 | ||
| 160A32 | 546 | 518.277 | 325 | 48.70 | ||
| 160A34 | 579 | 550.577 | 348 | 54.80 | ||
| 160A35 | 595 | 566.716 | 359 | 58.10 | ||
| 160A36 | 611 | 582.865 | 370 | 61.50 | ||
| 160A38 | 644 | 615.166 | 393 | 68.50 | ||
| 160A40 | 676 | 647.471 | 416 | 75.10 | ||
| 160A45 | 757 | 728.248 | 473 | 96.00 | ||
| 160A48 | 806 | 776.721 | 500 | 109.00 | ||
| 160A50 | 838 | 809.039 | 500 | 118.50 | ||
| 160A54 | 903 | 873.680 | 500 | 138.20 | ||
| 160A60 | 1000 | 970.652 | 500 | 170.00 | ||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,176円 ( 7,894円 ) | 6日目 |
7,634円 ( 8,397円 ) | 6日目 |
8,195円 ( 9,015円 ) | 6日目 |
8,225円 ( 9,048円 ) | 6日目 |
8,597円 ( 9,457円 ) | 6日目 |
9,333円 ( 10,266円 ) | 6日目 |
11,007円 ( 12,108円 ) | 6日目 |
15,140円13,928円 ( 15,321円 ) | 6日目 |
16,399円14,759円 ( 16,235円 ) | 6日目 |
17,716円 ( 19,488円 ) | 6日目 |
19,339円17,405円 ( 19,146円 ) | 6日目 |
20,670円18,603円 ( 20,463円 ) | 3日目 |
22,901円 ( 25,191円 ) | 3日目 |
23,189円21,333円 ( 23,466円 ) | 3日目 |
24,405円22,452円 ( 24,697円 ) | 3日目 |
26,957円24,261円 ( 26,687円 ) | 3日目 |
30,624円27,561円 ( 30,317円 ) | 3日目 |
37,719円 ( 41,491円 ) | 5日目 |
32,834円29,550円 ( 32,505円 ) | 3日目 |
40,843円36,758円 ( 40,434円 ) | 3日目 |
45,301円40,770円 ( 44,847円 ) | 3日目 |
59,310円 ( 65,241円 ) | 5日目 |
51,228円46,105円 ( 50,716円 ) | 3日目 |
65,982円 ( 72,580円 ) | 5日目 |
63,785円57,406円 ( 63,147円 ) | 3日目 |
63,824円57,441円 ( 63,185円 ) | 3日目 |
82,372円74,134円 ( 81,547円 ) | 3日目 |
98,131円88,317円 ( 97,149円 ) | 3日目 |
102,240円92,016円 ( 101,218円 ) | 3日目 |
121,770円109,593円 ( 120,552円 ) | 3日目 |
177,219円159,497円 ( 175,447円 ) | 3日目 |
詳細情報
基本情報
KANA標準スプロケット歯数のバリエーションが豊富です。
【特長】
・ボスのない平板形状
・低速・軽荷重用です
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 片山チエン製スプロケットの下穴品はカタログ記載数値より下回ることがございます。
