標準ステンレスアイドラースプロケット
- 通常単価(税別)
- 3,735円～9,277円特別価格
- 税込単価
- 4,109円～10,205円特別価格
通常出荷日：在庫品1日目～5日目一部当日出荷可能
【特長】・KANA標準SUS（ステンレス）アイドラースプロケットは、ローラチェーンの伝動に於いて適切な...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
・材質：ステンレス
・中国国家規格：304
規格表
| 型番 | No. | 歯数 | 内径 D | 外径 Do | ピッチ径 Dp | 歯巾 T | ボス BD | 総幅 BL | 使用 ベアリング SUS | 重量 kg | SUSアイドラーピン（S） 適用サイズ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SUSID | 35C | 16 | 10 | 54 | 48.82 | 4.3 | 38 | 14 | 6000ZZ | 0.12 | SUSIDP6000S |
| 12 | 6001ZZ | 0.11 | SUSIDP6001S | ||||||||
| 18 | 15 | 60 | 54.85 | 44 | 17 | 6202ZZ | 0.17 | SUSIDP6202S | |||
| 21 | 17 | 69 | 63.91 | 53 | 19 | 6203ZZ | 0.25 | SUSIDP6203S | |||
| 25 | 20 | 81 | 76.00 | 60 | 21 | 6204ZZ | 0.34 | SUSIDP6204S | |||
| 40C | 13 | 10 | 59 | 53.07 | 7.2 | 38 | 14 | 6000ZZ | 0.16 | SUSIDP6000S | |
| 12 | 6001ZZ | 0.15 | SUSIDP6001S | ||||||||
| 15 | 15 | 67 | 61.08 | 44 | 17 | 6202ZZ | 0.20 | SUSIDP6202S | |||
| 17 | 17 | 76 | 69.12 | 53 | 19 | 6203ZZ | 0.31 | SUSIDP6203S | |||
| 19 | 20 | 84 | 77.16 | 60 | 21 | 6204ZZ | 0.41 | SUSIDP6204S | |||
| 50C | 12 | 12 | 69 | 61.34 | 8.7 | 43 | 16 | 6201ZZ | 0.22 | SUSIDP6201S | |
| 13 | 15 | 74 | 66.34 | 44 | 17 | 6202ZZ | 0.24 | SUSIDP6202S | |||
| 15 | 17 | 84 | 76.35 | 53 | 19 | 6203ZZ | 0.38 | SUSIDP6203S | |||
| 17 | 20 | 94 | 86.39 | 60 | 21 | 6204ZZ | 0.50 | SUSIDP6204S | |||
| 60C | 11 | 12 | 76 | 67.62 | 11.7 | 44 | 16 | 6201ZZ | 0.27 | SUSIDP6201S | |
| 15 | 17 | 6202ZZ | 0.28 | SUSIDP6202S | |||||||
| 13 | 17 | 89 | 79.60 | 53 | 19 | 6203ZZ | 0.47 | SUSIDP6203S | |||
| 14 | 20 | 95 | 85.61 | 60 | 21 | 6204ZZ | 0.57 | SUSIDP6204S | |||
| 80C | 9 | 15 | 85 | 74.27 | 14.6 | 44 | 17 | 6202ZZ | 0.39 | SUSIDP6202S | |
| 10 | 17 | 93 | 82.20 | 52 | 19 | 6203ZZ | 0.58 | SUSIDP6203S | |||
| 11 | 20 | 102 | 90.16 | 60 | 21 | 6204ZZ | 0.70 | SUSIDP6204S |
使用例
＊ステンレスアイドラーピンをご利用下さい。
注意・禁止事項
＊ベアリングはスプロケットの中心に位置しています。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,735円 ( 4,109円 ) | 在庫品1日目当日出荷可能 |
3,966円 ( 4,363円 ) | 4日目 |
4,753円 ( 5,228円 ) | 在庫品1日目当日出荷可能 |
6,921円4,152円 ( 4,567円 ) | 在庫品1日目当日出荷可能 |
8,459円 ( 9,305円 ) | 5日目 |
7,664円 ( 8,430円 ) | 在庫品1日目当日出荷可能 |
5,521円 ( 6,073円 ) | 在庫品1日目当日出荷可能 |
6,771円 ( 7,448円 ) | 5日目 |
9,277円 ( 10,205円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・KANA標準SUS（ステンレス）アイドラースプロケットは、ローラチェーンの伝動に於いて適切なテンションを保持いたします
・ステンレス鋼にて作製されており、耐腐食性、耐久性に優れています
・ステンレス製ベアリングはスプロケットの中心に位置しています
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

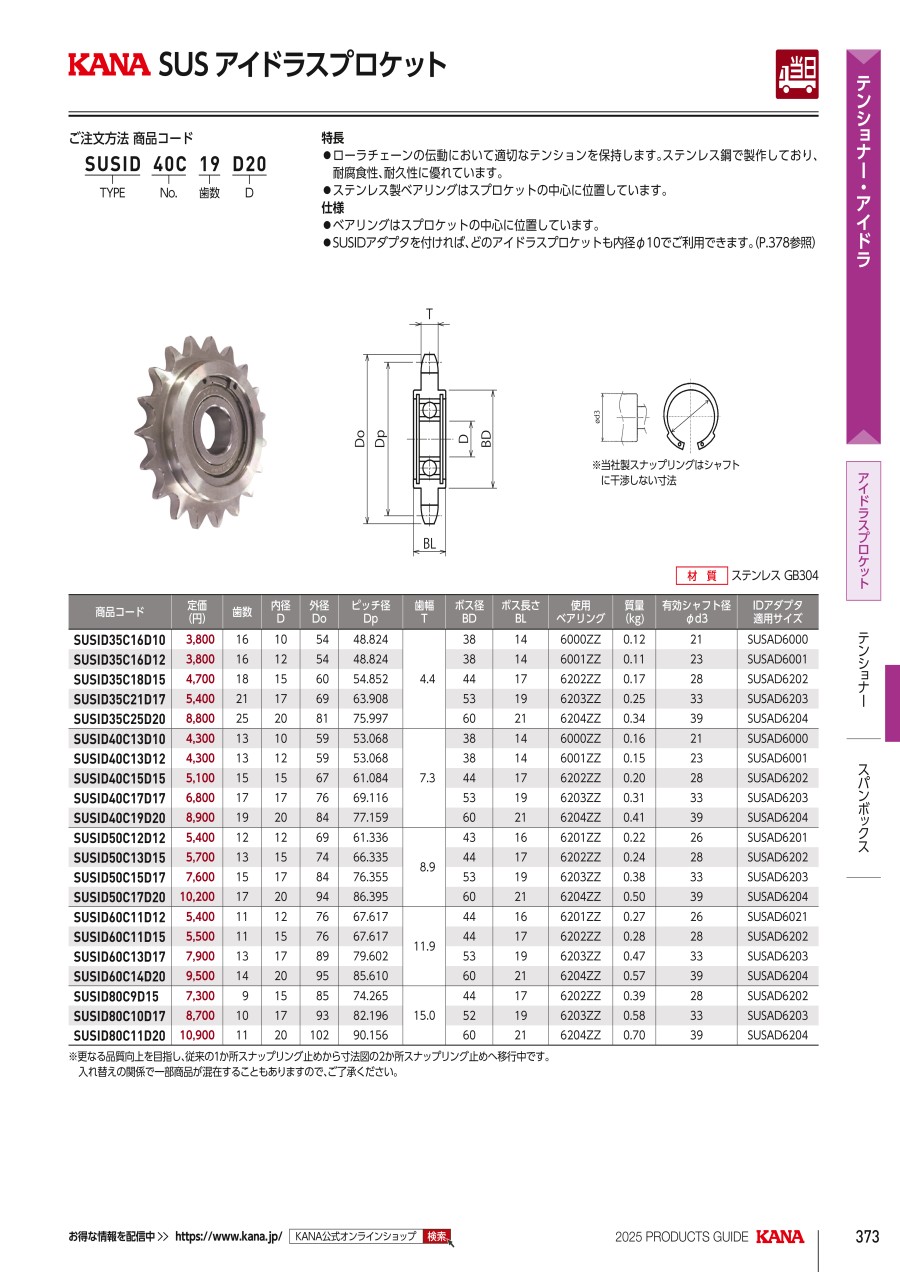

カタログ
