SUSFBP11Bフィニッシュドボアスプロケット ステンレス丸穴タップ仕様
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,259円～3,523円
- 税込単価
- 2,485円～3,875円
【特長】・SUSFBPフィニッシュドボアスプロケットはステンレス丸穴タップ仕様...
詳細情報を確認する
未確定：候補が22型番あります。
商品情報

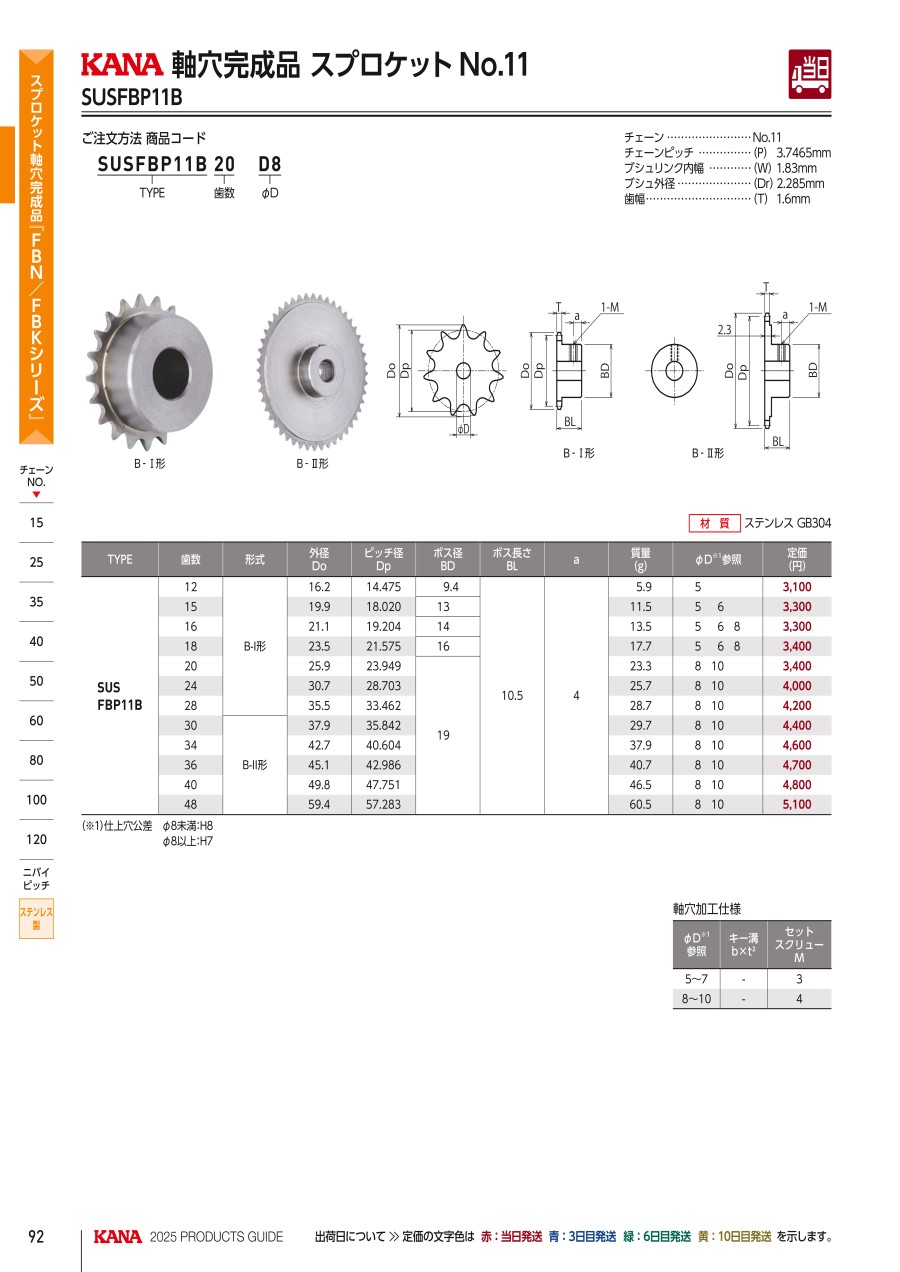

外形図
製品仕様
| チェーン | No.11 | |
|---|---|---|
| チェーンピッチ | （P） | 3.7465mm |
| ブッシュリンク内幅 | （W） | 1.83mm |
| ブッシュ外径 | （Dr） | 2.285mm |
| 歯幅 | （T） | 1.6mm |
- 材質：ステンレス
軸穴加工仕様
| φD※ | キー溝 b×t2 | セット スクリュウ M |
|---|---|---|
| 5～7 | - | 3 |
| 8～9 | - | 4 |
| 10 | 3×1.4 | 4 |
※仕上穴公差
φ8未満：H8
φ8以上：H7
規格表
| 型番 | 外径 Do | ピッチ径 Dp | ボス径 BD | ボス長さ BL | a | 重量 g | 形式 | 歯数 | φD※ |
|---|---|---|---|---|---|---|---|---|---|
| SUS FBP11B | 16.2 | 14.475 | 9.4 | 10.5 | 4 | 5.9 | B-I 形 | 12 | 5 |
| 19.9 | 18.020 | 13 | 10.5 | 4 | 11.5 | 15 | 5, 6 | ||
| 21.1 | 19.204 | 14 | 10.5 | 4 | 13.5 | 16 | 5, 6, 8 | ||
| 23.5 | 21.575 | 16 | 10.5 | 4 | 17.7 | 18 | 5, 6, 8 | ||
| 25.9 | 23.949 | 19 | 10.5 | 4 | 23.3 | 20 | 8, 10 | ||
| 30.7 | 28.703 | 19 | 10.5 | 4 | 25.7 | 24 | 8, 10 | ||
| 35.5 | 33.462 | 19 | 10.5 | 4 | 28.7 | 28 | 8, 10 | ||
| 37.9 | 35.842 | 19 | 10.5 | 4 | 29.7 | B-II 形 | 30 | 8, 10 | |
| 42.7 | 40.604 | 19 | 10.5 | 4 | 37.9 | 34 | 8, 10 | ||
| 45.1 | 42.986 | 19 | 10.5 | 4 | 40.7 | 36 | 8, 10 | ||
| 49.8 | 47.751 | 19 | 10.5 | 4 | 46.5 | 40 | 8, 10 | ||
| 59.4 | 57.283 | 19 | 10.5 | 4 | 60.5 | 48 | 8, 10 |
※仕上穴公差
φ8未満：H8
φ8以上：H7
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,259円 ( 2,485円 ) | 6日目 |
2,323円 ( 2,555円 ) | 6日目 |
2,323円 ( 2,555円 ) | 6日目 |
2,334円 ( 2,567円 ) | 6日目 |
2,298円 ( 2,528円 ) | 6日目 |
2,573円 ( 2,830円 ) | 在庫品1日目当日出荷可能 |
2,405円 ( 2,646円 ) | 6日目 |
2,405円 ( 2,646円 ) | 6日目 |
2,389円 ( 2,628円 ) | 6日目 |
2,887円 ( 3,176円 ) | 6日目 |
2,768円 ( 3,045円 ) | 6日目 |
2,779円 ( 3,057円 ) | 4日目 |
2,840円 ( 3,124円 ) | 6日目 |
2,907円 ( 3,198円 ) | 6日目 |
2,907円 ( 3,198円 ) | 6日目 |
3,049円 ( 3,354円 ) | 6日目 |
3,049円 ( 3,354円 ) | 6日目 |
3,181円 ( 3,499円 ) | 6日目 |
3,188円 ( 3,507円 ) | 6日目 |
3,188円 ( 3,507円 ) | 6日目 |
3,523円 ( 3,875円 ) | 6日目 |
3,356円 ( 3,692円 ) | 6日目 |
詳細情報
基本情報
【特長】
・SUSFBPフィニッシュドボアスプロケットはステンレス丸穴タップ仕様で仕上穴公差はφ8未満はH8,φ8以上はH7にて仕上げております。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。
