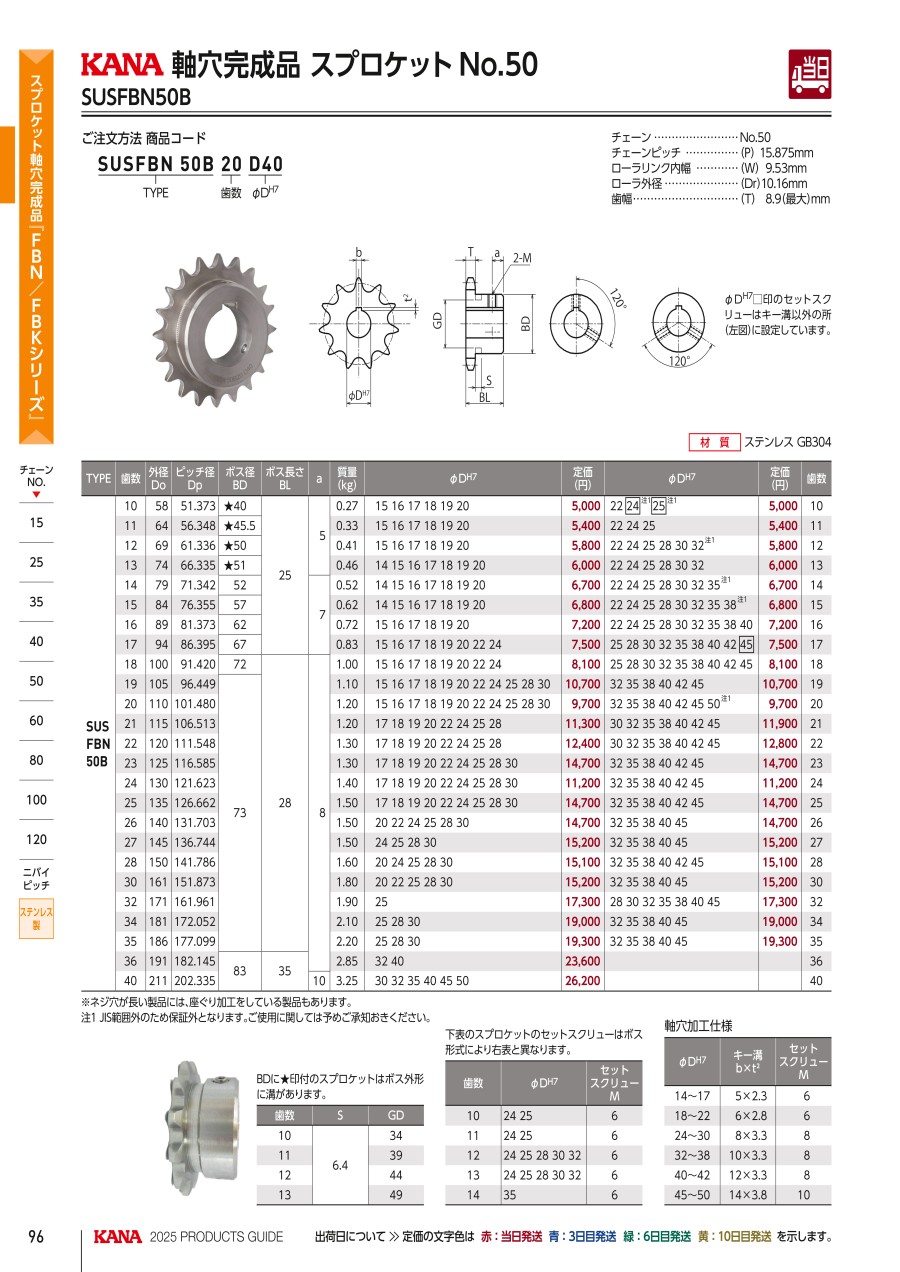

SUSFBN50B ステンレスフィニッシュドボアスプロケット

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

この商品のFAQをみる（2件）

通常単価(税別): 3,771円～19,764円特別価格

税込単価: 4,148円～21,740円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

標準チェーン50用、軸穴完成品のステンレス製スプロケット。【特長】・新JISキ...

環境対応
RoHS非対応
特性・用途
該当なし
スプロケット形状
B形
チエーンNo.
50
列数
1
種類
軸穴加工タイプ
材質
ステンレス
チェーンタイプ
標準
軸種類
軸穴加工済
表面処理
なし
材質詳細
ステンレス GB304

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が304型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ΦD^H7（）印のセットスクリューはキー溝以外の所に設定しています。

製品仕様

チェーン：No.50
チェーンピッチ：（P）15.875mm
ローラリンク内幅：（W）9.53mm
ローラ外径：（Dr）10.16mm
歯幅：（T）8.9（最大）mm

規格表

単位：mm

型番	歯数	外径 Do	ピッチ径 Dp	ボス径 BD	ボス長さ BL	a	質量（kg）	ΦD^H7
SUSFBN 50B	10	58	51.373	★40	25	5	0.27	15 16 17 18 19 20 22（24）^注1（25）^注1
	11	64	56.348	★45.5			0.33	15 16 17 18 19 20 22 24 25
	12	69	61.336	★50			0.41	15 16 17 18 19 20 22 24 25 28 30 32^注1
	13	74	66.335	★51			0.46	14 15 16 17 18 19 20 22 24 25 28 30 32
	14	79	71.342	52		7	0.52	14 15 16 17 18 19 20 22 24 25 28 30 32 35^注1
	15	84	76.355	57			0.62	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38^注1
	16	89	81.373	62			0.72	15 16 17 18 19 20 22 24 25 28 30 32 35 38 40
	17	94	86.395	67			0.83	15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42（45）
	18	100	91.420	72	28	8	1.00	15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45
	19	105	96.449	73			1.10	15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45
	20	110	101.480				1.20	15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45 50^注1
	21	115	106.513				1.20	17 18 19 20 22 24 25 28 30 32 35 38 40 42 45
	22	120	111.548				1.30	17 18 19 20 22 24 25 28 30 32 35 38 40 42 45
	23	125	116.585				1.30	17 18 19 20 22 24 25 28 30 32 35 38 40 42 45
	24	130	121.623				1.40	17 18 19 20 22 24 25 28 30 32 35 38 40 42 45
	25	135	126.662				1.50	17 18 19 20 22 24 25 28 30 32 35 38 40 42 45
	26	140	131.703				1.50	20 22 24 25 28 30 32 35 38 40 45
	27	145	136.744				1.50	24 25 28 30 32 35 38 40 45
	28	150	141.786				1.60	20 24 25 28 30 32 35 38 40 42 45
	30	161	151.873				1.80	20 22 25 28 30 32 35 38 40 45
	32	171	161.961				1.90	25 28 30 32 35 38 40 45
	34	181	172.052				2.10	25 28 30 32 35 38 40 45
	35	186	177.099				2.20	25 28 30 32 35 38 40 45
	36	191	182.145	83	35		2.85	32 40
	40	211	202.335	83	35	10	3.25	30 32 35 40 45 50

注1 JIS範囲外のため保証外となります。ご使用に関しては予めご承知おきください。
