片山チエン

SUSFBN40B ステンレスフィニッシュドボアスプロケット

Name: SUSFBN40B ステンレスフィニッシュドボアスプロケット
Brand: 片山チエン
SKU: 221000016068
Rating: 5 (2 reviews)

カタログ |

一部SALE 2026/03/31まで
数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

この商品のFAQをみる（2件）

通常単価(税別): 2,857円～12,565円特別価格

税込単価: 3,143円～13,822円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

FBN40B フィニッシュドボアスプロケット

4.5

通常価格(税別)： 771円 (税込価格：848円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

ステンレススプロケット40B形

通常価格(税別)： 1,863円 (税込価格：2,049円)

通常出荷日：在庫品1日目

標準チェーン40用、軸穴完成品のステンレス製スプロケット。【特長】・新JISキ...

詳細情報を確認する

特性・用途
該当なし
スプロケット形状
B形
チエーンNo.
40
列数
1
種類
軸穴加工タイプ
材質
ステンレス
チェーンタイプ
標準
軸種類
軸穴加工済
表面処理
なし
材質詳細
ステンレス GB304

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が323型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ΦD^H7（）印のセットスクリューはキー溝以外の所に設定しています。

製品仕様

チェーン：No.40
チェーンピッチ：（P）12.70mm
ローラリンク内幅：（W）7.95mm
ローラ外径：（Dr）7.92mm
歯幅：（T）7.3（最大）mm

規格表

単位：mm

型番	歯数	ボス径 BD	ボス長さ BL	a	質量（kg）	ΦD^H7
SUS FBN 40B	10	★32	22	5	0.14	12 15 16
	11	★36	22	5	0.19	12 14 15 16 17 18 19 20
	12	★40	22	5	0.22	12 14 15 16 17 18 19 20 22
	13	37	22	6	0.23	14 15 16 17 18 19 22^注1（24）^注1（25）^注1
	14	42	22	6	0.28	14 15 16 17 18 19 20 22 24 25（28）^注1
	15	46	22	6	0.34	14 15 16 17 18 19 20 22 24 25 28 30^注1
	16	50	22	6	0.40	14 15 16 17 18 19 20 22 24 25 28 30 32^注1
	17	54	22	6	0.46	14 15 16 17 18 19 20 22 24 25 28 30 32 35^注1
	18	57	22	6	0.51	14 15 16 17 18 19 20 22 24 25 28 30 32 35（40）^注1
	19	62	22	6	0.59	15 16 17 18 19 20 22 24 25 28 30 32 35 38 40
	20	67	25	7	0.76	15 16 17 18 19 22 24 25 28 30 32 35 38 40 42（45）^注1
	21	71	25	7	0.85	15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45
	22	75	25	7	0.95	15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45
	23	77	25	7	1.00	15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45
	24	63	25	7	0.84	15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42
	25	63	25	7	0.88	15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42
	26	63	25	7	0.92	15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42
	27	63	25	7	0.96	15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42
	28	63	25	7	1.00	15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42
	30	63	25	7	1.10	15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42
	32	68	28	10	1.30	20 22 24 25 28 30 32 35 40
	34	68	28	10	1.30	20 22 24 25 28 30 32 35 40
	35	68	28	10	1.40	20 22 24 25 28 30 32 35 40
	36	68	28	10	1.50	20 22 24 25 28 30 32 35 40
	38	68	28	10	1.60	24 25 28 30 32 35 40
	40	68	28	10	1.70	20 22 25 28 30 32 35 40

注1 JIS範囲外のため保証外となります。ご使用に関しては予めご承知おきください。

BDに★印付のスプロケットはボス外形に溝があります。

歯数	S	GD
10	5.2	27
11	5.2	31
12	5.2	35

下表のスプロケットのセットスクリューはボス形式により右表と異なります。

歯数	ΦD^H7	セットスクリューM
14	25	6
15	30	6

軸穴加工仕様

ΦD^H7	キー溝 b×t²	セットスクリューM
12	4×1.8	5
14～17	5×2.3	6
18～22	6×2.8	6
24～30	8×3.3	8
32～38	10×3.3	8
40～42	12×3.3	8
45	14×3.8	10

型番リスト

表示件数

...

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

最小発注数量

10	12	4	1.8	1個
10	15	5	2.3	1個
10	16	5	2.3	1個
11	12	4	1.8	1個
11	14	5	2.3	1個
11	15	5	2.3	1個
11	16	5	2.3	1個
11	17	5	2.3	1個
11	18	6	2.8	1個
11	19	6	2.8	1個
11	20	6	2.8	1個
12	12	4	1.8	1個
12	14	5	2.3	1個
12	15	5	2.3	1個
12	16	5	2.3	1個
12	17	5	2.3	1個
12	18	6	2.8	1個
12	19	6	2.8	1個
12	20	6	2.8	1個
12	22	6	2.8	1個
13	14	5	2.3	1個
13	15	5	2.3	1個
13	16	5	2.3	1個
13	17	5	2.3	1個
13	18	6	2.8	1個
13	19	6	2.8	1個
13	22	6	2.8	1個
13	24	8	3.3	1個
13	25	8	3.3	1個
14	14	5	2.3	1個
14	15	5	2.3	1個
14	16	5	2.3	1個
14	17	5	2.3	1個
14	18	6	2.8	1個
14	19	6	2.8	1個
14	20	6	2.8	1個
14	22	6	2.8	1個
14	24	8	3.3	1個
14	25	8	3.3	1個
14	28	8	3.3	1個
15	14	5	2.3	1個
15	15	5	2.3	1個
15	16	5	2.3	1個
15	17	5	2.3	1個
15	18	6	2.8	1個
15	19	6	2.8	1個
15	20	6	2.8	1個
15	22	6	2.8	1個
15	24	8	3.3	1個
15	25	8	3.3	1個
15	28	8	3.3	1個
15	30	8	3.3	1個
16	14	5	2.3	1個
16	15	5	2.3	1個
16	16	5	2.3	1個
16	17	5	2.3	1個
16	18	6	2.8	1個
16	19	6	2.8	1個
16	20	6	2.8	1個
16	22	6	2.8	1個

通常単価(税別) (税込単価)	通常出荷日

2,946円 ( 3,241円 )	在庫品1日目当日出荷可能
3,907円 ( 4,298円 )	在庫品1日目当日出荷可能
3,690円 ( 4,059円 )	6日目
2,988円 ( 3,287円 )	4日目
2,988円 ( 3,287円 )	4日目
3,891円 ( 4,280円 )	6日目
2,857円 ( 3,143円 )	6日目
4,136円 ( 4,550円 )	4日目
3,927円 ( 4,320円 )	6日目
2,988円 ( 3,287円 )	4日目
4,058円 ( 4,464円 )	4日目
4,222円 ( 4,644円 )	6日目
3,187円 ( 3,506円 )	4日目
3,912円 ( 4,303円 )	在庫品1日目当日出荷可能
3,699円 ( 4,069円 )	6日目
3,859円 ( 4,245円 )	6日目
4,222円 ( 4,644円 )	在庫品1日目当日出荷可能
3,187円 ( 3,506円 )	4日目
3,913円 ( 4,304円 )	在庫品1日目当日出荷可能
3,187円 ( 3,506円 )	4日目
3,352円 ( 3,687円 )	4日目
4,316円 ( 4,748円 )	在庫品1日目当日出荷可能
3,692円 ( 4,061円 )	6日目
3,352円 ( 3,687円 )	4日目
4,267円 ( 4,694円 )	6日目
3,352円 ( 3,687円 )	4日目
3,352円 ( 3,687円 )	4日目
3,352円 ( 3,687円 )	4日目
3,352円 ( 3,687円 )	4日目
3,484円 ( 3,832円 )	4日目
4,394円2,145円 ( 2,360円 )	在庫品1日目当日出荷可能
4,288円 ( 4,717円 )	6日目
4,394円 ( 4,833円 )	6日目
4,394円 ( 4,833円 )	6日目
4,394円 ( 4,833円 )	6日目
4,380円 ( 4,818円 )	在庫品1日目当日出荷可能
4,394円 ( 4,833円 )	在庫品1日目当日出荷可能
4,179円 ( 4,597円 )	6日目
4,394円 ( 4,833円 )	6日目
3,484円 ( 3,832円 )	4日目
3,696円 ( 4,066円 )	4日目
4,480円 ( 4,928円 )	4日目
4,480円 ( 4,928円 )	6日目
4,480円 ( 4,928円 )	6日目
4,480円 ( 4,928円 )	在庫品1日目当日出荷可能
4,480円 ( 4,928円 )	6日目
4,480円 ( 4,928円 )	在庫品1日目当日出荷可能
4,480円 ( 4,928円 )	在庫品1日目当日出荷可能
4,480円 ( 4,928円 )	6日目
4,480円3,360円 ( 3,696円 )	在庫品1日目当日出荷可能
4,480円 ( 4,928円 )	6日目
3,696円 ( 4,066円 )	4日目
3,855円 ( 4,241円 )	4日目
4,609円 ( 5,070円 )	6日目
4,609円 ( 5,070円 )	6日目
4,609円 ( 5,070円 )	6日目
4,609円 ( 5,070円 )	6日目
4,609円 ( 5,070円 )	6日目
4,609円 ( 5,070円 )	4日目
4,683円 ( 5,151円 )	6日目

...

基本情報

基本情報

標準チェーン40用、軸穴完成品のステンレス製スプロケット。
【特長】
・新JISキー溝仕様
・軸穴H7公差、新JIS規格の平行キー並級、メートル並目ネジ加工を施し、六角穴付セットスクリューを挿入済
・ステンレスGB304
【用途】
・屋外の伝動装置
・水または蒸気の掛かるところ、高温、低温の雰囲気

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

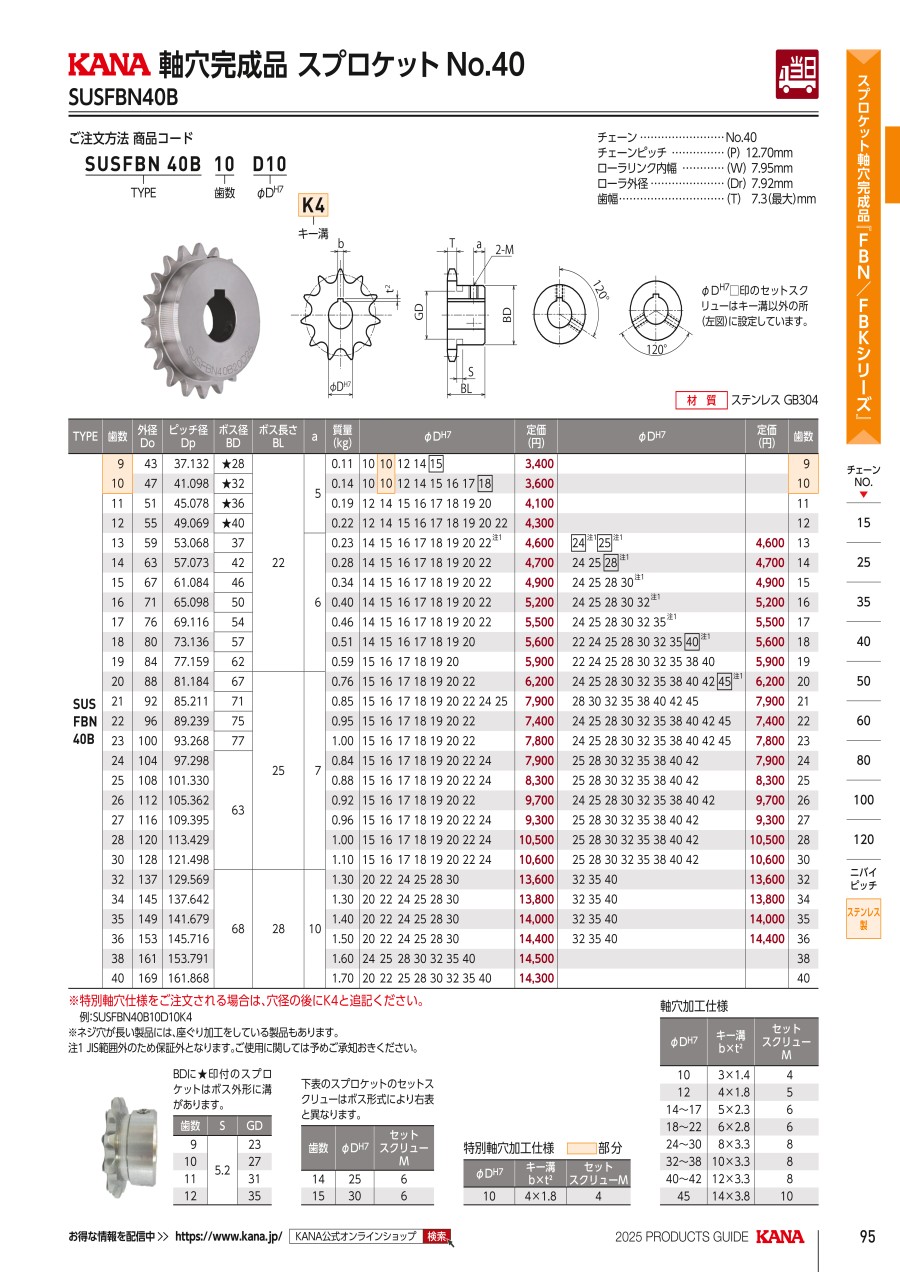

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
チェーン
ローラーチェーンです。ミスミ品にて適合するチェーンを指定寸からお選びいただけます。
ミスミ
メカロックスタンダードタイプ
メカロック　スタンダードタイプです。サイズ及び材質・表面処理のバリエーションが豊富でセンタリング機能があります。
ミスミ
平行キー
平行キーです。固定寸選択タイプとフリー指定タイプを両方ご用意しました。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SUSFBN40B ステンレスフィニッシュドボアスプロケットのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

食品機械部品

満足度：5.02021/05/12

精度もよく、配送も早く、値段もお手頃です。満足です。今後もリピートしたいとおもいます。

0人が参考にしています。

コンベア部品

満足度：5.02019/01/11

ステンレス製ですが、サイズが揃っており、選定する際には助かってます。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q寿命はどのくらいですか？

使用環境によって様々です。焼入れ品でない場合、ピッチ円径部分の歯の残り厚さによって判断します。一般には概ね1/3の摩耗を使用限度としています。詳しくは技術資料または説明書を参照ください

Q特殊環境で使用できますか？

水や蒸気、高温/低温などの環境においてはステンレス製スプロケットのご用意があります。
