K80スプロケット 旧B形
- 通常単価(税別)
- 1,497円～5,979円
- 税込単価
- 1,647円～6,577円
KANA標準スプロケット番手・歯数・形状のバリエーションが豊富です。軸穴未加工...
詳細情報を確認する
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- KANAマシンキーを併せてご利用ください。
| チェーン | No.80 | |
|---|---|---|
| チェーンピッチ | （P） | 25.4mm |
| ローラリンク内幅 | （W） | 15.88mm |
| ローラ外径 | （Dr） | 15.88mm |
| 歯幅 | （T） | 14.6mm |
- 材質：機械構造用炭素鋼
- 焼入：歯先高周波焼入
規格表
| 型番 | 歯数 | 外径 Do | ピッチ径 Dp | 軸穴径d | ボス径 BD | ボス長さ BL | 形状 | 重量 kg | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 下穴 | 最小 | 最大 | ||||||||
| K80B | 10 | 93 | 82.19 | 15 | 16 | 32 | 55 | 50 | 削出仕様 | 1.50 |
| 11 | 102 | 90.16 | 15 | 16 | 38 | 60 | 50 | 1.70 | ||
| 12 | 110 | 98.14 | 15 | 16 | 46 | 69 | 50 | 1.90 | ||
| 13 | 118 | 106.14 | 16 | 17 | 51 | 77 | 50 | 2.10 | ||
| 14 | 127 | 114.15 | 16 | 17 | 55 | 80 | 50 | 2.40 | ||
| 15 | 135 | 122.17 | 20 | 21 | 55 | 80 | 50 | 2.60 | ||
| 16 | 143 | 130.20 | 20 | 21 | 55 | 80 | 50 | 3.00 | ||
| 17 | 151 | 138.23 | 20 | 21 | 60 | 90 | 50 | 3.30 | ||
| 18 | 159 | 146.27 | 20 | 21 | 60 | 90 | 50 | 3.50 | ||
| 19 | 167 | 154.32 | 20 | 21 | 60 | 90 | 50 | 3.70 | ||
| 20 | 176 | 162.37 | 20 | 21 | 60 | 90 | 50 | 4.30 | ||
| 21 | 184 | 170.42 | 20 | 21 | 60 | 90 | 50 | 4.40 | ||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,497円 ( 1,647円 ) | 6日目 |
2,119円 ( 2,331円 ) | 6日目 |
2,378円 ( 2,616円 ) | 6日目 |
2,500円 ( 2,750円 ) | 6日目 |
2,994円 ( 3,293円 ) | 6日目 |
3,003円 ( 3,303円 ) | 6日目 |
3,486円 ( 3,835円 ) | 6日目 |
3,949円 ( 4,344円 ) | 6日目 |
4,377円 ( 4,815円 ) | 6日目 |
4,817円 ( 5,299円 ) | 6日目 |
5,071円 ( 5,578円 ) | 6日目 |
5,979円 ( 6,577円 ) | 6日目 |
詳細情報
基本情報
KANA標準スプロケット番手・歯数・形状のバリエーションが豊富です。軸穴未加工品のため、使用には軸穴加工が必要です。
ご注意
- 片山チエン製スプロケットの下穴品はカタログ記載数値より下回ることがございます。
- メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

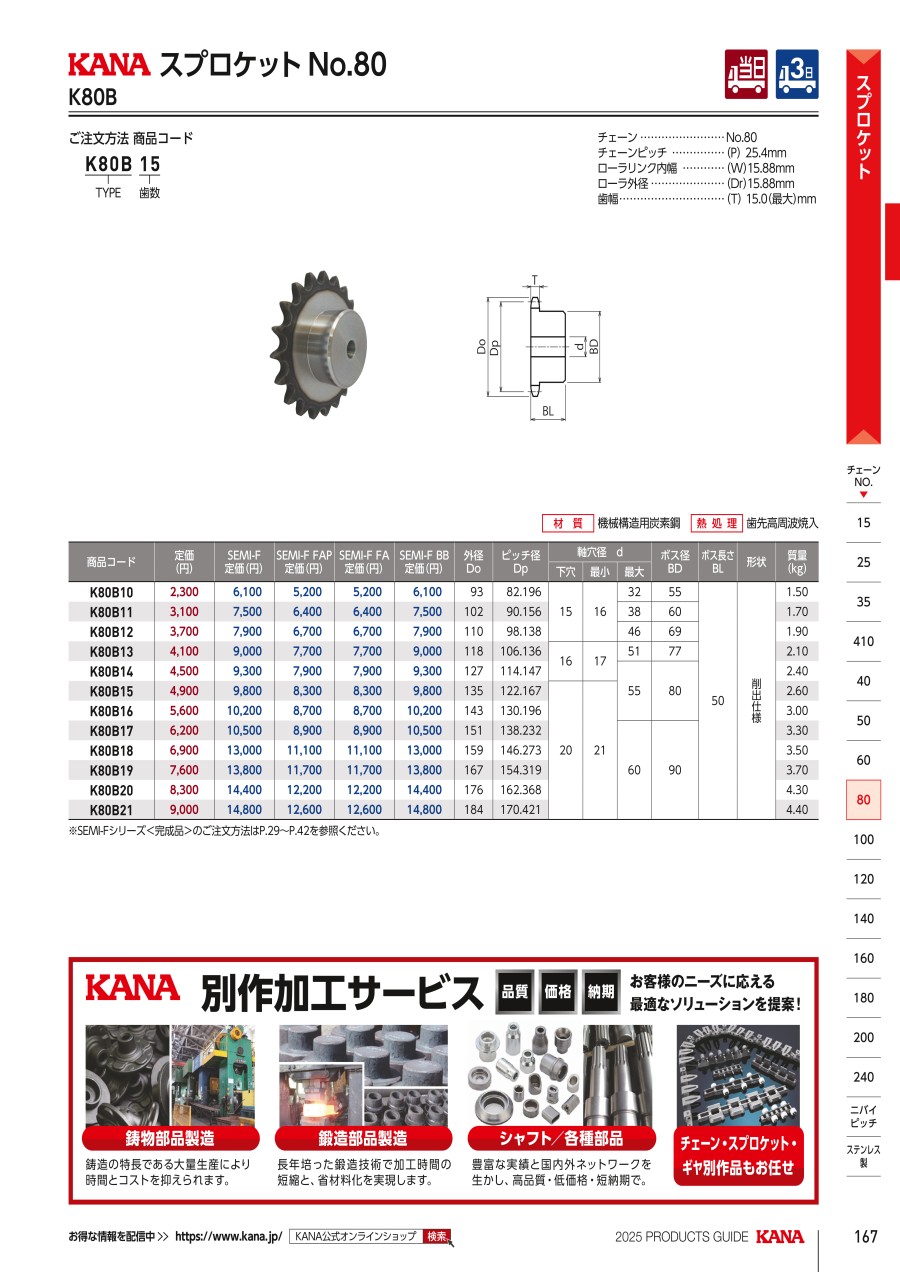

カタログ
