HGハイグレード歯先硬化スプロケット40A形
- 通常単価(税別)
- 549円～9,934円
- 税込単価
- 604円～10,927円
【特長】・ボスのない平板形状・歯先高周波焼入を行っています【仕様】・材質：機械...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 片山チエン製スプロケットの下穴品はカタログ記載数値より下回ることがございます。
未確定：候補が9型番あります。
商品情報
外形図
製品仕様
| チェーン | No.40 | |
|---|---|---|
| チェーンピッチ | （P） | 12.70mm |
| ローラリンク内幅 | （W） | 7.95mm |
| ローラ外径 | （Dr） | 7.92mm |
| 歯幅 | （T） | 7.3（最大）mm |
- 材質：機械構造用炭素鋼
- 焼入：歯先高周波焼入

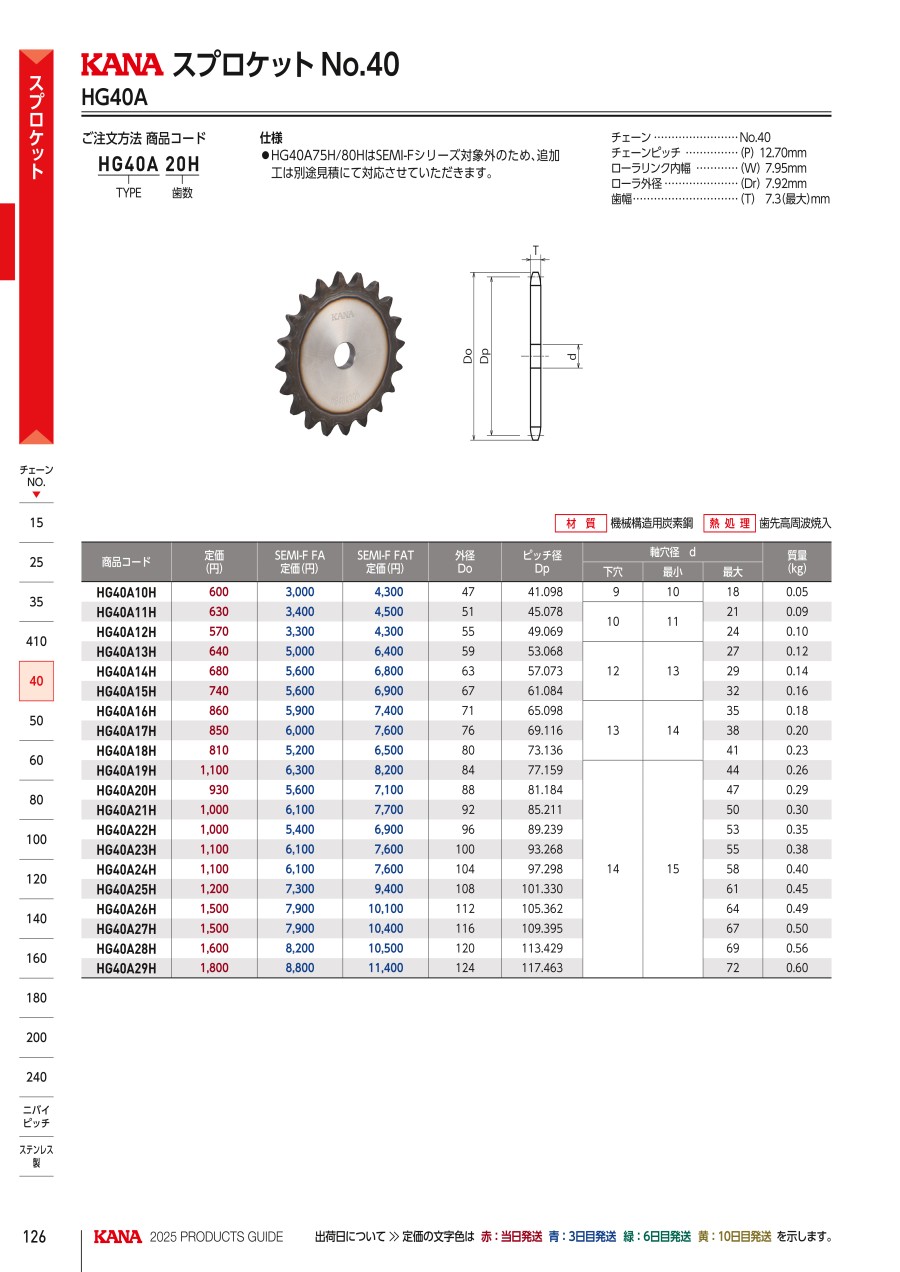

規格表
単位：mm
| 型番 | 歯数 | 外径 Do | ピッチ径 Dp | 軸穴径 d | 質量 （kg） | ||
|---|---|---|---|---|---|---|---|
| 下穴 | 最小 | 最大 | |||||
| HG40A | 15H | 67 | 61.084 | 12 | 13 | 32 | 0.16 |
| 17H | 76 | 69.116 | 13 | 14 | 38 | 0.20 | |
| 18H | 80 | 73.136 | 13 | 14 | 41 | 0.23 | |
| 20H | 88 | 81.184 | 14 | 15 | 47 | 0.29 | |
| 24H | 104 | 97.298 | 14 | 15 | 58 | 0.40 | |
| 30H | 128 | 121.498 | 14 | 15 | 75 | 0.63 | |
| 32H | 137 | 129.569 | 14 | 15 | 81 | 0.70 | |
| 34H | 145 | 137.642 | 14 | 15 | 87 | 0.80 | |
| 75H | 311 | 303.279 | 20 | 21 | 203 | 3.90 | |
型番リスト
表示件数
詳細情報
基本情報
【特長】
・ボスのない平板形状
・歯先高周波焼入を行っています
【仕様】
・材質：機械構造用炭素鋼
・熱処理：歯先高周波焼入
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 片山チエン製スプロケットの下穴品はカタログ記載数値より下回ることがございます。
