片山チエン

FBN50B フィニッシュドボアスプロケット

Name: FBN50B フィニッシュドボアスプロケット
Brand: 片山チエン
SKU: 221000015629
Rating: 5 (3 reviews)

カタログ |

一部SALE 2026/03/31まで
数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（3件）

この商品のFAQをみる（2件）

通常単価(税別): 990円～9,067円特別価格

税込単価: 1,089円～9,974円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

標準スプロケット50B形

通常価格(税別)： 430円 (税込価格：473円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

FBN40B フィニッシュドボアスプロケット

4.5

通常価格(税別)： 771円 (税込価格：848円)

通常出荷日：在庫品1日目

軸穴H7公差、新JIS規格の平行キー並級、メートル並目ネジ加工を施した軸穴完成...

詳細情報を確認する

特性・用途
該当なし
スプロケット形状
B形
チエーンNo.
50
列数
1
種類
軸穴加工タイプ
材質
スチール
チェーンタイプ
標準
軸種類
軸穴加工済
表面処理
歯先高周波焼入
材質詳細
機械構造用炭素鋼

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が317型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

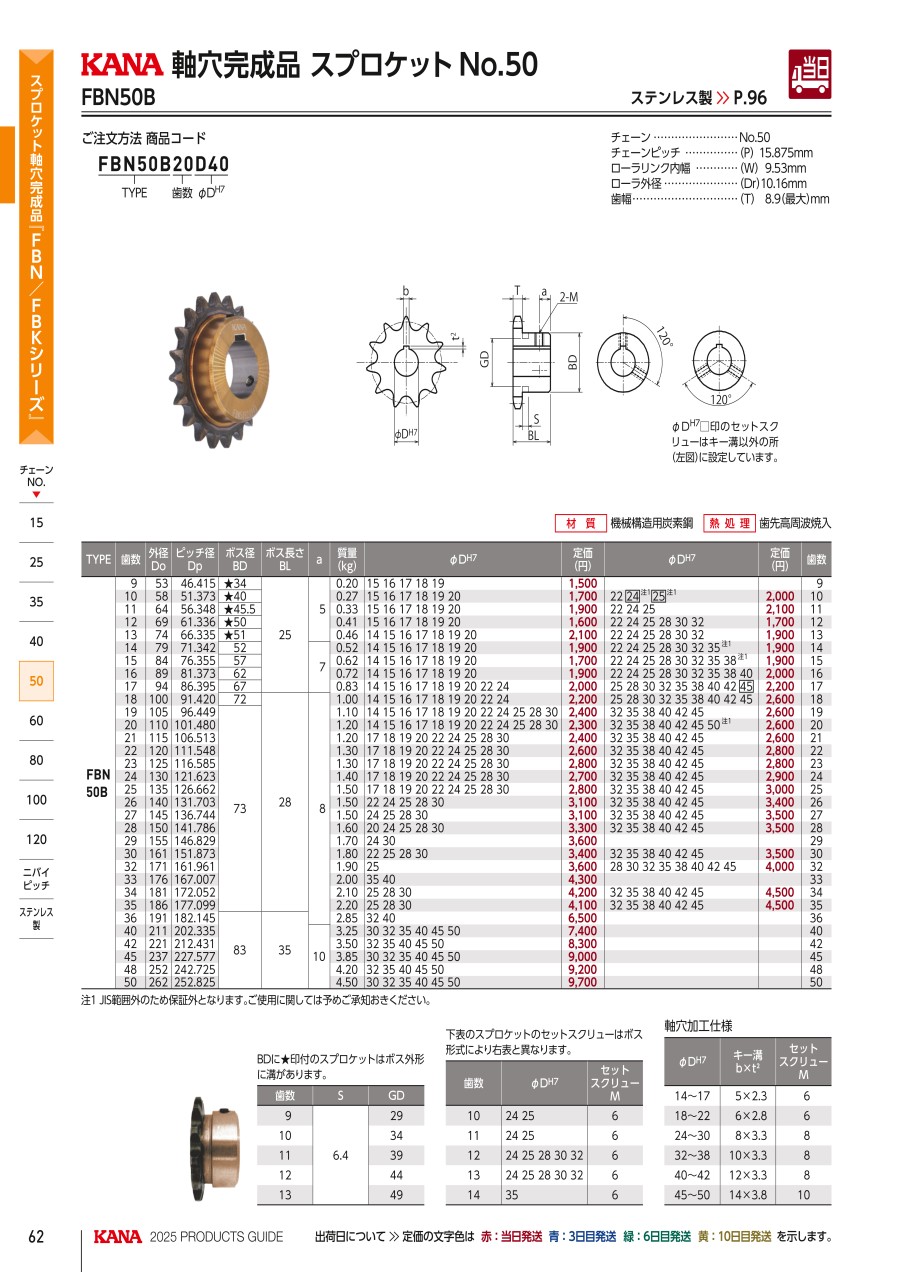

外形図

ΦD^H7（）印のセットスクリューはキー溝以外の所（上図）に設定しています。

製品仕様

チェーン：No.50
チェーンピッチ：（P）15.875mm
ローラリンク内幅：（W）9.53mm
ローラ外径：（Dr）10.16mm
歯幅：（T）8.9（最大）mm

規格表

単位：mm

型番	歯数	外径 Do	ピッチ径 Dp	ボス径 BD	ボス長さ BL	a	質量（kg）	ΦD^H7
FBN 50B	9	53	46.415	★34	25	5	0.20	16 17 18 19
	10	58	51.373	★40	25	5	0.27	15 16 18 19 20 22（24）^注1（25）^注1
	11	64	56.348	★45.5	25	5	0.33	15 16 17 18 19 20 22 25
	12	69	61.336	★50	25	5	0.41	15 16 17 18 19 20 22 24 25 28 30 32
	13	74	66.335	★51	25	5	0.46	14 15 16 17 18 19 20 22 24 25 28 30 32
	14	79	71.342	52	25	7	0.52	14 15 16 17 18 19 20 22 24 25 28 30 32 35^注1
	15	84	76.355	57	25	7	0.62	14 15 16 17 18 19 22 24 25 28 30 32 35 38^注1
	16	89	81.373	62	25	7	0.72	14 15 16 17 18 20 22 24 25 28 30 32 35 38 40
	17	94	86.395	67	25	7	0.83	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42（45）
	18	100	91.420	72	28	8	1.00	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45
	19	105	96.449	73	28	8	1.10	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42
	20	110	101.480	73	28	8	1.20	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45 50^注1
	21	115	106.513	73	28	8	1.20	17 18 19 20 22 24 25 28 30 32 35 38 40 42
	22	120	111.548	73	28	8	1.30	17 18 20 22 24 25 28 30 32 38 42 45
	23	125	116.585	73	28	8	1.30	17 18 19 20 22 24 25 28 30 32 35 38 40 42 45
	24	130	121.623	73	28	8	1.40	17 18 19 20 22 24 25 28 30 32 35 38 40 42 45
	25	135	126.662	73	28	8	1.50	17 18 19 20 22 24 25 28 30 32 35 38 40 42 45
	26	140	131.703	73	28	8	1.50	22 25 30 32 35 38 45
	27	145	136.744	73	28	8	1.50	24 25 30 35 40 45
	28	150	141.786	73	28	8	1.60	20 24 25 28 30 32 35 38 40 42 45
	29	155	146.829	73	28	8	1.70	24 30
	30	161	151.873	73	28	8	1.80	22 25 28 30 32 35 38 40 45
	32	171	161.961	73	28	8	1.90	25 28 30 32 38 40 42 45
	33	176	167.007	73	28	8	2.00	35 40
	34	181	172.052	73	28	8	2.10	25 28 30 32 35 38 40 42 45
	35	186	177.099	73	28	8	2.20	25 28 30 32 35 38 40 42 45
	36	191	182.145	83	35	8	2.85	32 40
	40	211	202.335	83	35	10	3.25	30 32 35 40 50
	42	221	212.431	83	35	10	3.50	32 35 40 45 50
	45	237	227.577	83	35	10	3.85	30 35 40 45 50
	48	252	242.725	83	35	10	4.20	40 45
	50	262	252.825	83	35	10	4.50	30 32 40 45 50

注1 JIS範囲外のため保証外となります。ご使用に関しては予めご承知おきください。

BDに★印付のスプロケットはボス外形に溝があります。

歯数	S	GD
9	6.4	29
10	6.4	34
11	6.4	39
12	6.4	44
13	6.4	49

軸穴加工仕様

単位：mm

ΦD^H7	キー溝 b×t²	セットスクリューM
14～17	5×2.3	6
18～22	6×2.8	6
24～30	8×3.3	8
32～38	10×3.3	8
40～42	12×3.3	8
45～50	14×3.8	10

下表のスプロケットのセットスクリューはボス形式により上表と異なります。

歯数	ΦD^H7	セットスクリューM
10	24 25	6
11	25	6
12	24 25 28 30 32	6
13	24 25 28 30 32	6
14	35	6
