FBN40B フィニッシュドボアスプロケット

Name: FBN40B フィニッシュドボアスプロケット
Brand: 片山チエン
SKU: 221000015607
Rating: 4.5 (11 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（11件）

この商品のFAQをみる（2件）

通常単価(税別): 771円～7,474円

税込単価: 848円～8,221円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

標準スプロケット40B形

通常価格(税別)： 374円 (税込価格：411円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

FBN50B フィニッシュドボアスプロケット

通常価格(税別)： 990円 (税込価格：1,089円)

通常出荷日：在庫品1日目

軸穴H7公差、新JIS規格の平行キー並級、メートル並目ネジ加工を施した軸穴完成...

詳細情報を確認する

環境対応
RoHS非対応
特性・用途
該当なし
スプロケット形状
B形
チエーンNo.
40
列数
1
種類
軸穴加工タイプ
材質
スチール
チェーンタイプ
標準
軸種類
軸穴加工済
表面処理
歯先高周波焼入
材質詳細
機械構造用炭素鋼

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が371型番あります。

商品情報
型番リスト
詳細情報

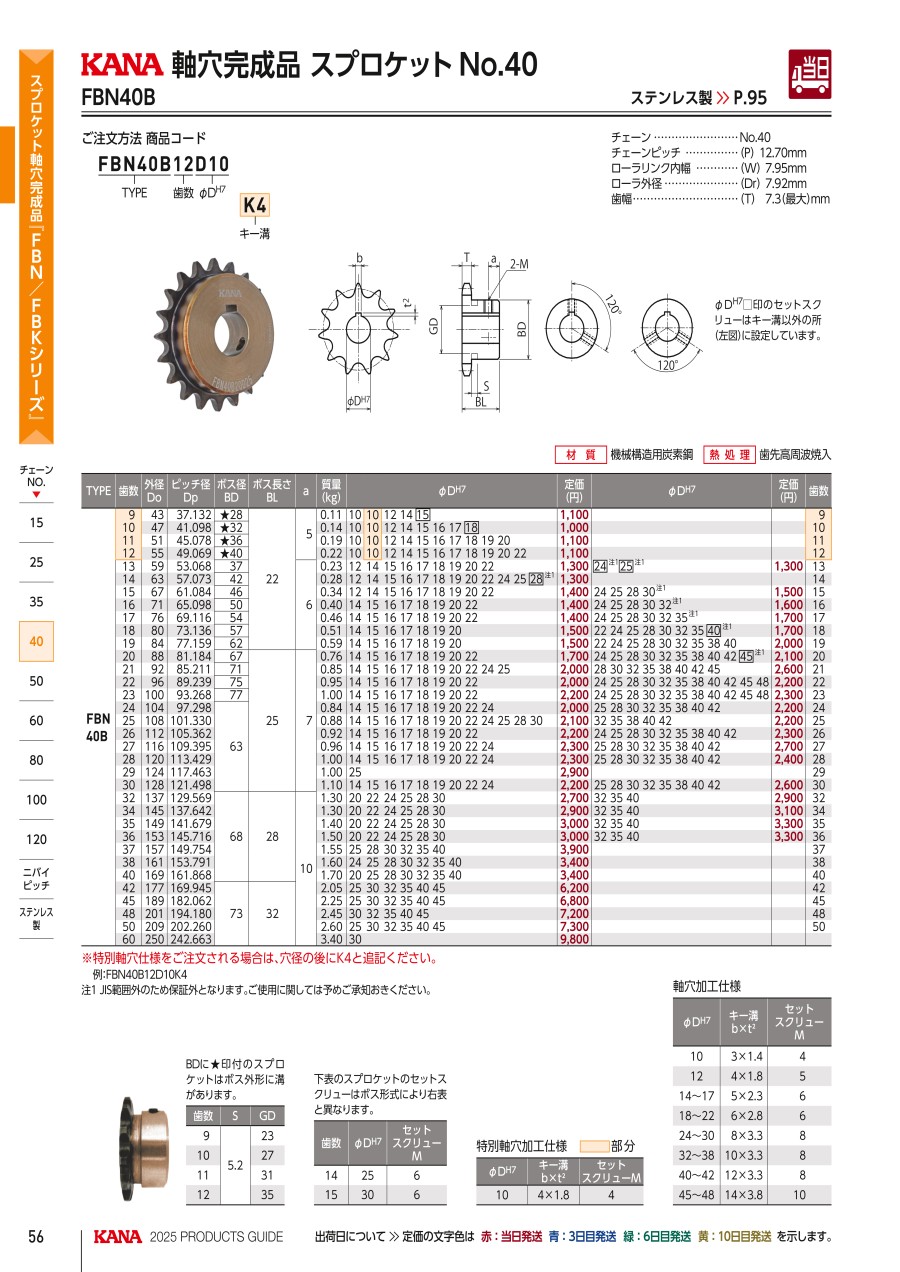

カタログ

商品情報

外形図

ΦD^H7（）印のセットスクリューはキー溝以外の所（上図）に設定しています。

製品仕様

チェーン：No.40
チェーンピッチ：（P）12.70mm
ローラリンク内幅：（W）7.95mm
ローラ外径：（Dr）7.92mm
歯幅：（T）7.3（最大）mm

規格表

単位：mm

型番	歯数	外径 Do	ピッチ径 Dp	ボス径 BD	ボス長さ BL	a	質量（kg）	ΦD^H7
FBN 40B	9	43	37.132	★28	22	5	0.11	10 12 14（15）
	10	47	41.098	★32	22	5	0.14	10 12 14 15 16 17（18）
	11	51	45.078	★36	22	5	0.19	10 12 14 15 16 17 18 19 20
	12	55	49.069	★40	22	5	0.22	10 12 14 15 16 17 18 19 20 22
	13	59	53.068	37	22	6	0.23	12 14 15 16 17 18 19 20 22（24）^注1（25）^注1
	14	63	57.073	42	22	6	0.28	12 14 15 16 17 18 19 20 22 24 25（28）^注1
	15	67	61.084	46	22	6	0.34	12 14 15 16 17 18 19 20 22 24 25 28 30^注1
	16	71	65.098	50	22	6	0.40	14 15 16 17 18 19 20 22 24 25 28 30 32^注1
	17	76	69.116	54	22	6	0.46	14 15 16 17 18 19 20 22 24 25 28 30 32 35^注1
	18	80	73.136	57	22	6	0.51	14 15 16 17 18 19 20 22 24 25 28 30 32 35（40）^注1
	19	84	77.159	62	22	6	0.59	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40
	20	88	81.184	67	25	7	0.76	14 15 16 18 19 20 22 24 25 28 30 32 35 38 40 42（45）^注1
	21	92	85.211	71	25	7	0.85	14 15 16 17 18 20 22 25 28 30 32 35 38 40 42 45
	22	96	89.239	75	25	7	0.95	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45
	23	100	93.268	77	25	7	1.00	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45
	24	104	97.298	63	25	7	0.84	14 15 16 17 18 19 20 22 25 28 30 32 35 38 40
	25	108	101.330	63	25	7	0.88	14 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42
	26	112	105.362	63	25	7	0.92	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42
	27	116	109.395	63	25	7	0.96	14 15 16 17 18 19 20 22 24 25 28 30 35 38 40 42
	28	120	113.429	63	25	7	1.00	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42
	29	124	117.463	63	25	7	1.00	25
	30	128	121.498	63	25	7	1.10	14 15 16 17 18 19 20 22 24 25 28 30 32 35 40 42
	32	137	129.569	68	28	10	1.30	20 22 24 25 28 30 32 35 40
	34	145	137.642	68	28	10	1.30	20 22 24 25 28 30 32 35 40
	35	149	141.679	68	28	10	1.40	20 22 24 25 28 30 32 35 40
	36	153	145.716	68	28	10	1.50	20 22 24 25 28 30 32 35 40
	37	157	149.754	68	28	10	1.55	25 28 30 32 35 40
	38	161	153.791	68	28	10	1.60	24 25 28 30 32 35 40
	40	169	161.868	68	28	10	1.70	20 25 28 30 32 35
	42	177	169.945	73	32	10	2.05	25 30 32 35 40 45
	45	189	182.062	73	32	10	2.25	25 32 35 40 45
	48	201	194.180	73	32	10	2.45	30 35 40 45
	50	209	202.260	73	32	10	2.60	25 30 32 35 40 45
	60	250	242.663	73	32	10	3.40	30

※歯数9、10、11、12（ΦD^H710）のみ、特別軸穴加工仕様をお選びいただけます。
特別軸穴仕様をご注文される場合は、穴径の後にK4と追記ください。例：FBN40B12D10K4
注1 JIS範囲外のため保証外となります。ご使用に関しては予めご承知おきください。

BDに★印付のスプロケットはボス外形に溝があります。

歯数	S	GD
9	5.2	23
10	5.2	27
11	5.2	31
12	5.2	35

特別軸穴加工仕様

ΦD^H7	キー溝 b×t²	セットスクリューM
10	4×1.8	4

軸穴加工仕様

ΦD^H7	キー溝 b×t²	セットスクリューM
10	3×1.4	4
12	4×1.8	5
14～17	5×2.3	6
18～22	6×2.8	6
24～30	8×3.3	8
32～38	10×3.3	8
40～42	12×3.3	8
45	14×3.8	10

下表のスプロケットのセットスクリューはボス形式により上表と異なります。※六角穴付セットスクリューが付属します。

歯数	ΦD^H7	セットスクリューM
14	25	6
15	30	6

型番リスト

表示件数

...

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

特別軸穴加工仕様

最小発注数量

9	10	3	1.4	なし	1個
9	10	4	1.8	あり	1個
9	12	4	1.8	なし	1個
9	14	5	2.3	なし	1個
9	15	5	2.3	なし	1個
10	10	3	1.4	なし	1個
10	10	4	1.8	あり	1個
10	12	4	1.8	なし	1個
10	14	5	2.3	なし	1個
10	15	5	2.3	なし	1個
10	16	5	2.3	なし	1個
10	17	5	2.3	なし	1個
10	18	6	2.8	なし	1個
11	10	3	1.4	なし	1個
11	10	4	1.8	あり	1個
11	12	4	1.8	なし	1個
11	14	5	2.3	なし	1個
11	15	5	2.3	なし	1個
11	16	5	2.3	なし	1個
11	17	5	2.3	なし	1個
11	18	6	2.8	なし	1個
11	19	6	2.8	なし	1個
11	20	6	2.8	なし	1個
12	10	3	1.4	なし	1個
12	10	4	1.8	あり	1個
12	12	4	1.8	なし	1個
12	14	5	2.3	なし	1個
12	15	5	2.3	なし	1個
12	16	5	2.3	なし	1個
12	17	5	2.3	なし	1個
12	18	6	2.8	なし	1個
12	19	6	2.8	なし	1個
12	20	6	2.8	なし	1個
12	22	6	2.8	なし	1個
13	12	4	1.8	なし	1個
13	14	5	2.3	なし	1個
13	15	5	2.3	なし	1個
13	16	5	2.3	なし	1個
13	17	5	2.3	なし	1個
13	18	6	2.8	なし	1個
13	19	6	2.8	なし	1個
13	20	6	2.8	なし	1個
13	22	6	2.8	なし	1個
13	24	8	3.3	なし	1個
13	25	8	3.3	なし	1個
14	12	4	1.8	なし	1個
14	14	5	2.3	なし	1個
14	15	5	2.3	なし	1個
14	16	5	2.3	なし	1個
14	17	5	2.3	なし	1個
14	18	6	2.8	なし	1個
14	19	6	2.8	なし	1個
14	20	6	2.8	なし	1個
14	22	6	2.8	なし	1個
14	24	8	3.3	なし	1個
14	25	8	3.3	なし	1個
14	28	8	3.3	なし	1個
15	12	4	1.8	なし	1個
15	14	5	2.3	なし	1個
15	15	5	2.3	なし	1個

通常単価(税別) (税込単価)	通常出荷日

977円 ( 1,075円 )	在庫品1日目当日出荷可能
988円 ( 1,087円 )	6日目
1,075円 ( 1,183円 )	在庫品1日目当日出荷可能
1,053円 ( 1,158円 )	在庫品1日目当日出荷可能
1,150円 ( 1,265円 )	在庫品1日目当日出荷可能
1,248円 ( 1,373円 )	6日目
1,104円 ( 1,214円 )	在庫品1日目当日出荷可能
1,024円 ( 1,126円 )	在庫品1日目当日出荷可能
983円 ( 1,081円 )	在庫品1日目当日出荷可能
860円 ( 946円 )	在庫品1日目当日出荷可能
944円 ( 1,038円 )	在庫品1日目当日出荷可能
771円 ( 848円 )	在庫品1日目当日出荷可能
1,091円 ( 1,200円 )	在庫品1日目当日出荷可能
946円 ( 1,041円 )	在庫品1日目当日出荷可能
908円 ( 999円 )	在庫品1日目当日出荷可能
1,202円 ( 1,322円 )	在庫品1日目当日出荷可能
946円 ( 1,041円 )	6日目
1,018円 ( 1,120円 )	在庫品1日目当日出荷可能
1,002円 ( 1,102円 )	6日目
962円 ( 1,058円 )	在庫品1日目当日出荷可能
990円 ( 1,089円 )	在庫品1日目当日出荷可能
1,180円 ( 1,298円 )	在庫品1日目当日出荷可能
1,018円 ( 1,120円 )	在庫品1日目当日出荷可能
1,222円 ( 1,344円 )	在庫品1日目当日出荷可能
1,029円 ( 1,132円 )	6日目
1,419円 ( 1,561円 )	在庫品1日目当日出荷可能
1,011円 ( 1,112円 )	6日目
835円 ( 919円 )	在庫品1日目当日出荷可能
932円 ( 1,025円 )	4日目
1,022円 ( 1,124円 )	在庫品1日目当日出荷可能
1,295円 ( 1,425円 )	在庫品1日目当日出荷可能
1,489円 ( 1,638円 )	在庫品1日目当日出荷可能
1,058円 ( 1,164円 )	在庫品1日目当日出荷可能
918円 ( 1,010円 )	在庫品1日目当日出荷可能
1,319円 ( 1,451円 )	在庫品1日目当日出荷可能
1,168円 ( 1,285円 )	在庫品1日目当日出荷可能
1,123円 ( 1,235円 )	在庫品1日目当日出荷可能
982円 ( 1,080円 )	在庫品1日目当日出荷可能
1,292円 ( 1,421円 )	在庫品1日目当日出荷可能
1,123円 ( 1,235円 )	在庫品1日目当日出荷可能
1,294円 ( 1,423円 )	在庫品1日目当日出荷可能
1,119円 ( 1,231円 )	在庫品1日目当日出荷可能
1,126円 ( 1,239円 )	在庫品1日目当日出荷可能
1,431円 ( 1,574円 )	在庫品1日目当日出荷可能
1,336円 ( 1,470円 )	在庫品1日目当日出荷可能
1,093円 ( 1,202円 )	在庫品1日目当日出荷可能
981円 ( 1,079円 )	6日目
1,172円 ( 1,289円 )	在庫品1日目当日出荷可能
1,395円 ( 1,535円 )	在庫品1日目当日出荷可能
1,393円 ( 1,532円 )	在庫品1日目当日出荷可能
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
1,416円 ( 1,558円 )	在庫品1日目当日出荷可能
1,274円 ( 1,401円 )	在庫品1日目当日出荷可能
1,155円 ( 1,271円 )	在庫品1日目当日出荷可能
1,370円 ( 1,507円 )	在庫品1日目当日出荷可能
1,077円 ( 1,185円 )	在庫品1日目当日出荷可能
1,174円 ( 1,291円 )	在庫品1日目当日出荷可能
1,244円 ( 1,368円 )	在庫品1日目当日出荷可能
970円 ( 1,067円 )	6日目
1,294円 ( 1,423円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

軸穴H7公差、新JIS規格の平行キー並級、メートル並目ネジ加工を施した軸穴完成品のスプロケット。六角穴付セットスクリューが付属します。
【特長】
・機械構造用炭素鋼
・歯先高周波焼入
・標準チェーン40用
【用途】
・モーター、発動機の動力伝達・車輪駆動・コンベヤ、フォークリフト昇降

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
チェーン
ローラーチェーンです。ミスミ品にて適合するチェーンを指定寸からお選びいただけます。
ミスミ
メカロックスタンダードタイプ
メカロックスタンダードタイプです。サイズ及び材質・表面処理のバリエーションが豊富でセンタリング機能があります。
ミスミ
平行キー
平行キーです。固定寸選択タイプとフリー指定タイプを両方ご用意しました。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

FBN40B フィニッシュドボアスプロケットのレビュー

4.5平均満足度：4.511件のレビュー

星5
64%
星4
27%
星3
9%
星2
0%
星1
0%

回転数検出ドグ

満足度：5.02017/07/31

歯の段差を近接センサで検出させ、回転数検出に利用しました。ドグを製作するよりも安価で、性能も満足のいくものでした。低...もっと読む

1人が参考にしています。

機械製作組立

満足度：5.02023/04/18

指定されたメーカーとは異なりますが納期等の関係で選定しました。詳細な寸法情報もこちらで確認可能なのでとても助かりました。...もっと読む

0人が参考にしています。

製品の駆動系に使用しています

満足度：5.02021/11/10

顧客から設計を含めて製作を依頼された製品の駆動系に使用しています。駆動系の中でこの商品とミスミ製の回転軸キー溝付きタイプ...もっと読む

0人が参考にしています。

治具部品

満足度：4.02020/06/17

問題なく使用しています。比較的安価。納期が早くて助かります。

0人が参考にしています。

筐体制作

満足度：5.02019/06/12

単品から購入できるので、緊急時に非常に重宝しています。また利用させて頂きます。

0人が参考にしています。

11件全て見る

よくあるご質問（FAQ）

Q寿命はどのくらいですか？

使用環境によって様々です。歯面高周波焼入れスプロケットについては、焼入れ層が無くなったところを摩耗限度とします。

Q歯先焼入れにはどんな効果がありますか？

高周波焼入れで表面硬度を上げます。耐摩耗性、強度の向上があり、回転数が高い場合や歯数が少なく、巻き付け角が少ない場合など、単位時間当たりチェーンとの当たり回数が多い場合に有効です。
