FBN2100B フィニッシュドボアニバイピッチスプロケット Sローラ用
- 通常単価(税別)
- 8,710円～9,341円
- 税込単価
- 9,581円～10,275円
通常出荷日：4日目～6日目
新JISキー溝仕様のFBN2100BフィニッシュドボアニバイピッチスプロケットSローラ用。【特長】・軸...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

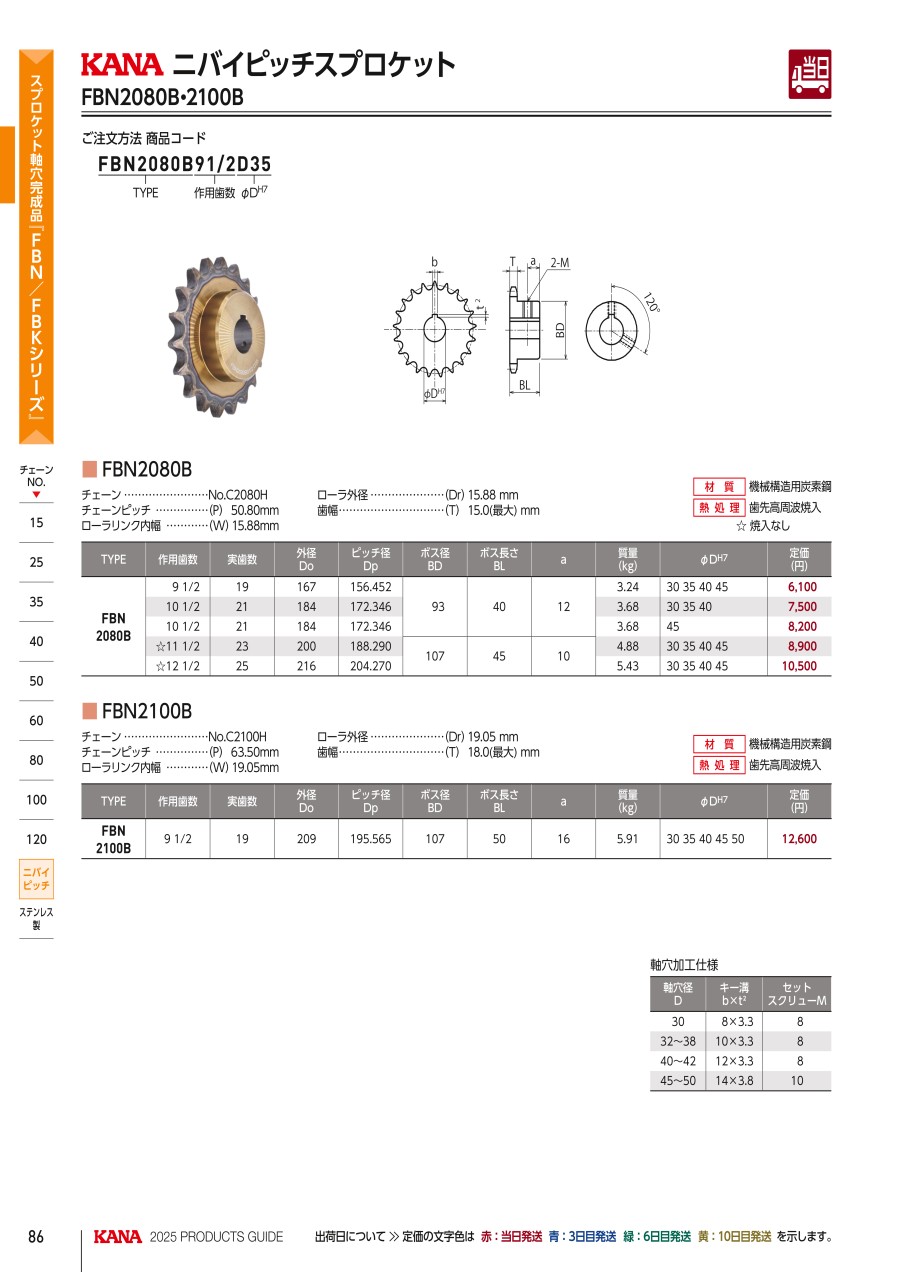

外形図
製品仕様
- チェーン：No.C2100H
- チェーンピッチ：（P）63.50mm
- ローラリンク内幅：（W）19.05mm
- ローラ外径：（Dr）19.05mm
- 歯幅：（T）18.0（最大）mm
- 材質：機械構造用炭素鋼
規格表
単位：mm
| 型番 | 作用歯数 | 実歯数 | ボス径 BD | ボス長さ BL | a | ΦDH7 | キー溝 b×t2 | M | 質量 （kg） |
|---|---|---|---|---|---|---|---|---|---|
| FBN2100B91/2D30 | 9 1/2 | 19 | 107 | 50 | 16 | 30 | 8×3.3 | 8 | 5.91 |
| FBN2100B91/2D35 | 9 1/2 | 19 | 107 | 50 | 16 | 35 | 10×3.3 | 8 | 5.91 |
| FBN2100B91/2D45 | 9 1/2 | 19 | 107 | 50 | 16 | 45 | 14×3.8 | 10 | 5.91 |
| FBN2100B91/2D50 | 9 1/2 | 19 | 107 | 50 | 16 | 50 | 14×3.8 | 10 | 5.91 |
※Mはセットスクリューです。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,341円 ( 10,275円 ) | 4日目 |
8,710円 ( 9,581円 ) | 6日目 |
8,710円 ( 9,581円 ) | 6日目 |
8,710円 ( 9,581円 ) | 6日目 |
詳細情報
基本情報
新JISキー溝仕様のFBN2100BフィニッシュドボアニバイピッチスプロケットSローラ用。
【特長】
・軸穴H7公差、新JIS規格の平行キー並級、メートル並目ネジ加工を施し、六角穴付セットスクリューを挿入済
・ニバイピッチC2100H用
・炭素鋼削り出し仕様、歯先高周波焼入れ
【用途】
・モーター、発動機の動力伝達
・車輪駆動、コンベヤ、フォークリフト昇降など
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
FBN2100B フィニッシュドボアニバイピッチスプロケット Sローラ用のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q寿命はどのくらいですか？
A
使用環境によって様々です。歯面高周波焼入れスプロケットについては、焼入れ層が無くなったところを摩耗限度とします。
Q歯先焼入れにはどんな効果がありますか？
A
高周波焼入れで表面硬度を上げます。耐摩耗性、強度の向上があり、回転数が高い場合や歯数が少なく、巻き付け角が少ない場合など、単位時間当たりチェーンとの当たり回数が多い場合に有効です。
