片山チエン

FBN100B フィニッシュドボアスプロケット

カタログ |

一部SALE 2026/03/31まで
数量スライド割引
一部当日出荷可能

この商品のFAQをみる（2件）

通常単価(税別): 4,190円～24,341円特別価格

税込単価: 4,609円～26,775円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

軸穴完成品のスプロケット。【特長】・標準チェーン100用・軸穴H7公差、新JI...

スプロケット形状
B形
チエーンNo.
100
列数
1
種類
軸穴加工タイプ
材質
スチール
チェーンタイプ
標準
軸種類
軸穴加工済
表面処理
歯先高周波焼入

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が117型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

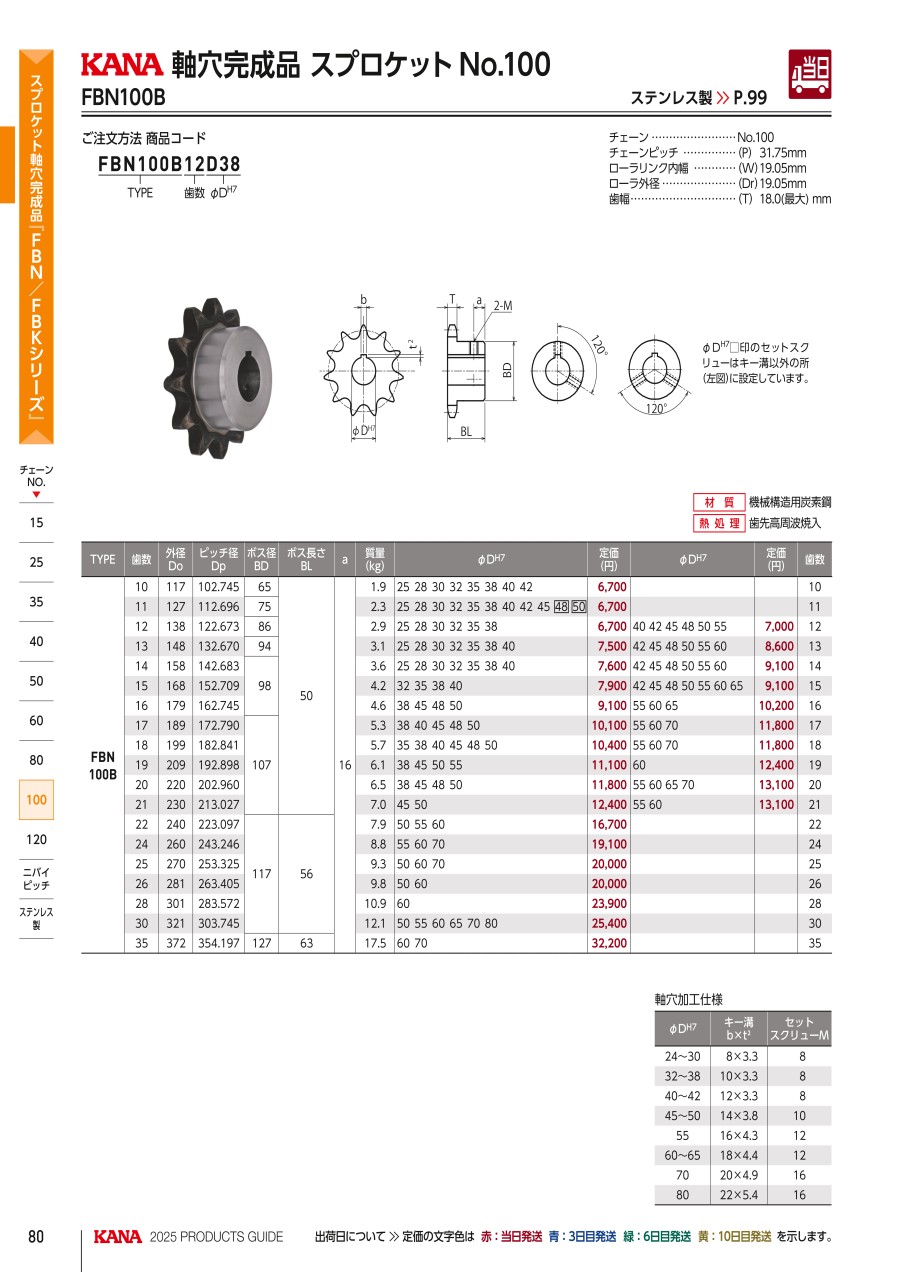

外形図

製品仕様

チェーン：No.100
チェーンピッチ：（P）31.75 mm
ローラリンク内幅：（W）19.05 mm
ローラ外径：（Dr）19.05 mm
歯幅：（T）18.0（最大）mm

軸穴加工仕様

φD^H7 （）印のセットスクリューはキー溝以外の所（上図）に設定しています。

規格表

型番	歯数	φD^H7	キー溝 b×t²	M	BD	BL	a	重量 kg
FBN100B10D25	10	25	8×3.3	8	65	50	16	1.90
FBN100B10D28	10	28	8×3.3	8	65	50	16	1.90
FBN100B10D30	10	30	8×3.3	8	65	50	16	1.90
FBN100B10D32	10	32	10×3.3	8	65	50	16	1.90
FBN100B10D35	10	35	10×3.3	8	65	50	16	1.90
FBN100B10D38	10	38	10×3.3	8	65	50	16	1.90
FBN100B10D40	10	40	12×3.3	8	65	50	16	1.90
FBN100B10D42	10	42	12×3.3	8	65	50	16	1.90
FBN100B11D25	11	25	8×3.3	8	75	50	16	2.30
FBN100B11D28	11	28	8×3.3	8	75	50	16	2.30
FBN100B11D30	11	30	8×3.3	8	75	50	16	2.30
FBN100B11D32	11	32	10×3.3	8	75	50	16	2.30
FBN100B11D35	11	35	10×3.3	8	75	50	16	2.30
FBN100B11D40	11	40	12×3.3	8	75	50	16	2.30
FBN100B11D42	11	42	12×3.3	8	75	50	16	2.30
FBN100B11D45	11	45	14×3.8	10	75	50	16	2.30
FBN100B11D48	11	（48）	14×3.8	10	75	50	16	2.30
FBN100B11D50	11	（50）	14×3.8	10	75	50	16	2.30
FBN100B12D25	12	25	8×3.3	8	86	50	16	2.90
FBN100B12D28	12	28	8×3.3	8	86	50	16	2.90
FBN100B12D30	12	30	8×3.3	8	86	50	16	2.90
FBN100B12D35	12	35	10×3.3	8	86	50	16	2.90
FBN100B12D38	12	38	10×3.3	8	86	50	16	2.90
FBN100B12D40	12	40	12×3.3	8	86	50	16	2.90
FBN100B12D42	12	42	12×3.3	8	86	50	16	2.90
FBN100B12D45	12	45	14×3.8	10	86	50	16	2.90
FBN100B12D48	12	48	14×3.8	10	86	50	16	2.90
FBN100B12D50	12	50	14×3.8	10	86	50	16	2.90
FBN100B12D55	12	55	16×4.3	12	86	50	16	2.90
FBN100B13D25	13	25	8×3.3	8	94	50	16	3.10
FBN100B13D28	13	28	8×3.3	8	94	50	16	3.10
FBN100B13D30	13	30	8×3.3	8	94	50	16	3.10
FBN100B13D32	13	32	10×3.3	8	94	50	16	3.10
FBN100B13D35	13	35	10×3.3	8	94	50	16	3.10
FBN100B13D38	13	38	10×3.3	8	94	50	16	3.10
FBN100B13D40	13	40	12×3.3	8	94	50	16	3.10
FBN100B13D42	13	42	12×3.3	8	94	50	16	3.10

型番	歯数	φD^H7	キー溝 b×t²	M	BD	BL	a	重量 kg
FBN100B13D45	13	45	14×3.8	10	94	50	16	3.10
FBN100B13D48	13	48	14×3.8	10	94	50	16	3.10
FBN100B13D50	13	50	14×3.8	10	94	50	16	3.10
FBN100B13D55	13	55	16×4.3	12	94	50	16	3.10
FBN100B14D25	14	25	8×3.3	8	98	50	16	3.60
FBN100B14D28	14	28	8×3.3	8	98	50	16	3.60
FBN100B14D30	14	30	8×3.3	8	98	50	16	3.60
FBN100B14D32	14	32	10×3.3	8	98	50	16	3.60
FBN100B14D35	14	35	10×3.3	8	98	50	16	3.60
FBN100B14D38	14	38	10×3.3	8	98	50	16	3.60
FBN100B14D40	14	40	12×3.3	8	98	50	16	3.60
FBN100B14D42	14	42	12×3.3	8	98	50	16	3.60
FBN100B14D45	14	45	14×3.8	10	98	50	16	3.60
FBN100B14D48	14	48	14×3.8	10	98	50	16	3.60
FBN100B14D50	14	50	14×3.8	10	98	50	16	3.60
FBN100B14D55	14	55	16×4.3	12	98	50	16	3.60
FBN100B14D60	14	60	18×4.4	12	98	50	16	3.60
FBN100B15D38	15	38	10×3.3	8	98	50	16	4.20
FBN100B15D40	15	40	12×3.3	8	98	50	16	4.20
FBN100B15D42	15	42	12×3.3	8	98	50	16	4.20
FBN100B15D45	15	45	14×3.8	10	98	50	16	4.20
FBN100B15D48	15	48	14×3.8	10	98	50	16	4.20

型番	歯数	φD^H7	キー溝 b×t²	M	BD	BL	a	重量 kg
FBN100B15D50	15	50	14×3.8	10	98	50	16	4.20
FBN100B15D55	15	55	16×4.3	12	98	50	16	4.20
FBN100B15D60	15	60	18×4.4	12	98	50	16	4.20
FBN100B15D65	15	65	18×4.4	12	98	50	16	4.20
FBN100B16D38	16	38	10×3.3	8	98	50	16	4.60
FBN100B16D45	16	45	14×3.8	10	98	50	16	4.60
FBN100B16D48	16	48	14×3.8	10	98	50	16	4.60
FBN100B16D50	16	50	14×3.8	10	98	50	16	4.60
FBN100B16D55	16	55	16×4.3	12	98	50	16	4.60
FBN100B16D60	16	60	18×4.4	12	98	50	16	4.60
FBN100B17D38	17	38	10×3.3	8	107	50	16	5.30
FBN100B17D45	17	45	14×3.8	10	107	50	16	5.30
FBN100B17D48	17	48	14×3.8	10	107	50	16	5.30
FBN100B17D50	17	50	14×3.8	10	107	50	16	5.30
FBN100B17D55	17	55	16×4.3	12	107	50	16	5.30
FBN100B17D60	17	60	18×4.4	12	107	50	16	5.30
FBN100B17D70	17	70	20×4.9	16	107	50	16	5.30
FBN100B18D35	18	35	10×3.3	8	107	50	16	5.70
FBN100B18D38	18	38	10×3.3	8	107	50	16	5.70
FBN100B18D45	18	45	14×3.8	10	107	50	16	5.70
FBN100B18D48	18	48	14×3.8	10	107	50	16	5.70
FBN100B18D50	18	50	14×3.8	10	107	50	16	5.70
FBN100B18D55	18	55	16×4.3	12	107	50	16	5.70
FBN100B18D60	18	60	18×4.4	12	107	50	16	5.70
FBN100B18D70	18	70	20×4.9	16	107	50	16	5.70
FBN100B19D38	19	38	10×3.3	8	107	50	16	6.10
FBN100B19D45	19	45	14×3.8	10	107	50	16	6.10
FBN100B19D50	19	50	14×3.8	10	107	50	16	6.10
FBN100B19D55	19	55	16×4.3	12	107	50	16	6.10
FBN100B19D60	19	60	18×4.4	12	107	50	16	6.10
FBN100B20D38	20	38	10×3.3	8	107	50	16	6.50
FBN100B20D45	20	45	14×3.8	10	107	50	16	6.50
FBN100B20D48	20	48	14×3.8	10	107	50	16	6.50
FBN100B20D50	20	50	14×3.8	10	107	50	16	6.50
FBN100B20D55	20	55	16×4.3	12	107	50	16	6.50
FBN100B20D60	20	60	18×4.4	12	107	50	16	6.50
FBN100B20D65	20	65	18×4.4	12	107	50	16	6.50
FBN100B20D70	20	70	20×4.9	16	107	50	16	6.50
FBN100B21D45	21	45	14×3.8	10	107	50	16	7.00
FBN100B21D50	21	50	14×3.8	10	107	50	16	7.00
FBN100B21D55	21	55	16×4.3	12	107	50	16	7.00
FBN100B21D60	21	60	18×4.4	12	107	50	16	7.00
FBN100B22D60	22	60	18×4.4	12	117	56	16	7.90
FBN100B24D60	24	60	18×4.4	12	117	56	16	8.80
FBN100B24D70	24	70	20×4.9	16	117	56	16	8.80
FBN100B25D60	25	60	18×4.4	12	117	56	16	9.30
FBN100B26D50	26	50	14×3.8	10	117	56	16	9.80
FBN100B30D55	30	55	16×4.3	12	117	56	16	12.10
FBN100B30D60	30	60	18×4.4	12	117	56	16	12.10
FBN100B30D80	30	80	22×5.4	16	117	56	16	12.10

※Mはセットスクリューです。

型番リスト

表示件数

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

材質詳細

最小発注数量

10	28	8	3.3	機械構造用炭素鋼	1個
10	30	8	3.3	機械構造用炭素鋼	1個
10	32	10	3.3	機械構造用炭素鋼	1個
10	35	10	3.3	機械構造用炭素鋼	1個
10	38	10	3.3	機械構造用炭素鋼	1個
10	40	12	3.3	機械構造用炭素鋼	1個
10	42	12	3.3	機械構造用炭素鋼	1個
11	25	8	3.3	機械構造用炭素鋼	1個
11	28	8	3.3	機械構造用炭素鋼	1個
11	30	8	3.3	機械構造用炭素鋼	1個
11	32	10	3.3	機械構造用炭素鋼	1個
11	35	10	3.3	機械構造用炭素鋼	1個
11	40	12	3.3	機械構造用炭素鋼	1個
11	42	12	3.3	機械構造用炭素鋼	1個
11	45	14	3.8	機械構造用炭素鋼	1個
11	48	14	3.8	機械構造用炭素鋼	1個
11	50	14	3.8	機械構造用炭素鋼	1個
12	25	8	3.3	機械構造用炭素鋼	1個
12	28	8	3.3	機械構造用炭素鋼	1個
12	30	8	3.3	機械構造用炭素鋼	1個
12	38	10	3.3	機械構造用炭素鋼	1個
12	40	12	3.3	機械構造用炭素鋼	1個
12	42	12	3.3	機械構造用炭素鋼	1個
12	45	14	3.8	機械構造用炭素鋼	1個
12	48	14	3.8	機械構造用炭素鋼	1個
12	50	14	3.8	機械構造用炭素鋼	1個
12	55	16	4.3	機械構造用炭素鋼	1個
13	25	8	3.3	機械構造用炭素鋼	1個
13	28	8	3.3	機械構造用炭素鋼	1個
13	30	8	3.3	機械構造用炭素鋼	1個
13	32	10	3.3	機械構造用炭素鋼	1個
13	35	10	3.3	機械構造用炭素鋼	1個
13	38	10	3.3	機械構造用炭素鋼	1個
13	40	12	3.3	機械構造用炭素鋼	1個
13	42	12	3.3	機械構造用炭素鋼	1個
13	45	14	3.8	機械構造用炭素鋼	1個
13	48	14	3.8	機械構造用炭素鋼	1個
13	50	14	3.8	機械構造用炭素鋼	1個
13	55	16	4.3	機械構造用炭素鋼	1個
14	25	8	3.3	機械構造用炭素鋼	1個
14	28	8	3.3	機械構造用炭素鋼	1個
14	30	8	3.3	機械構造用炭素鋼	1個
14	32	10	3.3	機械構造用炭素鋼	1個
14	35	10	3.3	機械構造用炭素鋼	1個
14	38	10	3.3	機械構造用炭素鋼	1個
14	40	12	3.3	機械構造用炭素鋼	1個
14	42	12	3.3	機械構造用炭素鋼	1個
14	45	14	3.8	機械構造用炭素鋼	1個
14	48	14	3.8	機械構造用炭素鋼	1個
14	55	16	4.3	機械構造用炭素鋼	1個
14	60	18	4.4	機械構造用炭素鋼	1個
15	38	10	3.3	機械構造用炭素鋼	1個
15	40	12	3.3	機械構造用炭素鋼	1個
15	42	12	3.3	機械構造用炭素鋼	1個
15	45	14	3.8	機械構造用炭素鋼	1個
15	50	14	3.8	機械構造用炭素鋼	1個
15	55	16	4.3	機械構造用炭素鋼	1個
15	60	18	4.4	機械構造用炭素鋼	1個
15	65	18	4.4	機械構造用炭素鋼	1個
16	38	10	3.3	機械構造用炭素鋼	1個

通常単価(税別) (税込単価)	通常出荷日

4,460円 ( 4,906円 )	4日目
4,460円 ( 4,906円 )	4日目
4,888円 ( 5,377円 )	6日目
4,690円 ( 5,159円 )	6日目
4,575円 ( 5,033円 )	6日目
4,668円 ( 5,135円 )	6日目
4,557円 ( 5,013円 )	6日目
4,339円 ( 4,773円 )	6日目
4,460円 ( 4,906円 )	6日目
4,460円 ( 4,906円 )	6日目
4,690円 ( 5,159円 )	6日目
4,656円 ( 5,122円 )	6日目
4,190円 ( 4,609円 )	6日目
4,888円 ( 5,377円 )	6日目
4,553円 ( 5,008円 )	6日目
4,924円 ( 5,416円 )	6日目
4,700円 ( 5,170円 )	6日目
4,460円 ( 4,906円 )	6日目
4,460円 ( 4,906円 )	6日目
4,460円 ( 4,906円 )	6日目
5,195円 ( 5,715円 )	6日目
4,694円 ( 5,163円 )	6日目
4,818円 ( 5,300円 )	6日目
4,305円 ( 4,736円 )	6日目
5,531円 ( 6,084円 )	6日目
5,550円 ( 6,105円 )	在庫品1日目当日出荷可能
6,314円 ( 6,945円 )	在庫品1日目当日出荷可能
4,796円 ( 5,276円 )	6日目
5,017円 ( 5,519円 )	6日目
5,017円 ( 5,519円 )	6日目
5,055円 ( 5,561円 )	6日目
4,426円 ( 4,869円 )	6日目
4,633円 ( 5,096円 )	4日目
5,413円 ( 5,954円 )	6日目
5,239円 ( 5,763円 )	6日目
6,228円 ( 6,851円 )	6日目
6,035円 ( 6,639円 )	6日目
6,498円 ( 7,148円 )	4日目
6,640円 ( 7,304円 )	6日目
5,128円 ( 5,641円 )	6日目
5,128円 ( 5,641円 )	6日目
5,128円 ( 5,641円 )	6日目
5,128円 ( 5,641円 )	6日目
5,128円 ( 5,641円 )	6日目
5,128円 ( 5,641円 )	6日目
4,700円 ( 5,170円 )	6日目
6,548円 ( 7,203円 )	6日目
5,668円 ( 6,235円 )	6日目
5,192円 ( 5,711円 )	6日目
7,632円 ( 8,395円 )	4日目
7,353円 ( 8,088円 )	6日目
6,079円 ( 6,687円 )	在庫品1日目当日出荷可能
5,903円 ( 6,493円 )	在庫品1日目当日出荷可能
6,644円 ( 7,308円 )	在庫品1日目当日出荷可能
5,491円 ( 6,040円 )	6日目
6,597円 ( 7,257円 )	4日目
7,363円 ( 8,099円 )	4日目
7,631円 ( 8,394円 )	6日目
9,749円 ( 10,724円 )	6日目
6,557円 ( 7,213円 )	4日目

基本情報

基本情報

軸穴完成品のスプロケット。
【特長】
・標準チェーン100用
・軸穴H7公差、新JIS規格の平行キー並級、メートル並目ネジ加工を施し、六角穴付セットスクリューを挿入済
・機械構造用炭素鋼
・歯先高周波焼入れ
【用途】
・モーター、発動機の動力伝達
・車輪駆動
・コンベヤ、エレベーター、フォークリフト昇降

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

FBN100B フィニッシュドボアスプロケットのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q寿命はどのくらいですか？

使用環境によって様々です。歯面高周波焼入れスプロケットについては、焼入れ層が無くなったところを摩耗限度とします。

Q歯先焼入れにはどんな効果がありますか？

高周波焼入れで表面硬度を上げます。耐摩耗性、強度の向上があり、回転数が高い場合や歯数が少なく、巻き付け角が少ない場合など、単位時間当たりチェーンとの当たり回数が多い場合に有効です。
