タイミングベルト L
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,627円～16,572円特別価格
- 税込単価
- 1,790円～18,229円特別価格
三ツ星ベルト標準仕様のL歯形タイミングベルトです。チェーンやギヤの問題点を解消...
詳細情報を確認する- 種類
- クローズエンド
- 歯形(ベルト形)
- L
- ベルト歯面
- 標準(片面)
- ベルト形種類
- 台形歯形サーキュラータイプ
- 伝動トルク
- 一般トルク伝動
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が305型番あります。
商品仕様
外形図

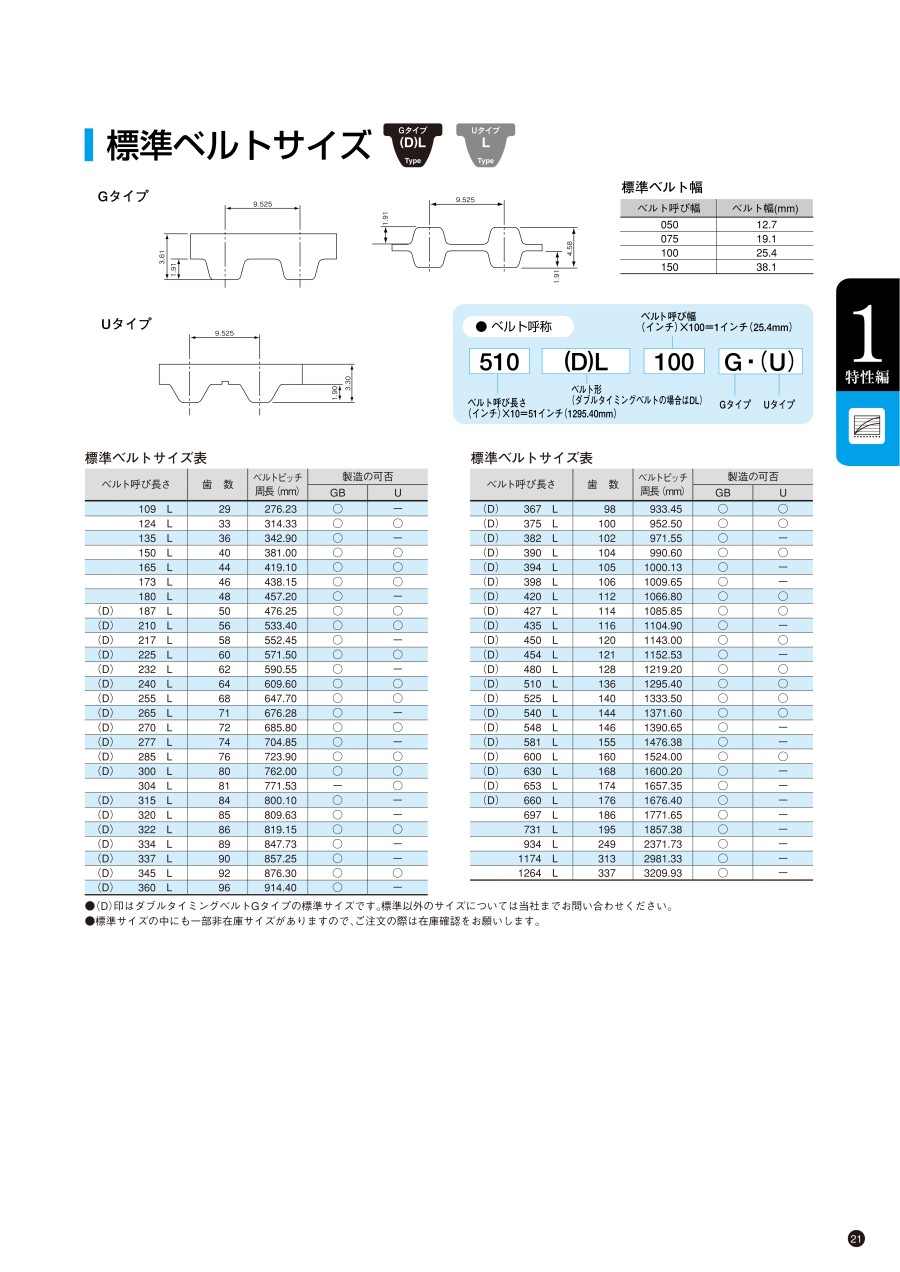

標準ベルトサイズ
製品仕様
ベルト幅とプーリ幅の関係
| ベルト形 | ベルト幅 | プーリ歯幅(mm) | ||
|---|---|---|---|---|
| 呼称 | 幅(mm) | フランジ付 | フランジ無し | |
| L | 025 | 6.4 | 7.5 | 11.5 |
| 037 | 9.5 | 11 | 15 | |
| 050 | 12.7 | 14 | 18 | |
| 075 | 19.1 | 21 | 26 | |
| 100 | 25.4 | 28 | 33 | |
| 150 | 38.1 | 40 | 45 | |
| 200 | 50.8 | 54 | 59 | |
| 300 | 76.2 | 80 | 85 | |
ベルト幅公差
スーパートルクのベルト幅公差
| ベルト幅(mm) | ベルト 呼び幅 | ベルト長さ［上段 呼び長さ、下段 長さ(mm)］ | ||
|---|---|---|---|---|
| 36～330 91.44～838.20 | 331～660 838.21～1676.40 | 661～1700 1676.41～4318.00 | ||
| 3.4～11.4 | 025,031 037 | ＋0.3 －0.6 | ＋0.3 －0.6 | ＋0.3 －0.6 |
| 11.5～38.1 | 050,075 100,150 | ±0.6 | ±0.6 | ±0.6 |
| 38.2～50.8 | 200 | ±0.6 | ±1.0 | ＋1.0 －1.3 |
| 50.9～76.2 | 300 | ＋1.3 －1.6 | ±1.6 | ＋1.6 －2.0 |
台形歯形のベルト幅公差
| ヘルト幅(mm) | ヘルト長さ(mm) | |||
|---|---|---|---|---|
| 351以下 | 351をこえ 840以下 | 840をこえ 1680以下 | 1680を こえるもの | |
| 3以下 | +0.3 -0.4 | +0.3 -0.4 | +0.3 -0.4 | +0.3 -0.4 |
| 3をこえ 10以下 | +0.3 -0.6 | +0.3 -0.6 | +0.3 -0.6 | +0.3 -0.6 |
| 10をこえ 40以下 | ±0.6 | ±0.6 | ±0.6 | ±0.6 |
| 40をこえ 50以下 | ±0.6 | ±0.6 | ±1.0 | +1.0 -1.3 |
| 50をこえ 75以下 | +1.0 -1.3 | +1.0 -1.3 | ±1.3 | +1.3 -1.6 |
| 75をこえ 100以下 | ±1.3 | ±1.3 | +1.3 -1.6 | ±1.6 |
| 100を こえるもの | +1.3 -1.6 | ±2.0 | +2.0 -2.3 | +2.0 -2.6 |
タイミングベルトの構造
Gタイプ／GBタイプ
※GB（ベアバック）タイプ：ゴム粉の飛散が少なくクリーンな運転が可能です。
構造上の特長と適用条件
- 一般工業用に広く使用可能。
- 高負荷にも使用可能。
- 標準ベルトは-30～+80℃の範囲内で使用可能。100℃までの耐熱性をご要望の場合は、耐熱仕様ベルトをご使用ください。
- 標準ベルトは導電性を有している。（電気抵抗値：6MΩ以下）
- ベルトの片寄りを防止するために、抗張体はS撚り、Z撚りを交互に使用している。
L基準伝動容量表
ベルト幅25.4mmあたり（単位：kW）
L許容トルク表
ベルト幅25.4mmあたり（単位：N･m）
規格表
| ベルト呼び長さ | 歯数 | ベルトピッチ 周長（mm） | 製造の可否 | |
|---|---|---|---|---|
| G | U | |||
| 109 L | 29 | 276.23 | ○ | - |
| 124 L | 33 | 314.33 | ○ | ○ |
| 135 L | 36 | 342.90 | ○ | - |
| 150 L | 40 | 381.00 | ○ | ○ |
| 165 L | 44 | 419.10 | ○ | ○ |
| 173 L | 46 | 438.15 | ○ | ○ |
| 180 L | 48 | 457.20 | ○ | - |
| （D） 187 L | 50 | 476.25 | ○ | ○ |
| （D） 210 L | 56 | 533.40 | ○ | ○ |
| （D） 217 L | 58 | 552.45 | ○ | - |
| （D） 225 L | 60 | 571.50 | ○ | ○ |
| （D） 232 L | 62 | 590.55 | ○ | - |
| （D） 240 L | 64 | 609.60 | ○ | ○ |
| （D） 255 L | 68 | 647.70 | ○ | ○ |
| （D） 265 L | 71 | 676.28 | ○ | - |
| （D） 270 L | 72 | 685.80 | ○ | ○ |
| （D） 277 L | 74 | 704.85 | ○ | - |
| （D） 285 L | 76 | 723.90 | ○ | ○ |
| （D） 300 L | 80 | 762.00 | ○ | ○ |
| 304 L | 81 | 771.53 | - | ○ |
| （D） 315 L | 84 | 800.10 | ○ | - |
| （D） 320 L | 85 | 809.63 | ○ | - |
| （D） 322 L | 86 | 819.15 | ○ | ○ |
| （D） 334 L | 89 | 847.73 | ○ | - |
| （D） 337 L | 90 | 857.25 | ○ | - |
| （D） 345 L | 92 | 876.30 | ○ | ○ |
| （D） 360 L | 96 | 914.40 | ○ | - |
| （D） 367 L | 98 | 933.45 | ○ | ○ |
| （D） 375 L | 100 | 952.50 | ○ | ○ |
| （D） 382 L | 102 | 971.55 | ○ | - |
| （D） 390 L | 104 | 990.60 | ○ | ○ |
| （D） 394 L | 105 | 1,000.13 | ○ | - |
| （D） 398 L | 106 | 1,009.65 | ○ | - |
| （D） 420 L | 112 | 1,066.80 | ○ | ○ |
| （D） 427 L | 114 | 1,085.85 | ○ | ○ |
| （D） 435 L | 116 | 1,104.90 | ○ | - |
| （D） 450 L | 120 | 1,143.00 | ○ | ○ |
| （D） 454 L | 121 | 1,152.53 | ○ | - |
| （D） 480 L | 128 | 1,219.20 | ○ | ○ |
| （D） 510 L | 136 | 1,295.40 | ○ | ○ |
| （D） 525 L | 140 | 1,333.50 | ○ | ○ |
| （D） 540 L | 144 | 1,371.60 | ○ | ○ |
| （D） 548 L | 146 | 1,390.65 | ○ | - |
| （D） 581 L | 155 | 1,476.38 | ○ | - |
| （D） 600 L | 160 | 1,524.00 | ○ | ○ |
| （D） 630 L | 168 | 1,600.20 | ○ | - |
| （D） 653 L | 174 | 1,657.35 | ○ | - |
| （D） 660 L | 176 | 1,676.40 | ○ | - |
| 697 L | 186 | 1,771.65 | ○ | - |
| 731 L | 195 | 1,857.37 | ○ | - |
| 934 L | 249 | 2,371.72 | ○ | - |
| 1,174 L | 313 | 2,981.33 | ○ | - |
| 1,264 L | 337 | 3,209.93 | ○ | - |
- （D）印はダブルタイミングベルトGタイプの標準サイズです。
