タイミングベルト TB-H
- 通常単価(税別)
- 1円
- 税込単価
- 1円
チェーン伝動と比べ、軽量・高速回転が可能。給油不要、低騒音でクリーンな伝動。
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
TB420H075の仕様・寸法情報
種類
クローズエンド
歯形(ベルト形)
H
ベルト幅(mm)
19.1
ベルト幅(inch)
0.75
ベルト材質
ゴムベルト
心線材質
グラスファイバー
ベルト歯面
標準(片面)
ベルト形種類
台形歯形サーキュラータイプ
伝動トルク
一般トルク伝動
ベルト周長(mm)
1067
歯数
84
-
-
商品情報
外形図
製品仕様
- 材質：TB=ゴム
| （1）歯面カバー | ナイロン帆布（特殊処理ナイロン帆布） |
|---|---|
| （2）歯ゴム | ネオプレーンゴム |
| （3）芯線 | グラスファイバコードS・Z撚り交互連続 |
- ベルト呼び幅：19.1mm
- ベルト呼び長さ：420H
- 歯数：84
- ベルトピッチ円周：1066.80mm
規格表
| 型番 | P | 2θ | h | H | Rr | Ra |
|---|---|---|---|---|---|---|
| TB420H075 | 12.7 | 40° | 2.29 | 4.59 | 1.00 | 1.00 |
詳細情報
基本情報
チェーン伝動と比べ、軽量・高速回転が可能。給油不要、低騒音でクリーンな伝動。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

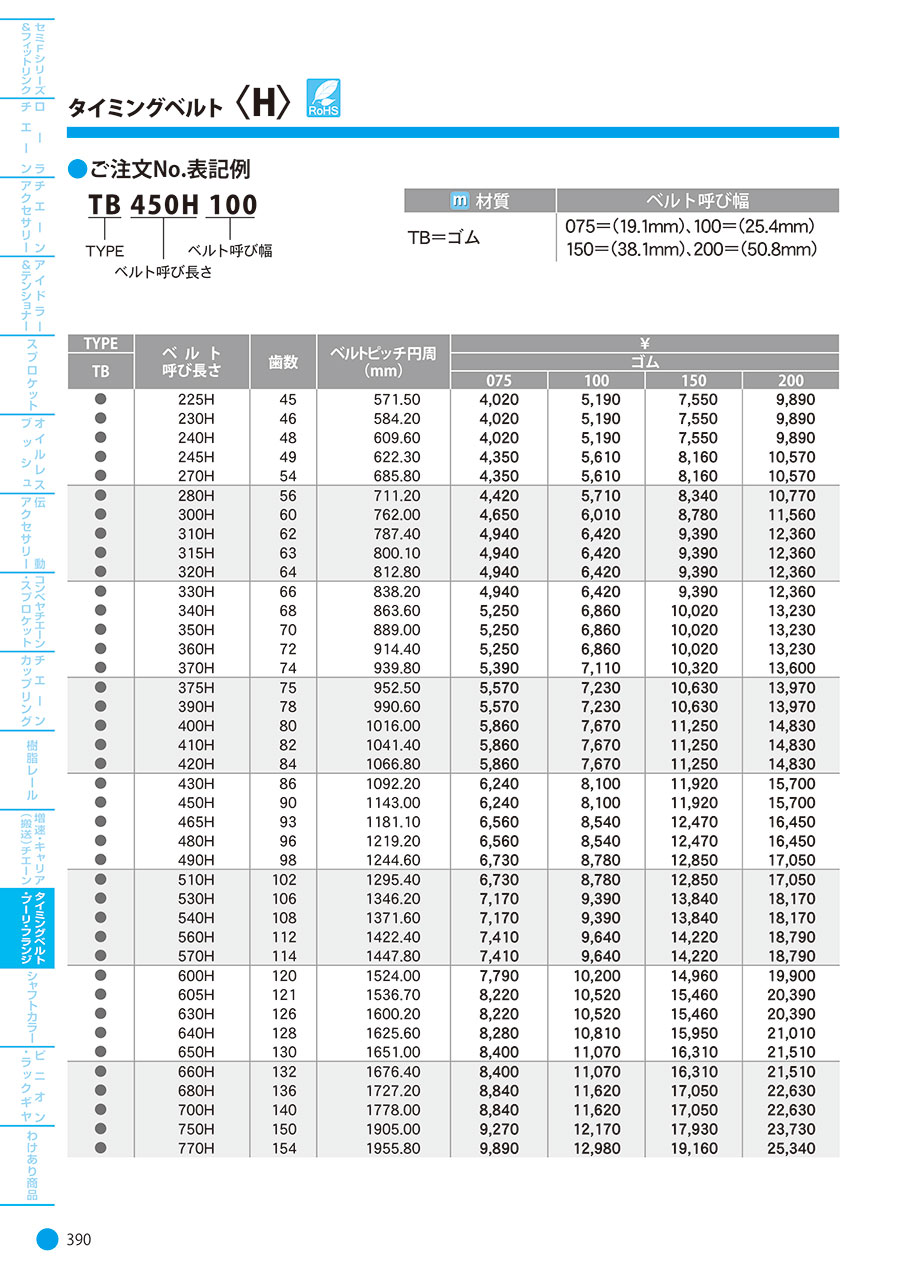

カタログ
