ファインUナット SSシリーズ（材質 SS400相当）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,569円～5,110円
- 税込単価
- 1,726円～5,621円
Uナットで、冨士精密製のベアリング用ゆるみ止めナット。【特長】・再使用ができま...
詳細情報を確認する- 種類
- ロックナット
- 形状
- 丸形
- 材質
- SS400相当
- 表面処理
- 表面処理なし
- ねじ種類
- メートル(細目)ねじ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

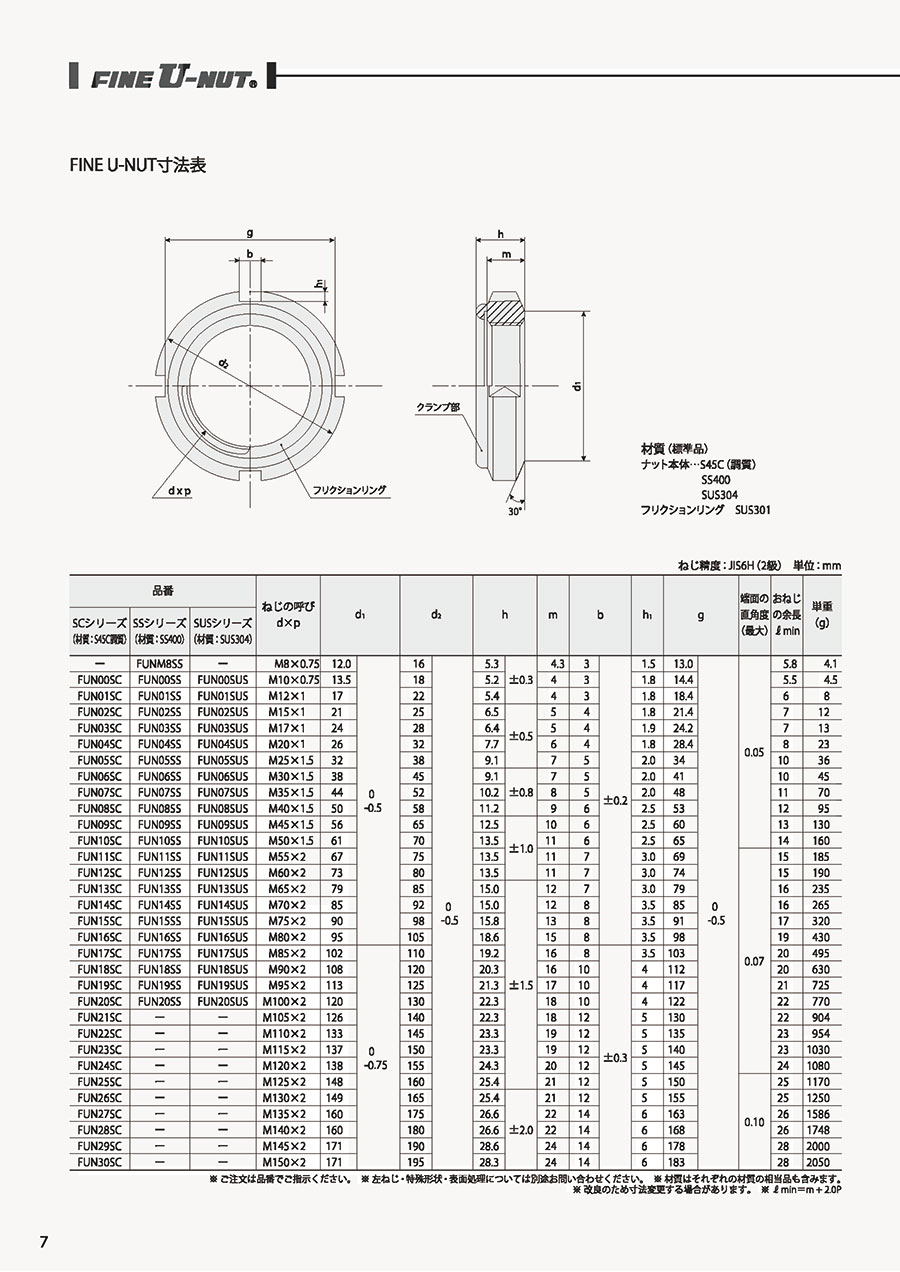

外形図
規格表
ねじ精度:JIS6H(2級) 単位:mm
| 品番 | ねじの呼び d×p | d1 | d2 | H | B | b | h | g | 端面の 直角度 (最大) | 単重 [g] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSシリーズ (材質:SS400相当) | ||||||||||||||||||
| FUN00SS | M10×0.75 | 13.5 | 0 -0.5 | 18 | 0-0.5 | 5.2 | ±0.3 | 4 | 3 | ±0.2 | 1.8 | 14.4 | 0 -0.5 | 0.05 | 4.5 | |||
| FUN01SS | M12×1 | 17 | 22 | 5.4 | 4 | 3 | 1.8 | 18.4 | 8 | |||||||||
| FUN02SS | M15×1 | 21 | 25 | 6.5 | ±0.5 | 5 | 4 | 1.8 | 21.4 | 12 | ||||||||
| FUN03SS | M17×1 | 24 | 28 | 6.4 | 5 | 4 | 1.9 | 24.2 | 13 | |||||||||
| FUN04SS | M20×1 | 26 | 32 | 7.7 | 6 | 4 | 1.8 | 28.4 | 23 | |||||||||
| FUN05SS | M25×1.5 | 32 | 38 | 9.1 | 7 | 5 | 2 | 34 | 36 | |||||||||
| FUN06SS | M30×1.5 | 38 | 45 | 9.1 | ±0.8 | 7 | 5 | 2 | 41 | 45 | ||||||||
| FUN07SS | M35×1.5 | 44 | 52 | 10.2 | 8 | 5 | 2 | 48 | 70 | |||||||||
| FUN08SS | M40×1.5 | 50 | 58 | 11.2 | 9 | 6 | 2.5 | 53 | 95 | |||||||||
| FUN09SS | M45×1.5 | 56 | 65 | 12.5 | ±1.0 | 10 | 6 | 2.5 | 60 | 130 | ||||||||
| FUN10SS | M50×1.5 | 61 | 70 | 13.5 | 11 | 6 | 2.5 | 65 | 160 | |||||||||
| FUN11SS | M55×2 | 67 | 75 | 13.5 | 11 | 7 | 3 | 69 | 0.07 | 185 | ||||||||
| FUN12SS | M60×2 | 73 | 80 | 13.5 | 11 | 7 | 3 | 74 | 190 | |||||||||
| FUN13SS | M65×2 | 79 | 85 | 15 | ±1.5 | 12 | 7 | 3 | 79 | 235 | ||||||||
| FUN14SS | M70×2 | 85 | 92 | 15 | 12 | 8 | 3.5 | 85 | 265 | |||||||||
| FUN15SS | M75×2 | 90 | 98 | 15.8 | 13 | 8 | 3.5 | 91 | 320 | |||||||||
| FUN16SS | M80×2 | 95 | 105 | 18.6 | 15 | 8 | 3.5 | 96 | 430 | |||||||||
| FUN17SS | M85×2 | 102 | 0 -0.75 | 110 | 19.2 | 16 | 8 | ±0.3 | 3.5 | 103 | 495 | |||||||
| FUN18SS | M90×2 | 108 | 120 | 20.3 | 16 | 10 | 4 | 112 | 630 | |||||||||
| FUN19SS | M95×2 | 113 | 125 | 21.3 | 17 | 10 | 4 | 117 | 725 | |||||||||
使用例
ファインUナットの取付け手順
1. 締付け部材にシャフトを通す。
※ シャフトのねじ部先端に面取り加工（C=1ピッチ相当分）がされている事を確認してから潤滑剤をつけます。
※ シャフトが低硬度の場合は特に潤滑性の高い物をご使用ください。
2. シャフトのねじ部先端にフリクションリングが接するまで手でねじ込む。
※フリクションリング側からのねじ込みはできません。
3. シャフトにフリクションリングが接したことを確認。
4. ファインUナット専用締付工具を使用。
※ フックスパナでも締付け可能。
※ 高速回転のインパクトレンチは使用できません。
5. ラチェットハンドルの軸部を押さえて、緩やかにまわして締付ける。
商品特長詳細
構造と作用の図
- 1.フリクションリングがシャフトのねじ山に接し、図のような状態になるとバネ作用により【応力P】が発生。
- 2.それに対する【反力P'】と共にシャフトのねじ山を強圧し、自由回動を阻止する摩擦トルク（プリベリングトルク）を発生させる。
性能・試験情報
プリベリングトルク
- ※ プリベリングトルクとは、フリクションリングがシャフトねじ山に作用することによって生ずる摩擦トルク。
- ※ 下記グラフは潤滑剤使用の場合の参考値。
ねじ込み最大値
ねじ込み最小値
スラスト方向振動衝撃試験
・供試サイズ: M20×1 / 締付けトルク: 53.9N・m｛550kgf・cm｝。
ボルト / 供試ナット / 振動バーレル / 加振台 / 加振ストローク（+5.5 〜 -5.5）/ インパクトストローク / ワッシャー
| 振動数 | 1.278c.p.m |
|---|---|
| 加振ストローク | 11mm |
| インパンクトストローク | 10mm |
| 加振台振動加速度 | 10G |
| 加振時間 | 60分 |
| 衝撃方向 | ボルト軸方向 |
供試体の締結状態（スラスト方向振動衝撃試験）
試験結果（スラスト方向振動衝撃試験）
回転耐久試験
供試体の締結状態（回転耐久試験）
| 供試サイズ | M55×2 |
|---|---|
| 回転数 | 2,300rpm |
| 試験サイクル | 1サイクル（正転・停止・逆転・停止）10秒間 |
| 停止時間 | 正転時・0.30sec 逆転時・0.27sec |
| 供試体 | 慣性N・m｛kgf・cm｝ | |
|---|---|---|
| 正転時 | 逆転時 | |
| 市販ベアリングナット | 0.14 { 1.42 } | 0.15 { 1.69 } |
| FINE U-NUT | 0.15 { 1.52 } | 0.17 { 1.69 } |
停止時にナットに負荷される慣性力
| 供試体 | 試料No,1 | 耐久試験結果 |
|---|---|---|
| 市販ナット ＋ 歯付き座金 | 1 | 約11万サイクルにて歯付き座金破損・ナット脱落 |
| 2 | 約33万サイクルにて歯付き座金破損・ナット脱落 | |
| FINE U-NUT | 3 | 50万サイクル変化ナシ |
| 4 |
試験結果（回転耐久試験）
注意・禁止事項
おねじはねじ精度JIS6g（2級）でねじ部先端に面取り（C=1ピッチ相当分）加工をしてください。
ねじ込み及びねじ戻し時には潤滑剤をご使用ください。（シャフトが低硬度の場合、特に潤滑性能の高いものをご使用ください。）
機能を完全発揮させるためにフリクションリングからおねじの完全ねじ部が2ピッチ以上出るようにしてください。
サイズ表の端面の直角度はブリベリングトルクの約2倍以上で締め付けた場合に限ります。
高速回転のインパクトレンチはご使用できません。
シャフトのねじ部に機械加工（キーみぞ等）がある場合にはご使用できません。
フリクションリング側からねじ込はできません。
フリクションリング及びクランプ部に異常な変形等が発生した場合にはご使用を中止してください。
過酷な条件下または低軸力でのご使用の際にはお問い合わせください。
開発秘話
U-NUTでおよそ半世紀、多くの信頼と実績を築き上げてきた冨士精密が開発した、ベアリング用ゆるみ止めナット、FINE U-NUT。
従来必要とされてきたシャフトのキー溝加工、座金、取り付け技術を不要にし、ベアリングの締結におけるトータルコストダウンに成功しました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,080円 ( 3,388円 ) | 在庫品1日目当日出荷可能 |
3,090円 ( 3,399円 ) | 在庫品1日目当日出荷可能 |
3,110円 ( 3,421円 ) | 1日目 |
3,130円 ( 3,443円 ) | 在庫品1日目当日出荷可能 |
3,170円 ( 3,487円 ) | 1日目 |
3,470円 ( 3,817円 ) | 在庫品1日目当日出荷可能 |
3,600円 ( 3,960円 ) | 在庫品1日目当日出荷可能 |
3,840円 ( 4,224円 ) | 在庫品1日目当日出荷可能 |
1,569円 ( 1,726円 ) | 在庫品1日目当日出荷可能 |
2,316円 ( 2,548円 ) | 在庫品1日目当日出荷可能 |
3,323円 ( 3,655円 ) | 在庫品1日目当日出荷可能 |
3,059円 ( 3,365円 ) | 在庫品1日目当日出荷可能 |
3,626円 ( 3,989円 ) | 在庫品1日目当日出荷可能 |
4,337円 ( 4,771円 ) | 1日目 |
5,110円 ( 5,621円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
Uナットで、冨士精密製のベアリング用ゆるみ止めナット。
【特長】
・再使用ができます
・組付けに熟練技術が不要です
・任意の位置での微調整が可能であり、トルク管理も容易です
・シャフトのキー溝加工が不要です
・歯付き座金が不要であり、折り曲げ忘れも防止できます
・シャフト・ベアリングの回転バランスが向上します
・従来よりも肉厚のうすい中空シャフトを使用できます
・従来必要であった加工や部品、技術は不要になり、トータルコストダウンを実現します
商品担当おすすめ
