角型直流2線式近接センサ

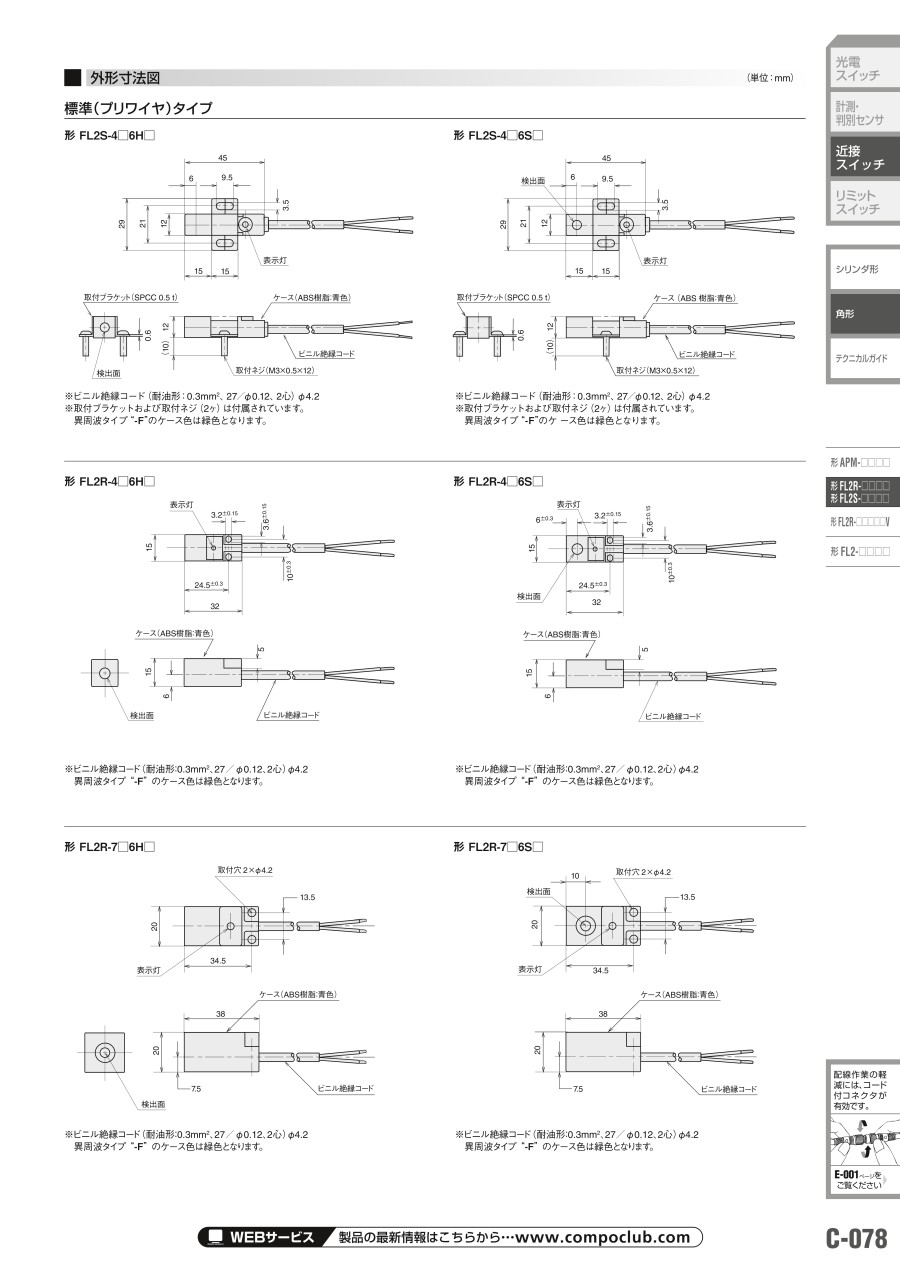

外形図

標準（プリワイヤ）タイプ

FL2S-4□6H□

A：表示灯 B：取付ブラケット（SPCC 0.5 t） C：検出面
D：ケース（ABS樹脂：青色） E：ビニル絶縁コード F：取付ネジ（M3×0.5×12）

※ビニル絶縁コード（耐油形：0.3mm²、27/φ0.12、2心）φ4.2
※取付ブラケットおよび取付ネジ（2ヶ）は付属されている。
※異周波タイプ"-F"のケース色は緑色となる。

FL2S-4□6S□

A：表示灯 B：取付ブラケット（SPCC 0.5t） C：検出面
D：ケース（ ABS 樹脂：青色） E：ビニル絶縁コード F：取付ネジ（M3×0.5×12）

FL2R-4□6H□

A：表示灯 B：検出面 C：ケース（ABS樹脂：青色） D：ビニル絶縁コード

※ビニル絶縁コード（耐油形：0.3mm²、27/φ0.12、2心）φ4.2
※異周波タイプ"-F"のケース色は緑色となる。

FL2R-4□6S□

A：表示灯 B：検出面 C：ケース（ABS樹脂：青色）D：ビニル絶縁コード

FL2R-7□6H□

A：表示灯 B：検出面 C：ケース（ABS樹脂：青色） D：ビニル絶縁コード

※ビニル絶縁コード（耐油形：0.3mm²、27/φ0.12、2心）φ4.2
※異周波タイプ"-F"のケース色は緑色となる。

FL2R-7□6S□

Ａ：表示灯 Ｂ：検出面 C：ケース（ABS樹脂：青色） D：ビニル絶縁コード

FL2R-12□6H□

A：表示灯 B：検出面 C：ケース（ABS樹脂：青色） D：ビニル絶縁コード

※ビニル絶縁コード（耐油形：0.5mm²、20/φ0.18、2心）φ5.7
※異周波タイプ"-F"のケース色は緑色となる。

FL2R-12□6S□

A：表示灯 B：検出面 C：ケース（ABS樹脂：青色） D：ビニル絶縁コード

FL2R-20□6H□

A：表示灯 B：検出面 C：ケース（ABS樹脂：青色） D：ビニル絶縁コード

※ビニル絶縁コード（耐油形：0.5mm²、20/φ0.18、2心）φ5.7
※異周波タイプ"-F"のケース色は緑色となる。

FL2R-20□6S□

A：表示灯 B：検出面 C：ケース（ABS樹脂：青色） D：ビニル絶縁コード

プリワイヤコネクタタイプ（コネクタ部分）



製品仕様

※実際に動作する距離の、80%以下の範囲でお使いください。NOタイプは、緑色の表示灯が点灯する範囲でお使いください。設定距離は以下の値としています。
　定格動作距離下限値×設定距離：80%以下≒定格動作距離中央値の70%以下 例：FL2R-7□6□ 7mm×0.9×（0～0.8）0～4.9mm

規格表

標準（プリワイヤ）タイプ（コード長1m）

プリワイヤコネクタタイプ（コード長30cm）

注意・禁止事項

取付け

取付けに際しては下記に示す締付けトルク以下で締付けてください。

周囲金属の影響

検出体以外の金属が周囲にある場合、動作特性に影響しますので下記に示す距離以上離してご使用ください。

※斜線部分は検出体以外の周囲金属を示します。

相互干渉

近接スイッチを並列または対向して取り付ける場合、相互干渉によって誤作動することがありますので、下記に示す距離以上離してご使用ください。
標準周波タイプと異周波タイプ"-F"を交互に並べて使用するときはA、B寸法とも（ ）内の距離以上離してご使用ください。

前面検出タイプ

側面検出タイプ

注意・禁止事項

直列接続（AND接続）
2個以上の近接スイッチを直列接続すると個々のスイッチに定格の電流が供給されず誤出力（1～3ms）が発生することがありますので、近接スイッチの直列接続は推奨できません。
止むを得ず直列接続する場合には、各近接スイッチと並列に10kΩの抵抗を入れてご使用ください。ただし、このときの漏れ電流は最大3.5mAとなります。
また、次のように動作遅れが生じ、残留電圧が増加します。動作表示灯は点灯しません。
動作遅れ＝40ms×（直列接続数-1）
残留電圧＝1個の残留電圧×直列接続数

並列接続（OR接続）
・2個以上並列接続して使用する場合、漏れ電流は、下記のように増大し、負荷の復帰不良となる場合がありますのでご注意ください。
（漏れ電流＝1個の漏れ電流×並列接続数）
・並列接続の場合、出力ON時、動作表示が点灯しない場合があります。



リレー負荷の場合

FL2R／FL2Sは残留電圧が3.3Vあります。リレー負荷をご使用になる場合には、十分ご注意ください。（DC 12Vリレーでは開閉できません。）

電源投入時の動作

電源を投入してから、近接スイッチが検出可能となるまでの時間は40ms以下です。また負荷と近接スイッチが別電源の場合には、必ず近接スイッチの電源を先に投入するようにしてください。

漏れ電流の影響

近接スイッチOFF時でも回路を動作させるため、わずかな電流が漏れ電流として流れます。接続負荷の復帰には十分ご注意ください。

最小コード曲げ半径（R）

コードの最小曲げ半径は、コード外径の3倍以上となっていますので、急な曲げをしないようご注意ください。また、コード引出し口より30mm以内では急に曲げないようにしてください。
