角型直流2線式、車載タイプ近接センサ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
FL2R-12K6HVの仕様・寸法情報
近接センサ 種類
角型
検出方向（センサ形状 角型）
前面検出
検出距離（範囲）(mm)
11～20
シールド
シールド
アンプの種類
内蔵型
電源と出力仕様
直流3線式有極性
出力形式
ノーマルクローズ(NC)
接続方式
プリワイヤタイプ
コード仕様
ビニル(PVC)絶縁コード(耐油形 0.5㎟、20/0.18、2芯) φ5.7
コード長(m)
1
検出距離 L1詳細(mm)
12
取得規格
IEC
商品情報

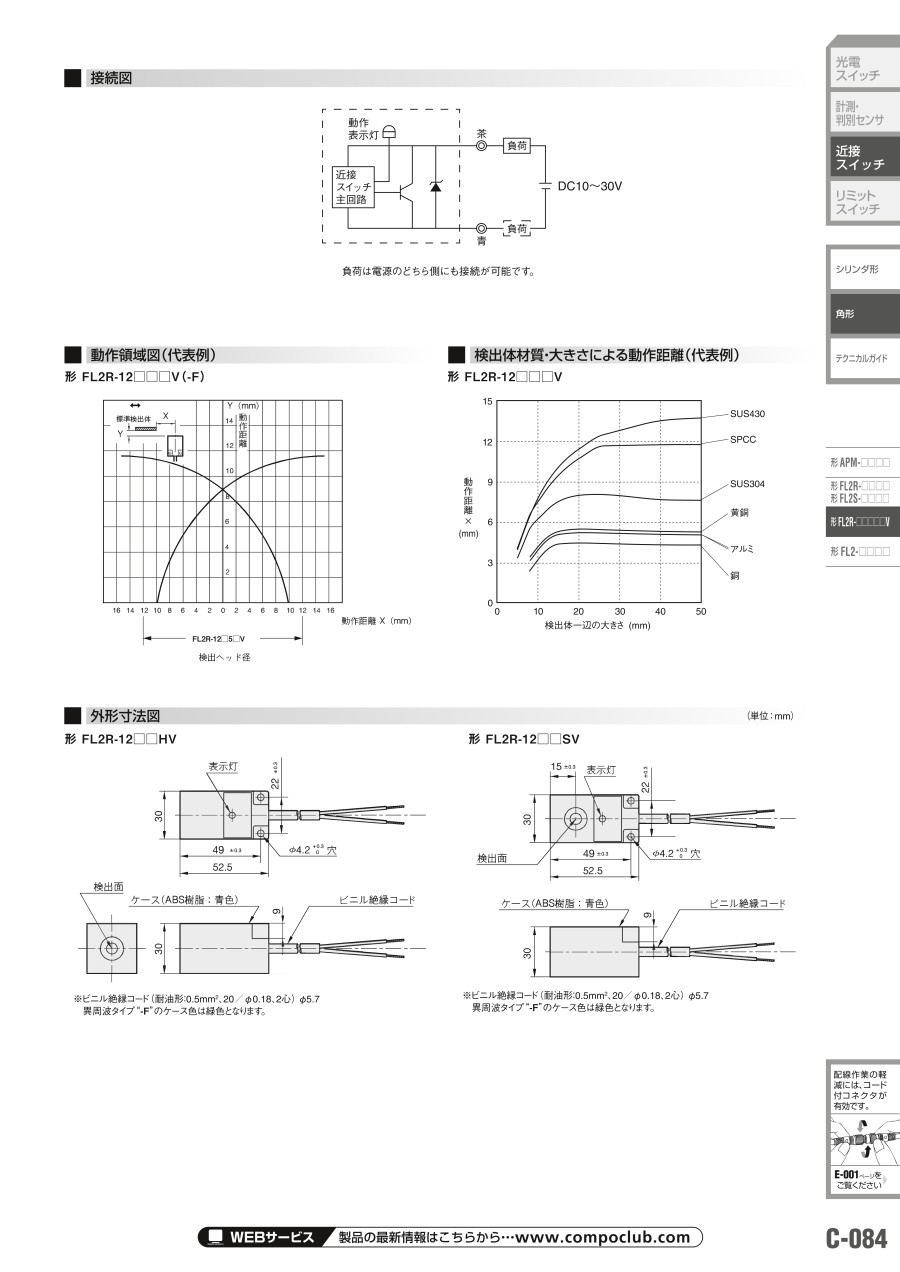

外形図
※ビニル絶縁コード（耐油形:0.5mm2、20/φ0.18、2心）φ5.7異周波タイプ"-F"のケース色は緑色となります。
製品仕様
| 型番 | FL2R-12K6HV |
|---|---|
| 動作距離 | 12mm |
| 検出面 | 前面 |
| 出力動作形態 | N.C. |
| 検出方式 | 高周波発振形 |
| 定格電源電圧 | DC12/24V共用 |
| 使用電圧範囲 | DC10～30V |
| 漏れ電流 | 0.8mA以下 |
| 定格動作距離 | 12±1.2mm |
| 標準検出体 | 鉄 40×40×1mm |
| 応差 | 動作距離の15%以下 |
| 制御出力 | 開閉電流:3～100mA、残留電圧:3V以下、出力耐電圧:DC 30V |
| 応答周波数 | 800Hz以上 |
| 温度特性 | 動作距離（+25℃）の±10%以内（-25～+70℃） |
| 電源電圧特性 | 定格電源電圧での動作距離の±1%以下（定格電源電圧の±15%の変動範囲内） |
| 動作表示 | 出力時、赤色点灯 |
| 使用周囲温度 | -25～+70℃ |
| 保存周囲温度 | -25～+70℃ |
| 使用周囲湿度 | 35～95%RH |
| 絶縁抵抗 | 50MΩ以上（DC500V）:充電部一括とケース間 |
| 耐電圧 | AC500V 50/60Hz 1分間:充電部一括とケース間 |
| 耐振動 | 10～55Hz 複振幅:1.5mm X、Y、Z、各方向 2時間 |
| 耐衝撃 | 490m/s2 X、Y、Z、各方向 10回 |
| 保護構造 | IP67（IEC規格） |
| 質量 | 約110g（コード1m付） |
| 回路保護 | 逆接続保護、サージ吸収、負荷短絡保議 |
詳細情報
基本情報
高サージ対策の近接センサ。
【特長】
・専用サージ吸収回路で1kvの高サージ性を実現
・高いシール性（IP67）
・負荷短絡保護・逆接続保護付き
・動作が一目でわかる表示灯（赤色LED）付き
