シリンダ形直流3線式近接センサ
- 通常単価(税別)
- 9,397円～14,169円
- 税込単価
- 10,337円～15,586円
M8からM30までNPN、PNP出力をそれぞれ用意した豊富な機種群。【特長】・小形、省スペースです。・...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

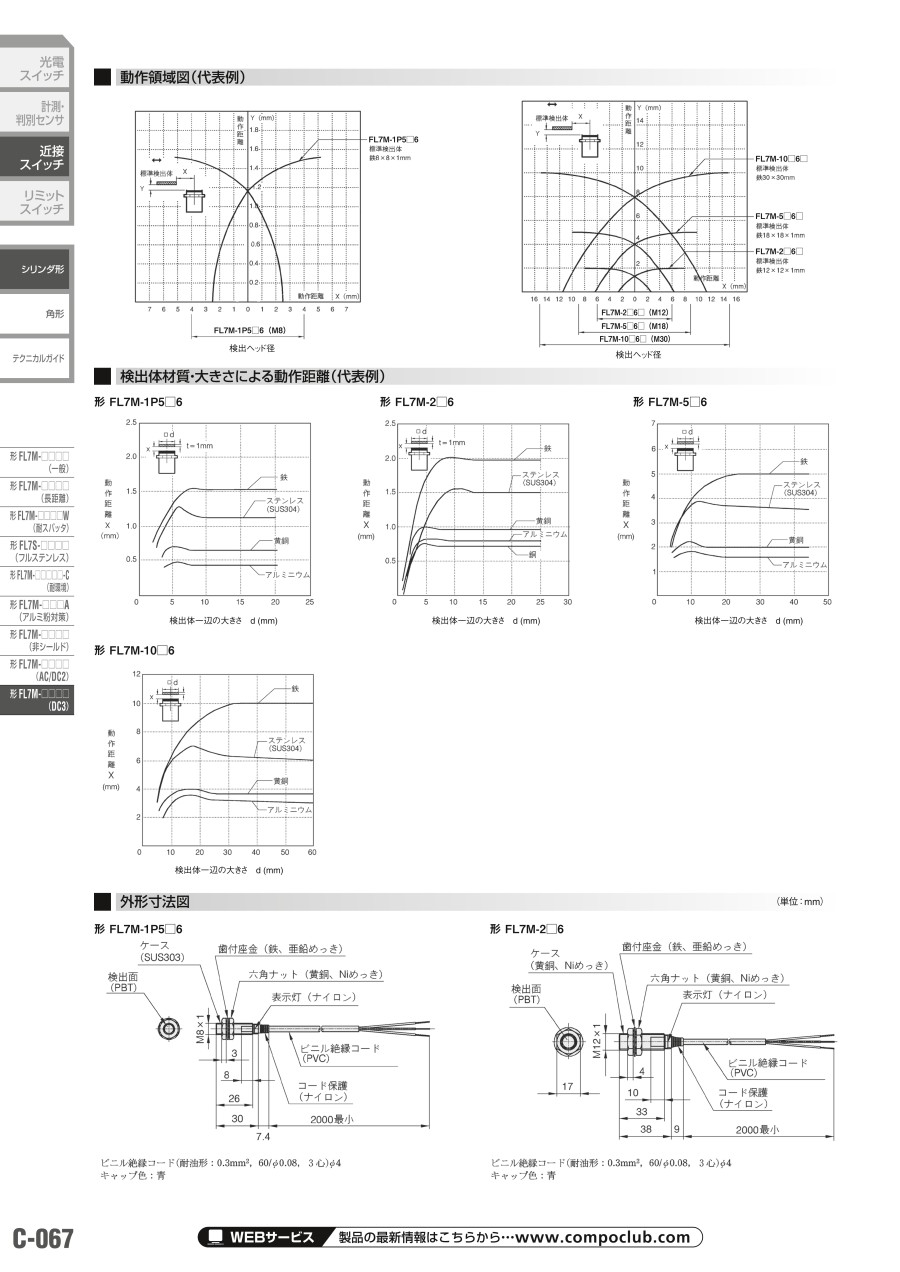

外形図
FL7M-1P5□6
（1）検出面（PBT) （2）ケース（SUS303) （3）歯付座金（鉄、亜鉛めっき）
（4）六角ナット（黄銅、Niめっき） （5）表示灯（ナイロン）
（6）ビニル絶縁コード（PVC） （7）コード保護（ナイロン）
キャップ色：青
FL7M-2□6
（1）検出面（PBT) （2）ケース（黄銅、Niめっき)
（3）歯付座金（鉄、亜鉛めっき） （4）六角ナット（黄銅、Niめっき）
（5）表示灯（ナイロン） （6）ビニル絶縁コード（PVC） （7）コード保護（ナイロン）
キャップ色：青
FL7M-2□6G……長胴タイプ
（1）検出面（PBT) （2）ケース（黄銅、Niめっき)
（3）歯付座金（鉄、亜鉛めっき） （4）六角ナット（黄銅、Niめっき）
（5）表示灯（ナイロン） （6）ビニル絶縁コード（PVC） （7）コード保護（ナイロン）
キャップ色：青
FL7M-5□6
（1）ケース（黄銅、Niめっき) （2）検出面
（3）歯付座金（鉄、亜鉛めっき） （4）六角ナット（黄銅、Niめっき）
（5）表示灯（ナイロン） （6）ビニル絶縁コード（PVC） （7）コード保護（ナイロン）
キャップ色：青
FL7M-10□6
（1）ケース（黄銅、Niめっき) （2）検出面
（3）歯付座金（鉄、亜鉛めっき） （4）六角ナット（黄銅、Niめっき）
（5）表示灯（ナイロン） （6）ビニル絶縁コード（PVC） （7）コード保護（ナイロン）
キャップ色：青
製品仕様
| 型番 | FL7M-1P5□6 | FL7M-2□6 | FL7M-5□6 | FL7M-10□6 | |
|---|---|---|---|---|---|
| 検出方法 | 高周波発振形（シールド） | ||||
| 定格動作距離 | 1.5±0.15mm | 2±0.2mm | 5±0.5mm | 10±1mm | |
| 設定距離 | 0～1.2mm | 0～1.6mm | 0～4mm | 0～8mm | |
| 標準検出体 | 8×8mm、t=1mm、鉄 | 12×12mm、t=1mm、鉄 | 18×18mm、t=1mm、鉄 | 30×30mm、t=1mm、鉄 | |
| 応差 | 動作距離の10%以下 | ||||
| 定格電源電圧 | DC 12／24V | ||||
| 使用電圧範囲 | DC 10～30V | ||||
| 消費電流 | 16mA以下 | ||||
| 制御出力 | 開閉電流 | 100mA以下 | |||
| 残留電圧 | 2V以下（開閉電流100mA、コード長2m時） | ||||
| 出力耐電圧 | DC 30V | ||||
| 応答周波数 | 2kHz | 1.5kHz | 600Hz | 400Hz | |
| 温度特性 | 動作距離において+25℃を基準として-25～+70℃で±10%以下 | ||||
| 電源電圧特性 | 動作距離において定格電源電圧を基準として±15％の電圧変動で±1%以内 | ||||
| 表示灯 | 出力時、橙色点灯 | ||||
| 使用周囲温度 | -25～+70℃ | ||||
| 絶縁抵抗 | 50MΩ以上（DC 500Vにて） | ||||
| 耐電圧 | AC 1000V 50／60Hz 1分間：充電部ー括とケース間 | ||||
| 耐振動 | 10～55Hz 複振幅1.5mm X、Y、Z各方向2時間 | ||||
| 耐衝撃 | 500m/s2 X、Y、Z各方向10回 | 1,000m/s2 X、Y、Z各方向10回 | |||
| 保護構造 | IP67（IEC規格）、IP67G（JEM規格） | ||||
| 質量（本体のみ、標準コード長2m） | 約55g | 約65g | 約140g | 約190g | |
| 回路保護 | サージ吸収、 負荷短絡保護、 逆接続保護 | ||||
| 接続方式 | プリワイヤ、（標準コード長2m） | ||||
| 材質 | ケース | SUS | 黄銅Niめっき | ||
| 検出面 | PBT樹脂 | ||||
規格表
| 外径 | 動作距離 | 出力動作形態 | 型番 | |
|---|---|---|---|---|
| M8 | 1.5mm | NPN | N.O. | FL7M-1P5A6 |
| N.C. | FL7M-1P5B6 | |||
| PNP | N.O. | FL7M-1P5D6 | ||
| N.C. | FL7M-1P5E6 | |||
| M12 | 2mm | NPN | N.O. | FL7M-2A6 |
| N.C. | FL7M-2B6 | |||
| PNP | N.O. | FL7M-2D6 | ||
| N.C. | FL7M-2E6 | |||
| M12 （長胴タイプ） | NPN | N.O. | FL7M-2A6G | |
| N.C. | FL7M-2B6G | |||
| PNP | N.O. | FL7M-2D6G | ||
| N.C. | FL7M-2E6G | |||
| M18 | 5mm | NPN | N.O. | FL7M-5A6 |
| N.C. | FL7M-5B6 | |||
| PNP | N.O. | FL7M-5D6 | ||
| N.C. | FL7M-5E6 | |||
| M30 | 10mm | NPN | N.O. | FL7M-10A6 |
| N.C. | FL7M-10B6 | |||
| PNP | N.O. | FL7M-10D6 | ||
| N.C. | FL7M-10E6 | |||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,397円 ( 10,337円 ) | 在庫品1日目当日出荷可能 |
11,389円 ( 12,528円 ) | 4日目 |
10,212円 ( 11,233円 ) | 4日目 |
11,392円 ( 12,531円 ) | 4日目 |
11,591円 ( 12,750円 ) | 4日目 |
11,882円 ( 13,070円 ) | 5日目 |
11,838円 ( 13,022円 ) | 5日目 |
14,062円 ( 15,468円 ) | 4日目 |
14,169円 ( 15,586円 ) | 4日目 |
13,036円 ( 14,340円 ) | 4日目 |
13,328円 ( 14,661円 ) | 5日目 |
13,328円 ( 14,661円 ) | 5日目 |
詳細情報
基本情報
M8からM30までNPN、PNP出力をそれぞれ用意した豊富な機種群。
【特長】
・小形、省スペースです。
・表示灯は後方からも確認可能です。
・高いシール性です。
・豊富なバリエーションです。
・充実の回路保護（サージ吸収、負荷短絡、逆接続）です。
