シリンダ形直流2線式耐環境近接センサ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 11,956円～25,703円特別価格
- 税込単価
- 13,152円～28,273円特別価格
耐油性に優れたポリウレタンケーブルを採用した近接センサです。自動車等製造ライン...
詳細情報を確認する商品情報

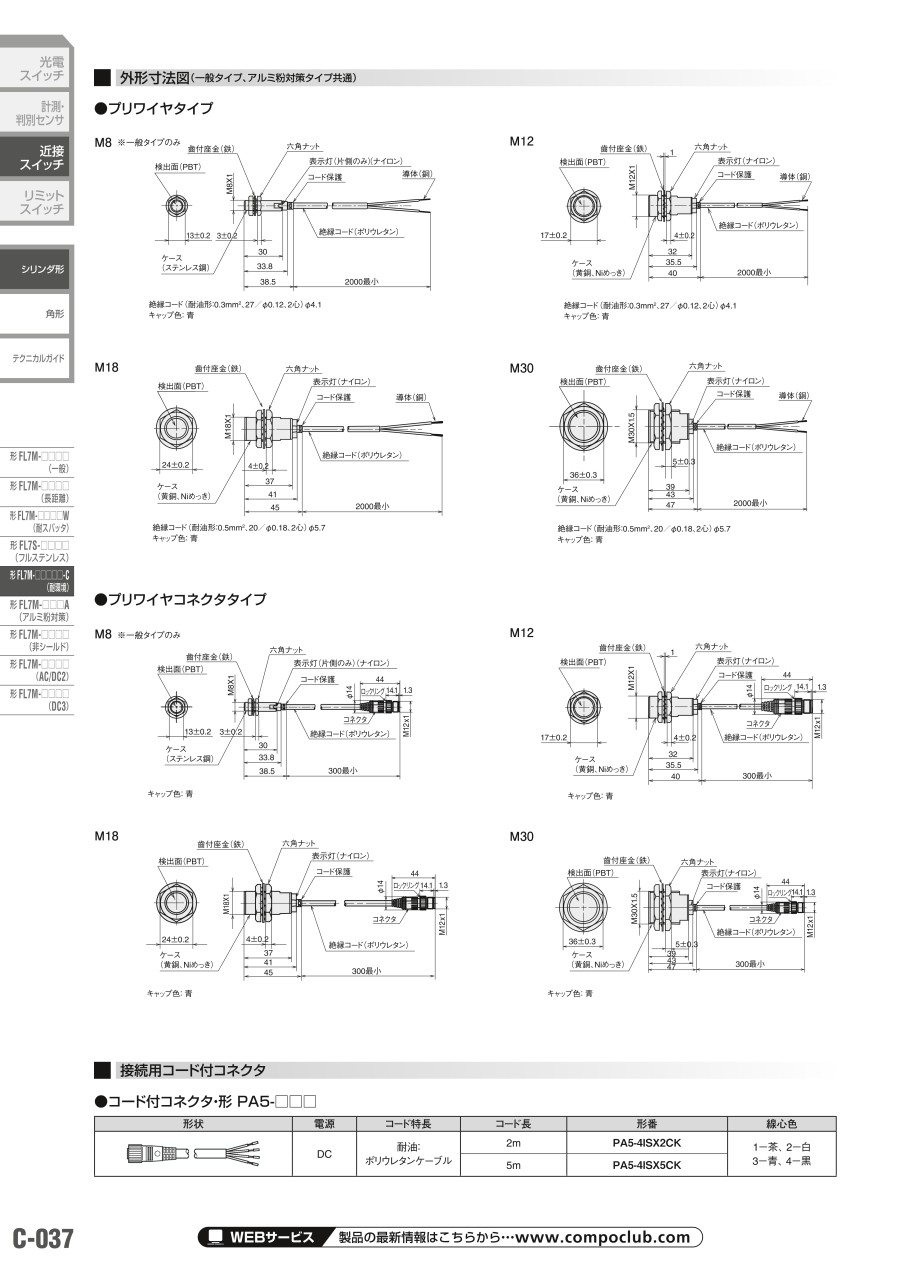

外形図
プリワイヤタイプ
絶縁コード（耐油形：0.3mm2、27/φ0.12、2心）φ4.1
キャップ色： 青
絶縁コード（耐油形：0.3mm2、27/φ0.12、2心）φ4.1
キャップ色： 青
絶縁コード（耐油形：0.5mm2、20/φ0.18、2心）φ5.7
キャップ色： 青
絶縁コード（耐油形：0.5mm2、20/φ0.18、2心）φ5.7
キャップ色： 青
プリワイヤコネクタタイプ
キャップ色： 青
キャップ色： 青
キャップ色： 青
キャップ色： 青
外形図
一般タイプ
| 形番 | FL7M-2□6H（D）-C | FL7M-3□6H（D）-C | FL7M-7□6H（D）-C | FL7M-10□6（D）-C | ||
|---|---|---|---|---|---|---|
| FL7M-2□6H（D）-CC03 | FL7M-3□6H（D）-CC03 | FL7M-7□6H（D）-CC03 | FL7M-10□6（D）-CC03 | |||
| サイズ | M8 | M12 | M18 | M30 | ||
| 検出方式 | 高周波発振形（シールド） | |||||
| 標準検出体 | 8×8、t＝1mm、鉄 | 12×12、t＝1mm、鉄 | 18×18 t＝1mm、鉄 | 30×30、t＝1mm、鉄 | ||
| 定格動作距離 | 2±0.2mm | 3±0.3mm | 7±0.7mm | 10±1mm | ||
| 応差 | 動作距離の15%以下 | |||||
| 定格電源電圧（使用電圧範囲） | DC 12/24V（DC10～30V） | |||||
| 漏れ電流 | 0.55mA 以下 | |||||
| 制御出力 | 開閉電流： 3～100mA、 残留電圧： 3.0V以下（開閉電流： 100mA、 コード長： 2m）、 出力耐電圧： DC 30V | |||||
| 表示灯 | N.O.タイプの場合 動作表示： 出力時オレンジ色または緑色点灯 設定表： 安定検出領域内にて緑色点灯 | |||||
| N.C.タイプの場合 動作表示：出力時オレンジ色点灯 | ||||||
| 使用周囲温度 | -25 ～+70℃ | |||||
| 保護構造 | IP67（IEC規格）、 IP67G（JEM規格） | |||||
| 回路保護 | サージ吸収、 負荷短絡保護、 逆接続保護 | |||||
| 接続方法 | プリワイヤ、 プリワイヤコネクタ | |||||
| 材質 | ケーブル | シース | ポリウレタン | |||
| 絶縁体 | ポリウレタン | |||||
| スイッチ | ケース | SUS | 黄銅Ni めっき | |||
| 検出面 | PBT | |||||
| コネクタ | ハウジング | ポリウレタン、 PBT | ||||
| ホルダー | ガラス入りポリエステル樹脂 | |||||
| コンタクト | 黄銅金めっき | |||||
アルミ粉対策タイプ
| 形番 | FL7M-2□6A（D）-C | FL7M-4□6A（D）-C | FL7M-8□6A（D）-C | ||
|---|---|---|---|---|---|
| FL7M-2□6A（D）-CC03 | FL7M-4□6A（D）-CC03 | FL7M-8□6A（D）-CC03 | |||
| サイズ | M12 | M18 | M30 | ||
| 検出方式 | 高周波発振形（シールド） | ||||
| 定格動作距離 | 2±0.2mm | 4±0.4mm | 8±0.8mm | ||
| 標準検出体 | 12×12、t＝1mm、鉄 | 30×30、t＝1mm、鉄 | 54×54、t＝1mm、鉄 | ||
| 応差 | 動作距離の20%以下 | ||||
| 定格電源電圧（使用電圧範囲） | DC 12/24V （DC 10～30V） | ||||
| 漏れ電流 | 0.55mA 以下 | ||||
| 制御出力 | 開閉電流： 3～100mA、 残留電圧： 3.0V以下（開閉電流： 100mA、 コード長： 2m）、 出力耐電圧： DC 30V | ||||
| 表示灯 | N.O.タイプの場合 動作表示： 出力時オレンジ色または緑色点灯 設定表示： 安定検出領域内にて緑色点灯 | ||||
| N.C.タイプの場合 動作表示： 出力時オレンジ色点灯 | |||||
| 使用周囲温度 | -25～+70℃ | ||||
| 保護構造 | IP67（IEC規格）、 IP67G（JEM規格） | ||||
| 回路保護 | サージ吸収、 負荷短絡保護、 逆接続保護 | ||||
| 接続方法 | プリワイヤ、 プリワイヤコネクタ | ||||
| 材質 | ケーブル | シース | ポリウレタン | ||
| 絶縁体 | ポリウレタン | ||||
| スイッチ | ケース | 黄銅Ni めっき | |||
| 検出面 | PBT | ||||
| コネクタ | ハウジング | ポリウレタン、 PBT | |||
| ホルダー | ガラス入りポリエステル樹脂 | ||||
| コンタクト | 黄銅金めっき | ||||
規格表
一般タイプ
アルミ粉対策タイプ
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,956円 ( 13,152円 ) | 4日目 |
14,529円 ( 15,982円 ) | 4日目 |
20,023円18,421円 ( 20,263円 ) | 5日目 |
22,167円20,393円 ( 22,432円 ) | 5日目 |
14,529円 ( 15,982円 ) | 5日目 |
13,558円 ( 14,914円 ) | 4日目 |
15,671円 ( 17,238円 ) | 4日目 |
17,598円16,190円 ( 17,809円 ) | 5日目 |
15,343円 ( 16,877円 ) | 5日目 |
23,597円21,709円 ( 23,880円 ) | 5日目 |
25,703円23,646円 ( 26,011円 ) | 5日目 |
25,703円23,646円 ( 26,011円 ) | 5日目 |
17,572円16,166円 ( 17,783円 ) | 5日目 |
17,572円16,166円 ( 17,783円 ) | 5日目 |
詳細情報
基本情報
耐油性に優れたポリウレタンケーブルを採用した近接センサです。
自動車等製造ラインにおけるクーラントの厳しい環境用に設計された製品です。
【特長】
・耐クーラント性の高いポリウレタンケーブルをシース／絶縁体共に採用。
・M8、M12、M18、M30、一般タイプ、アルミ粉対策タイプ（M12、M18、M30のみ）を標準品揃え。
・特殊工法のケーブル成形で本体シール性能UP。※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
ご注意
- 本シリーズに仕様変更があります。詳細は、こちらをご参照ください。
