アズビル

シリンダ形直流2線式耐スパッタタイプ近接センサ

カタログ |

通常単価(税別): 15,944円～23,359円

税込単価: 17,538円～25,695円

通常出荷日：4日目～5日目

自動車製造ラインの溶接工程向けに最適。各種スパッタ防止対策が施されています。【特長】・スパッタが付着し...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

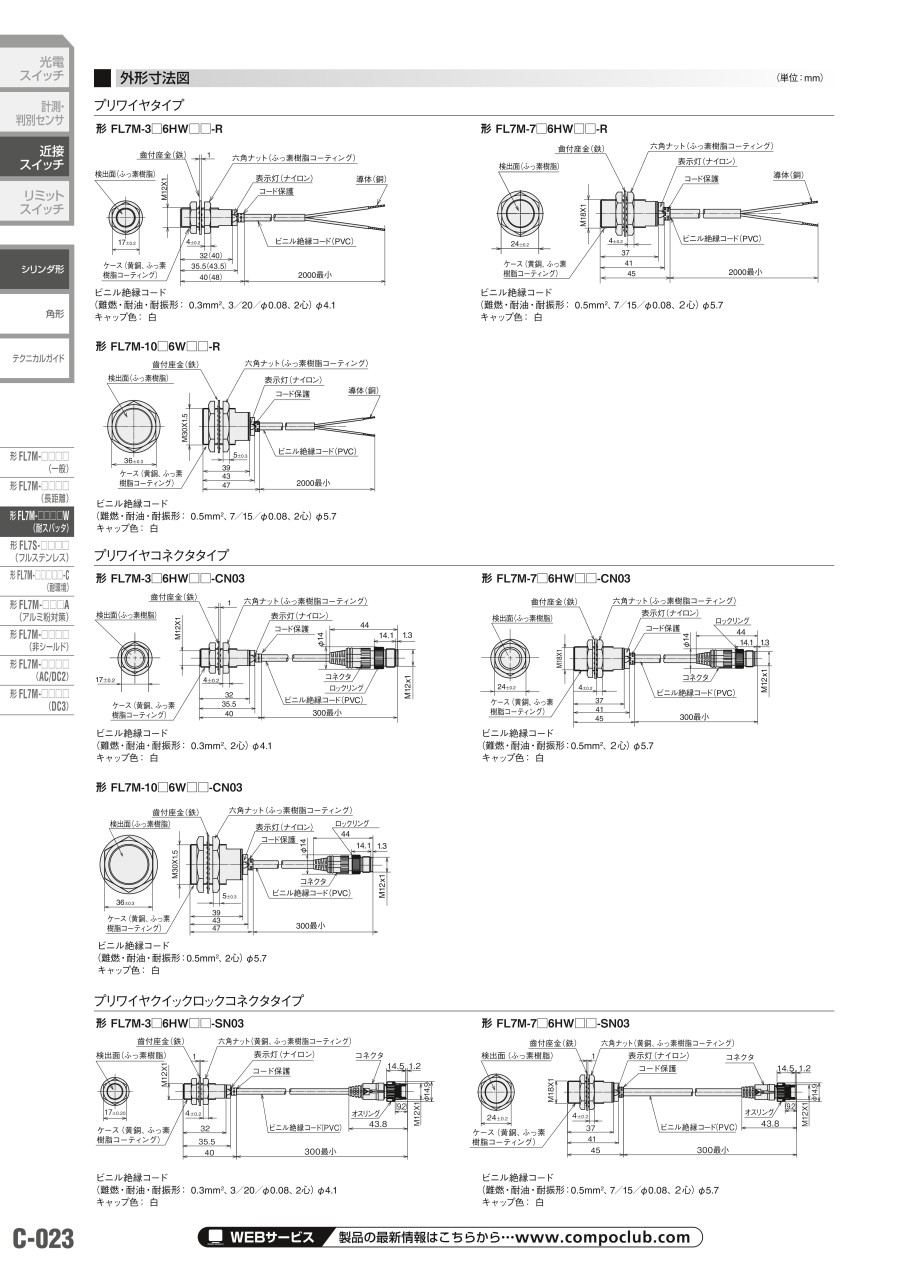

外形図

プリワイヤタイプ

ビニル絶縁コード
（難燃・耐油・耐振形： 0.3mm²、3/20/φ0.08、2心）φ4.1
キャップ色：白

ビニル絶縁コード
（難燃・耐油・耐振形： 0.5mm²、7/15/φ0.08、2心）φ5.7
キャップ色：白

ビニル絶縁コード
（難燃・耐油・耐振形： 0.5mm²、7/15/φ0.08、2心）φ5.7
キャップ色：白

プリワイヤコネクタタイプ

ビニル絶縁コード
（難燃・耐油・耐振形： 0.3mm²、2心）φ4.1
キャップ色：白

ビニル絶縁コード
（難燃・耐油・耐振形：0.5mm²、2心）φ5.7
キャップ色：白

ビニル絶縁コード
（難燃・耐油・耐振形：0.5mm²、2心）φ5.7
キャップ色：白

製品仕様

形番			FL7M-3□6HW（E）（T）（-R、-CN03）	FL7M-7□6HW（E）（T）（-R、-CN03）	FL7M-10□6W（E）（T）（-R、-CN03）
検出方式			高周波発振形
定格動作距離			3±0.3mm	7±0.7mm	10±1mm
設定距離			0～2.1mm^※	0～4.9mm^※	0～7mm^※
標準検出体			12×12、t＝1mm、鉄	18×18、t＝1mm、鉄	30×30、t＝1mm、鉄
応差			動作距離の15%以下
定格電源電圧			DC 12／24V
使用電圧範囲			DC 10 ～30V
漏れ電流			0.55mA 以下
制御出力	開閉電流		3～100mA
	残留電圧		有極性タイプ： 3V以下（開閉電流100mA、コード長2m時）、無極性タイプ： 5V以下（開閉電流100mA、コード長2m時）
	出力耐電圧		DC 30V
応答周波数			1.5kHz以上	500Hz以上
温度特性			動作距離において+25℃を基準として-25 ～+70℃で±10%以下
電源電圧特性			動作距離において定格電源電圧を基準として、±15%の電圧変動で±1%以下
表示灯			N.O.タイプの場合動作表示：出力時オレンジ色または緑色点灯設定表示：安定検出領域内にて緑色点灯 N.C.タイプの場合動作表示：出力時オレンジ色点灯
使用周囲温度			-25～+70℃
絶縁抵抗			50MΩ以上（DC 500Vにて）
耐電圧			AC 1,000V 50／60Hz 1分間：充電部一括とケース間
耐振動			10 ～55Hz 複振幅1.5mm X、Y、Z各方向 2時間
耐衝撃			980m/s² X、Y、Z各方向 10 回
保護構造			IP67（IEC規格）、IP67G（JEM規格）
質量プリワイヤタイプ（本体のみ、標準コード長2m）			約60g	約130g	約230g
回路保護			サージ吸収、負荷短絡保護、逆接続保護
接続方式			プリワイヤ（標準コード長2m）、プリワイヤコネクタ（標準コード長30cm）、プリワイヤクイックロックコネクタタイプ（標準コード長30cm）
材質	スイッチ	ケース	黄銅、ふっ素樹脂コーティング
		検出面	ふっ素樹脂
		表示灯	ナイロン
		コード保護	ポリエステルエラストマ
	コネクタ	ハウジング	ポリエステルエラストマ
		ホルダー	ガラス入りポリエステル樹脂
		コンタクト	黄銅金めっき

※実際に動作する距離の、80%以下の範囲でお使いください。
   NOタイプは、緑色の表示灯が点灯する範囲でお使いください。
   設定距離は以下の値としています。
               定格動作距離下限値 × 設定距離：80%以下 ≒ 定格動作距離中央値の70%以下
   例：FL7M-3□6H（D）
                3mm×0.9×（0～0.8）≒0～2.1mm

規格表

有極性タイプ

プリワイヤタイプ

プリワイヤコネクタタイプ

無極性タイプ

プリワイヤタイプ

プリワイヤコネクタタイプ

型番リスト

表示件数

型番

検出距離（範囲）

(mm)

ヘッドサイズ（センサ形状ネジ型）

電源と出力仕様

出力形式

接続方式

コネクタ仕様

コード仕様

コード長

(m)

コネクタピンアサイン

検出距離 L1詳細

(mm)

最小発注数量

～5	M12	直流2線式有極性	ノーマルオープン(NO)	プリワイヤコネクタタイプ	M12	ビニル(PVC)絶縁コード(難燃・耐油・耐振形　0.3㎟、2芯) φ4.1	0.3	＋1、－4	3	1個
～5	M12	直流2線式有極性	ノーマルクローズ(NC)	プリワイヤコネクタタイプ	M12	ビニル(PVC)絶縁コード(難燃・耐油・耐振形　0.3㎟、2芯) φ4.1	0.3	＋1、－2	3	1個
～5	M12	直流2線式無極性	ノーマルオープン(NO)	プリワイヤタイプ	-	ビニル(PVC)絶縁コード(難燃・耐油・耐振形　0.3㎟、3/20/φ0.08、2芯) φ4.1	2	-	3	1個
6～10	M18	直流2線式有極性	ノーマルオープン(NO)	プリワイヤコネクタタイプ	M12	ビニル(PVC)絶縁コード(難燃・耐油・耐振形　0.5㎟、2芯) φ5.7	0.3	＋1、－4	7	1個
6～10	M18	直流2線式有極性	ノーマルオープン(NO)	プリワイヤコネクタタイプ	M12	ビニル(PVC)絶縁コード(難燃・耐油・耐振形　0.5㎟、2芯) φ5.7	0.3	＋4、－3	7	1個
6～10	M18	直流2線式有極性	ノーマルオープン(NO)	プリワイヤタイプ	-	ビニル(PVC)絶縁コード(難燃・耐油・耐振形　0.5㎟、7/15/φ0.08、2芯) φ5.7	2	-	7	1個
6～10	M18	直流2線式有極性	ノーマルクローズ(NC)	プリワイヤコネクタタイプ	M12	ビニル(PVC)絶縁コード(難燃・耐油・耐振形　0.5㎟、2芯) φ5.7	0.3	＋1、－2	7	1個
6～10	M18	直流2線式無極性	ノーマルオープン(NO)	プリワイヤコネクタタイプ	M12	ビニル(PVC)絶縁コード(難燃・耐油・耐振形　0.5㎟、2芯) φ5.7	0.3	3-4	7	1個
6～10	M18	直流2線式無極性	ノーマルオープン(NO)	プリワイヤタイプ	-	ビニル(PVC)絶縁コード(難燃・耐油・耐振形　0.5㎟、7/15/φ0.08、2芯) φ5.7	2	-	7	1個
6～10	M30	直流2線式有極性	ノーマルオープン(NO)	プリワイヤコネクタタイプ	M12	ビニル(PVC)絶縁コード(難燃・耐油・耐振形　0.5㎟、2芯) φ5.7	0.3	＋1、－4	10	1個
6～10	M30	直流2線式有極性	ノーマルオープン(NO)	プリワイヤコネクタタイプ	M12	ビニル(PVC)絶縁コード(難燃・耐油・耐振形　0.5㎟、2芯) φ5.7	0.3	＋4、－3	10	1個
6～10	M30	直流2線式有極性	ノーマルクローズ(NC)	プリワイヤコネクタタイプ	M12	ビニル(PVC)絶縁コード(難燃・耐油・耐振形　0.5㎟、2芯) φ5.7	0.3	＋1、－2	10	1個
6～10	M30	直流2線式有極性	ノーマルクローズ(NC)	プリワイヤタイプ	-	ビニル(PVC)絶縁コード(難燃・耐油・耐振形　0.5㎟、7/15/φ0.08、2芯) φ5.7	2	-	10	1個
6～10	M30	直流2線式無極性	ノーマルオープン(NO)	プリワイヤタイプ	-	ビニル(PVC)絶縁コード(難燃・耐油・耐振形　0.5㎟、7/15/φ0.08、2芯) φ5.7	2	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

15,944円 ( 17,538円 )	4日目
18,486円 ( 20,335円 )	5日目
19,248円 ( 21,173円 )	5日目
20,531円 ( 22,584円 )	4日目
20,422円 ( 22,464円 )	4日目
19,170円 ( 21,087円 )	5日目
20,964円 ( 23,060円 )	5日目
21,663円 ( 23,829円 )	5日目
21,749円 ( 23,924円 )	5日目
22,610円 ( 24,871円 )	4日目
22,610円 ( 24,871円 )	4日目
21,077円 ( 23,185円 )	5日目
19,449円 ( 21,394円 )	5日目
23,359円 ( 25,695円 )	5日目

詳細情報

基本情報

基本情報

自動車製造ラインの溶接工程向けに最適。各種スパッタ防止対策が施されています。
【特長】
・スパッタが付着し難い。
・難燃ケーブル採用。
・プリワイヤコネクタタイプを用意しています。
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
